UVJ B1 adalah nama sebuah rangkaian driver amplifier buatan UVJ CORP, yakni kelompok ombro dari Indonesia yang juga merupakan penggiat audio.
BAHAN TRACING UVJ B1
Berikut ini adalah sumber bahan untuk tracingan saya: PCB DAGANGAN LAZADA
Saya tertarik untuk melakukan tracing skema karena masih belum ada tersedia skema dari PCB kit driver ini.
Pada body PCb ada tertulis kode BRONCHITIS V1 BY UVJ CORP. Saya menduga ini pasti buatan home brewer Indonesia.
SKEMA HASIL TRACING UVJ B1

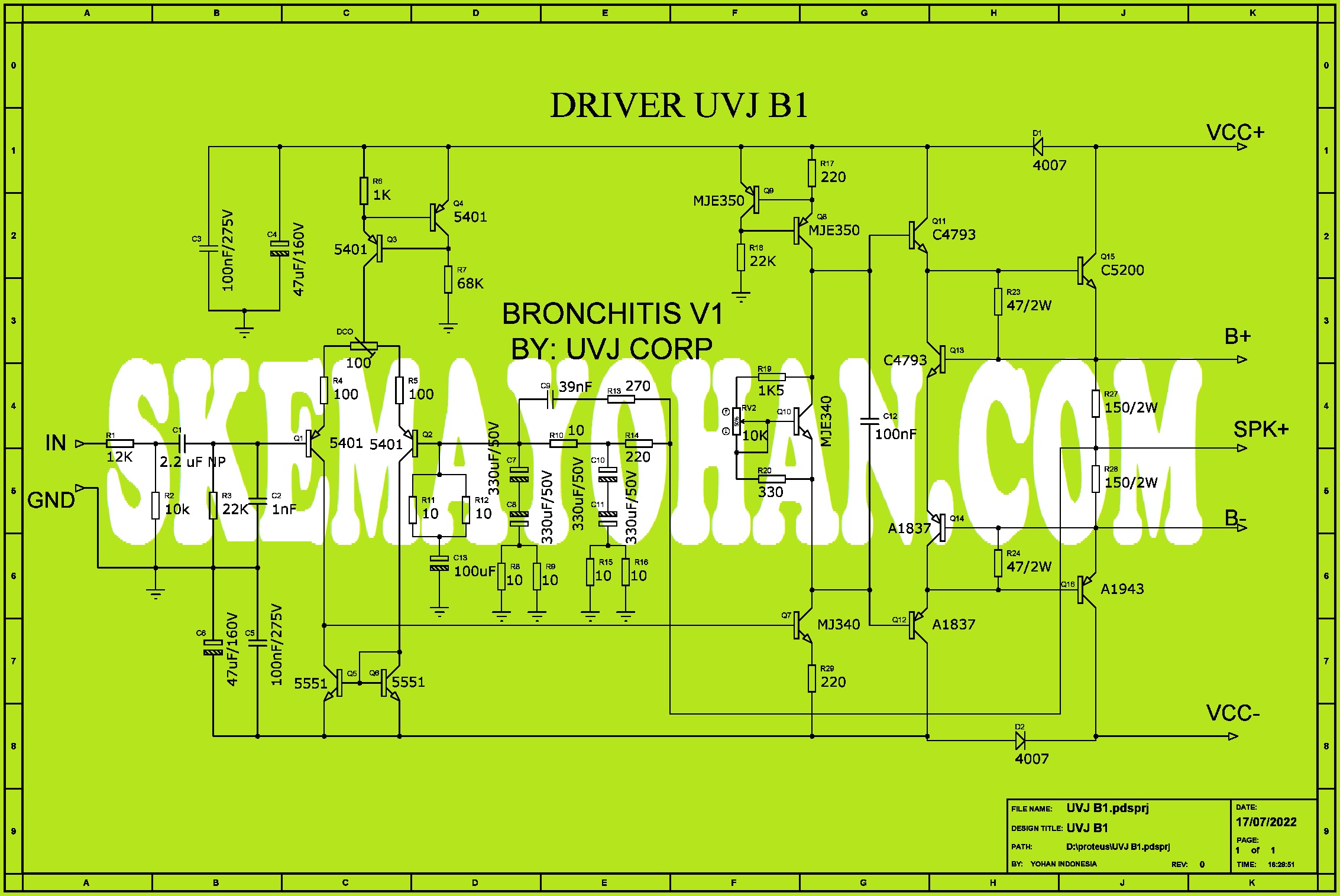

Berikut ini adalah skema hasil tracing dari kit Driver UVJ B1 ini:
KLIK GAMBAR UNTUK MEMPERJELAS
PENJELASAN
Dari skema hasil tracing ini nampak bahwa rangkaian ini terdiri dari blok pre-Amplifier, Voltage Amplifier, Servo Driver, Driver Amplifier, OCP, dan Driver Tahap2.
Pre-Amplifier terdiri dari 2 transistor yang terhubung sebagai penguat defferensial ( Q1 dan Q2 ) serta 2 transistor sebagai stabillizer arus untuk penguat differensial ini.
Tersedia pula sebuah trimpot DCO untuk kepentingan mengatur output Power Amplifier menjadi 0.00 VDC.
Output Q1 ini akan masuk ke basis Q7 untuk mengalami penguatan tegangan.
Q10 bertugas sebagai pengatur arus IDLE pada transistor power agar nantinya rangkaian power tidak menjadi terlalu panas pada saat tidak ada sinyal audio. Trimpot IDLE ini bertugas untuk menjamin transistor Power tidak mati pada saat tidak ada sinyal audio akan tetapi ia tetap mengalirkan arus DSC dengan orde rendah mendekati saturasi.
