MEMBIKIN DRIVER POWER YAMAHA AVX500 MANTUL

Membikin Driver Power YAMAHA AVX500 di sini adalah sebuah catatan tentang Skema sampai Driver TEF saja dan Layout kloningnya.

Sebenarnya rangkaian ini masih berfungsi sebagai Fina Power namun pada resistor Emitornya kita naikkan nilai resistansinya untuk masuk ke basis transistor Final,

Bisa anda katakan bahwa rangkaian Final Power seperti menjadi Darlington.

Saya pernah menulis artikel tentang ini sebelumnya DI LINK INI.

SCHEMATIC BAHAN KLONING

Berikut ini adalah potongan skema dari rangkaian Power Amplifier AVX500.

skema power DRIVER POWER YAMAHA AVX500

Tegangan untuk supply rangkaian ini adalah 52VDc simetris. Dengan demikian maka Power Amplifier ini memungkinkan untuk menghasilkan keluaran hingga 200W pada beban 4 Ohm.

Namun pabrik hanya membatasi output sampai 80W pada 8 Ohm saja untuk menjaga batas aman transistor dan menjaga mutu hasil audio.

Namun skema ini akan saya sulap menjadi sebuah Driver Power yang mempu tersupply hingga 80V sehingga akan memungkinkan menghasilkan daya keluaran hingga mendekati 600W untuk beban 4 Ohm.

Berarti memerlukan 4 set transistor Final yang nantinya terletak di area Heatsink luar PCB.

MODIFIKASI RANGKAIAN MENJADI DRIVER POWER UNTUK SUPPLY 80V

Modifikasi menjadi Driver Power ini tidak banyak kita lakukan perubahan, hanya beberapa nomer transistor yang kita ganti.

Namun sebelum menjadi sebuah layout PCB maka harus kit lakukan gambar ulang terlebih dahulu.

SCHEMATIC GAMBAR ULANG DRIVER POWER YAMAHA AVX500

Berikut adalah hasil gambar ulang dari Driver Power YAMAHA AVX500.

skema gambar ulang DRIVER POWER YAMAHA AVX500

Beberapa transistor kita ubah menjadi transistor dengan spek yang lebih tinggi.

Ada penambahan terminal output untuk terhubung ke pin Basis dari transistor Final, yaitu terminal B-2SC dan B-2SA.

Setelah hasil simulasi DC maupun AC adallah berhasil dengan baik, maka kita langkah selanjutnya membikin Layout PCBnya.

LAYOUT DRIVER POWER YAMAHA AVX500

Berikut adalah hasil rancangan Layout dari Driver YAMAHA ini.

laayout DRIVER POWER YAMAHA AVX500

Setelah layout berhasil kita bikin, maka kita lanjutkan dengan membikin PCB nya untuk kita pasang komponen yang diperlukan.

TAMPILAN 3D Kit Driver Power AVX500

penampakan tiga dimensi DRIVER POWER YAMAHA AVX500

Schematic YAMAHA lainnya silahkan baca juga di YOHAN FROM INDONESIA.

OCL 52V 175W YAMAHA AVX500

Sebuah Power Ampli gaya OCL 52V 175W saya dapatkan dari sebuah Servis manual Power Ampli merk YAMAHA seri AVX500 buatan era 90-an.

Sepertinya skema dari Power Amplfiier ini menarik untuk saya kloning karena skema yang tidak begitu rumit serta jenis input yang berbeda dengan ampli sejenis.

Maksudnya adalah pada power amplifier ini menggunakan teknik sinyal Inverting Amplifier, sedangkan pada rangkaian Power OCL umumnya menggunakan tekanik Non Inverting Amplifier.

Perbedaaan rangkaian adalah pada pengambilan sinyal input pada basis transistor Preamp.

Penampakan Power Amplifier BISA LIHAT SINI. Isi dalam Power Ampli silahkan KLIK TAUTAN INI.

SKEMA OCL 52V 175W

Berikut adalah potongan dan edit dari skema aslinya:

skema OCL 52V 175W

Penjelasan komponen:

Q201,Q203 : 2SC2240, Penguat awal / Differensial Preamp.

Transistor Preamp ini memerlukan tegangan supplai -9 Volt untuk mencatu rangkaian preamp.

GAIN dari rangkaian ini adalah perbandingan nila resistor feedback R239 (82K) terhadap resistor input R229 (2K2).

Sinyal input masuk ke transistor input inverting.

  • Q205 : 2SA1370, Penguat Tegangan.
  • Q207: 2SC2240, Servo Driver.
  • Q209: 2SC3421, Driver Amplifier,
  • Q211: 2SA1358, Driver Amplifier,
  • Q213: 2SC3858, Final Power Amplifier,
  • Q215: 2SA1494, Final Power Amplifier.

Skema ini termasuk sederhana karena hanya menggunakan 7 transistor dan 2 diantaranya adalah transistor Final Power.

Tegangan supplai rangkaian ini adalah 52 Volt simetris. Akan tetapi anda bisa menaikkan tegangan supplai ini ke angka 60 Volt simetris dengan resiko harus menambah Pasangan transistor Final Power.

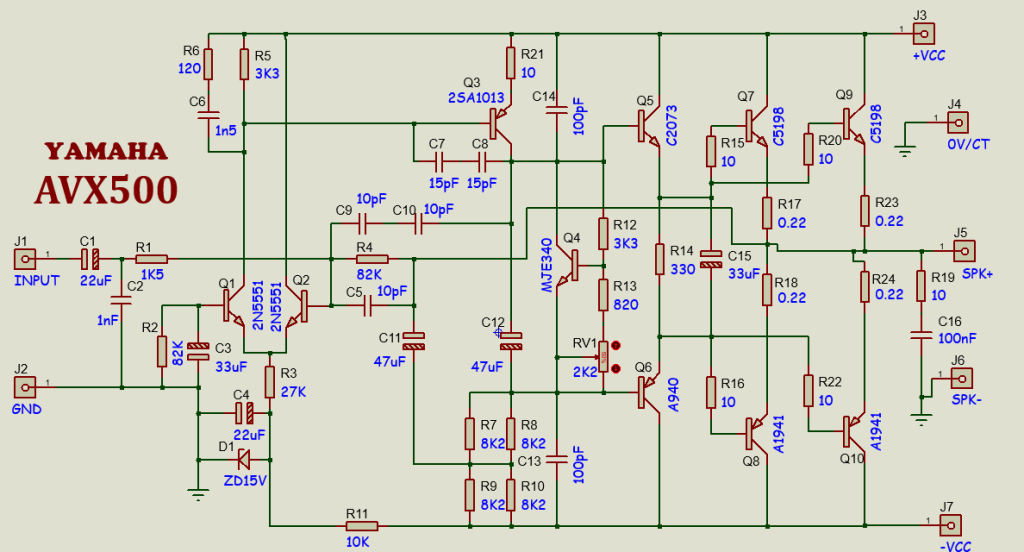

MODIFIKASI SKEMA OCL 52V 175W

Berikut ini adalah skema modifikasi dari AVX500. Saya menggunakan 2 set transistor Final nomer 2SC5198 / 2SA1941

Pada rangkaian ini saya simulasi dengan menggunakan tegangan supply 60VDC simetris.

  • Transistor Preamp saya ganti dengan 2N5551,
  • VAS menggunakan 2SA1013,
  • Servo driver menggunakan MJE340,
  • Driver amplifier menggunakan 2Sc2073 / 2SA940, dan
  • Final Power menggunakan 2 set 2SC5198 / 2SA1941.

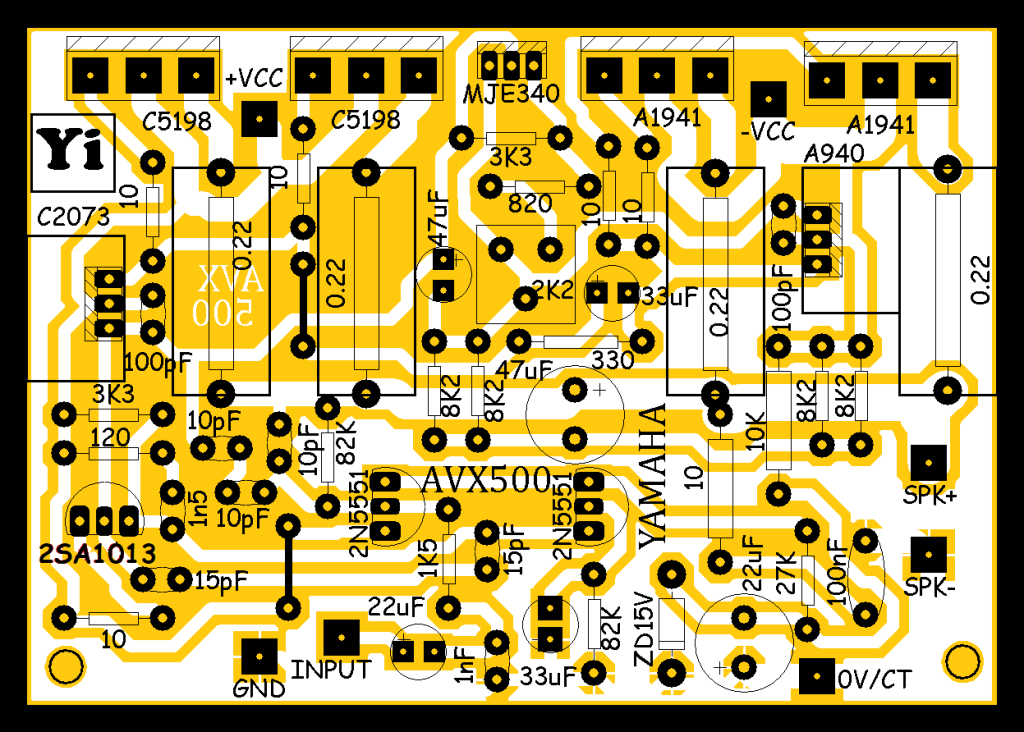

LAYOUT AVX500

Di bawah ini adalah rancangan Layout untuk kloningan YAMAHA AVX500 menggunakan 2 set transistor Final.
