POWER OCL ELECTRONICA A330 MODIFIKASI KOMPONEN

Modifikasi komponen pada Power OCL ELECTRONICA A330 adalah sebuah ide rancangan untuk mengganti semua komponen transistor yang terlibat di dalam rangkaian menjadi transistor versi negeri kita.

ELECTRONICA adalah merk Power Amplifier yang berasal dari negeri Romania , Eropa dan tidak terdengar di telinga orang Wakanda dan Konoha.

Namun schematic Diagram dari Power Amplifier mereka ini setidaknya bisa kita modifikasi menggunakan kearifan lokal negeri kita.

SCHEMATIC AWAL POWER OCL ELECTRONICA

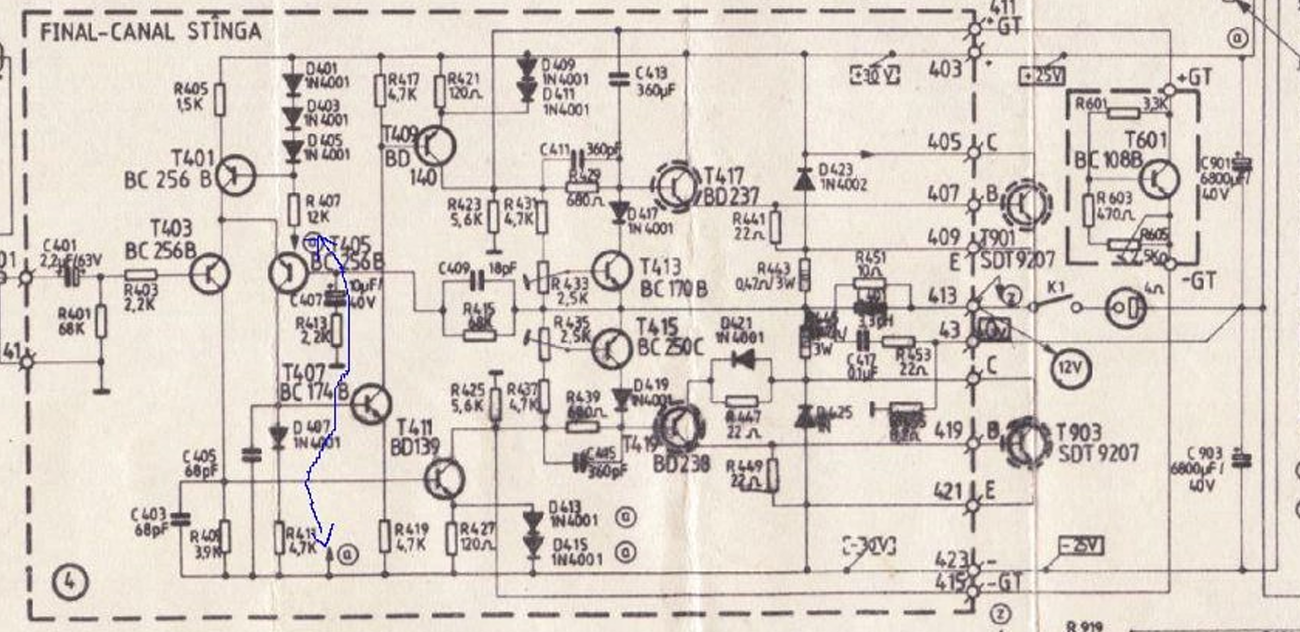

Berikut ini adalah potongan schematic diagram dari A330, seri Radio Amplifier buatan ELECTRONICA INDUSTRIALA, Bukarest Rumania.

skema awal POWER OCL ELECTRONICA A330

Tegangan supply untuk Power Amplifier ini adalah 25VDC simetris.

Transistor Final untuk rangkaian ini menggunakan nomer SDT9207. Nomer ini tidak tersedia di negeri kita namun menurut Motorola, transistor ini sama dengan 2N5878 (LIHAT HALAMAN 59).

Transistor ini memiliki kemampuan daya hingga 150 WATT (DATASHEETS).

TUGAS TRANSISTOR

T401: Sumber arus stabil untuk preamp

T403, T405: Preamplifier Differensial

Power Amplifier ini berjenis Quasi NPN karena transistor final hanya menggunakan type NPN saja.

PENGGANTIAN KOMPONEN PADA POWER OCL ELECTRONICA

Transistor yang akan kita ganti adalah:

SEBELUMSESUDAH
BC256B2N5401
BC174B2N5551
BD139MJE340
BD140MJE350
BC170B2N5551
BC250C2N5401
BD237TIP31
BD238TIP32
SDT92072N5878

Schematic Power Audio lainnya juga ada di YOHAN FROM INDONESIA.

MODIFIKASI POWER QUASI 2N3055 MENJADI 300W ELECTRONICA

Tulisan ini saya beri judul modifikasi power Quasi 2N3055 menjadi 300W Electronica karena rangkaian power OCL awalnya adalah jenis Quasi NPN mengunakan 3055 akhirnya saya ubah menjadi Quasi NPN 300W dengan beberapa langkah.

Sumber bahan adalah sebuah schematic Jadul Power Ampli lawas buatan ELECTRONICA dari negeri ROMANIA atau kita biasa menyebut dengan nama Rumania seri AS2050.

Rangkaian power ini sepertinya buatan era 80-an lalu jika melihat jenis komponen dan foto fisiknya.

SCHEMATIC AWAL

Gambar hasil potongan ELECTRONICA AS2050 seperti berikut:

MODIFIKASI POWER QUASI 2N3055 MENJADI 300W ELECTRONICA

g

SPEK KOMPONEN

Untuk memulai modifikasi, saya harus mempelajari spek komponenya terlebih dahulu.

Berikut adalah spek dari transistor Pendukung rangkaian ini:

Nomer: Type, Pdc, Vc_Max, Ic_Max, hfe, FILE

  • BC251B: PNP, 350mW, -45V, -100mA, 90X-800X, DATASHEETS
  • BC256B: PNP,350mW, -65V, -100mA, 90X-800X, DATASHEETS
  • BC174B: NPN,350mW, 65v, 100mA, 80X-800X, DATASHEETS
  • BC178B: PNP, 0,75mW, -25V, -100mA, 240X-500X, DATASHEETS
  • BC172C: NPN, 350mW, 25V, 100mA, 80X-800X, DATASHEETS
  • BC252C: PNP, 350mW, -25V, -100mA,80X-800X, DATASHEETS
  • BD237: NPN, 25W, 80V, 2A, 80X, DATASHEETS
  • BD238: PNP, 25W, -80V, -2A, 80X, DATASHEETS
  • 2N3055: NPN, 115W, 60V, 15A, 5X-70X, DATASHEETS

SKEMA GAMBAR ULANG

Untuk memastikan skema awal ini bekerja dengan benar, maka saya harus melakukan gambar ulang rangkaian.

Selanjutnya rangkaian ini saya simulasi menggunakan tegangan DC dan injeksi sinyal sinus 1kHz dengan level 1Vrms untuk memastikan amplifikasi rangkaian telah bekerja dengan benar.

DC TES

Berikut adalah hasil simulasi tegangan DC pada rangkaian Power buatan ELECTRONICA seri AS2050.

Tegangan output pada rangkaian ini menunjukkan angka 15mV. Ini masih masuk toleransi.

Sementara itu tegangan basis transitor Final adalah 0.57V untuk catu + (0.578V-0,02V= 0,568V) dan 0.56V untuk catu (-) (38V-37.44V = 0,56V).

Beberapa komponen transistor ini akan sayaganti mengikuti ketersediaan komponen di negeri kita melalui modifikasi rangkaian.

AC TES

Setelah tes menggunakan tegangan Dc adalah normal, maka selanjutnya adalah memberi sinyal sinyus murni pada input rangkaian.

Hasil output harus lebih besar dari input.

Pada tampilan osiloskop nampak jika output dari rangkaian ini tidak sampai menyentuh angka 35Vp.Puncak tertinggi dari gambar di atas hanyalah 13Vpeak.

Dugaan saya adalah karena GAIN rangkaian ini terlalu kecil. Dalam skema aslinya nampak bahwa resistor input R123 adalah sebesar 12K sedangkan resistor feedback R122 adalah 100K.

MODIFIKASI POWER QUASI 2N3055

Rangkain ini bisa kita modifikasi dengan mengikuti komponen yang tersedia dan standart kita.

Modifikasi pertama adalah membikin rangkaian ini bekerja tetap pada tegangan 38VDC simetris namun ada kenaikan GAIN dan perubahan seri transistor yang terpasang.

Pada modifikasi ini saya ingin jelaskan jika tegangan kerja dari rangkaian akan saya bikin 60V untuk bisa mencapai angka 300W.

POWER QUASI 2N3055 GANTI TRANSISTOR DENGAN TEGANGAN TETAP

Berikut ini adalah hasil modifikasi rangkaian Power Quasi buatan ELECTRONICA seri AS2050 meskipun tegangan kerja adalah tetap 36 – 38VDC.

MODIFIKASI POWER QUASI 2N3055 MENJADI 300W ELECTRONICA AS2050

MODIFIKASI POWER QUASI 2N3055 MENJADI 300W SUPPLY 60V

Gambar belum berhasil ter-simulasi.

Skema Power OCL lainnya juga ada di YOHAN FROM INDONESIA.

MODIFIKASI POWER QUASI MENJADI 300W PADA ELECTRONICA AS3220

Kita bisa melakukan modifikasi power Quasi menjadi 300W pada ELECTRONICA AS3200 dengan jalan menaikkan tegangan, mengganti transistor dan menambah satu tingkat Driver Amplifier.

Sayangnya saya kesulitan untuk mendapatkan informasi fisik seputar Power Amplifeir ini.

Karena hanya nemu schematicnya saja, maka saya coba untuk teliti dan saya coba untuk melakukan ide modifikasi rangkaian tersebut.

SCHEMATIC AWAL

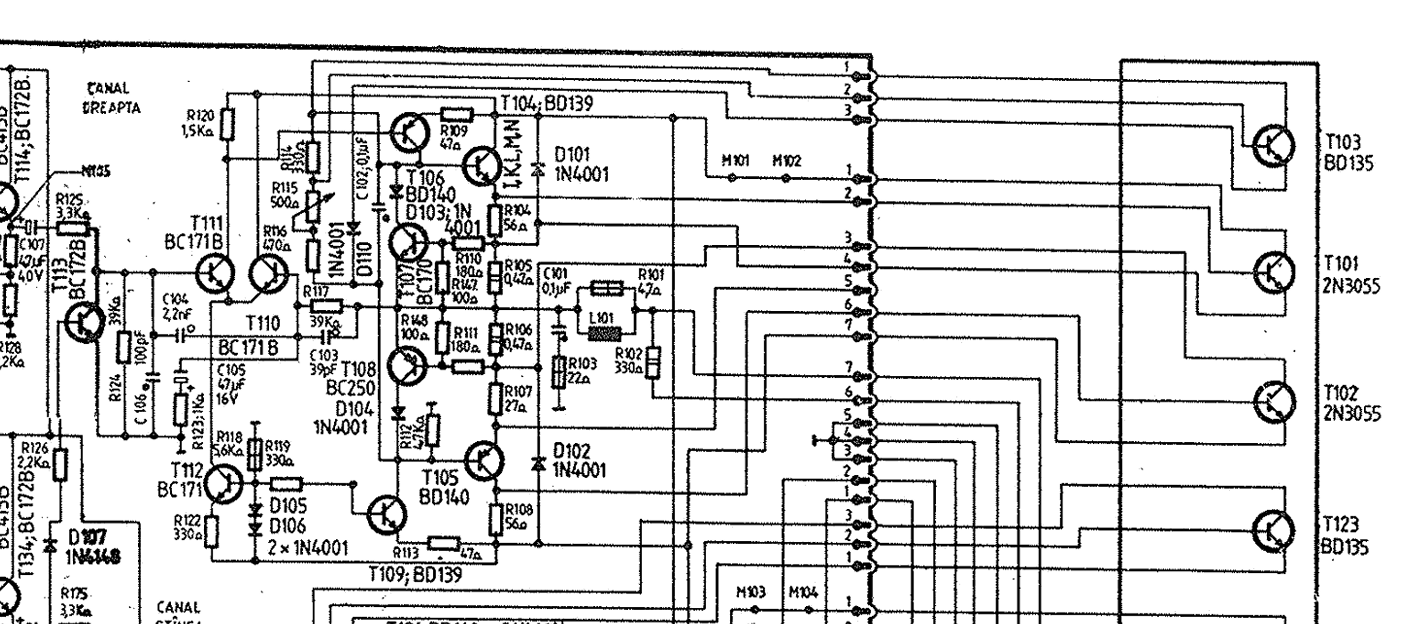

Berikut ini adalah potongan schematic dari AS3220 yang saya ambil dari Servis Manualnya.

RENCANA AWAL MODIFIKASI POWER QUASI MENJADI 300W

Tegangan supply: 32VDC simetris.

Jumlah transistor yang terlibat dalam rangkaian Power : 12 buah.

Tugas transistor adalah:

  • T110, T111: BC171B, Preamplifier,
  • T112: BC171, Sumber arus stabil untuk Preamplifier,
  • T106: BD140, Voltage Amplifie Stages,
  • T109: BD139, Sumber Arus Stabil untuk VAS,
  • T107, T108: BC170, BC250, Limiter Arus bagi transistor Final,
  • T104, T105: BD139, BD140, Driver Amplifier
  • T103: BD135, Servo Driver untuk Final Power,
  • T101, T102: 2N3055

SIMULASI SKEMA

Untuk memastikan rangkaian ini bisa saya kloning, maka saya lakukan gambar ulang rangkaian Power AS3220 ini sesuai skema aslinya.

Note: transistor T113 untuk Muting tidak saya pakai.

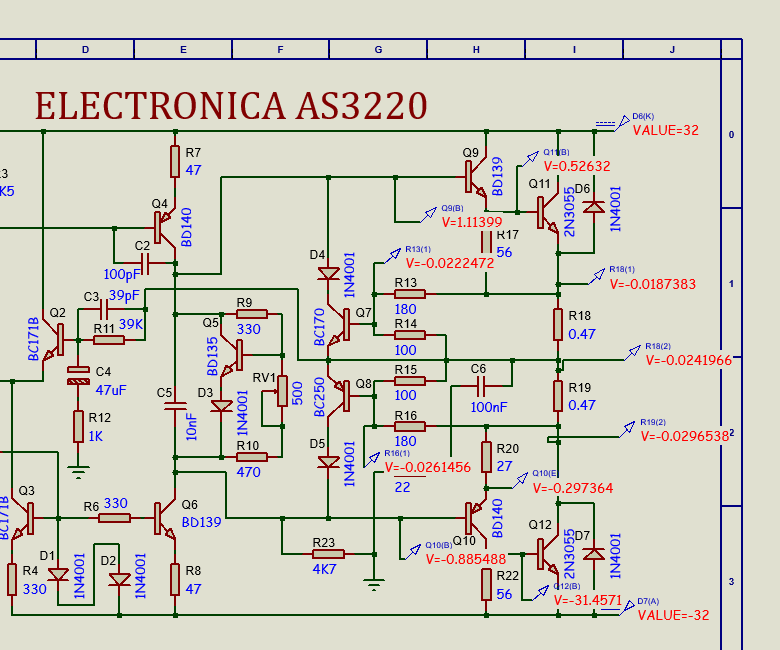

Hasil pengukuran rangkaian setelah saya beri tegangan simulasi 32VDC sesuai servis Manual adalah sebagai berikut:

MODIFIKASI POWER QUASI MENJADI 300W

Tegangan output ke Speaker adalah -29mV dan saya rasa ini masih bisa kita lakukan tuning pada saat pengerjaan lapangan.

Diantaranya adalah mengutak-atik nilai resistor untuk stabillizer arus pada Preamplifier (perhatikan R4=330).

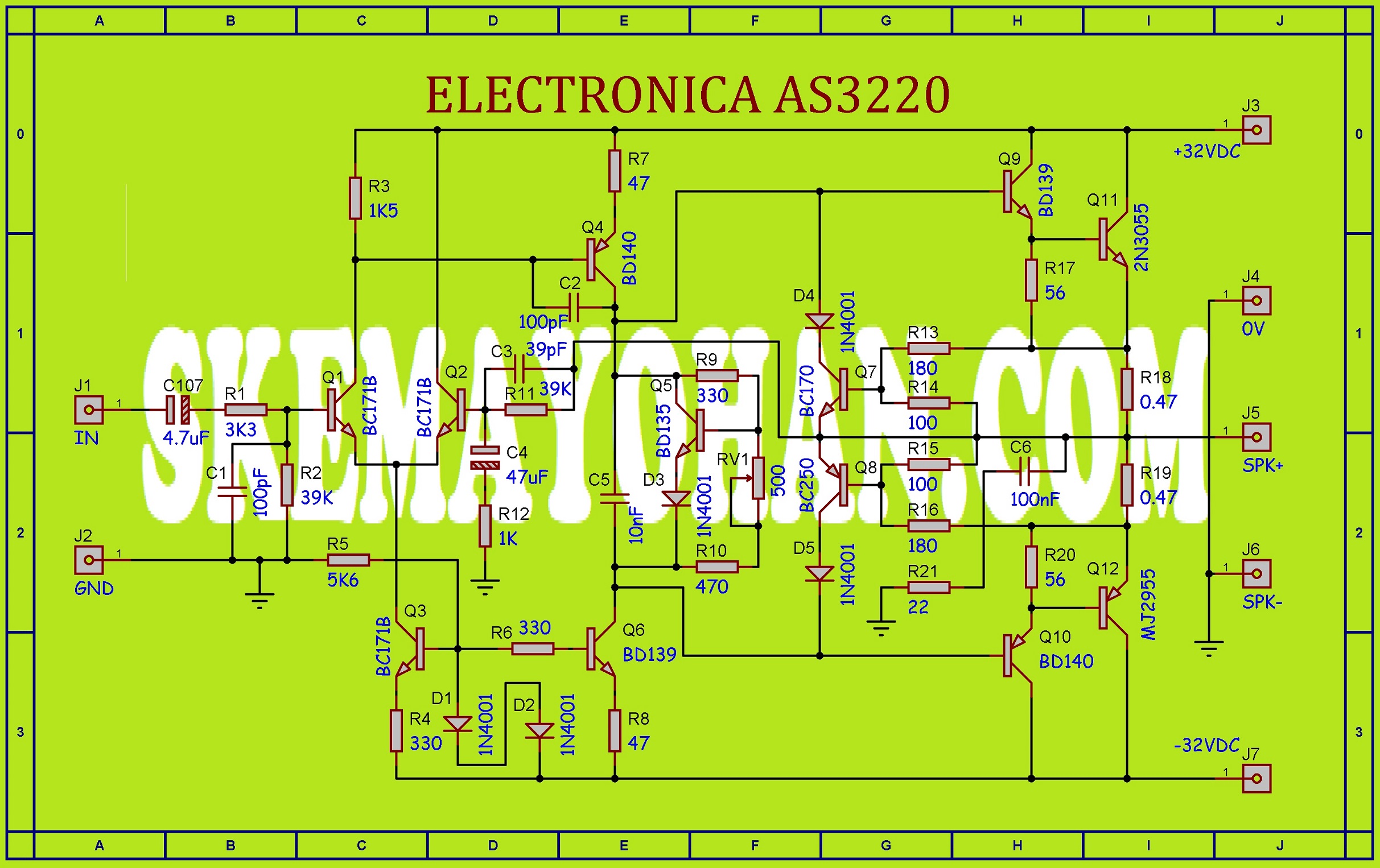

VERSI OCL

Saya juga membikin versi OCL untuk ini dengan mengubah sisi Final Amplifier sebagai berikut:

TES DC PADA POWER OCL MENJADI 300W
Simulasi DC versi OCL

Dalam OCL ini menggunakan transistor Final nomer 2N3055 dan telah berpasangan dengan nomer MJ2955 yang sama-sama memiliki dissipasi daya hingga 115 Watt.

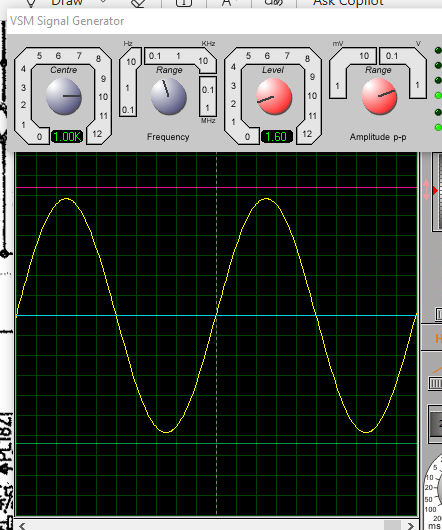

UJI SINYAL SINUS

Hasil uji sinyal menggunakan sinyal Sinus tidak mengalami masalah

UJI SINUS POWER OCL MENJADI 300W

L

MODIFIKASI POWER QUASI MENJADI 300W VERSI OCL

Hasil modifikasi rangkaian menjadi OCL menghasilkan gambar schematic Diagram seperti di bawah ini:

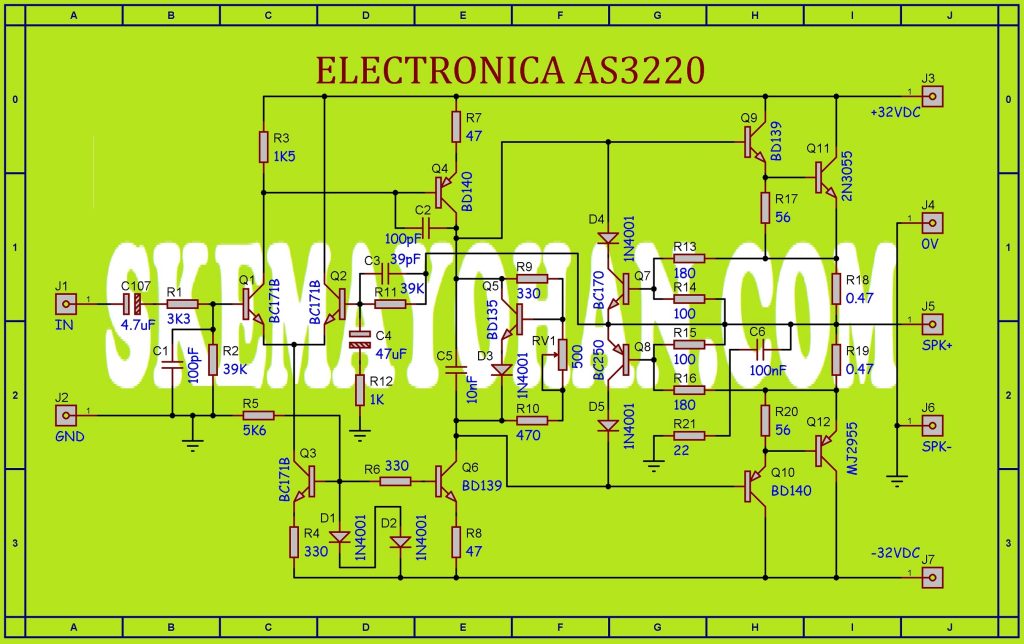

POWER OCL ELECTRONICA AS3220 SEBELUM MENJADI 300W

Hampir tidak ada perubahan yang berarti hanya saja saya mengubah pasangan transistor Final yang semula Quasi NPN menjadi OCL umunya.

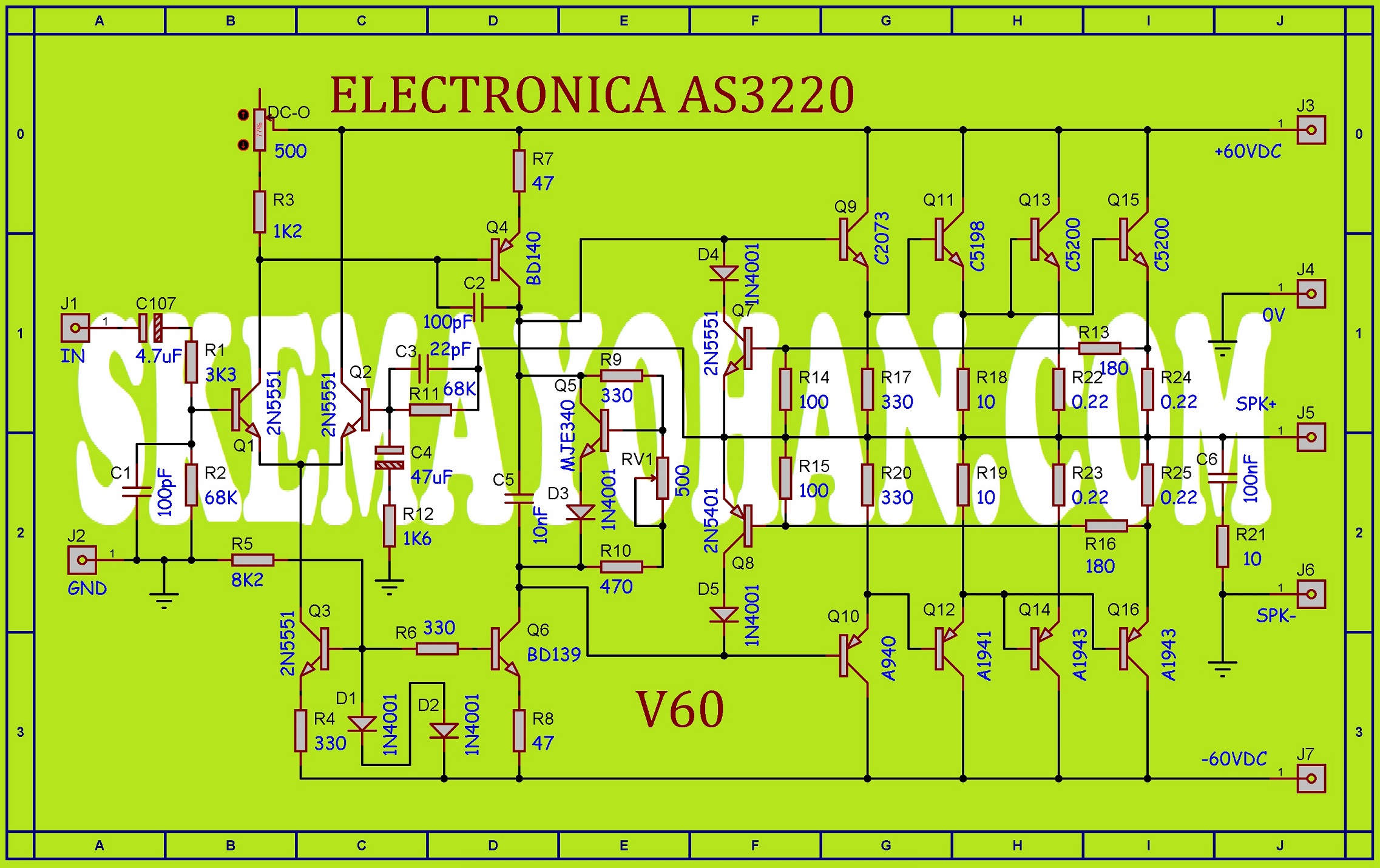

MODIFIKASI MENJADI POWER OCL 300W VERSI TEGANGAN 60V

Untuk melakukan modifikasi menjadi Power OCL 300W, maka harus melakukan beberapa hal sebagai berikut:

Menaikkan tegangan ke angka 60V,

Menambah Driver Amplifier menjadi 2 tingkat,

Menaikkan GAIN rangkaian dengan jalan mengubah resistor feedback terhadaap resistor input,

Hasil modifikasi menjadi seperti gambar di bawah ini:

POWER OCL MENJADI 300W SETELAH UBAH RANGKAIAN

Modifikasi power Quasi menjadi 300W ini akhirnya nyasar ke versi OCL 300W ya lur..
