Modifikasi Power Kelas H FBT JOLLY 12RA bisa kita lakukan dengan jalan mengganti beberapa transistor dan menambah jumlah transistor Final Amplifier.
Table of Contents
SCHEMATIC AWAL

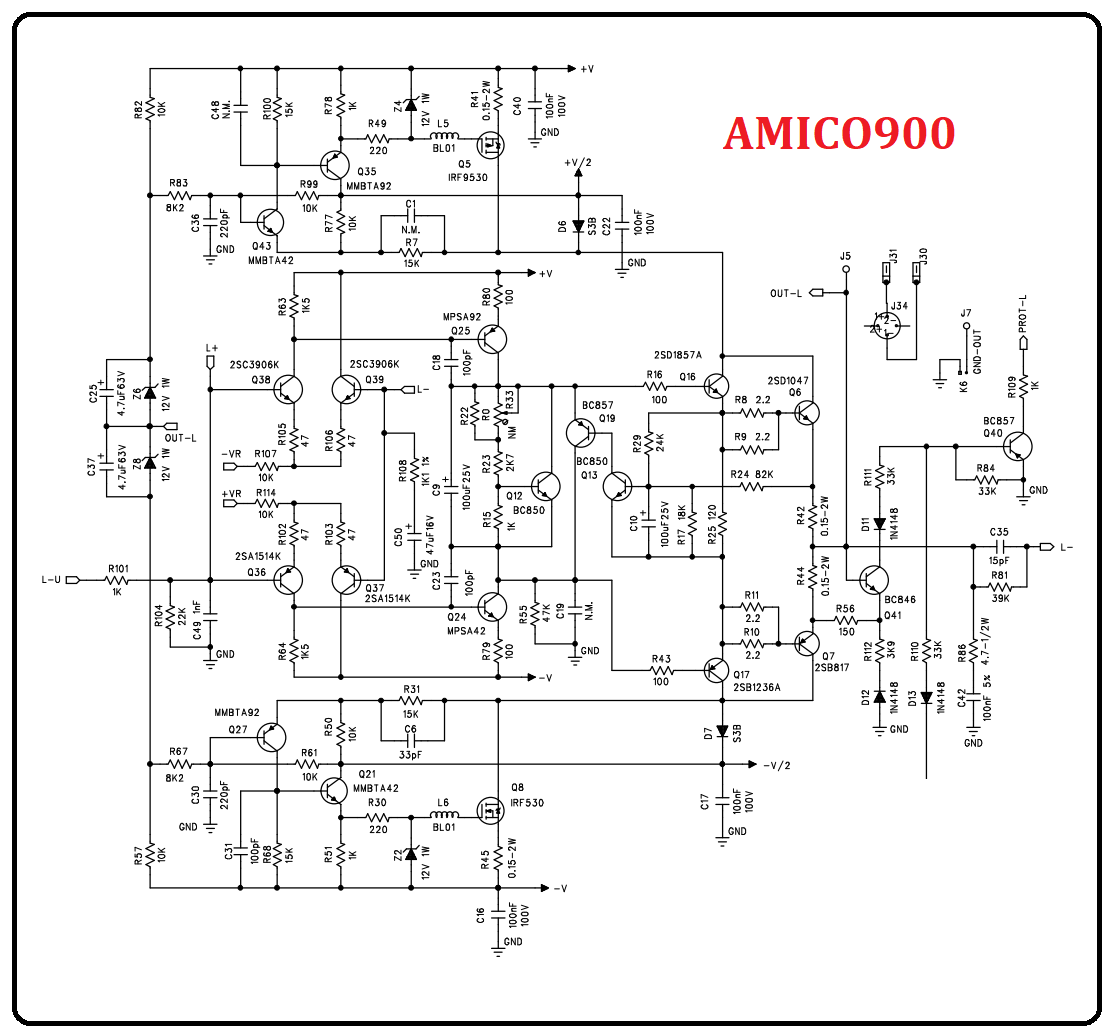

Berikut adalah skema rangkaian JOLLY 12RA setelah pemangkasan
Pada schematic servis manual menyebutkan jika output dari Power Amplifier ini adalah max 180W untuk beban 8 Ohm.
Tegangan supply menggunakan tegangan ganda terhubung secara seri, yaitu 2 x 22VCT atau 30VDC untuk VL dan 60VDC untuk VH.
Dengan tegangan sebesar ini maka memungkinkan untuk menghasilkan audio output hingga 253W.
Namun jika melihat GAIN rangkaian ini yang sekitar 39X ( Rfeedback R31=39K, Rinput R60=1K), maka output rangkaian hanya sampai 39VAC sekitar 190W (8Ohm) atau 380W peak.
MODIFIKASI POWER KELAS H FBT
Modifikasi rangkaian ini yang paling bisa kita lakukan adalah mengganti nomer transistor dengan nomer yang lain dengan kemampuan daya yang lebih besar.
Tegangan supply yang semula adalah 30VL dan 60VL bisa kita ubah ke angka 45VL dan 90VL untuk menghasilkan daya keluaran yang lebih kuat.
Namun jangan lupa untuk mengganti transistor Finalnya.
Schematic FBT lainnya juga ada di YOHAN FROM INDONESIA.
