MODIFIKASI POWER OCL FISHER CA60

Modifikasi Power OCL FISHER CA60 kita lakukan dengan mengubah beberapa komponen dan mengganti dengan transistor yang banyak beradar di daerah kita.

FISHER CA60 adalah produk amplifier era 70-an lalu yang termasuk Power amplifier mewah di jamannya. Menghasilkan daya keluaran hingga 50W pada beban 8 Ohm.

Rencananya rangkaian Power ini akan saya coba modifikasi menjadi 300W pada beban 4 Ohm.

SKEMA AWAL

Berikut adalah potongan skema Power OCL FISHER CA60

skema awal MODIFIKASI POWER OCL FISHER CA60

SIMULASI PENGUKURAN TEGANGAN

Setelah melakukan gambar ulang rangkaian Power ini, maka saya mencoba untuk melakukan tes tegangan DC pada rangkaian dengan jalan memberikan tegangan supply sesuai aslinya, yaitu 45VDC.

Dalam simulasi pengukuran, nampak angka yang tertampil adalah angka yang hampir sesuai.

Tegangan ke speaker = 3Normal,

Basis transistor Final = 0,46V dan -0,47V = Normal.

MODIFIKASI POWER OCL FISHER CA60 KE 300W

Berikut ini adalah langkah untuk menaikkan daya rangkaian ini ke 300W:

  • Ganti transistor Final dengan nomer lain yang lebih kuat Dissipasi dayanya.
  • Naikkan tegangan Supply ke angka yang lebih tinggi,
  • Ubahlah Resistor Feedback ke angka yang lebih tinggi.

h

PENGUKURAN KOSUMSI ARUS PADA BEBAN 4 OHM

Pada beban 4 Ohm, transistor final ini mengambil arus DC sebesar 6 Ampere pada tegangan 65VDC simetris.

Layout PCB skema modifikasi FiSHER CA60 adalah seperti gambar di bawah ini:

Penampakan PCB

SKEMA AKHIR

Gambar di bawah ini adalah skema akhir rangkaian Power Modifikasi 300W yang berasal dari Power Amplifier merk FISHER seri CA60.

Tegangan supply menggunakan 65VDc simetris.

Transistor Final menggunakan 2 set 2Sc5200/ 23SA1943.

Schematic Power Simetris lainnya ada di YOHAN FROM INDONESIA.

MENAIKKAN DAYA POWER OCL FISHER CA270

Menaikkan daya Power OCL FISHER CA270 bisa kita lakukan dengan jalan mengganti dan menambah transistor Final dan mengubah Servo Driver menjadi transistor umum.

Pada rangkaian aslinya, transistor Final menggunakan pasangan C3281 / A1302 yang memiliki kemampuan dissipasi daya hingga 130W menurut DATASHEETS.

Ini bisa kita ganti dengan transistor yang lebih tinggi dissipasinya seperti 2SC3858/2SA1494 atau 2SC5200/ 2SA1943 atau nomer lainnya.

Sementara itu, servo Driver pada rangkaian power ini adalah menggunakan transistor Jenis Darlington yang sulit untuk anda peroleh karena telah diskontinyu.

Ini bisa anda ganti dengan nomer lain seperti MJE340 yang terpasang secara Darlington dengan 2SC945.

SKEMA AWAL

Berikut adalah potongan dari Power Amplifier FISHER CA270

skema awal MENAIKKAN DAYA POWER OCL FISHER CA270

Tegangan supply: 62VDC simetris.

Q106 akan saya buang karena ia adalah fitur Muting untuk saluran input.

Dalam kloning rangkaian ini tidak kita aktifkan.

Q403 adalah jenis darlington yang akan kita ganti dengan MJE340.

MODIFIKASI POWER OCL FISHER MENGGUNAKAN KOMPONEN LOKAL

Modifikasi yang akan kita lakukan adalah:

  • Mengganti transistor daya yang semula adalah pasangan 2SC3281/ 2SA1302 menjadi pasangan MJL21194 / MJL21193.
  • Transistor Servo driver yang semula adalah 2SD947 kita ubah menjadi MJE340 yang terpasang secara darlington dengan 2SC945.
  • Transistor Pre-amp yang merupakan transistor kembar ber-kaki 5 akan kita ganti dengan transistor umum namun berjumlah 2 buah. Nomer awal adalah 2Sc3065 kita ubah menjadi 2 buah 2SC2240.
  • Demikian pula dengan transistor 2SC3064 kita ganti dengan 2 buah transistor 2SC2240 pula.

Schematic Diagram Power 300W lainnya ada di YOHAN FROM INDONESIA.

MODIFIKASI OUTPUT KE 300W FISHER CA866

Modifikasi output ke 300W FISHER CA866 adalah sebuah rancangan untuk membikin rangkaian power buatan era 80 lalu menjadi 300W pada sebuah Power lawas merk FISHER.

Padahal, servis manualnya menyebutkan bahwa output dari Power ini adalah 100W pada beban 8 Ohm. Ini menarik untuk kita lakukan modifikasi.

Pada rangkaian power semula, transistor Preamp mengunakan komponen transistor berkaki 5 yang sulit untuk kita perole. Dan ada lagi, transistor untuk urusan Servo Driver menggunakan jenis Darlington yang juga sulit kita dapatkan

SCHEMATIC AWAL

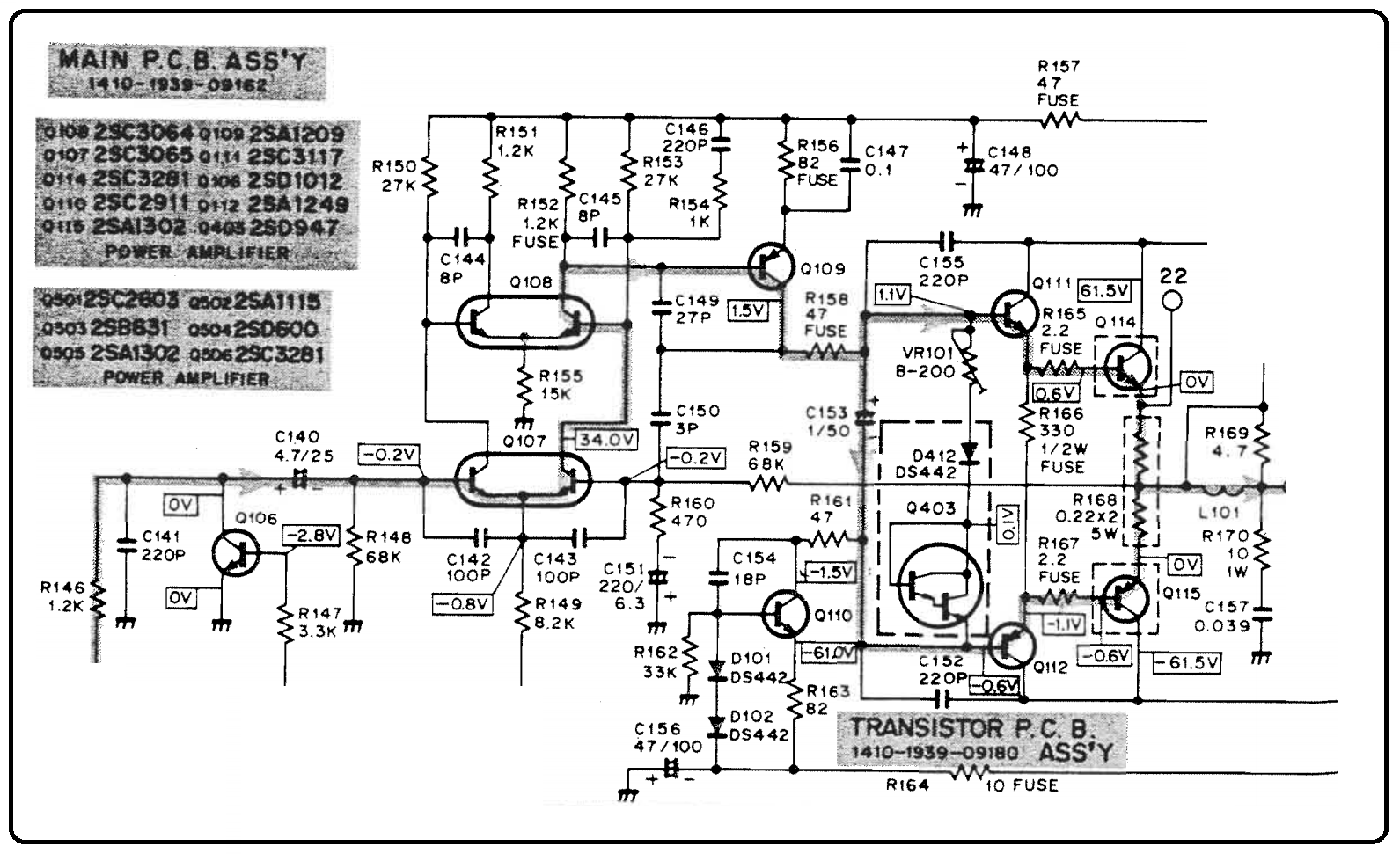

Berikut adalah potongan skema Power nomer CA866:

skema awal Modifikasi output ke 300W FISHER CA866

Tegangan supply: 62 VDC. Tegangan untuk supply Preamplifier:(-)15VDC.

Rencananya transistor Preamp dan Servo Driver akan ganti dengan transistor umum.

Transistor yang bertugas :

ID: Nomer, TYPE, Pdc, Vdc, Idc, hfe, FILE

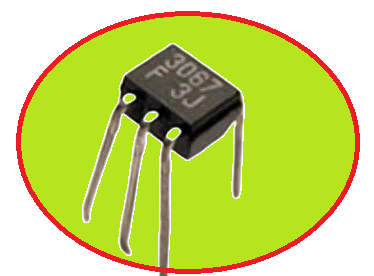

  • Q107: 2SC3065, 2_NPN, 400mW, 50V, 150mA, 100X – 960X, DATASHEETS
  • Q108: 2SC3064, 2_NPN, 400mW, 50V, 150mA, 100X – 960X, DATASHEETS
  • Q109: 2SA1209, PNP, 1W, -160V, -140mA, 100X – 400X, DATASHEETS
  • Q110: 2SC2911, NPN, 1W, 160V, 140mA, 100X – 400X, DATASHEETS
  • Q403:2SD947, Darl NPN, 5W, 40V, 2A, 4000X, DATASHEETS
  • Q111: 2SC3117, NPN, 10W, 160V, 1.5A, 90X – 400X, DATASHEETS
  • Q112: 2SA1249, PNP, 10W, -160V, -1.5A, 90X – 400X, DATASHEETS
  • Q114: 2SC3281, NPN, 150W, 250V, 15A, 55X – 160X, DATASHEETS
  • Q115: 2SA1302, PNP, 150W, -250V, -15A, 55X – 160X, DATASHEETS

Transistor Q107 dan Q108 sulit untuk mendapatkannya dan berharga mahal di negeri saya. Akan saya ganti dengan transistor standart preamp.

Demikian pula dengan transistor Servo Driver nomer 2SD947. Ini akan saya ganti dengan nomer umum.

SKEMA GAMBAR ULANG MODIFIKASI OUTPUT KE 300W FISHER

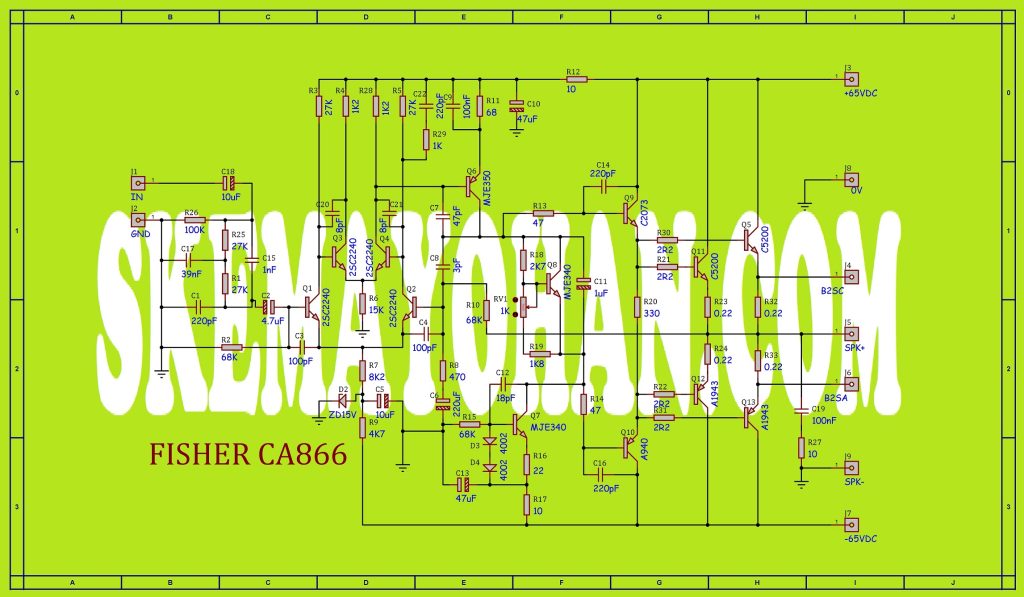

berikut adalah skema gambar ulang dari CA866 setelah beberapa edit

MODIFIKASI OUTPUT KE 300W FISHER

Selanjutnya hasil Layout PCB menjadi seperti gambar berikut:

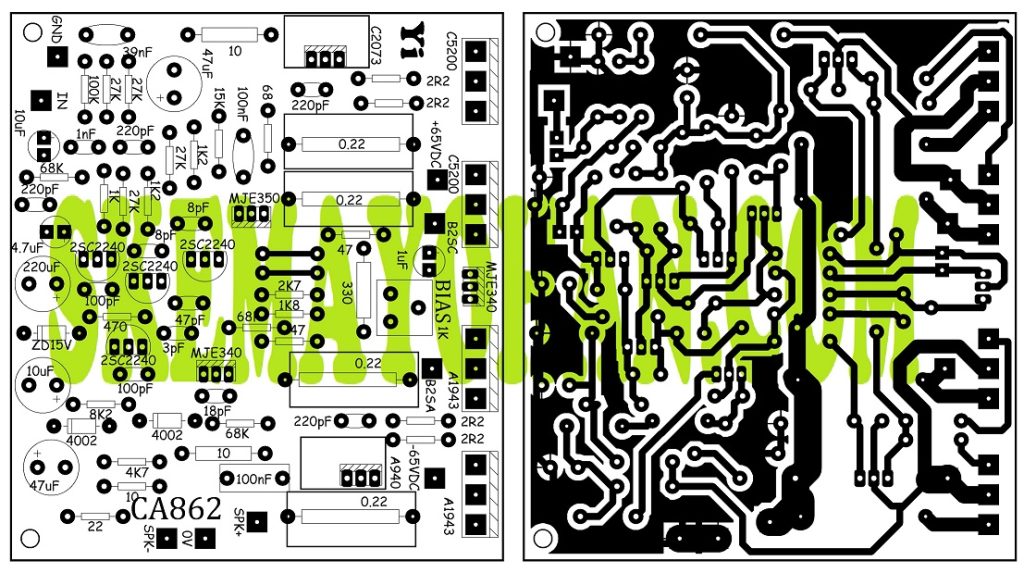

Penggabungan 2 layer PCB atas dan bawah adalah sebagai berikut:

t

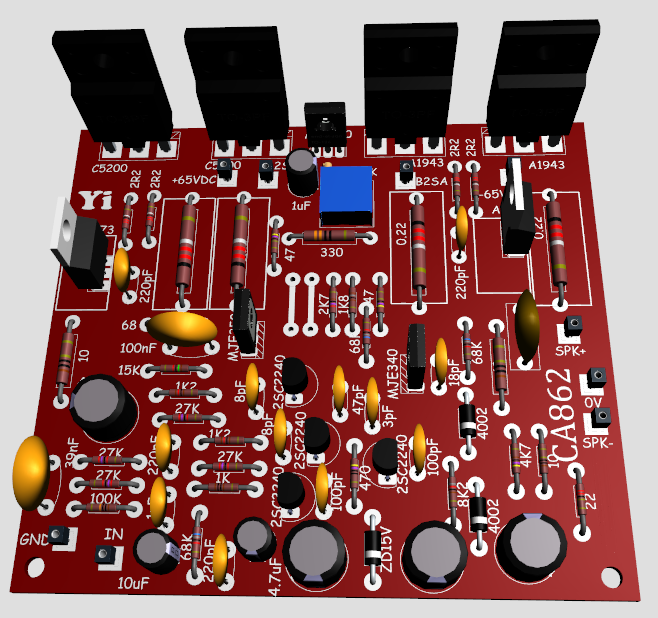

Prediksi hasil perakitan setelah pemasangan komponen adalah seperti gambar di bawah ini:

Kit PCb berukuran 10cm x 9cm.

Schematic Diagram FISHER lainnya:

KLONING DRIVER POWER CA862 750W

Kloning Driver Power CA862 750W adalah sebuah rancangan dalam membikin kloning power merk FISHER seri CA862 yang telah saya sulap menjadi Driver Power dengan kemapuan hingga 750W.

Kenapa kok sampai 750W? karena saya merancang rangkaian ini untuk Supply tegangan 90VDC simetris. Secara matematis, tegangan 90VDC akan menghasilkan daya keluaran hingga 750W pada beban 4 Ohm.

Ini berarti akan memerlukan setidaknya 4 set transistor SANKEN body MT200 sebanyak 4 pasang atau transistor TOSHIBA nomer C5200/A1943 sebanyak 6 set.

SKEMA AWAL

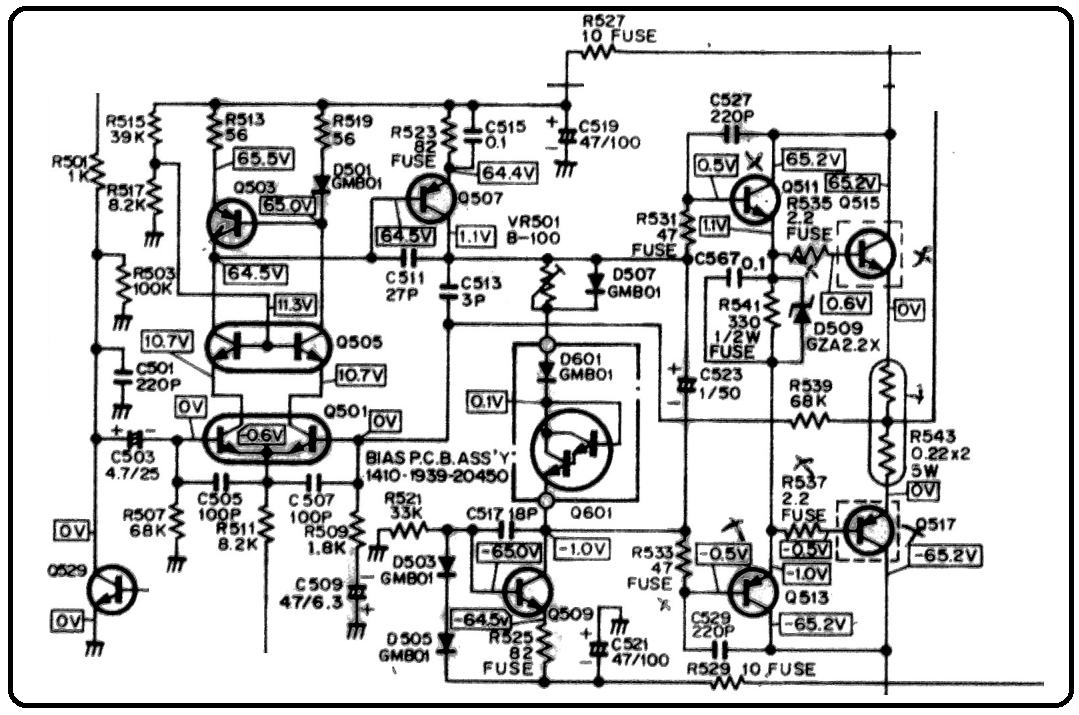

Berikut adalah potongan skema dari FISHER CA862.

skema awal KLONING DRIVER POWER CA862 750W

Tegangan supply adalah 65VDC simetris. Dengan tegangan setinggi ini, maka akan ada peluang output power hingga 300 Watt lebih.

Namun oleh produsen Power Amplifier ini hanya mereka rancang sampai 250W pada beban 8 Ohm.

Rangkaian ini terdiri dari blok:

  • Preamplifier,
  • Translator sinyal preamp,
  • Stabillizer arus untuk preamplifier,
  • Penguat Tegangan / VAS,
  • Servo Driver,
  • Sumber arus stabil untuk VAS,
  • Preamplifier, dan
  • Power Amplifier.

Yang menarik dari skema ini adalah ada transistor Servo Driver yang berjenis Darlington, yaitu transistor dengan hfe sangat tinggi.

Karena sulit memperoleh komponen ini, maka saya mendapatkan ide untuk menggantikannya dengan transistor Servo Driver sejuta umat, yaitu nomer MJE340.

SKEMA GAMBAR ULANG KLONING DRIVER POWER CA862 NAIK KE 90VdC

Hasil gambar ulang menjadi seperti di bawah ini:

gambar ulang KLONING DRIVER POWER CA862 750W

Tegangan supply naik ke angka 90VDC karena ada rencana akan menaikkan daya hingga 750W setelah penambahan transistor Final.

LAYOUT PCB KLONING DRIVER POWER CA862

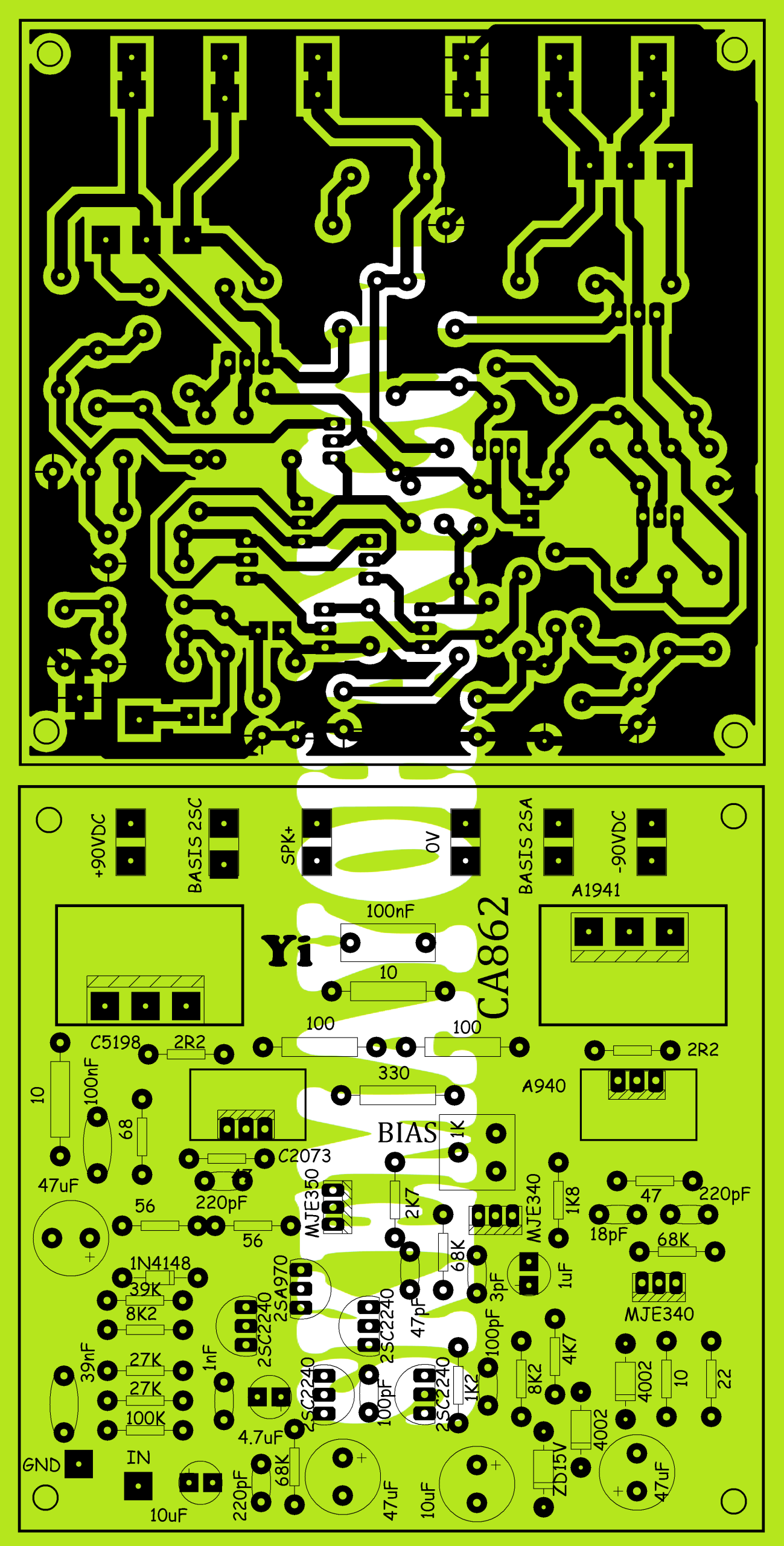

Dengan berpatokan pada skema gambar ulang. maka hasil Rancangan Layout PCB adalah seperti dibawah ini:

pcb KLONING DRIVER POWER CA862 750W

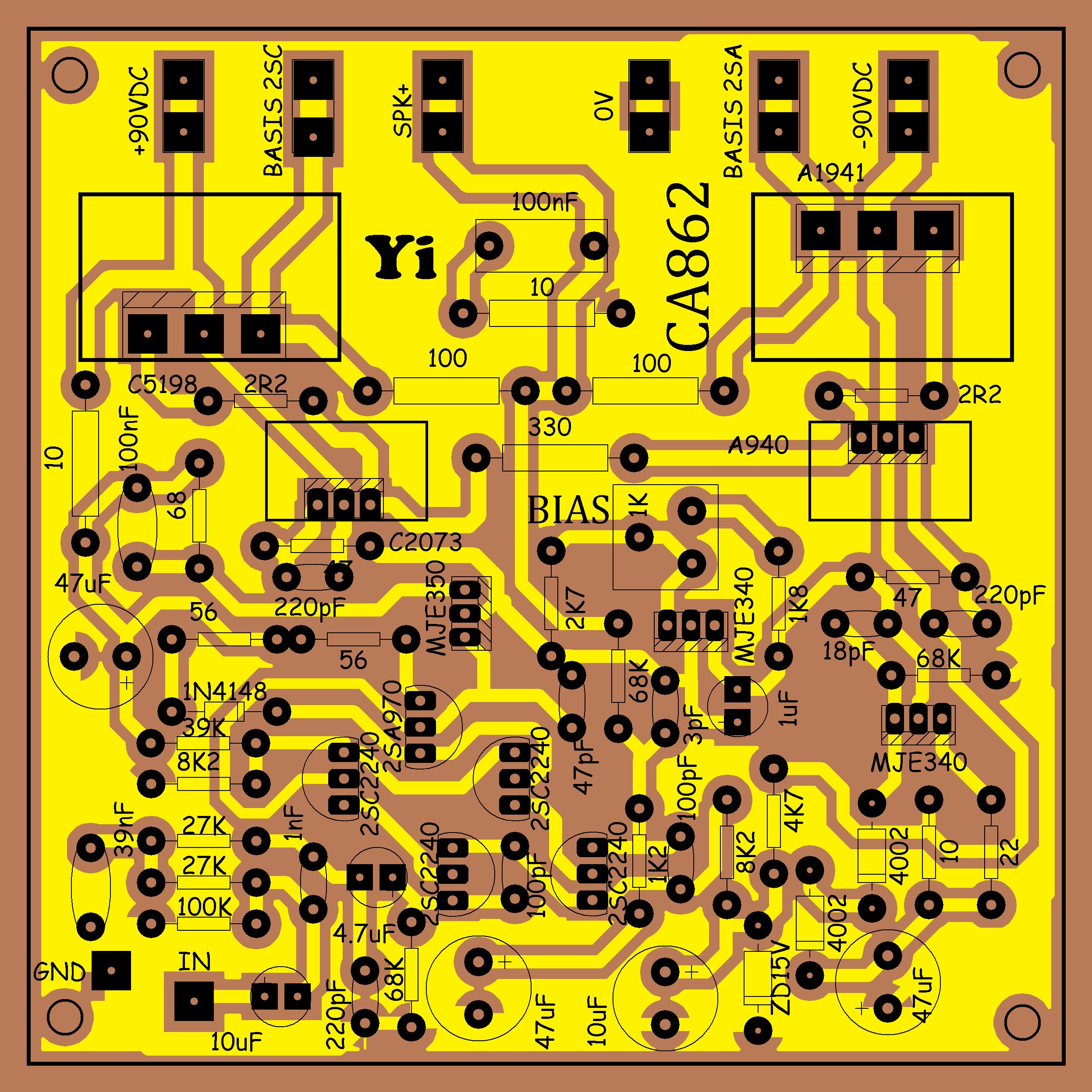

Penampakan PCB jika tergabung menjadi satu adalah sebagai berikut:

KLONING DRIVER POWER CA862 750W

Ukuran PCB memerluakan luasan 10cm x 10cm.

PENAMPAKAN TIGA DIMENSI KLONING DRIVER POWER

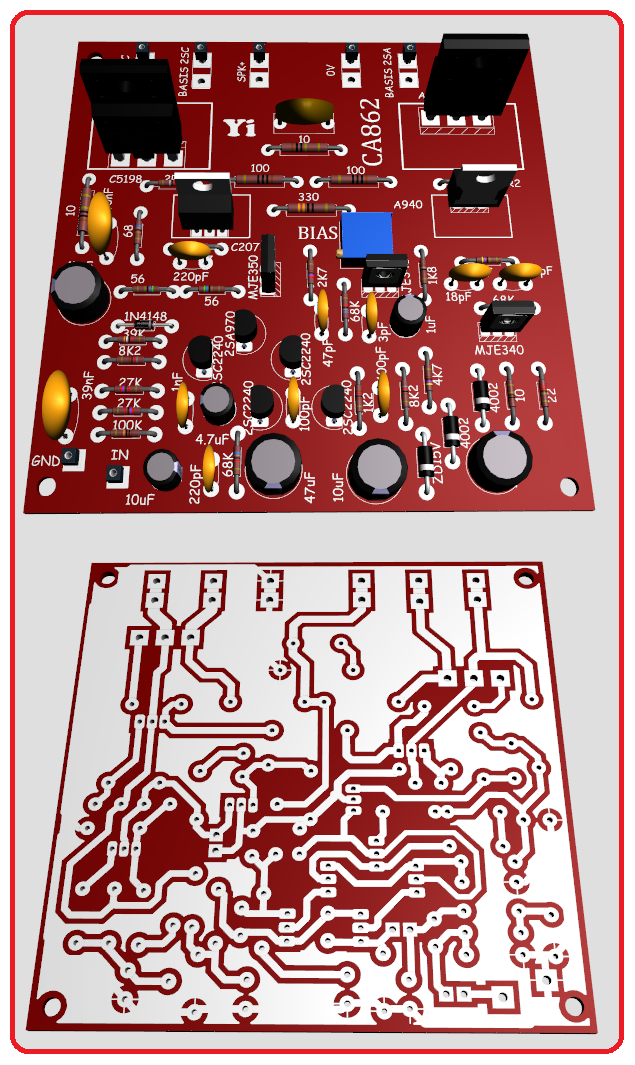

Ketika PCB telah berhasil dan komponen terpasang, maka setidaknya akan menghasilkan penampakan seperti berikut ini:

3d KLONING DRIVER POWER CA862 750W

PCB ini masih belum tersedia di toko online.

Toko online yang biasa menyediakan kit modul Driver dan Power kloning adalah HELMI ELEKTRO.

Skema FISHER juga ada di YOHAN FROM INDONESIA.
