OCL 56V 180W ONKYO HTP450 adalah sebuah Home Theater 5.1 dengan transistor Final berkemampuan 180W tegangan kerja 56VDC.
Table of Contents
ONKYO HTP450 sendiri menurut servis manualnya mengatakan bahwa speaker Subwoofernya ia memiliki kemampuan 40W hingga 160W beban 4 Ohm.
Pada tulisan ini saya sajikan skema untuk Power Subwoofer-nya, walaupun sebenarnya Power Amplifier ini adalah berkarakter FLAT.

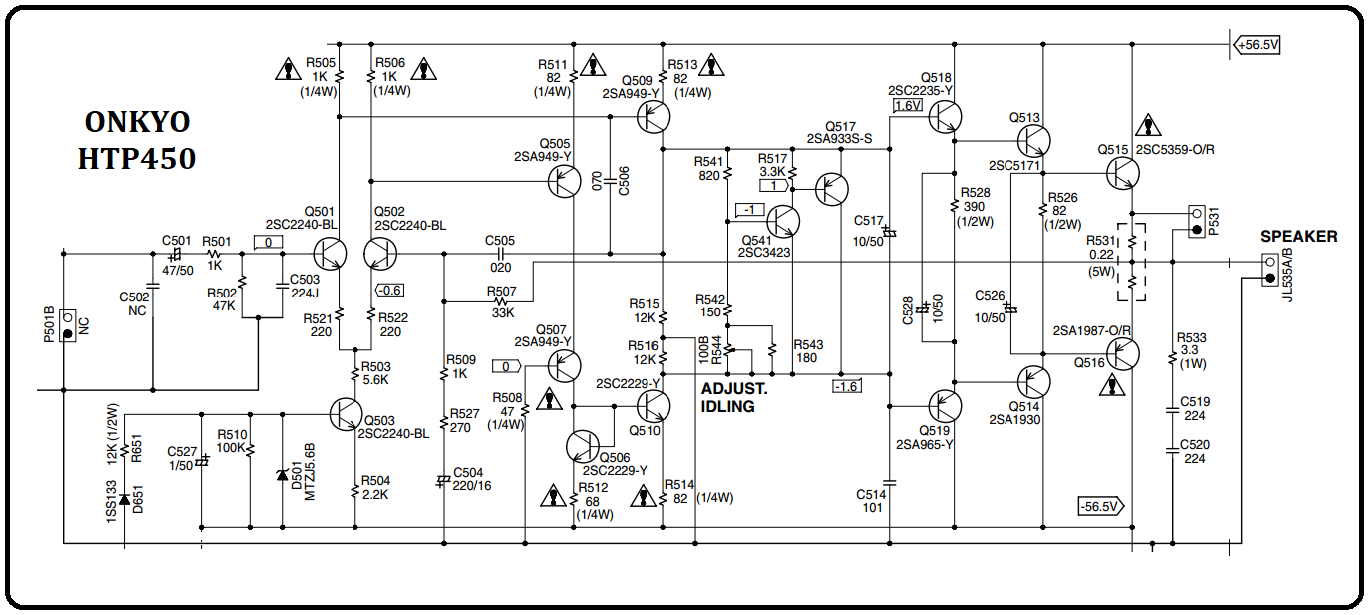

SCHEMATIC DIAGRAM OCL 56V 180W ONKYO
Berikut skema hasil pangkas dan edit dari HTP450
Dengan melihat posisi transistor, maka saya bisa jelaskan Rangkaian Power ini sebagai berikut:
- Preamplifier dengan saklar bungkam,
- Penguat tegangan dengan translator sinyal,
- Servo driver 2 tingkat,
- Driver 2 tingkat, dan
- Final Power.

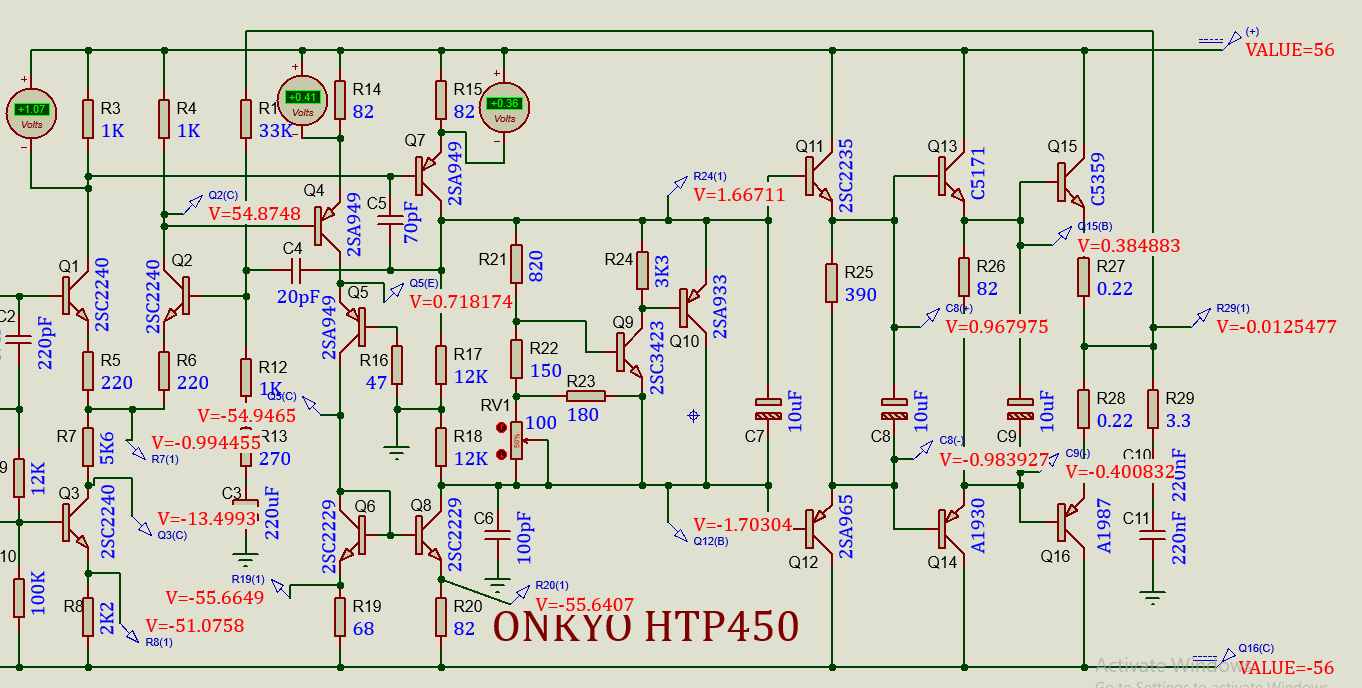

KEMUNGKINAN KLONING RANGKAIAN POWER INI
Skema Power ini sepertinya mudah untuk kita lakukan kloning mengingat jumlah komponen yang tidak begitu banyak dan tidak rumit.
