Menaikkan daya menjadi 150W hingga 400W bisa kita lakukan pada JVC JAS310 dengan jalan mengubah komponen dan nilai tegangan Supply.
Rangkaian Power Amplifier yang lumayan sederhana membikin rangkaian ini sepertinya mudah untuk kita kloning dan modifikasi daya.
SCHEMATIC DIAGRAM AWAL

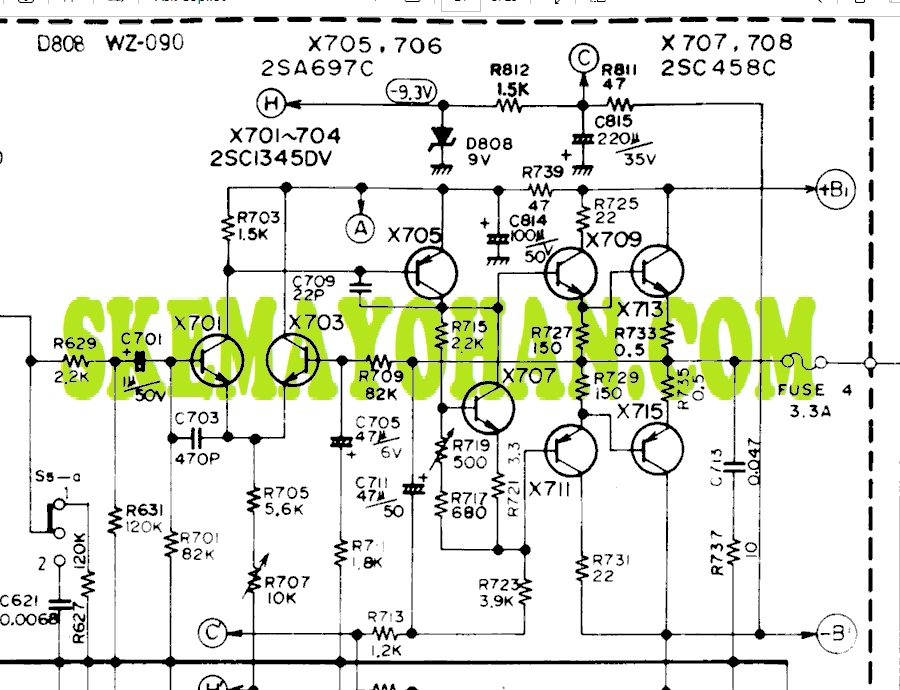

Berikut adalah potongan skema asli dari JVC nomer JAS310
Dari potongan schematic ini nampak bahwa rangkaian bekerja dengan prinsip lumayan simpel.
Namun rangkaian ini memiliki fitur Servo driver yang terkadang tidak ada pada rangkaian Power sederhana sejenis.
TUGAS DAN SPEK TRANSISTOR
Berikut ini adalah informasi pendukung rangkaian Power Amplifier ini.
- X701,703 = 2SC1345DV, NPN, 200mW, 50V, 100mA, 250X-500X, DATASHEETS
- X705, X711= 2SA697, PNP, 500mW, -65V, -300mA, 55X-300X, DATASHEETS
- X707 = 2SC458C, NPN, 200mW, 50V, 100mA, 250X-1200X, DATASHEETS
- X709 = 2SC1211C, NPN, 500mW, 65V, 500mA, >35X, DATASHEETS
- X713 = 2SD313D, NPN, 30W, 60V,3A, 60X-120X, DATASHEETS
- X715 = 2SB507D, PNP, 30W, -60V, -3A, 60X-120X, DATASHEETS
Transistor VAS 2SA697 saat ini sulit untuk kita dapatkan. namun ada banyak persamaan komponen ini seperti NTE290A
GAMBAR ULANG JVC JAS310 MENAIKKAN DAYA MENJADI 150W HINGGA 400W
Kita harus memastikan gambar ulang ini sesuai dengan skema aslinya dan tegangan pada titik – titik yang penting adalah sesuai.
Pada gambar di bawah ini nampak bahwa tegangan output adalah -1mV.
Tegangan pada basis transistor Final sebesar +0,3V dan -0,31V saya rasa sudah cukup sesuai.
Sementara itu tegangan pada kolektor emitor transistor Servo Driver Q4 adalah antara +0,98 dan -1,00V atau sebesar 1,98VDC.
Dengan demikian maka kita bisa melakukan modifikasi rangkaian agar output menjadi lebih besar.

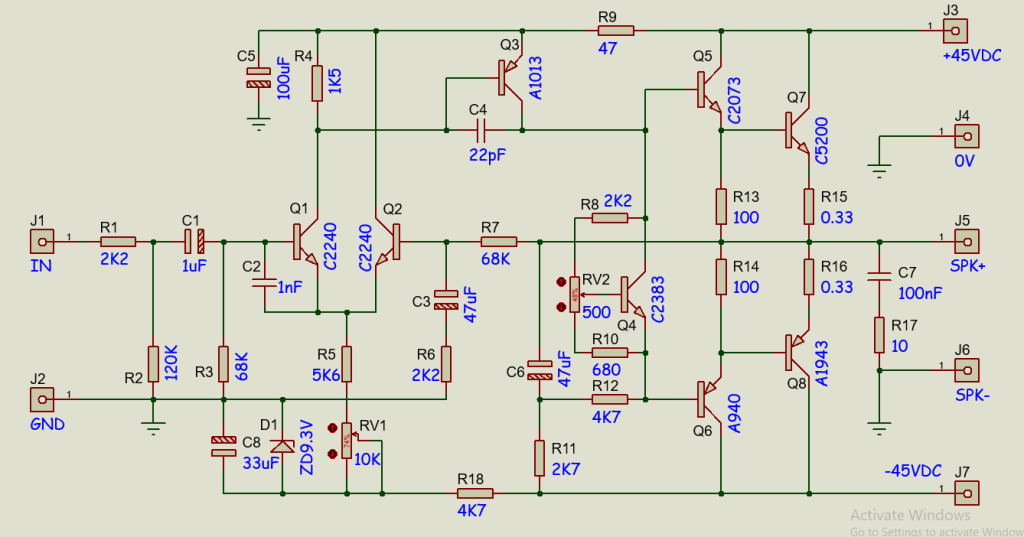

Selanjutnya rangkaian Power Amplifier saya modifikasi menjadi versi 45VDC simetris serta hasilnya adalah seperti berikut:
