Tulisan ini tentang skema hasil pangkasan sebuah mixer dan saya angkat tentang tone control 6 potensio Soundcraft era 80-an.
Skema Tone Control ini saya ambilkan dari sebuah mixer audio seri ZM2310.
SKEMA TONE CONTROL 6 POTENSIO SOUNDCRAFT
Berikut ini adalah potongan skema Tone Control dari Soundcraft seri ZM2310.
Catu daya untuk IC OPAMP tidak ditampilkan. OPAMP menggunakan tegangan supply 15VDC simetris.
OPAMP APA NIH?
Menurut skema pada Servis Manualnya, Tone Control ini menggunakan nomer TL072 untuk OPAMP.
TL072 sendiri adalah sebuah OPAMP dengan kemampuan SLEW RATE tinggi sehingga ia menjadi LOW NOISE (DATASHEETS).
Anda memerlukan 2 buah OPAMP untuk membikin kloningan Tone Control ini.
MELIBATKAN POTENSIO STEREO
Rangkaian ini melibatkan 2 buah potensio stereo untuk mengurus RANGE FREQUENCY dari filter LO-MID dan HI-MID.
Beberapa produsen mengatakan sebagai SWEEP FREQUENCY.
Tone Control 6 potensio ini sepertinya mudah untuk kita lakukan kloning.
Alasan saya adalah skema nya lumayan sederhana untuk ukuran OPAMP dan untuk ukuran tone Control.

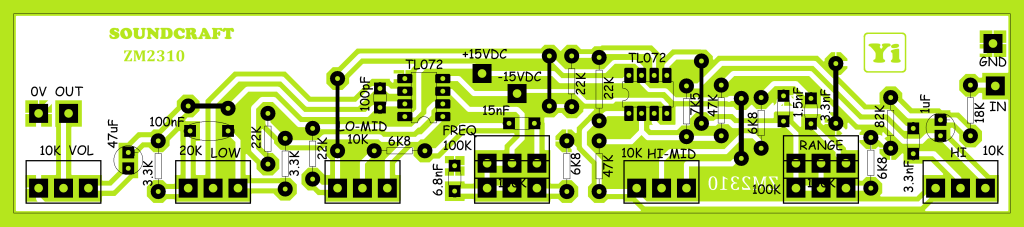

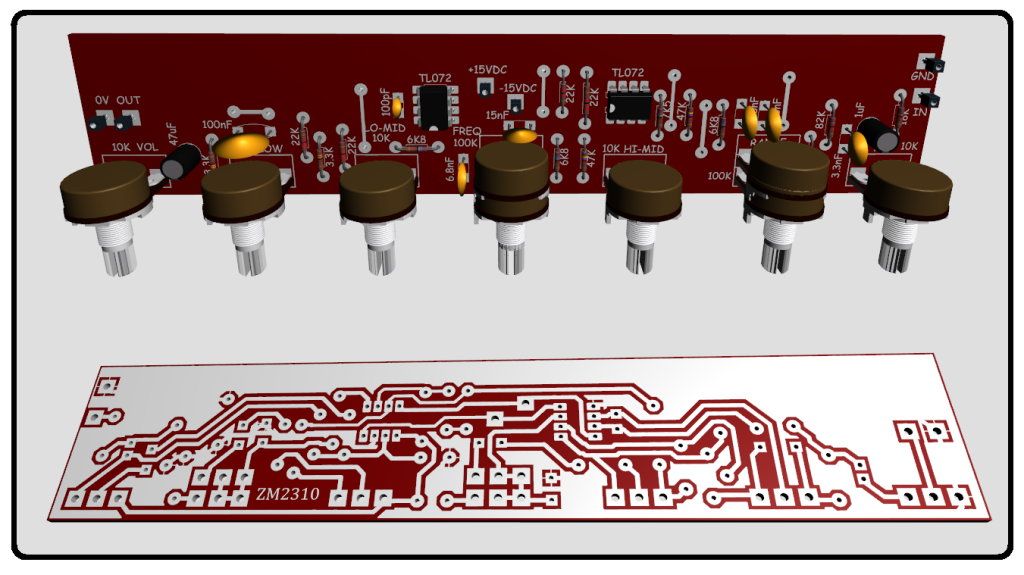

Hanya saja akan mengalami kerumitan pada jalur PCB nya.
Skema SOUNDCRAFT lainnya bisa anda lihat di BLOG INI, YOHANINDRAWIJAYA, maupun BLOGSPOT YOHAN.
