Dengan melihat skema aslinya dan mengubah supply serta komponen maka kita bisa melakukan modifikasi OCL 150W JVC JAS41.

SCHEMATIC AWAL

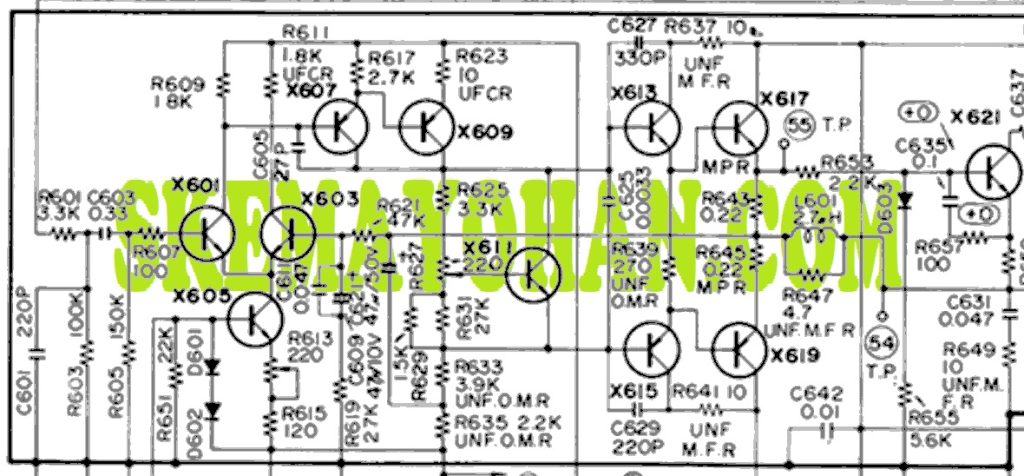

Ini adalah rangkaian Power OCL buatan JVC seri JAS41 yang akan kita modifikasi rangkaiannya.

x

SPEK TRANSISTOR

Nomer, Type, Pdc, Vce_Max, Ic_Max, hfe, FILE

• 2SC1775AV, NPN,300mW, 120V, 50mA, 400X – 1200X, DATASHEETS
• 2SA872AV, PNP, 300mW, -120V, -50mA, 250X – 800X, DATASHEETS
• 2SA794, PNP, 1,2W, -100V, -0,5A, 90X – 220X, DATASHEETS
• 2SC711A, NPN, DATASHEETS
• 2SD381, NPN, 20W, 120V, 1,5A, 25X – 250X, DATASHEETS
• 2SB536, PNP, 20W, -120V, -1.5A, 25X – 250X, DATASHEETS
• 2SD582, NPN, 100W, 140V, 6A, 35X – 200X, DATASHEETS
• 2SB612V, PNP, 100W, -140V,-6A, 35X – 200X, DATASHEETS

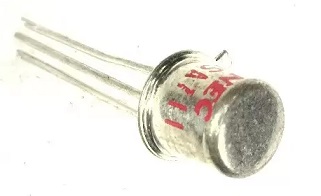

Transistor C711 sulit untuk mendapatkan karena sudah lama diskontinyu.

MODIFIKASI RANGKAIAN POWER JVC JAS41

H

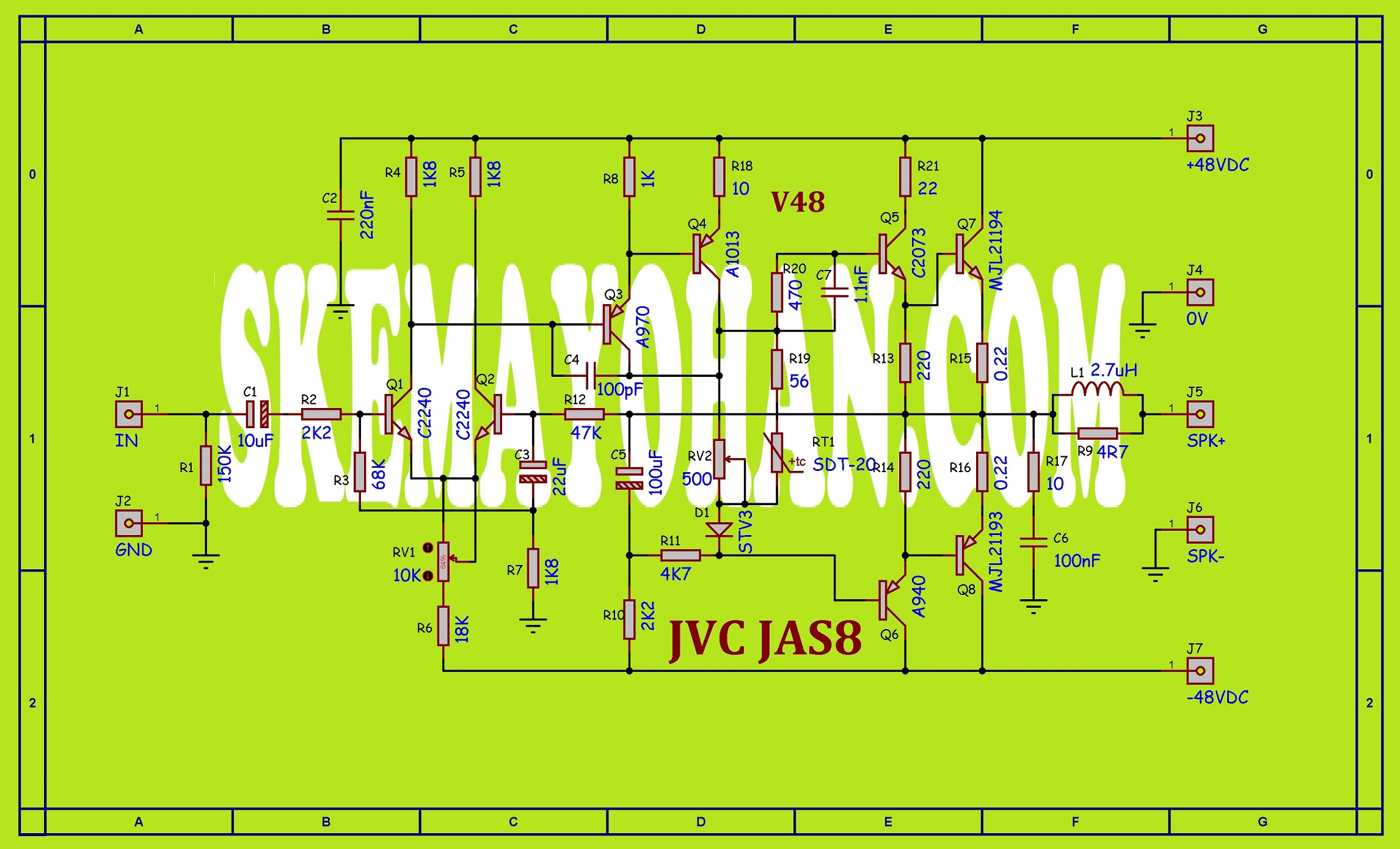

OCL 150W JVC JAS41

Tidak banyak yang berubah ketika kita menaikkan tegangan supply ke angka 48VDC.

200W JVC JAS41

Untuk membikin Power ini mampu menghasilkan output hingga 200W, setidaknya transistor Final harus ganti ke nomer MJL21194/ MJL21193 (DATASHEETS).

Resistor feedback dan input penentu GAIN rangkaian juga harus ikutan berubah.

Belum ada skema gambar ulang maupun hasil simulasi

MODIFIKASI OCL 150W JVC JAS41 ke 300w

Untuk membikin Power Amplifier ini mampu menghasilkan output hingga 300W, maka saya mencoba menaikkan tegangan supply rangkaian ini ke angka 60VDC simetris.

Transistor Final harus 2 set dan ada tambahan Driver level 2.

Beberapa orang mengatakan jika power amplifier ini menggunakan teknik TEF ( Three Emitter Follower).

Tujuan dari TEF adalalah menaikkan kemampuan alir arus ke speaker yang hanya 4 Ohm sedangkan tegangan yang dihasiljan oleh VAS memiliki arus sangat kecil. Berarti untuk mencegah drop tegangan maka memerlukan transistor yang memiliki kemampuan HFE hingga ribuan kali.

Semakin rendah beban output maka kebutuhan arus semakin besar. Tentu saja tugas transistor semakin berat.

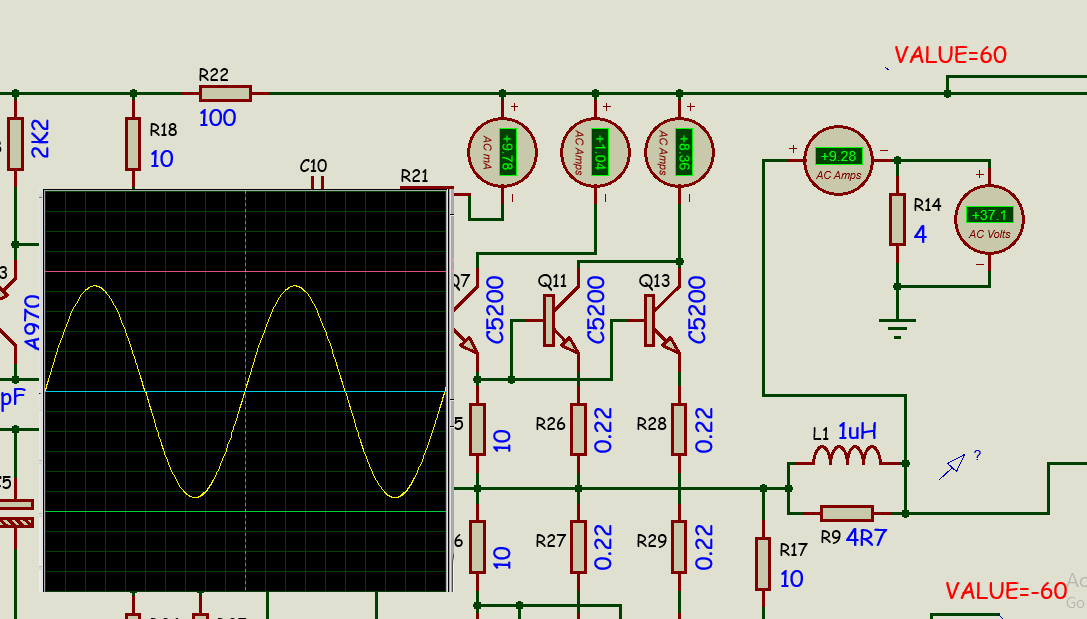

Gambar di atas menunjukkan bahwa perlu arus hingga 8 Ampere bagi transistor Final mengalirkan arus ke beban 4 Ohm.

Sementara itu untuk Driver Amplifier #2 mengalirkan arus hingga 1,04A pada tegangan 60VC.

Untuk membentuk gelombang sinus yang tetap asli maka output paling tinggi adalah 53Vp atau 37,1Vrms. Karena beban sebesar 4 Ohm maka memerlukan arus hingga 9,28Ampere.

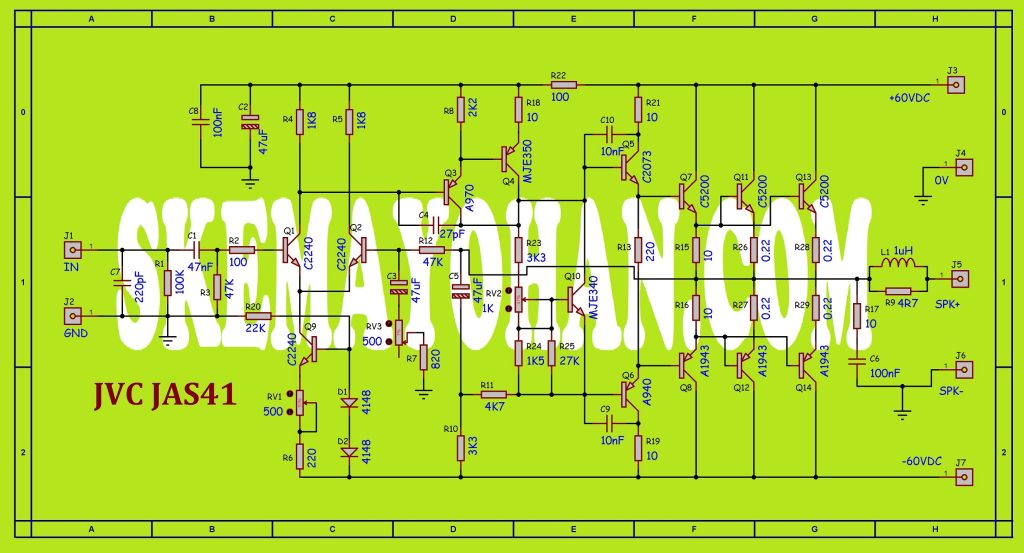

Selanjutnya schematic Diagram versi lengkap modifikasi 60V adalah seperti gambar di bawah ini:

Pada skema ini saya bikin trimpot ada 3 buah dengan tugas masing-masing:

• RV1 sebagai Penentu DC Offset
• RV2 untuk penentu bias bagi transistor Final
• RV3 untuk penentu GAIN maximum.

Total transistor Final adalah 3 set, 1 set bertugas sebagai Driver Amplifier #2.
