Modifikasi Power OCL JVC JRS200L bisa kita lakukan dengan jalan menaikkan tegangan supply dan mengubah beberapa komponen pendukung.

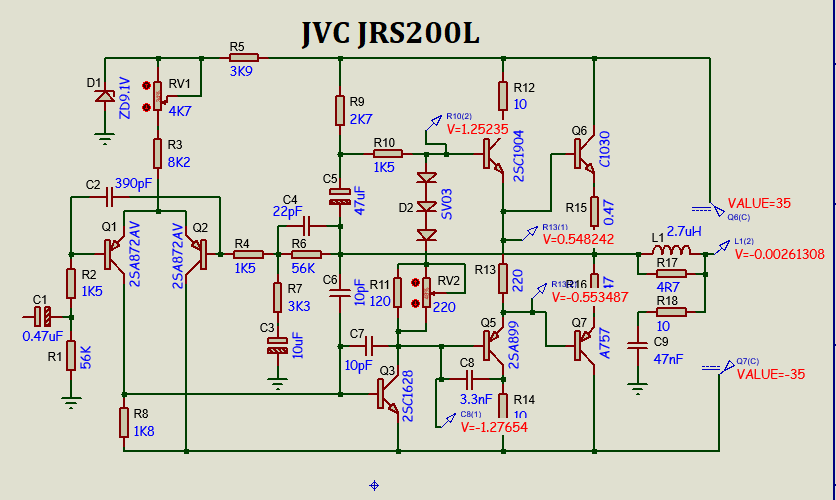

SCHEMATIC AWAL BAHAN MODIFIKASI POWER OCL JVC

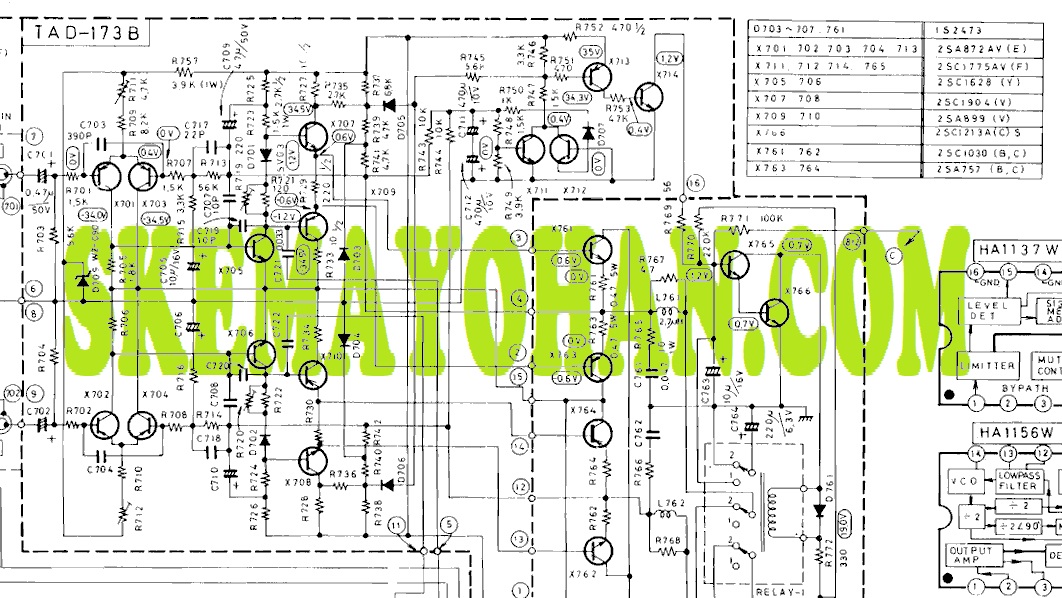

Ini adalah schematic Diagram hasil potongan dari Servis manual JVC JRS200L.

Tegangan kerja pada Power ini adalah 35VDC simetris.

Melibatkan 7 transistor dalam rangkaian. 2 diantaranya untuk Final Amplifier.

Tidak memiliki fitur Servo Driver maupun Over Current Protection.

SPEK TRANSISTOR

Komponen transistor yang terlibat dalam rangkaian adalah:

• 2SA872AV, PNP,300mW, -90V, -50mA, 160x-800X, DATASHEETS
• 2SC1628, NPN, 1W, 150V, 50mA, 70X-240X, DATASHEETS
• 2SC1904, NPN,1W, 150V 50mA, 35X-500X, DATASHEETS
• 2SA899, PNP, DATASHEETS
• 2SC1030, NPN, 50W, 80V, 6A, 22X – 200X, DATASHEETS
• 2SA757, PNP, 60W, -100V, -7A, 25X-200X, DATASHEETS

GAMBAR ULANG

Untuk membikin modifikasi rangkaian ini maka saya harus menggambar rangkaian ini terlebih dahulu.

Setelah gambar selesai, maka saya harus melakukan simulasi rangkaian terlebih dahulu untuk memastikan apakah gambar ulang ini berhasil.

Dengan hasil simulasi ini maka saya berani untuk melakukan modifikasi rangkaian ke output yang lebih besar.

MODIFIKASI POWER OCL JVC KE 150W

Untuk menghasilkan daya hingga 150w, maka yang perlu kita perhatikan adalah sebagai berikut:

Tegangan supply kita naikkan menjadi 45VDC dengan target beban terberat adalah 4 Ohm.

Jika beban adalah 8 Ohm maka rangkaian ini tidak mengalami permasalahan yag berarti.

Transistor Final yang semula adalah C1030 / A757 harus kita ubah ke nomer C5200 / A1943.

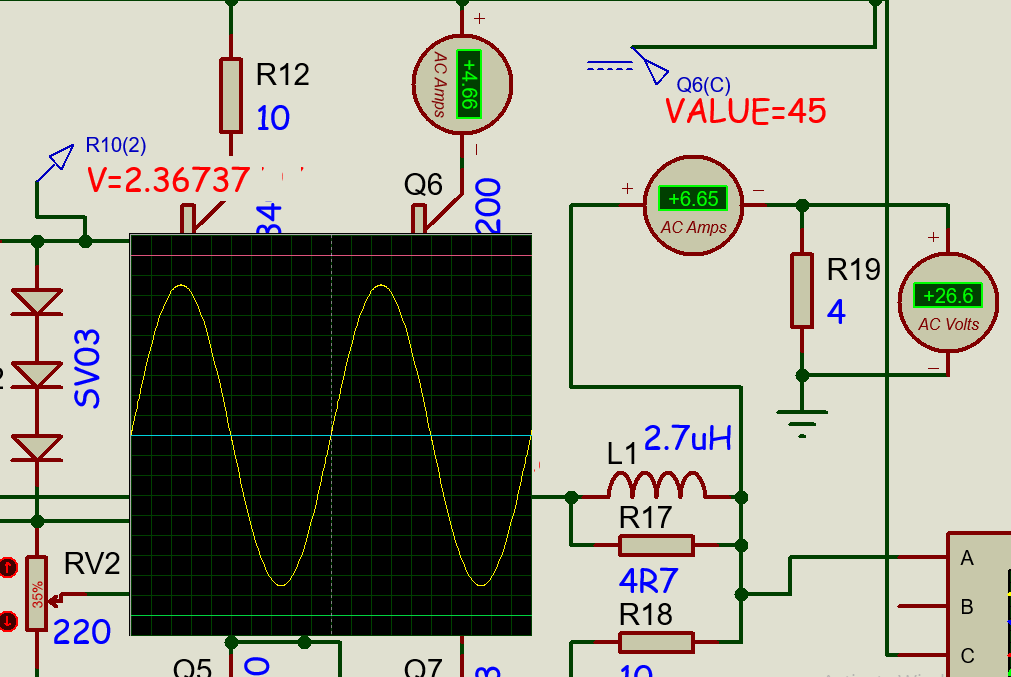

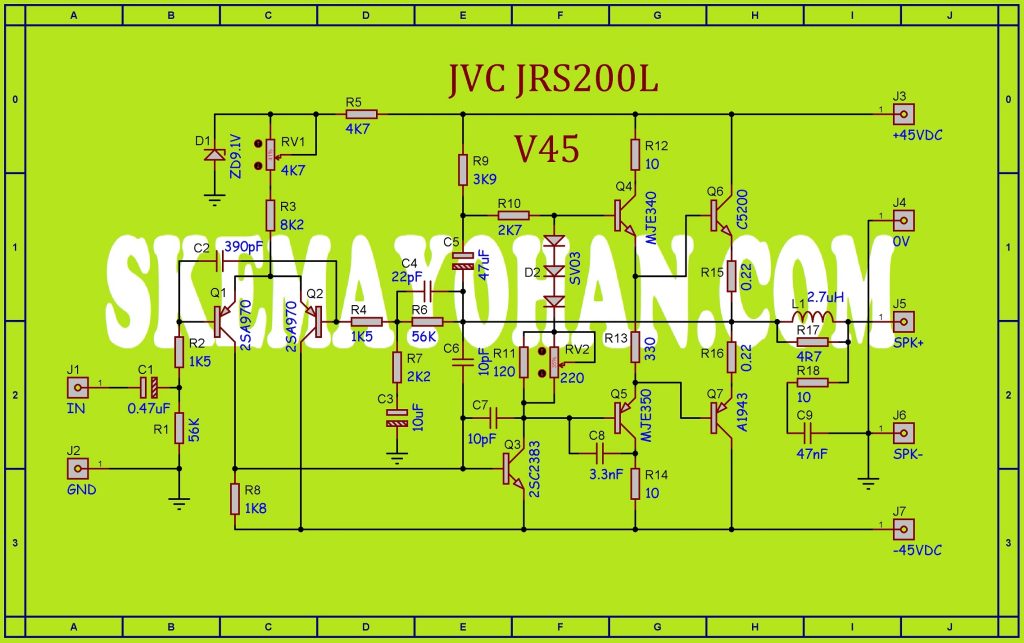

Berikut ini adalah schematic Diagram setelah kita modifikasi ke output 150W.

Hampir semua transistor saya ganti ke nomer yang banyak beredar di toko online maupun offline.

RV1 bertugas untuk DC-Offset, RV2 untuk penentu tegangan bias pada transistor Final.

Sepertinya rangkaian Power ini masih ada peluang untuk kita modifikasi dan kita naikkan dayanya.

MODIFIKASI POWER OCL JVC KE 300W

Bagaimana cara menaikkan Output ke angka 300W? Jawabannya adalah dengan jalan menaikkan tegangan mulai dari 56V hingga 65VDC.

Pada rancangan ini saya bikin menjadi 65VDC untuk span output agar menghasilkan daya lebih dari 300W pada beban 4 Ohm.

Memerlukan 1 tingkat lagi untuk rangkaian ini agar bisa mencapai arus tinggi lebih dari 5 Ampere.

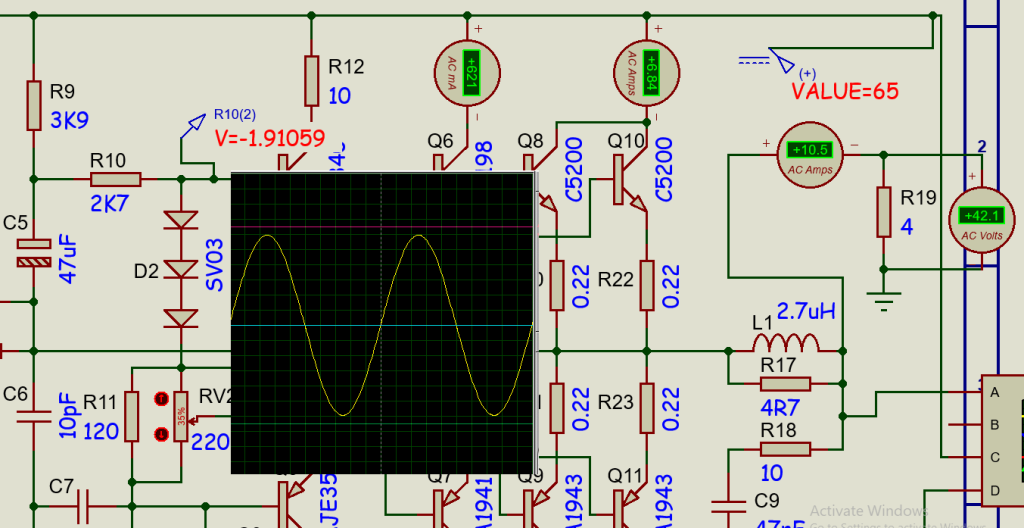

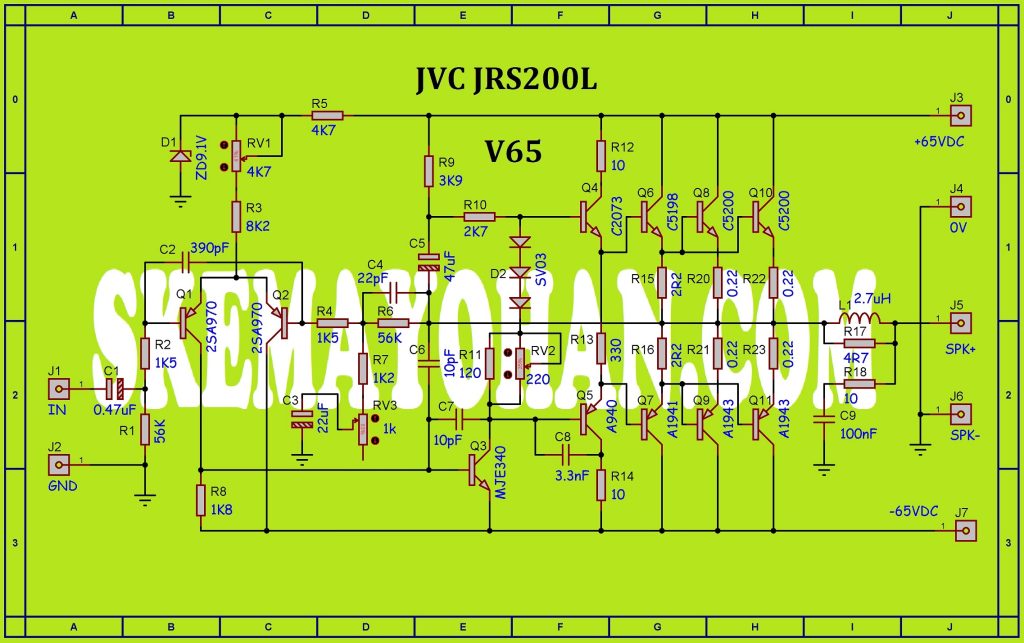

Berikut adalah schematic Diagram hasil modifikasi rangkaian menggunakan tegangan Supply 65VDC simetris.

Pada rangkaian ini saya tambahi sebuah trimpot RV3 untuk menentukan GAIN paling optimal pada saat rangkaian ini terbebani speaker 4 Ohm pada tegangan supply 65VDC.

Transistor untuk VAS Q3 saya ganti dengan nomer MJE340 karena arus yang melewati rangkaian VAS ini adalah lebih dari 10mA dan memerlukan dissipasi daya transistor lebioh dari 1W.
