Sebuah schematic Diagram lawas ini bisa kita jadikan cara untuk mengganti transistor Darlington pada JVC RX620VBK.
Transistor Darlington ini saya coba untuk ganti dengan transistor biasa dan saya ubah untuk bisa menghasilkan daya ke angka 300W pada beban 4 Ohm.
Table of Contents

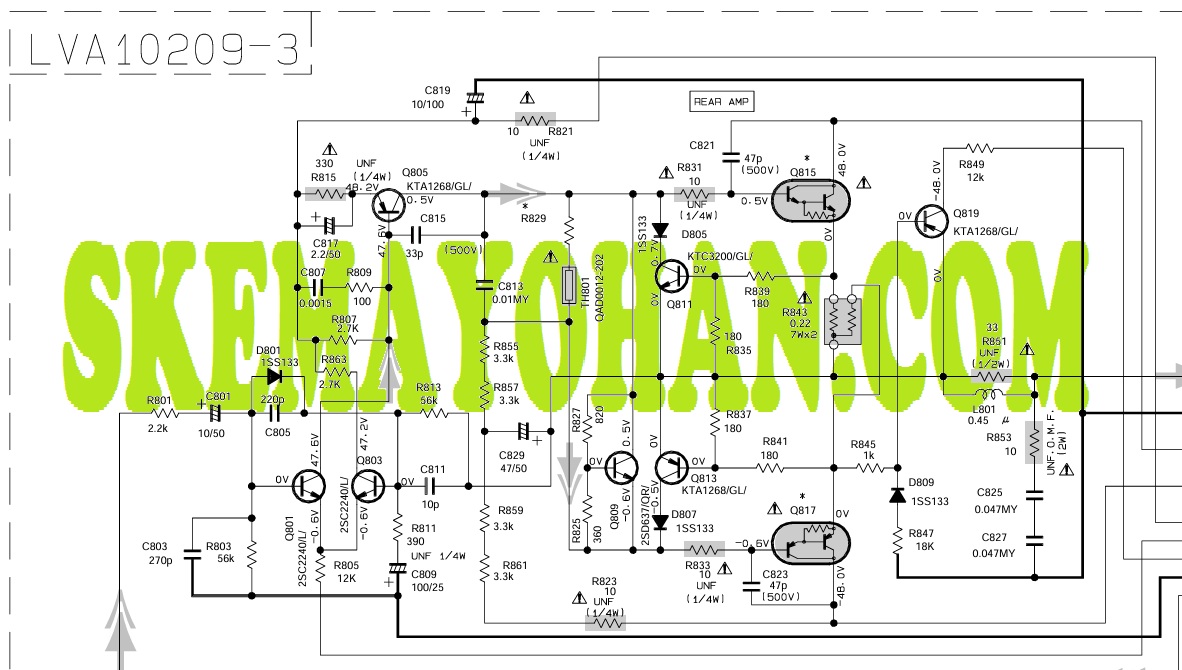

SCHEMATIC AWAL
Hasil pangkas dan edit dari rangkaian Power Amplifier JVC ini adalah seperti berikut:
Tegangan supply: 48VDC simetris. Peluang maksimum output adalah 200W pada beban 4 Ohm.
Transistor Final Q815 dan Q817 menggunakan pasangan Darlington nomer 2SD2390 / 2SB1560 yang memiliki spek 100W, 150V, 10A, >5000X sesuai DATASHEETS.
Ini berarti total dissipasi daya transistor Final adalah 200W.
MODIFIKASI MENGGANTI TRANSISTOR DARLINGTON PADA JVC RX620VBK

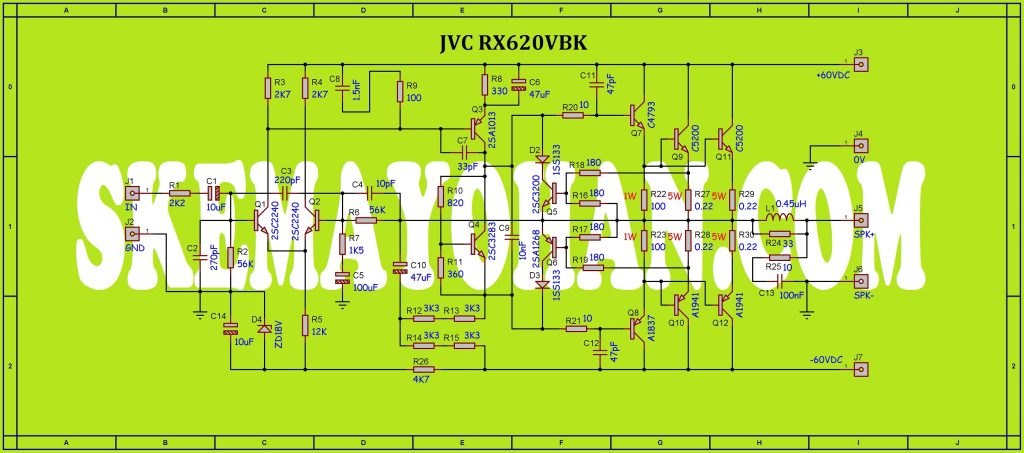

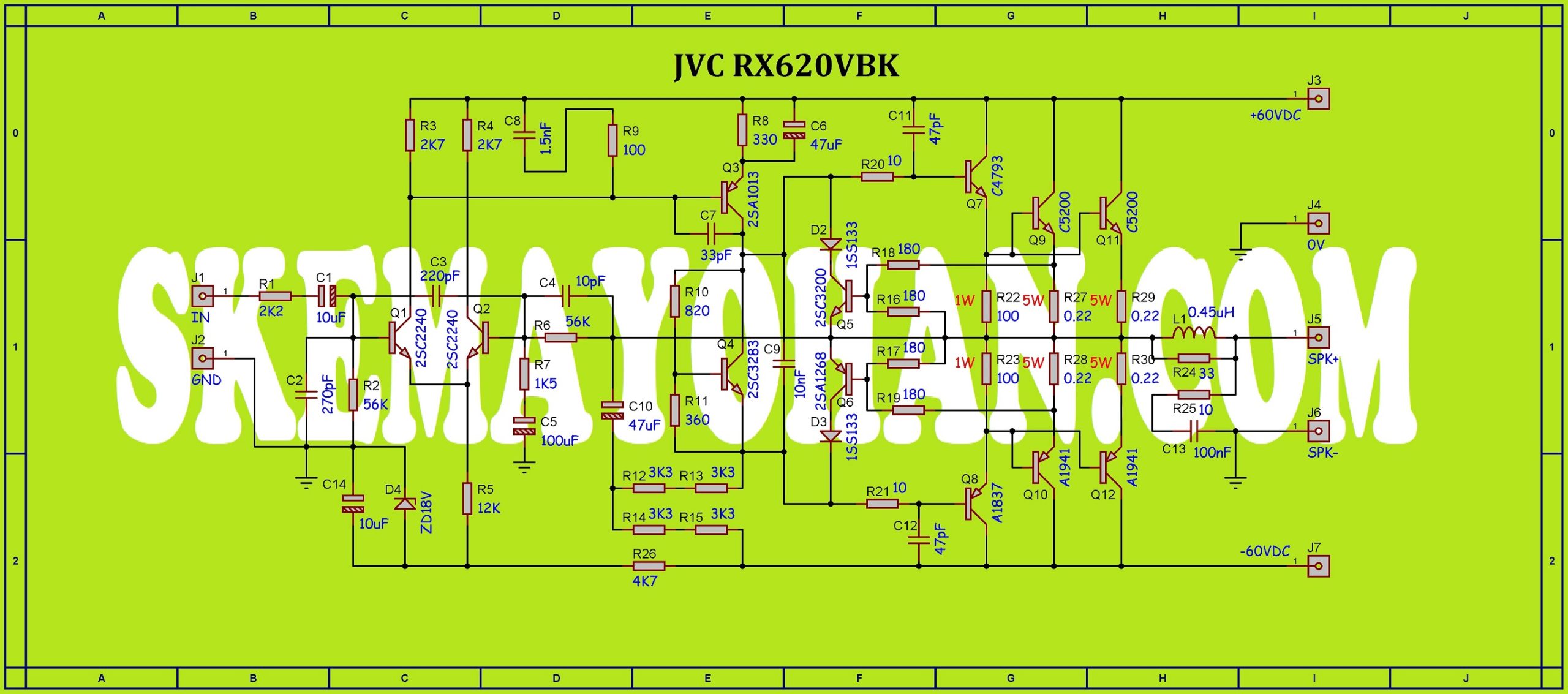

Berikut adalah skema Power Versi 300W dengan tegangan 60VDC:

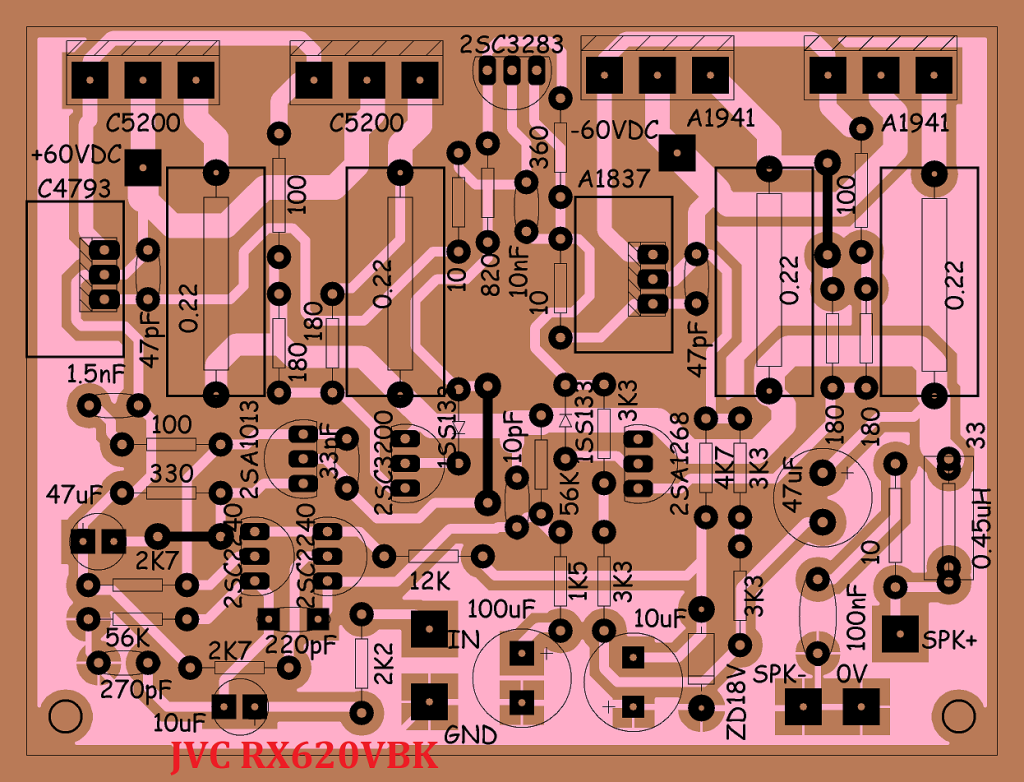

LAYOUT PCB KLONING
di bawah ini adalah rancangan PCB kloningan dari JVC RX620VBK versi tegangan supply 60VDC.
Schematic JVC lainnya juga bisa anda baca di YOHAN FROM INDONESIA.
