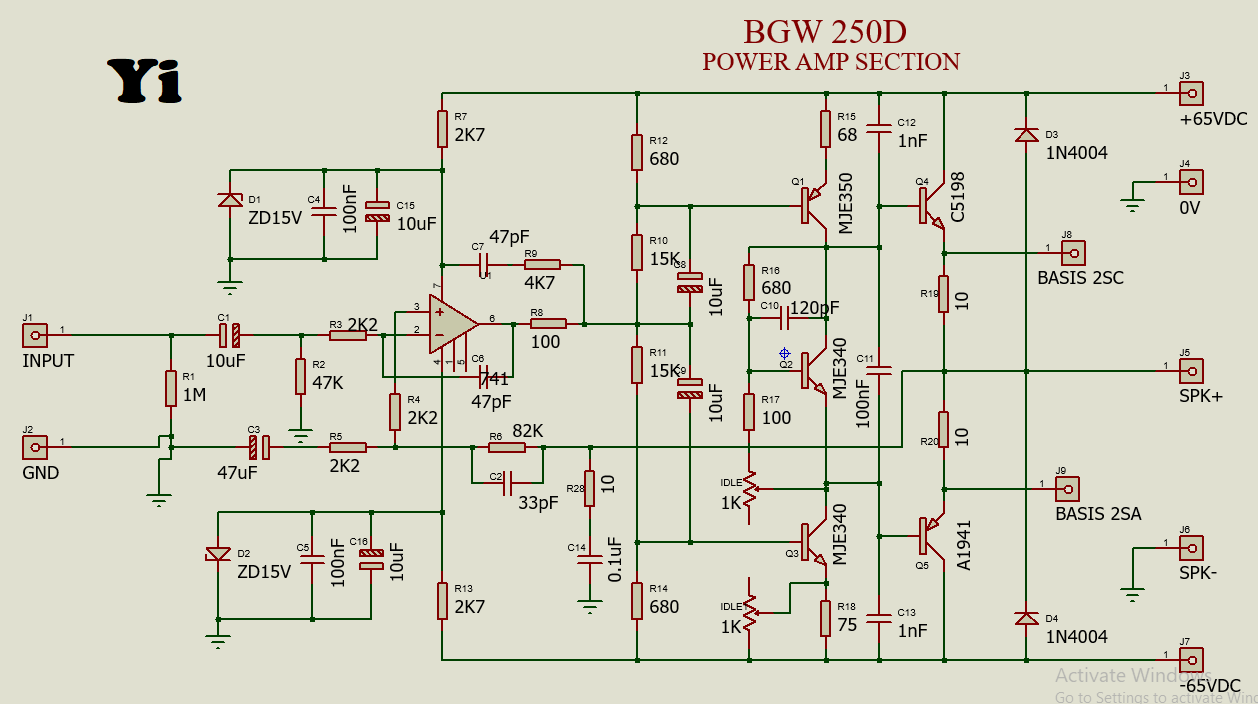

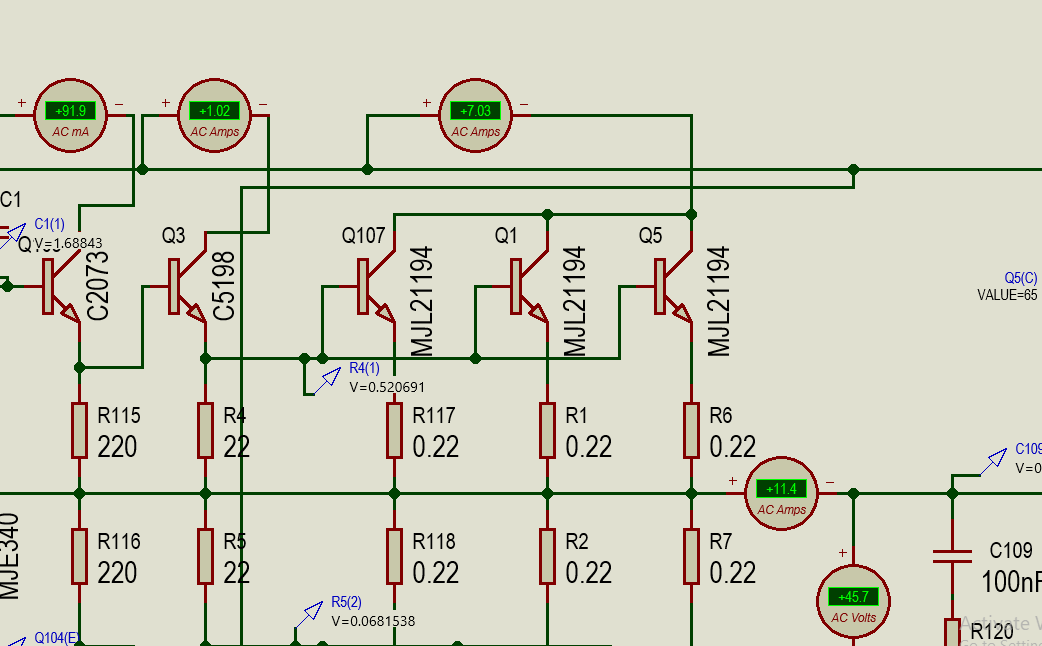

Berikut ini adalah schematic Diagram driver Power BGW250D
Tegangan supply untuk Driver Power ini adalah 65VDC, yang berarti masih memungkinkan untuk membikin sebuah Power Amplifier dengan daya hingga 400W pada beban 4 Ohm.
Tentu saja resistor dropper tegangan R7 dan R13 harus menggunakan resistor dengan kemampuan daya 3W untuk antisipasi panas berlebihan.
Pada rangkaian ini menggunakan Driver Output berupa transistor Daya dengan nomer C5198/ A1941 yang memililki dissipasi daya hingga 100W menurut DATASHEETS.

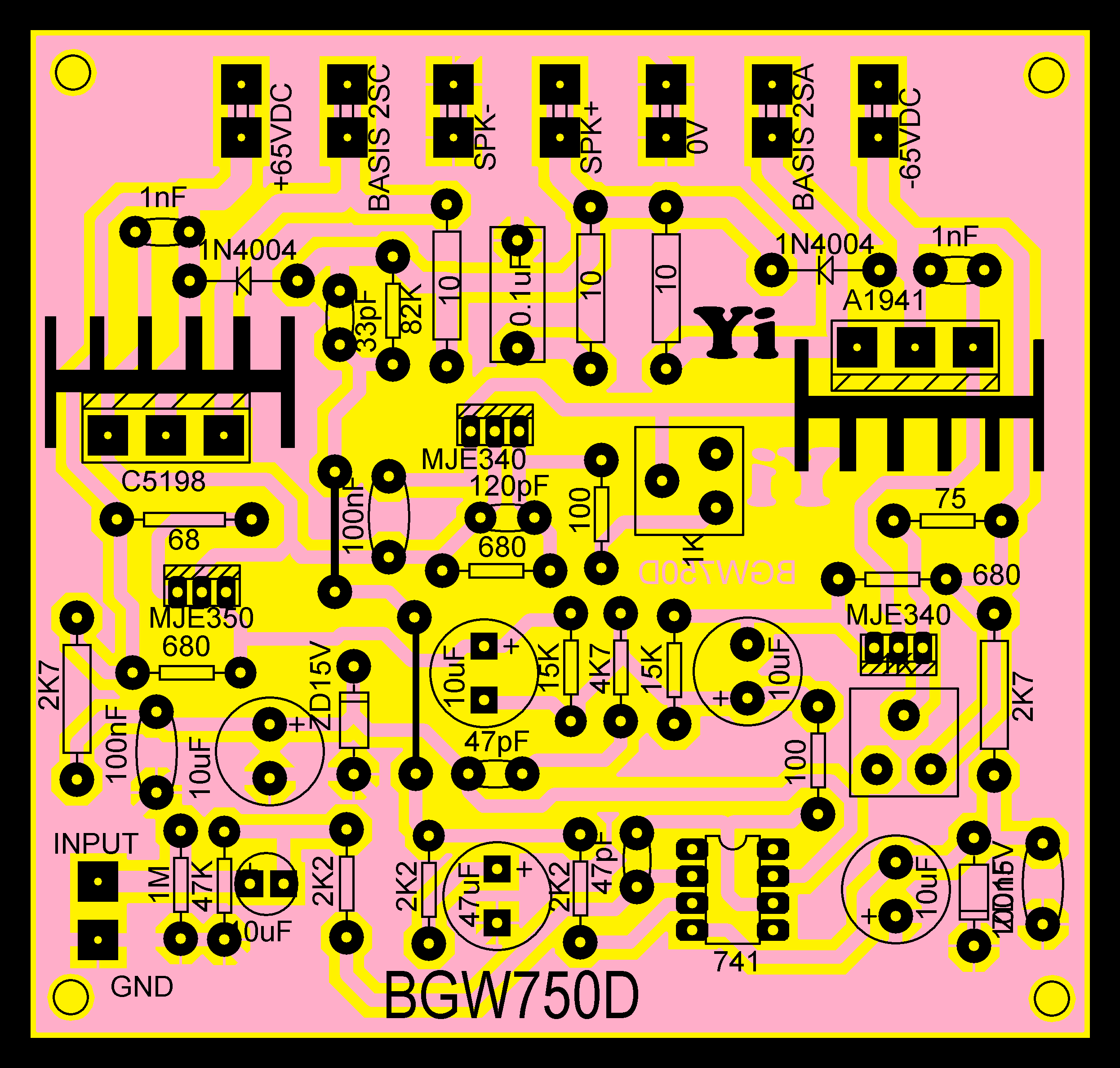

LAYOUT KLONING DRIVER BGW250
Setelah gambar ulang selesai, maka selanjutnya adalah melakukan rancangan Layout untuk PCB ini.

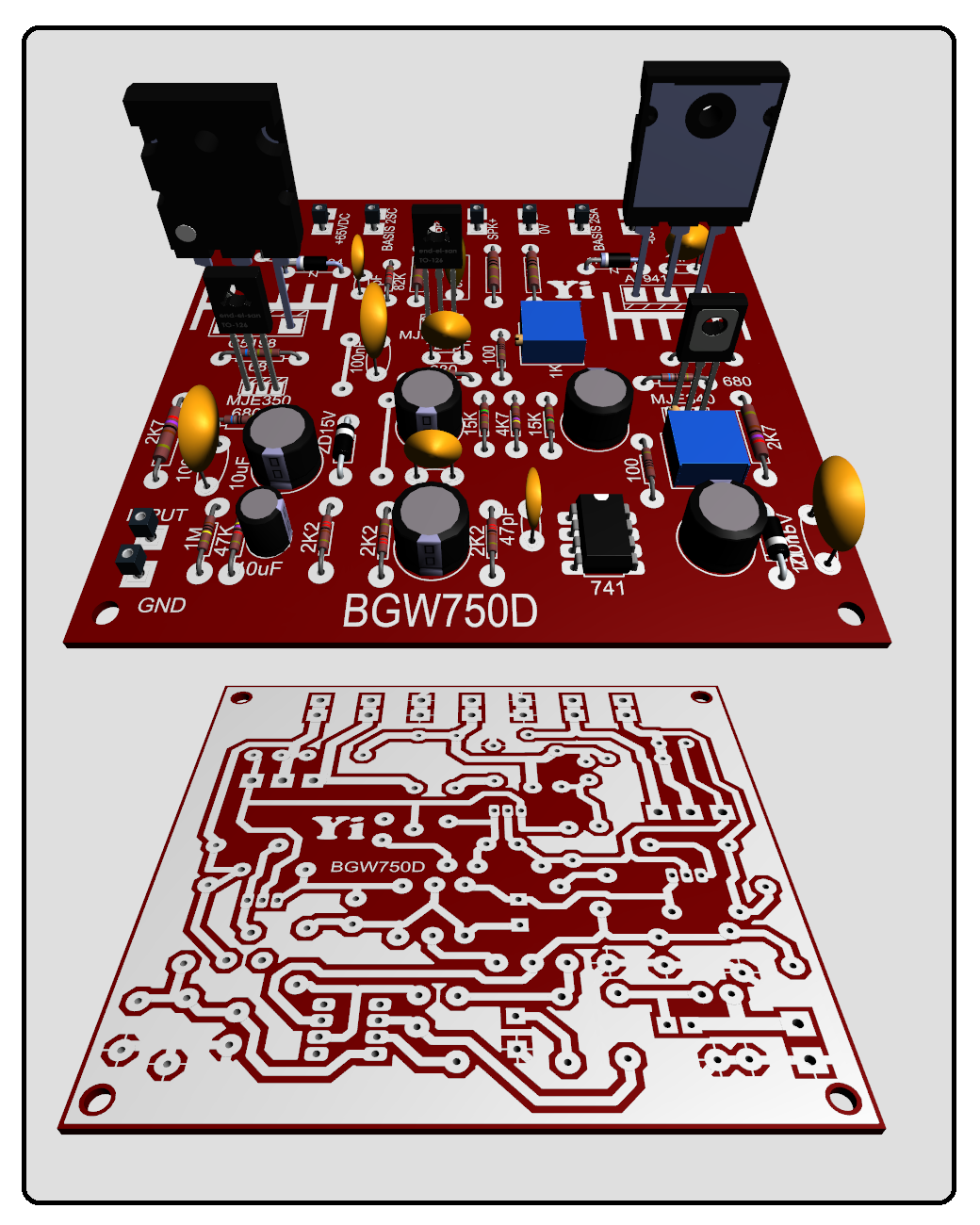

Penampakan PCB setelah komponen terpasang adalah seperti berikut ini.
Kloning Power Gitar GIBSON GA300 masih bisa anda gunakan sebagai power Amplifier dengan karakter FLAT dengan mengubah beberapa komponen yang terlibat di dalam rangkaian.
GIBSON GA300 pada rangkaian aslinya adalah sebuah Amplifier gitar menggunakan Tabung Hampa sebagai komponen utamanya.
Namun saya menemukan sebuah File berisikan skema dengan nama GA300 versi transistor.Dan setelah saya cari kembali, GA300 tidak ada dalam mesin pencari.
Karena itu saya mencoba untuk membikin kloningan Power ini mengingat schematic yang tidak begitu rumit dan sepertinya memerlukan biaya murah untuk membikin kloningan amplifier ini.
Table of Contents
SKEMA AWAL

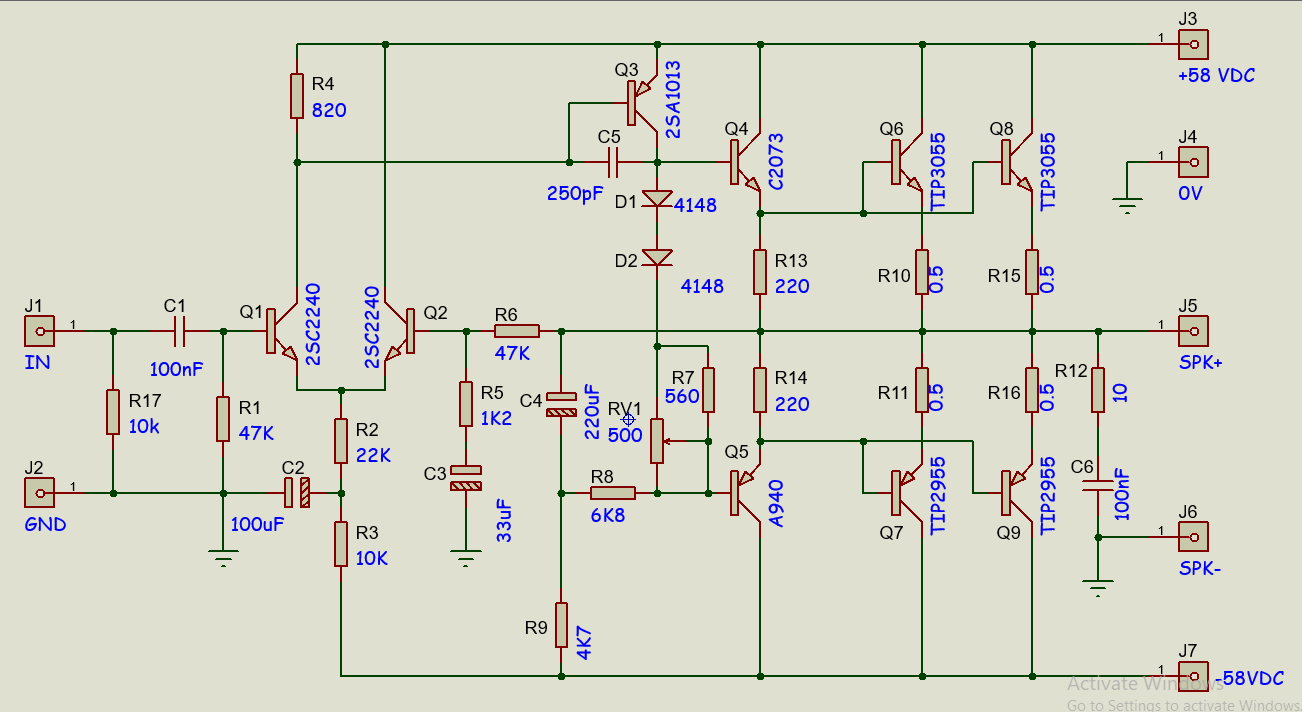

Berikut ini adalah skema hasil gambar ulang dari GIBSON GA300.
Tegangan yang diperlukan untuk rangkaian ini adalah 58VDC.
LAYOUT KLONING POWER GITAR GIBSON GA300

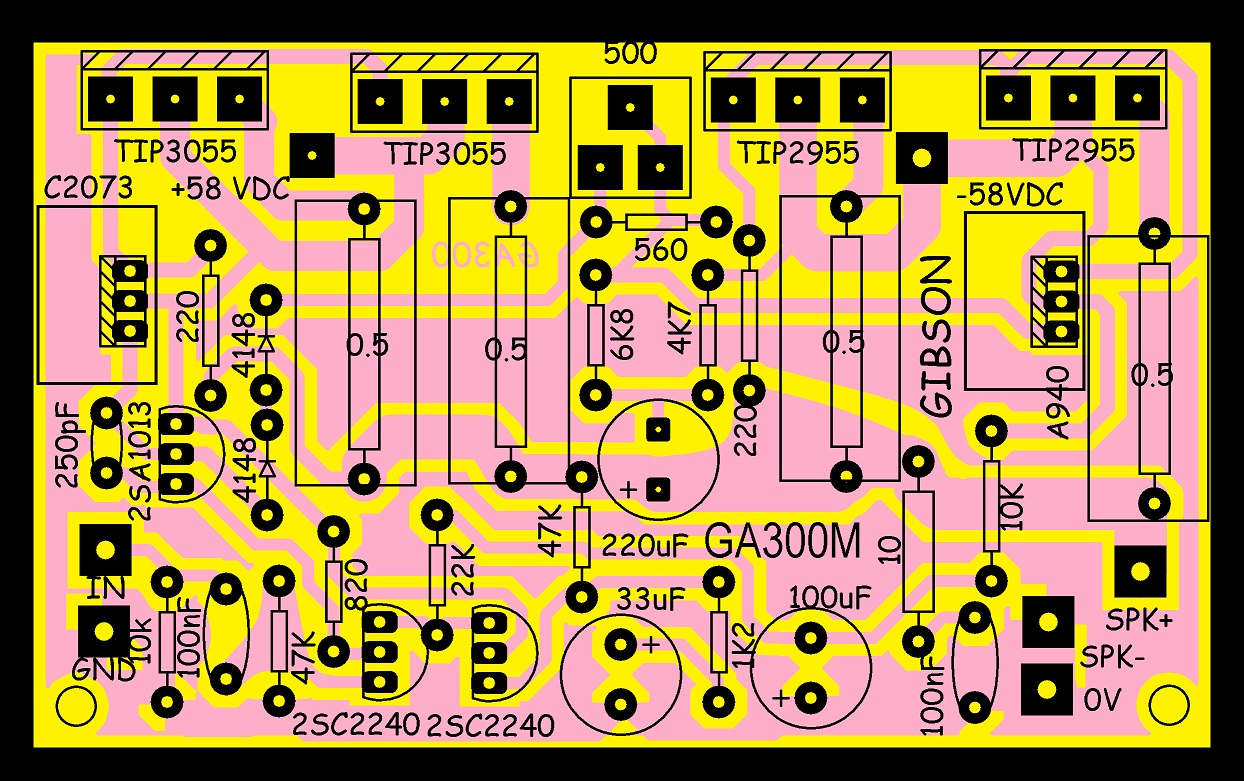

Rancangan hasil Layout untuk PCB menjadi seperti gambar di bawah ini.
Setelah Layout selesai, maka saya harus membikin PCB untuk prototype percobaan.

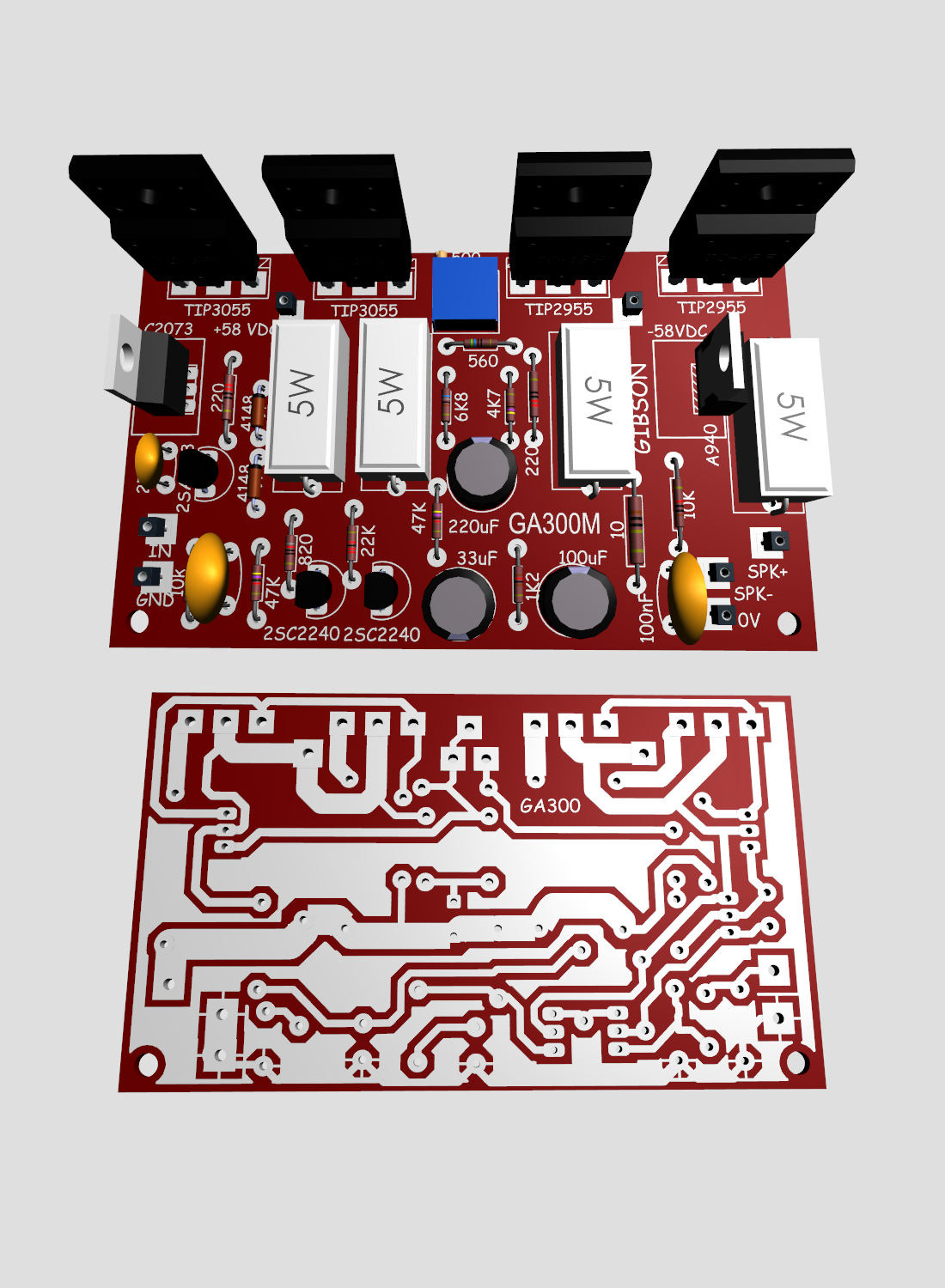

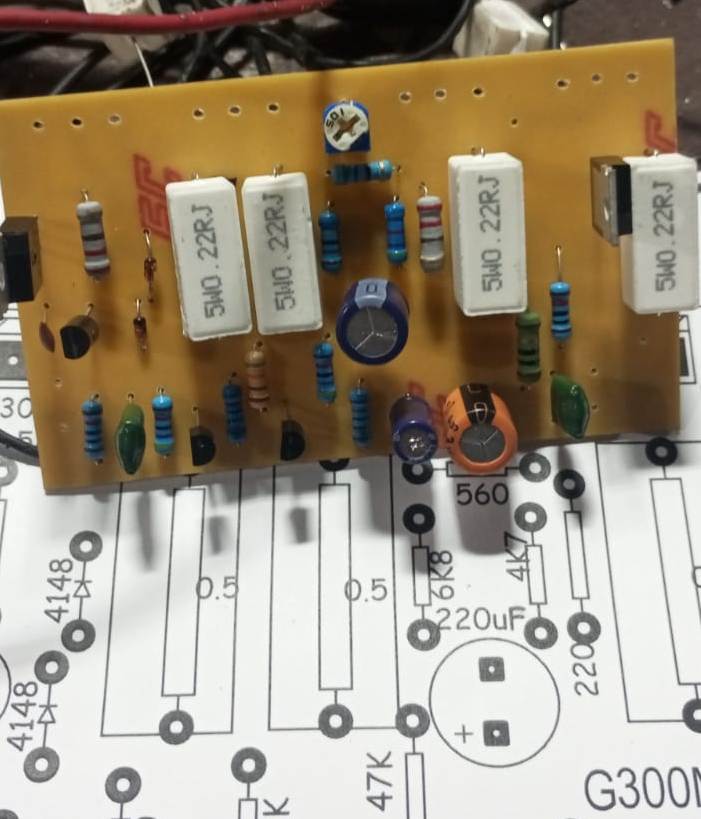

Hasil pemasangan komponen setelah itu adalah seperti gambar di bawah ini.
Hasil pengetesan rangkaian menunjukkan hasil yang menggembirakan.
Tegangan Output ke Speaker adalah 0,01VDC pada posisi tidak ada musik.
Tegangan VCE pada servo Driver adalah 2,1VDC dan saya rasa ini sudah bagus.
Kloning Power SUBWOOFER JBL TLX PS12 ini telah saya bikin menjadi karakter FLAT, dan memerlukan 2 set transistor 100W yaitu pasangan 2SD718/2SB688 dengan supply 45VDC simetris.
Pada rangkaian kloning ini tidak banyak komponen yang saya ubah karena hasil simulasi sudah menyatakan bagus dan siap untuk membikin prototypenya.
Table of Contents

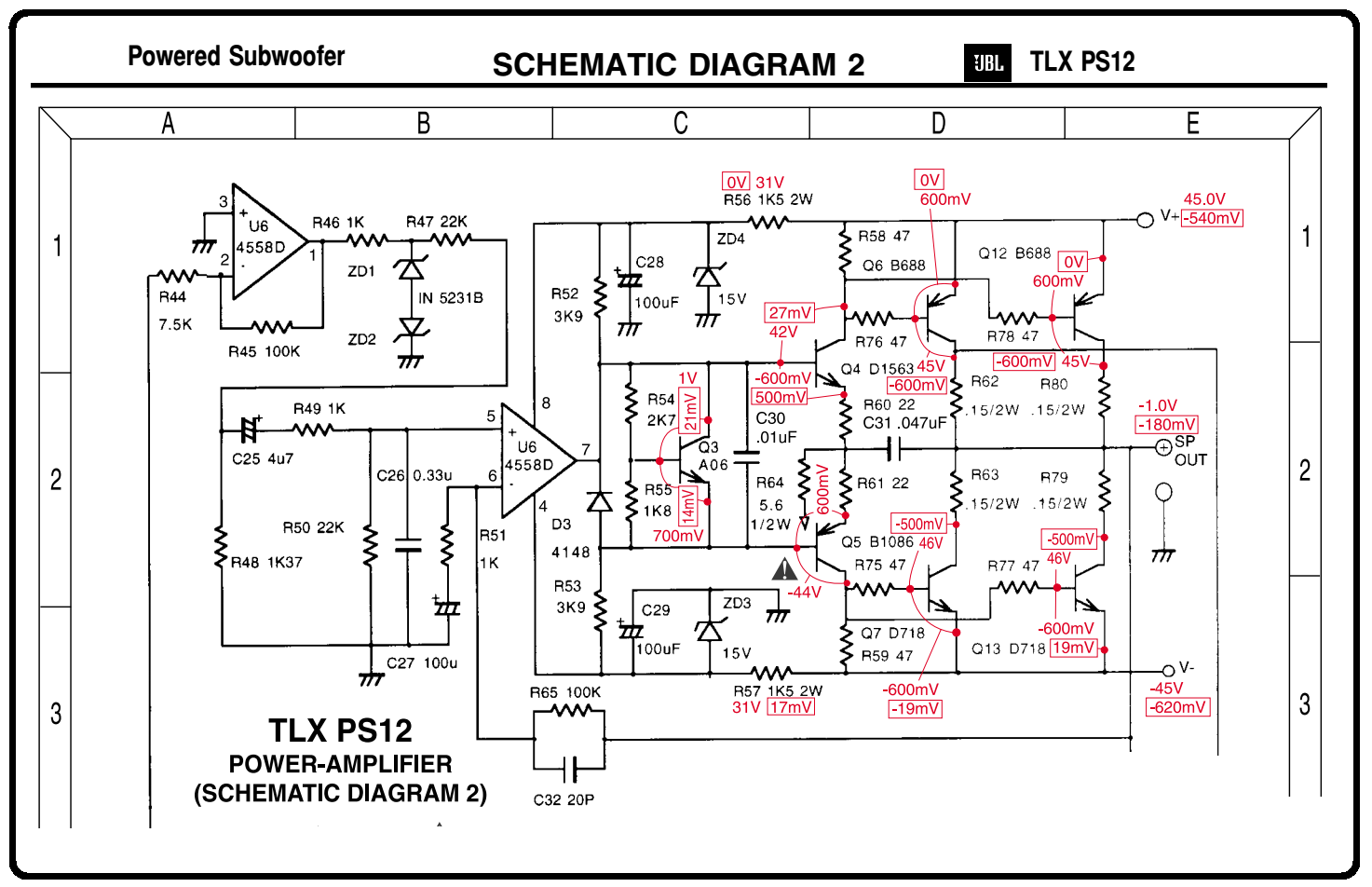

SCHEMATIC AWAL
Berikut ini adalah potongan skema dari JBL TLX PS12 setelah proses pangkas dan edit.

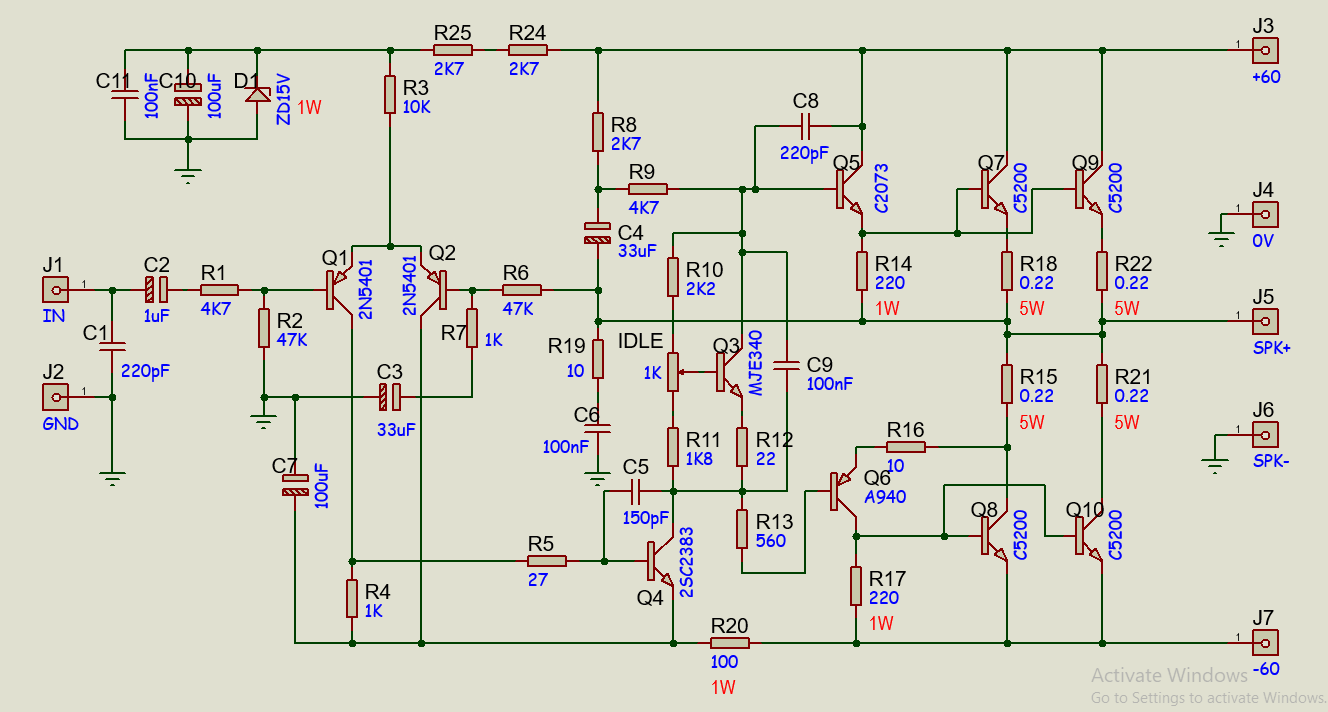

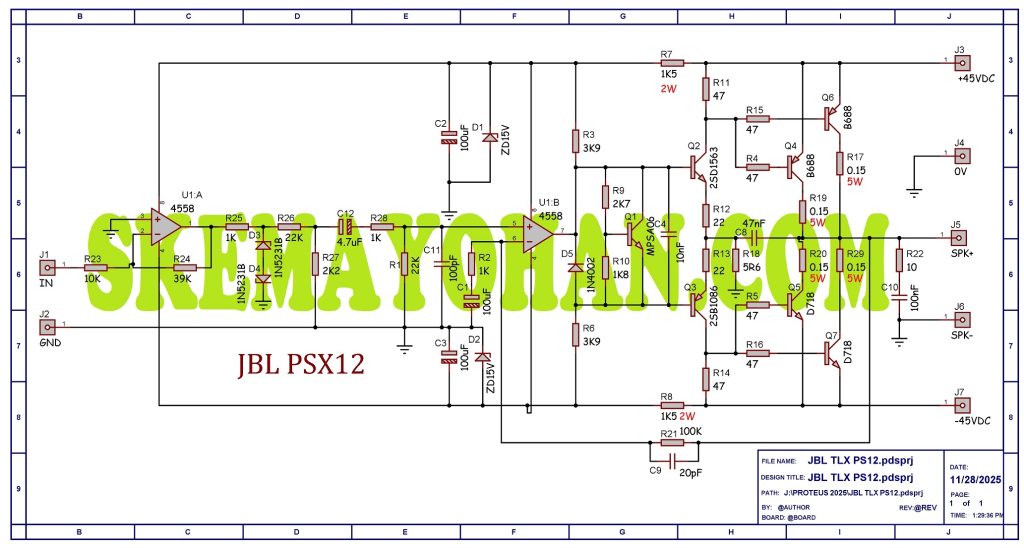

SKEMA GAMBAR ULANG
Dalam skema gambar ulang ini hanya beberapa resistor yang telah saya ubah menyesuaikan standart rangkaian umum.
c

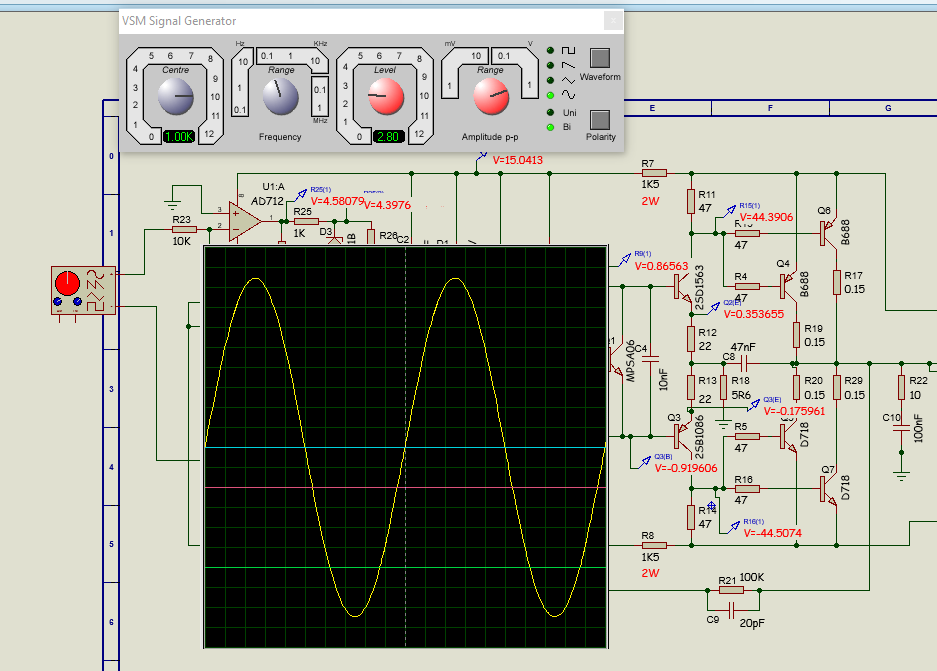

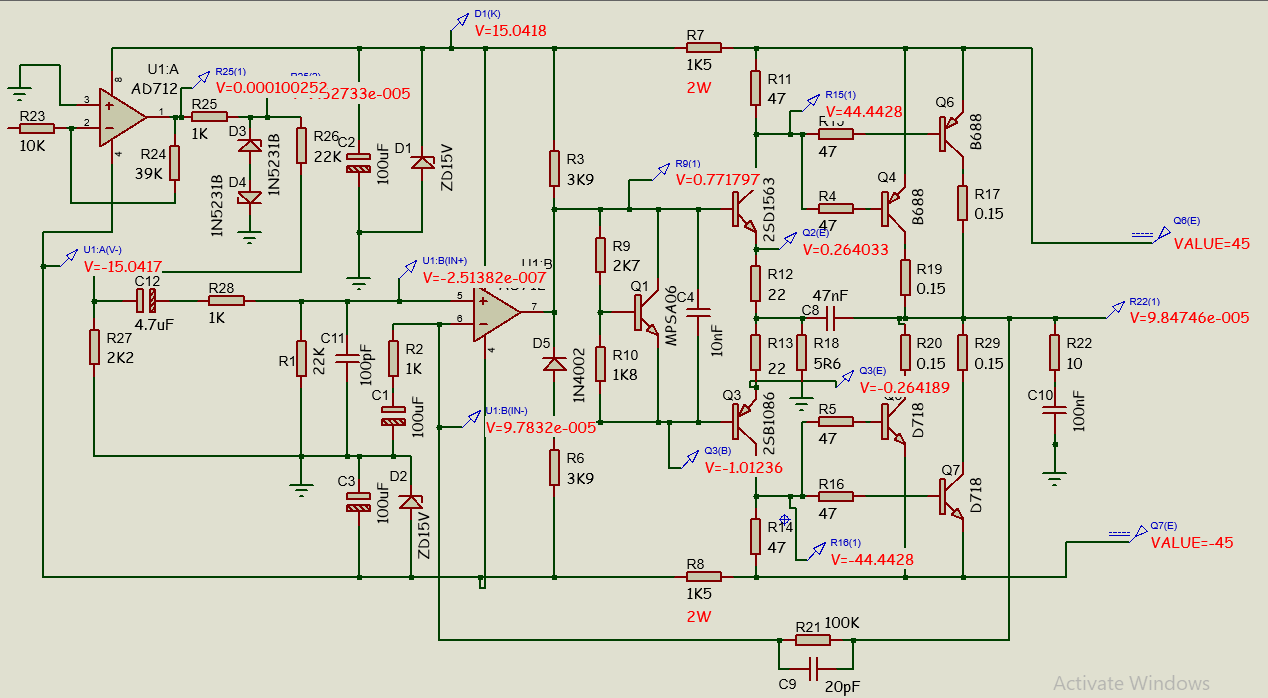

SIMULASI RANGKAIAN
Setelah gambar selesai maka saya harus melakukan simulasi rangkaian dengan memberikan tegangan Dc serta sinyal AC untuk memastikan gambar ini menedekati hasil yang sama dengan aslinya
Hasil Simulasi AC juga membuahkan hasil yang bagus.
Sinyal puncak output bisa mendekati tegangan supply adalah yang paling optimal.
LAYOUT PCB KLONING POWER SUBWOOFER JBL

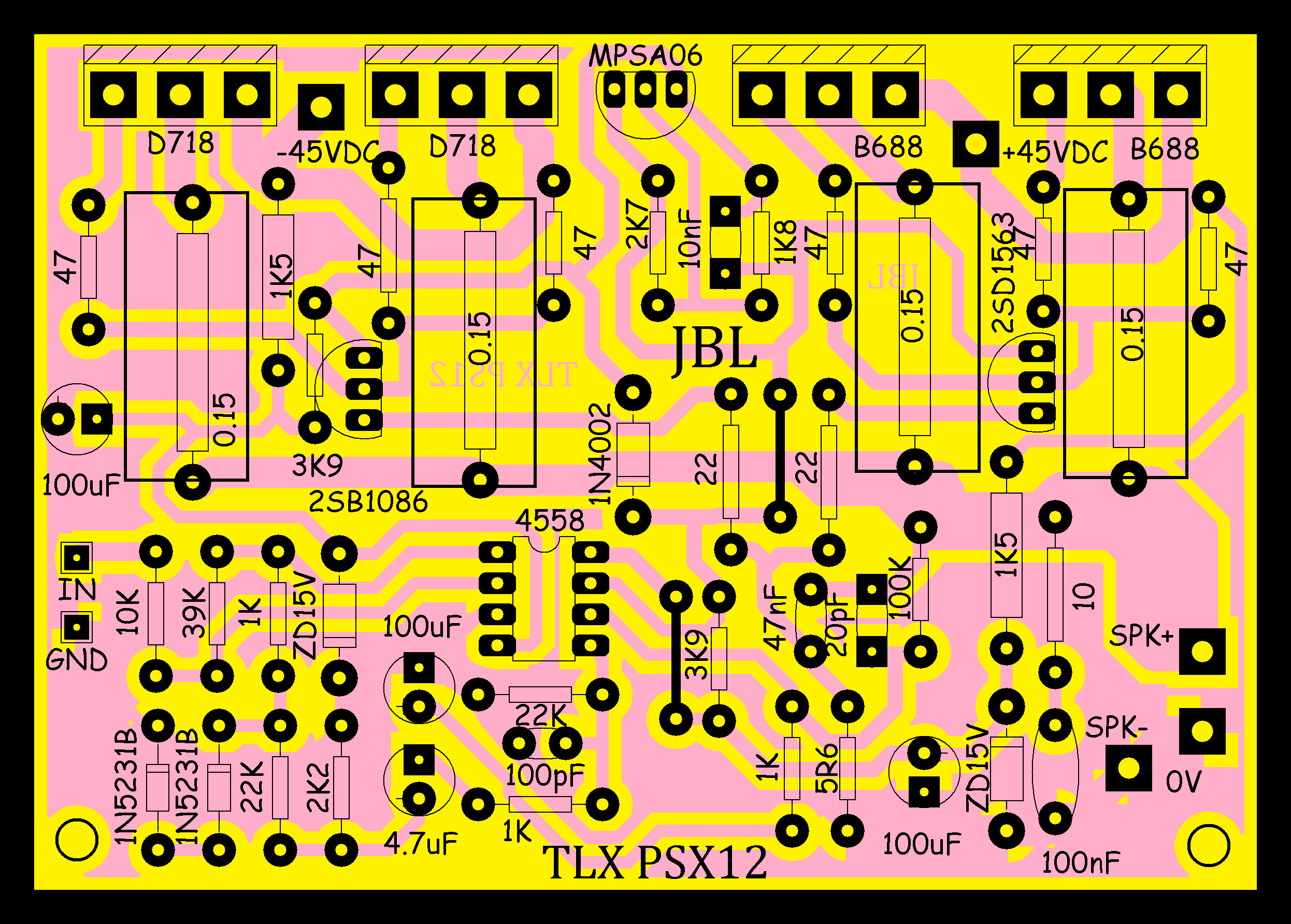

Berikut adalah rancangan Layout PCB setelah gambar ulang dan Simulasi.

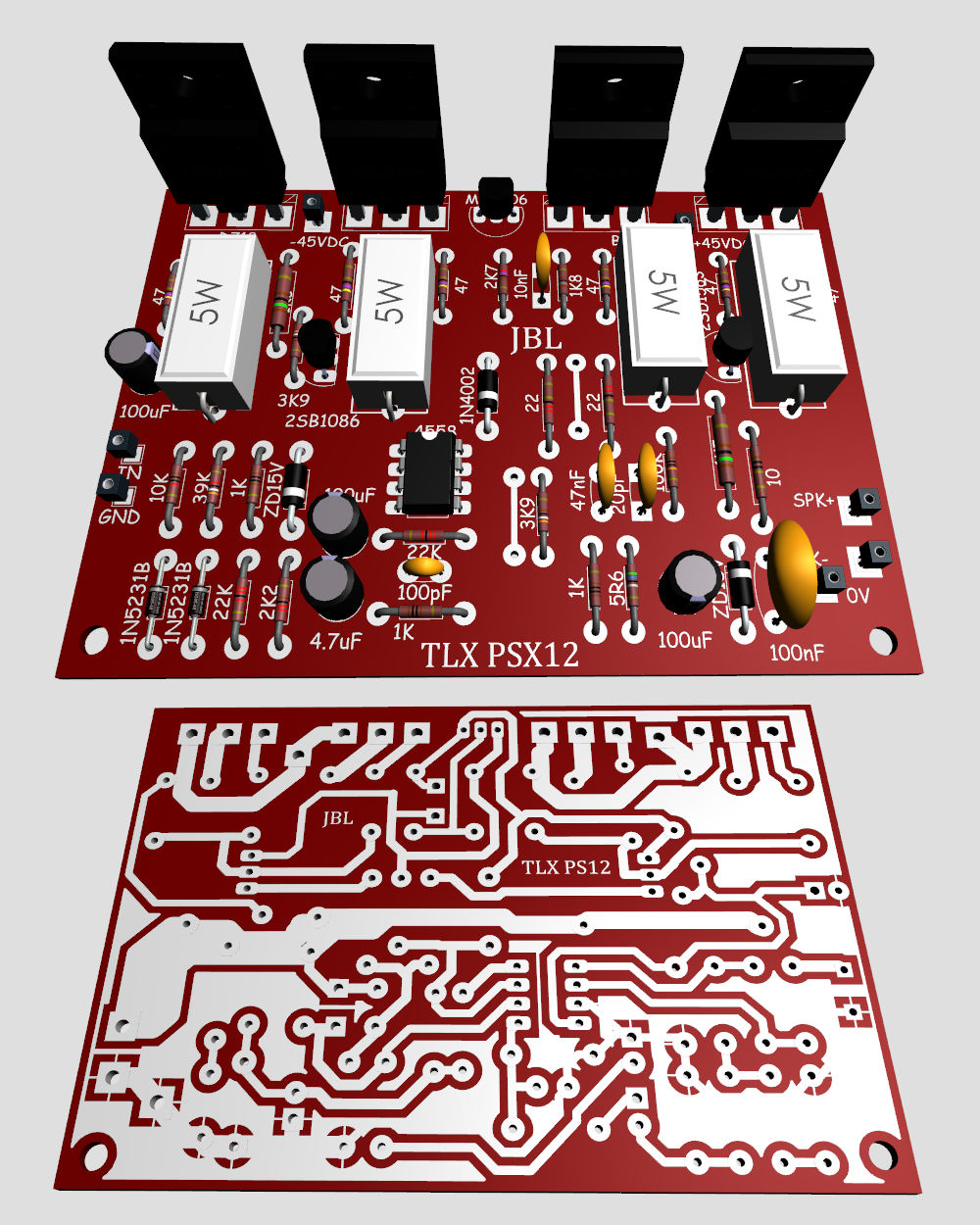

Kemungkinan penampakan komponen setelah terpasang pada PCB adalah seperti gambar di bawah ini:
Kloning Power NAD160 adalah sebuah catatan saya dalam membikin rancangan dan membuat prototype Power Kloning sebauh Power Audio buatan NAD pada era 70-an lalu.
Sebelumnya, NAD160 adalah sebuah radio penerima dengan Power Amplifier di dalamnya serta mengeluarkan daya yang tidak begitu besar.
Selanjutnya saya mencoba membikin modifikasi rangkaian agar supaya mengeluarkan daya yang lebih besar
Table of Contents
SCHEMATIC MODIFIKASI KLONING POWER NAD160
Skema modifikasi awal bisa anda lihat di blog YOHAN FROM INDONESIA. Dan pada tulisan ini adalah skema terakhir rangkaian ini.

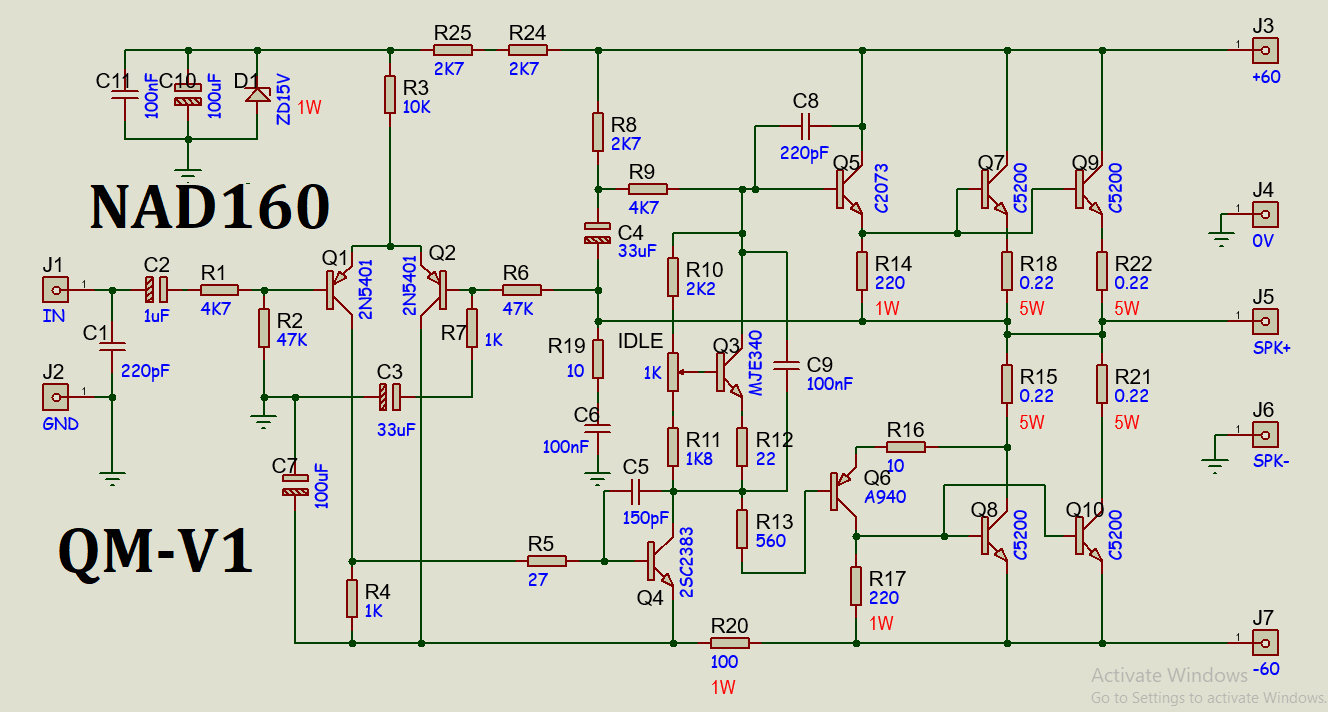

Di bawah ini adalah schematic Diagram kloning NAD160 versi 1 yang telah ada bebebrapa perubahan.
R bias untuk penentu tegangan servo Driver R10 semula 2K ganti dengan 2K2.
Tegangan untuk rangkaian ini adalah tetap pada angka 60VDC, dengan mengambil tegangan dari travo 45VCT 5A.
Pada travo ini mengalami drop tegangan ketika saya menggunakan beban Dummy Load 4 Ohm. Dugaan saya adalah travo ini terlalu kecil untuk mensupplai kebutuhan arus ke beban speaker.
LAYOUT KLONING POWER NAD160

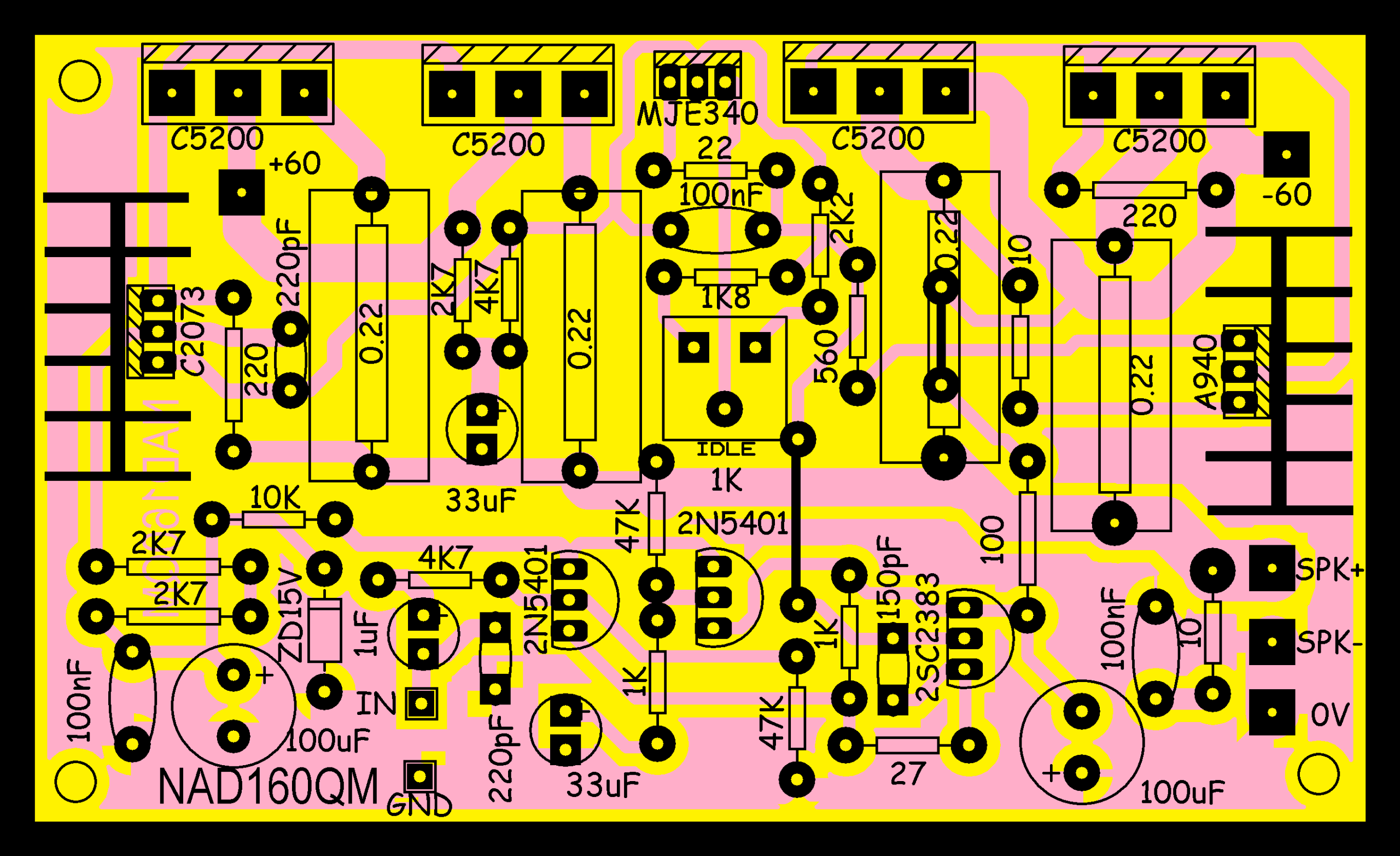

Tampilan rancangan menjadi seperti gambar di bawah ini:
Setelah Layout ini selesai maka saya mencoba membikin PCB nya.

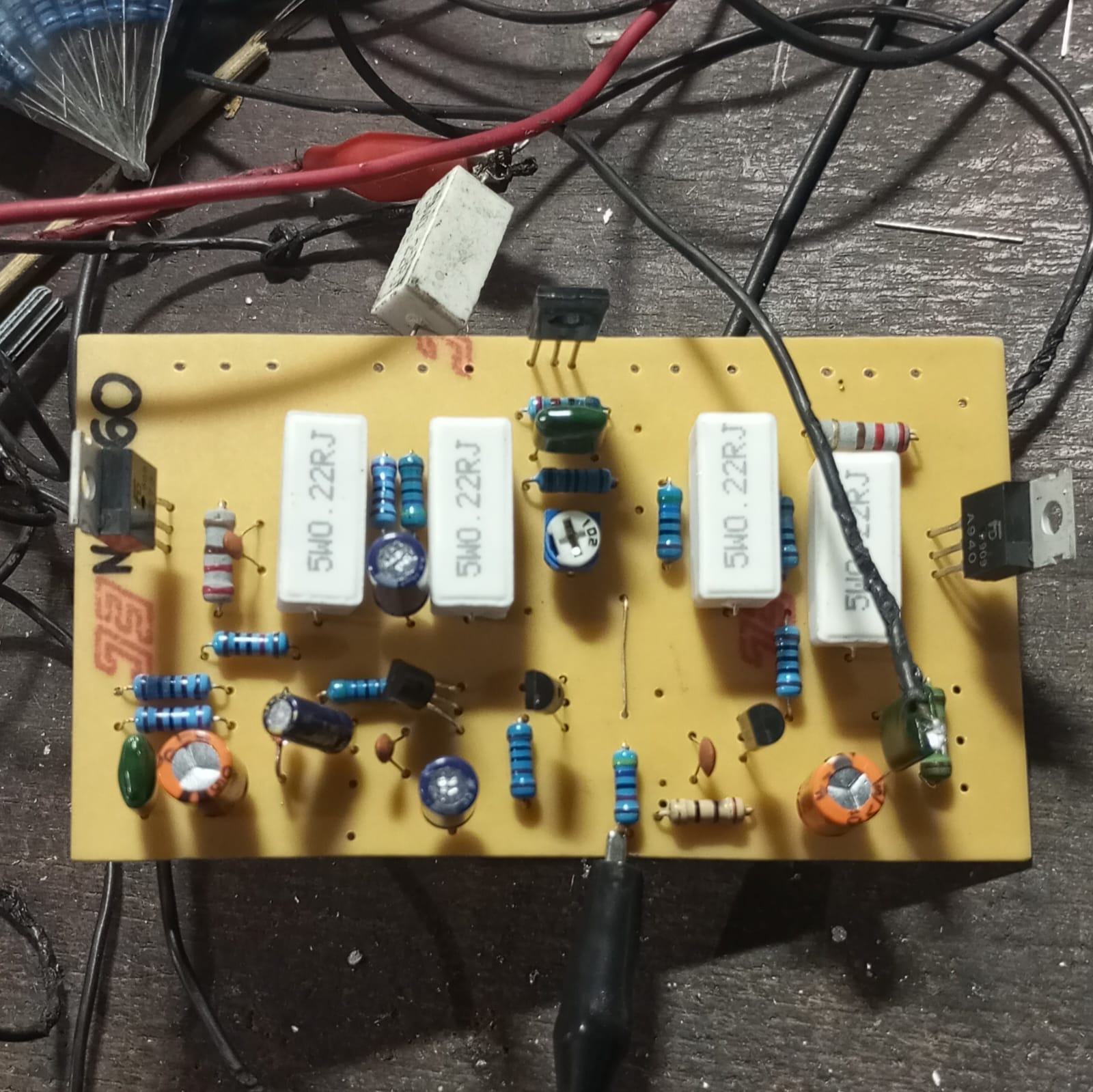

Dan PCB ini selanjutnya say pasang komponen sesuai dengan rancangan.

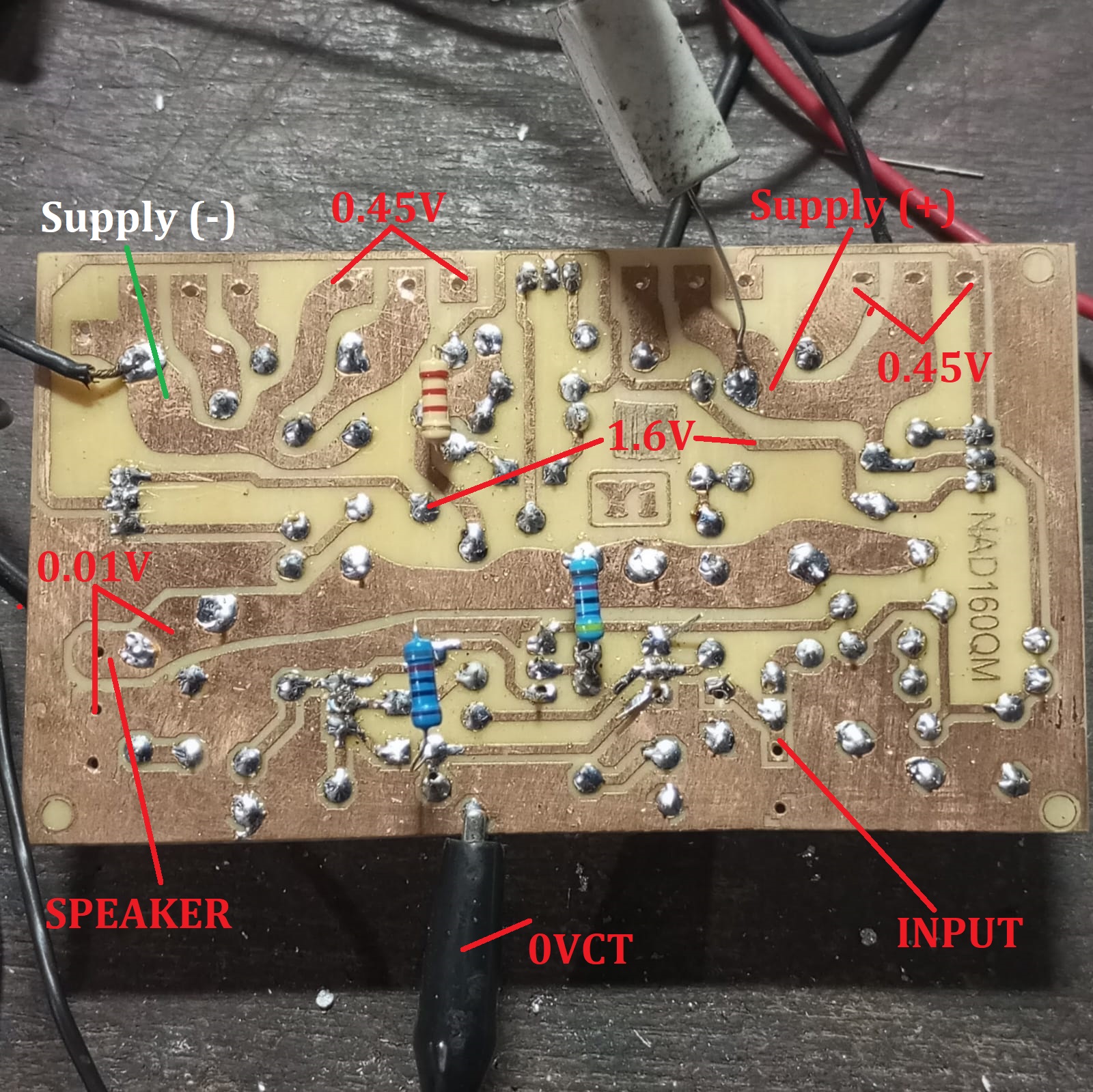

Catatan tegangan
TES DENGAN TRANSISTOR FINAL DAN TEST OUTPUT
Setelah tegangan pada titik – titik penting tidak ada permasalahan, maka saya menghubungkan transistor Final dengan PCB ini.
Hasil yang saya peroleh adalah:
Tegangan DC Output adalah 10mV,
Tegangan Output pada pada saat input diberi sinyal dari input bebas mencapai 47VAC tanpa beban.
Tegangan Output dengan Dummy Load 4 Ohm mencapai 35VAC ( Tegangan supply menjadi drop karena beban terlalu besar dan Ampere Travo terlalu kecil ).
Dengan hasil ini maka rangkaian kloning ini saya anggap berhasil.
Kloning Power GALLIEN KRUEGER 200MB adalah sebuah rancangan kloning saya untuk sebuah Power Amplifier untuk Gitar Bass yang terkenal era akhir 80-an lalu.
Menggunakan tegangan supply 43VDC simetris, 2 set transistor Final, dan OPAMP sebagai Preamp menjadikan Power Amplifier ini sebagai pilihan anda dalam memilih cita rasa amplifier.
Dalam kloning ini, saya hanya mengambil rangkaian Power Amplifiernya saja.
SCHEMATIC AWAL

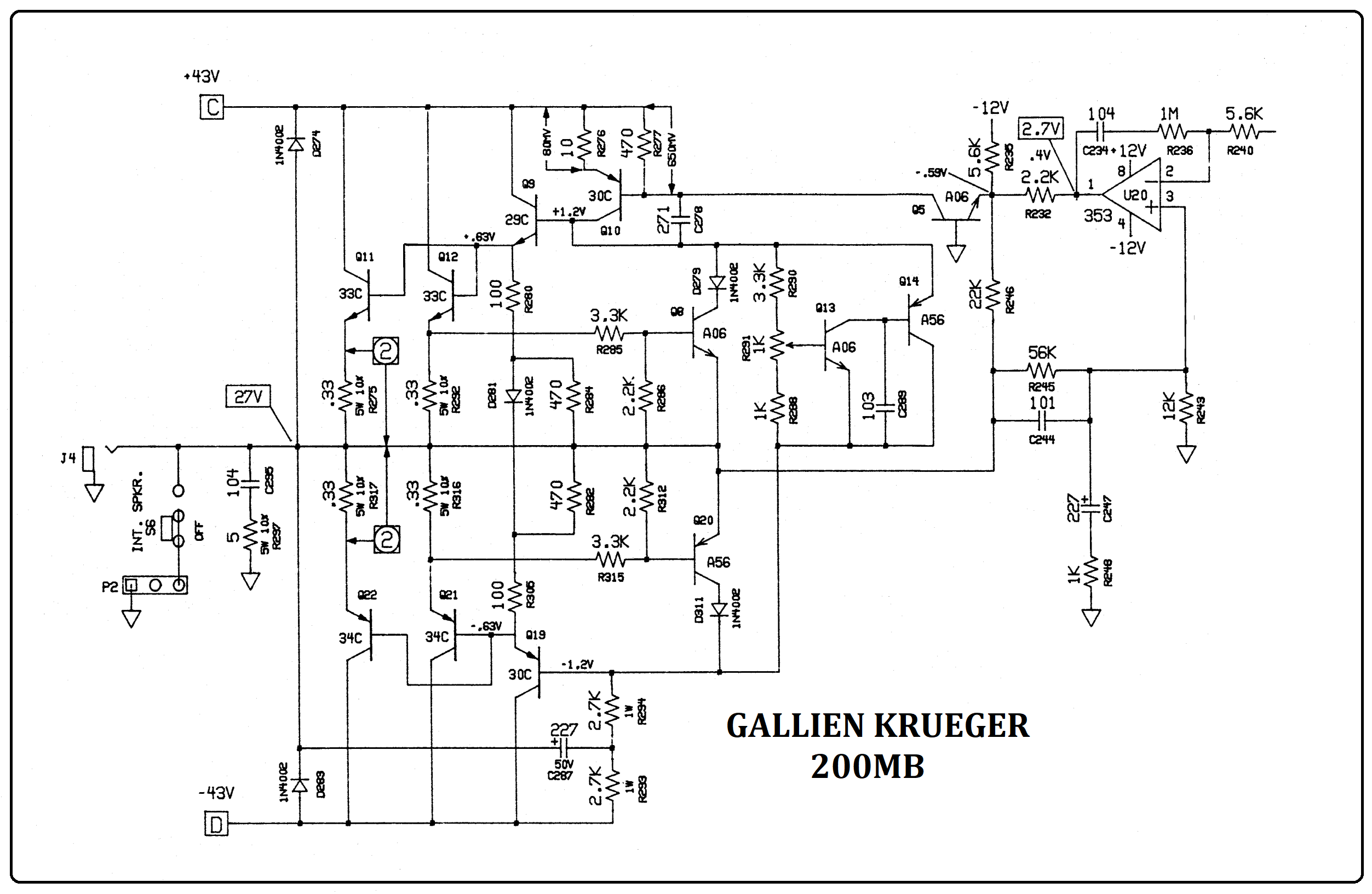

Berikut ini adalah potongan skema dari GALLIEN KRUEGER 200MB setelah pangkas dan edit.

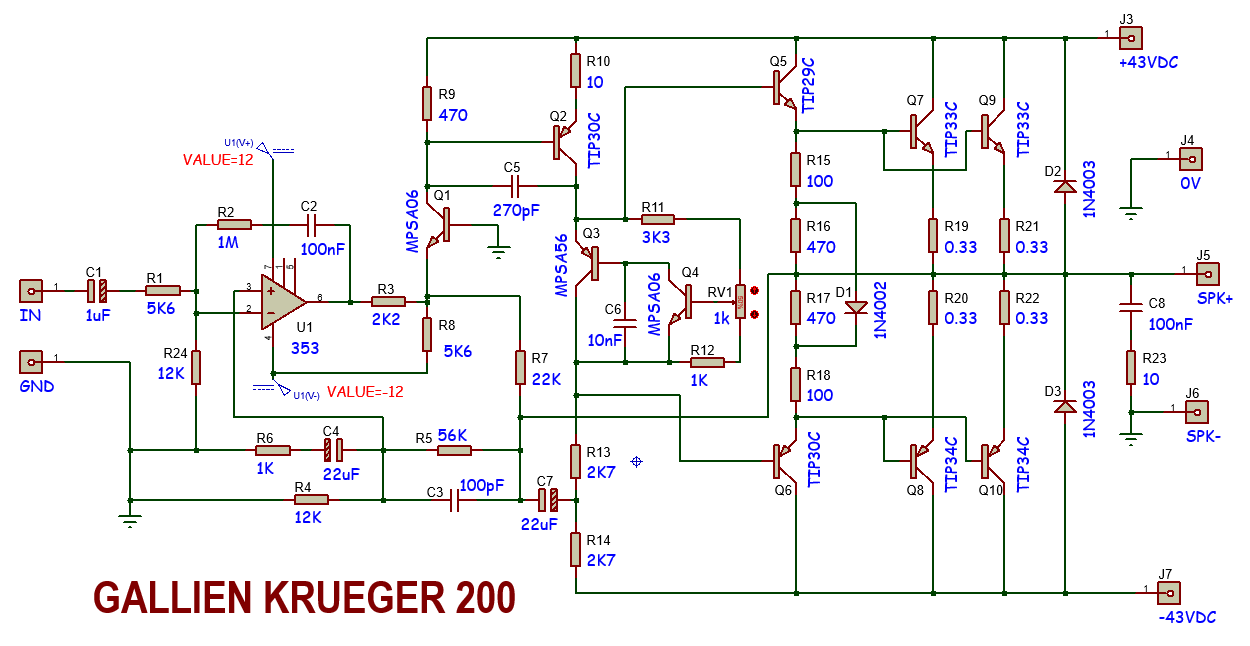

SCHEMATIC GHAMBAR ULANG
Selanjutnya dari sini saya lakukan gambar ulang rangkaian tersebut.

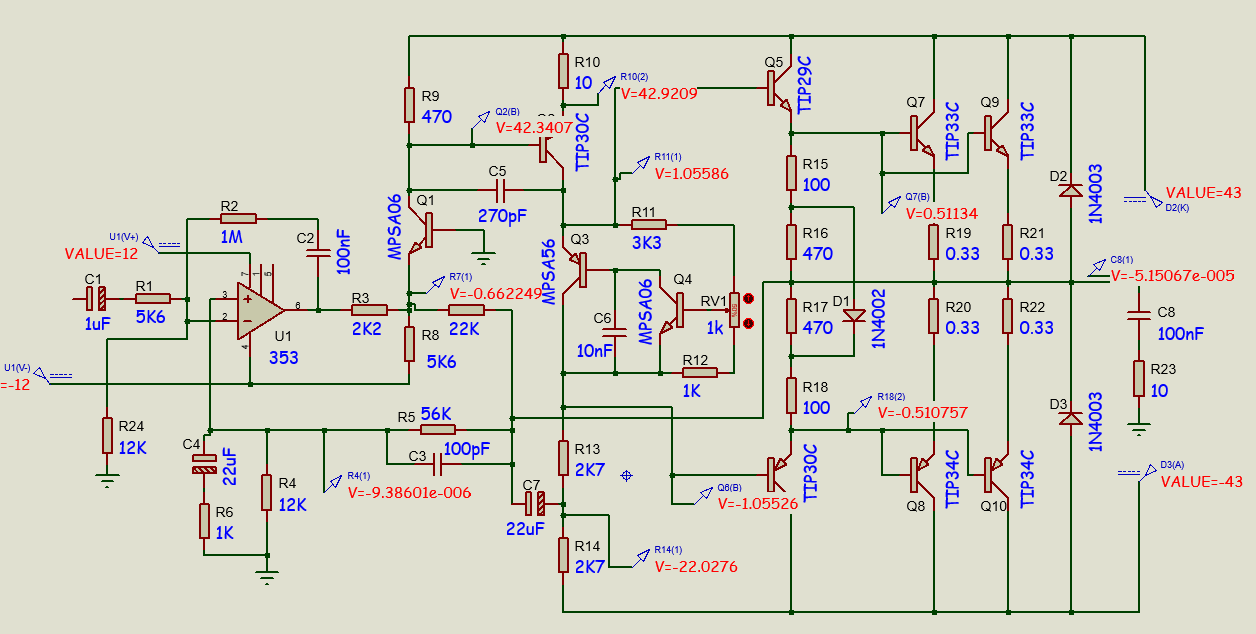

TES DC PADA KLONING POWER GALLIEN KRUEGER 200MB
Selanjutnya hasil simulasi tegangan DC pada skema gambar ulang ini adalah sebagai berikut:
Tegangan output pada rangkaian ini mendekati 0,00V. Tegangan bias untuk transistor Final juga bagus sekitar 0,51V dan -0,51V.
Dari sini kita sudah bisa melakukan simulasi tes input sinyal sinus dengan frekwensi 1kHz level 1,0Vrms.

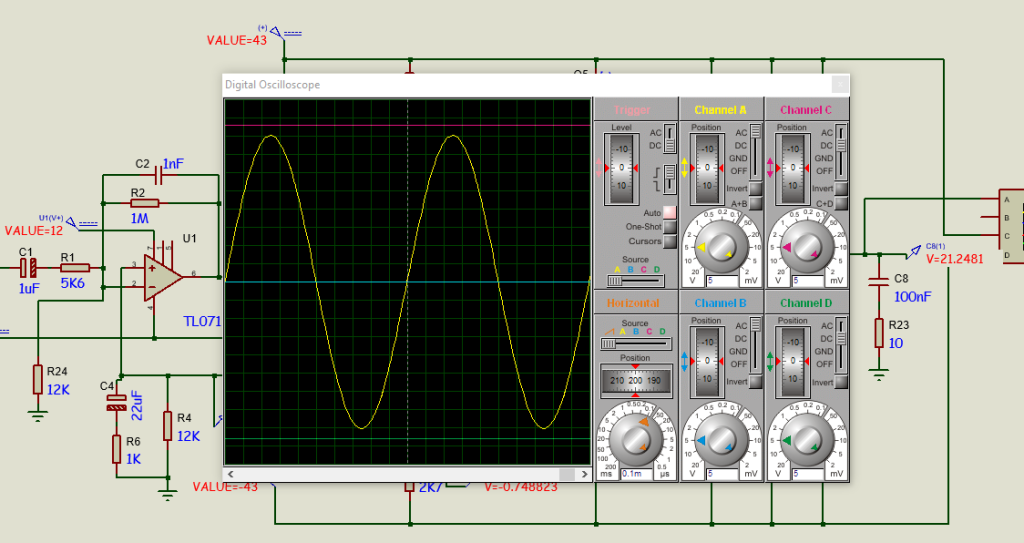

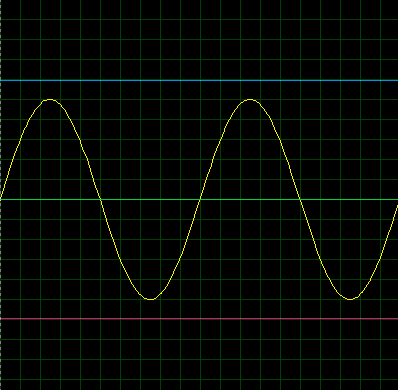

TES SINYAL SINUS 1kHZ 1VRMS
Selanjutnya hasil tes menunjukkan bentuk gambar sinyal sinus yang bagus.
Ini berarti rangkaian power ini sudah bisa kita bikin kloningannya.
Dengan keberhasilan ini maka kita sudah bisa meneruskan untuk membikin kloningan Power Amplifier dari GK200M ini.
Menyederhanakan kloning Power Amplifier JBL kali ini saya terapkan pada sebuah schematic diagram Power JBL SCS178.
Fitur Muting, speaker Protektor dan overload Protektor saya buang hingga menyisakan rangkaian Power Amplifier inti saja.
JBL SCS178 pada lembar Servis Manualnya mengatakan bahwa ia memiliki kemampuan Cut Off Frekwensi di bawah 35Hz.
Sedangkan Cut Off untuk High Frek adalah antara 40Hz hingga 120Hz terpilih menggunakan sebuah Potensiometer.
Output power Amplifier Subwoofer ini adalah 100W dengan menggunakan transistor final TIP35C / TIP36C.
Skema hasil penyederhanaan ini selanjutnya akan saya buatkan Layout PCB untuk percobaan kloning.
Table of Contents

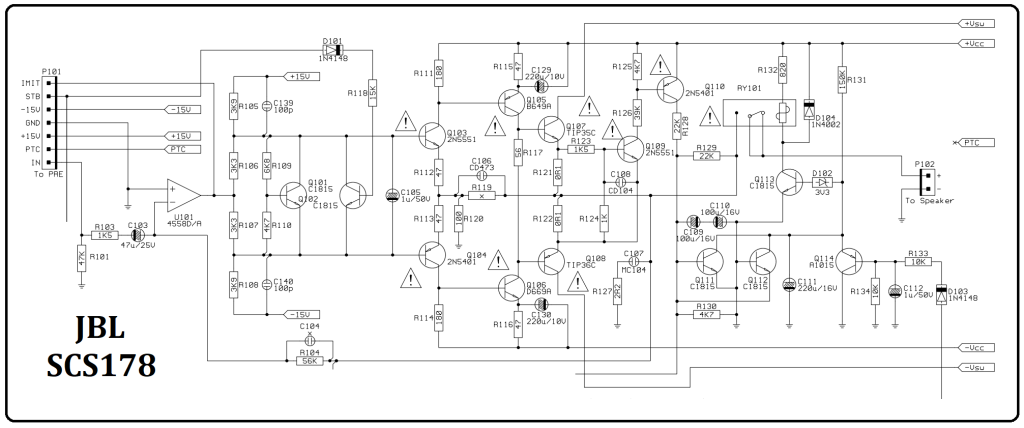

SCHEMATIC AWAL
Berikut adalah potongan skema dari JBL SCS178 setelah pangkas dan edit.
Dari gambar di atas, ada beberapa fitur rangkaian yang saya buang dan hanya ambil pokok rangkaiannya saja.
Pada skema modifikasi, saya membuang transistor untuk Limit dan rangkaian Pengaman Speaker.

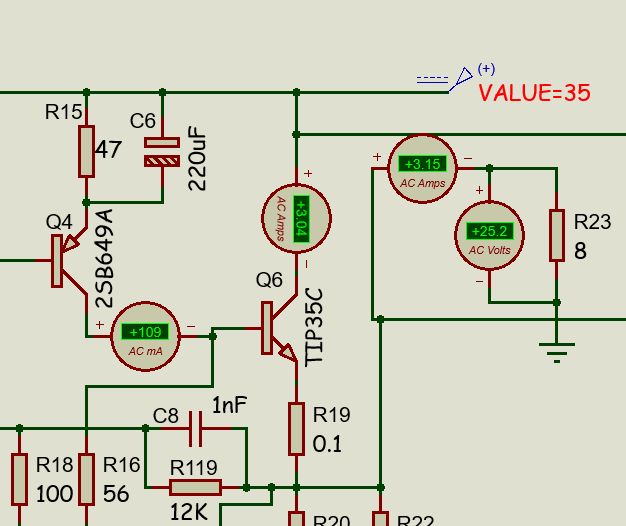

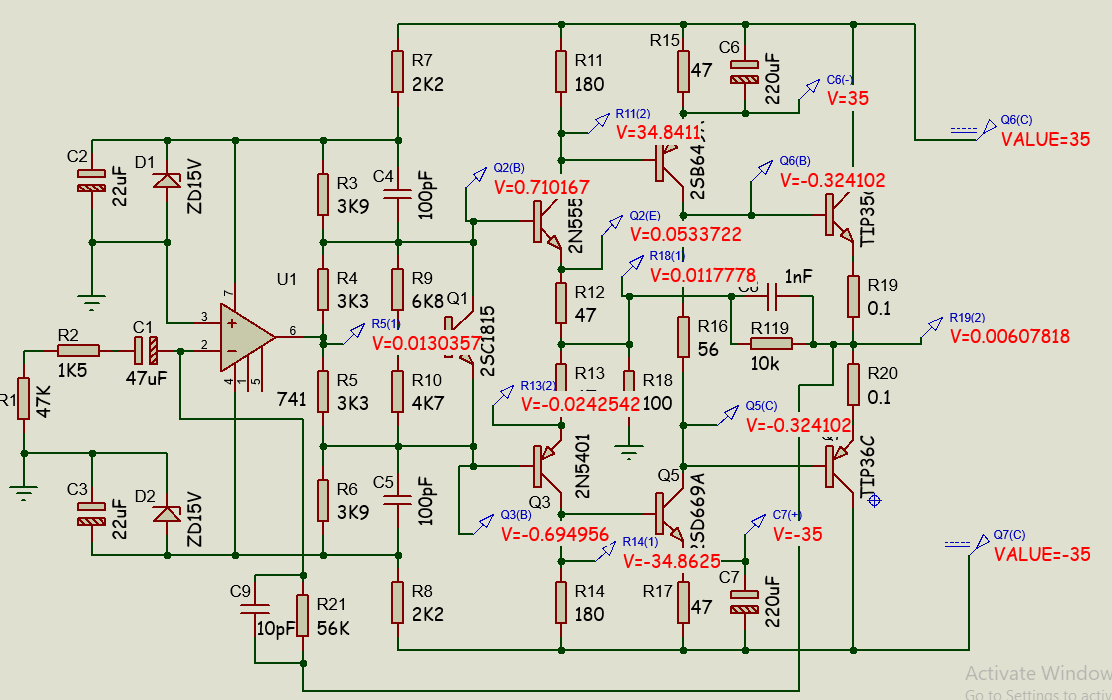

Simulasi mengunakan sinyal sinus menampilkan bentuk sinyal yang lumayan bagus. Pada tegangan supply 35VDc, Transistor final mengalirkan arus hingga 3 Ampere.
Sedangkan total arus output menuju beban 8 Ohm adalah sebesar 3,15A dan menimbulkan beda potensial hingga 25,2VAC.

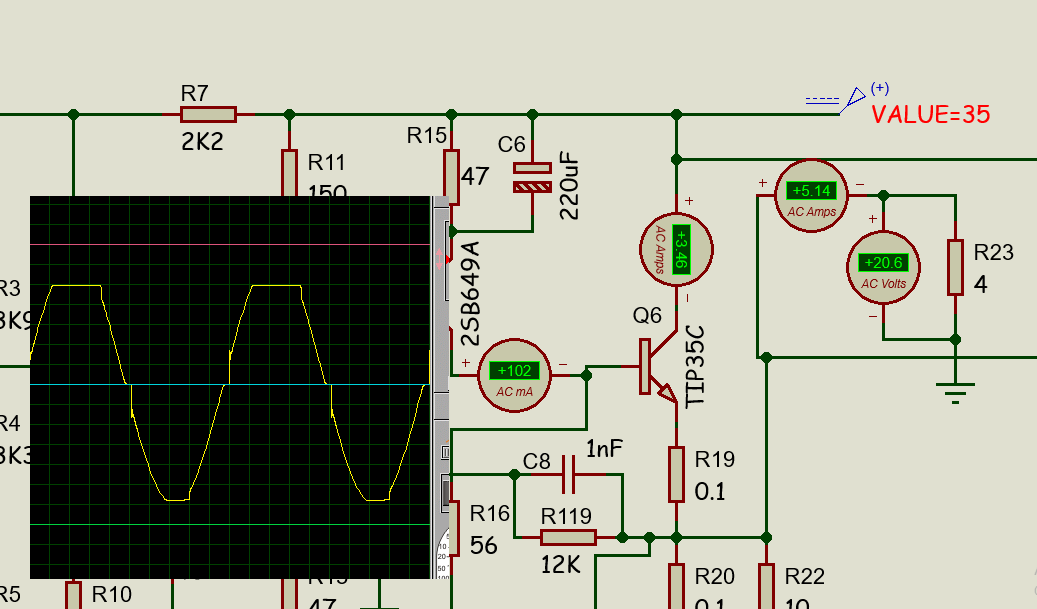

Sepertinya rangkaian Power ini tidak cocok untuk beban speake 4 Ohm. Terbukti dengan hasil simulasi Osiloskop yang memperlihatkan sinyal yang terpotong dan bentuk gelombag sinus yang buruk.
Benar Arus yang melewati beban speker 4 Ohm adalah 5 Ampere, namun bentuk sinyalnya bagi saya lumayan buruk.
Kesimpulan sementara adalah Power Amplifier ini cocok untuk beban speaker 8 Ohm.

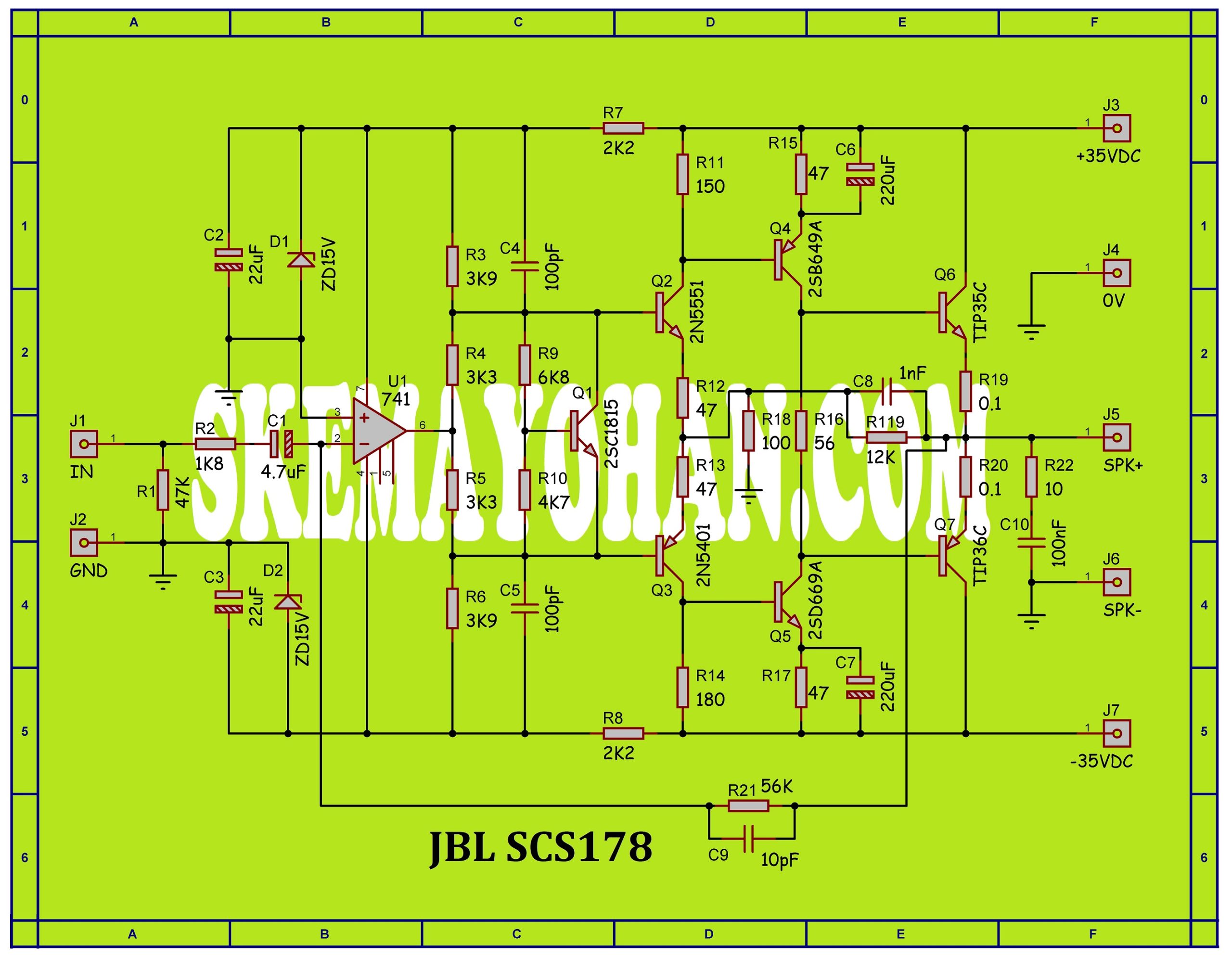

SKEMA FINAL DAN KLONING POWER AMPLIFIER JBL
Setelah melewati tes DC dan tes AC, maka kita memiliki sebuah gambar skema rangkaian Power kloning SCS178.
Tegangan supply yang akan kita mainkan adlah tetap 35VDC simetris.

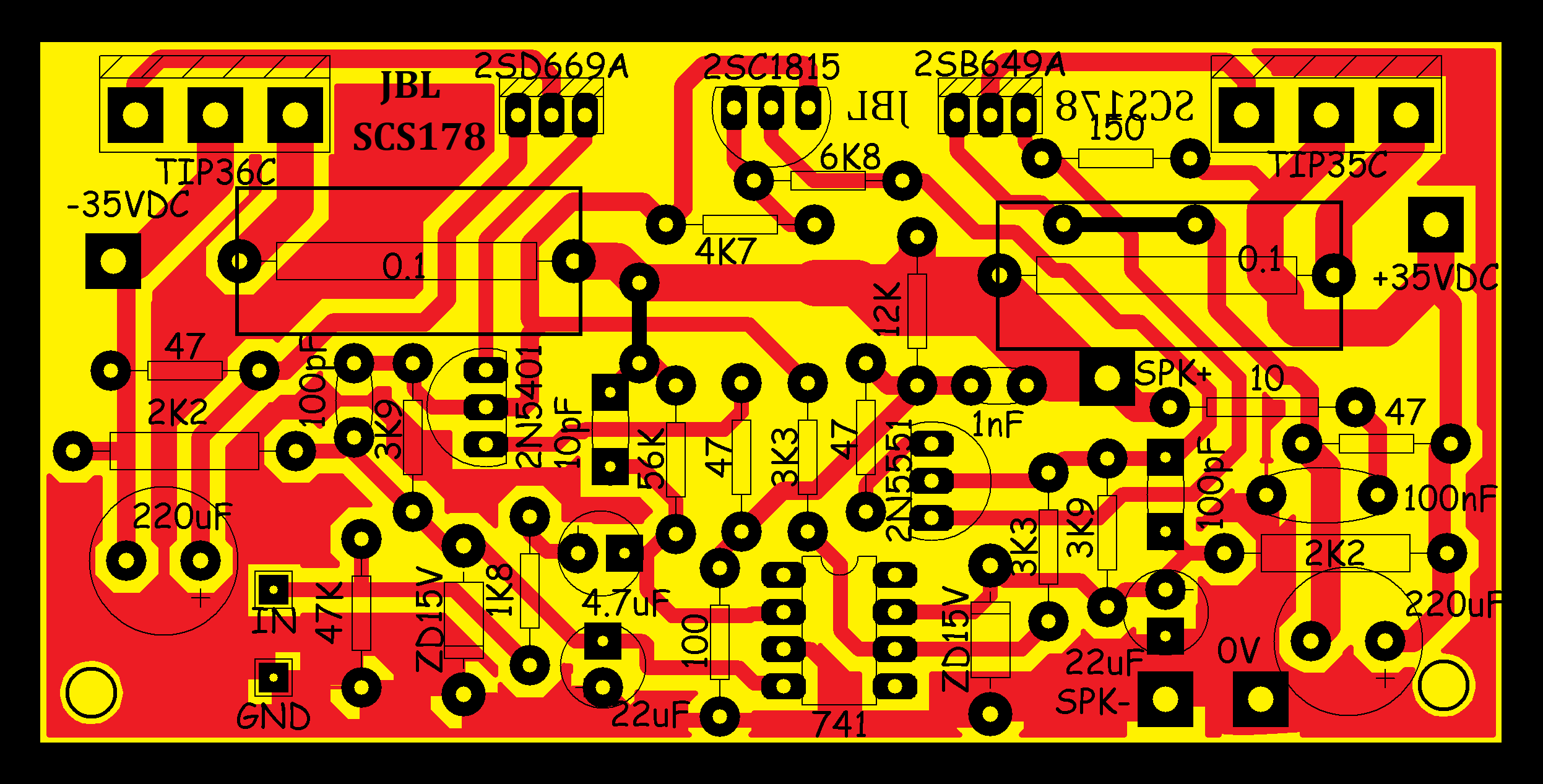

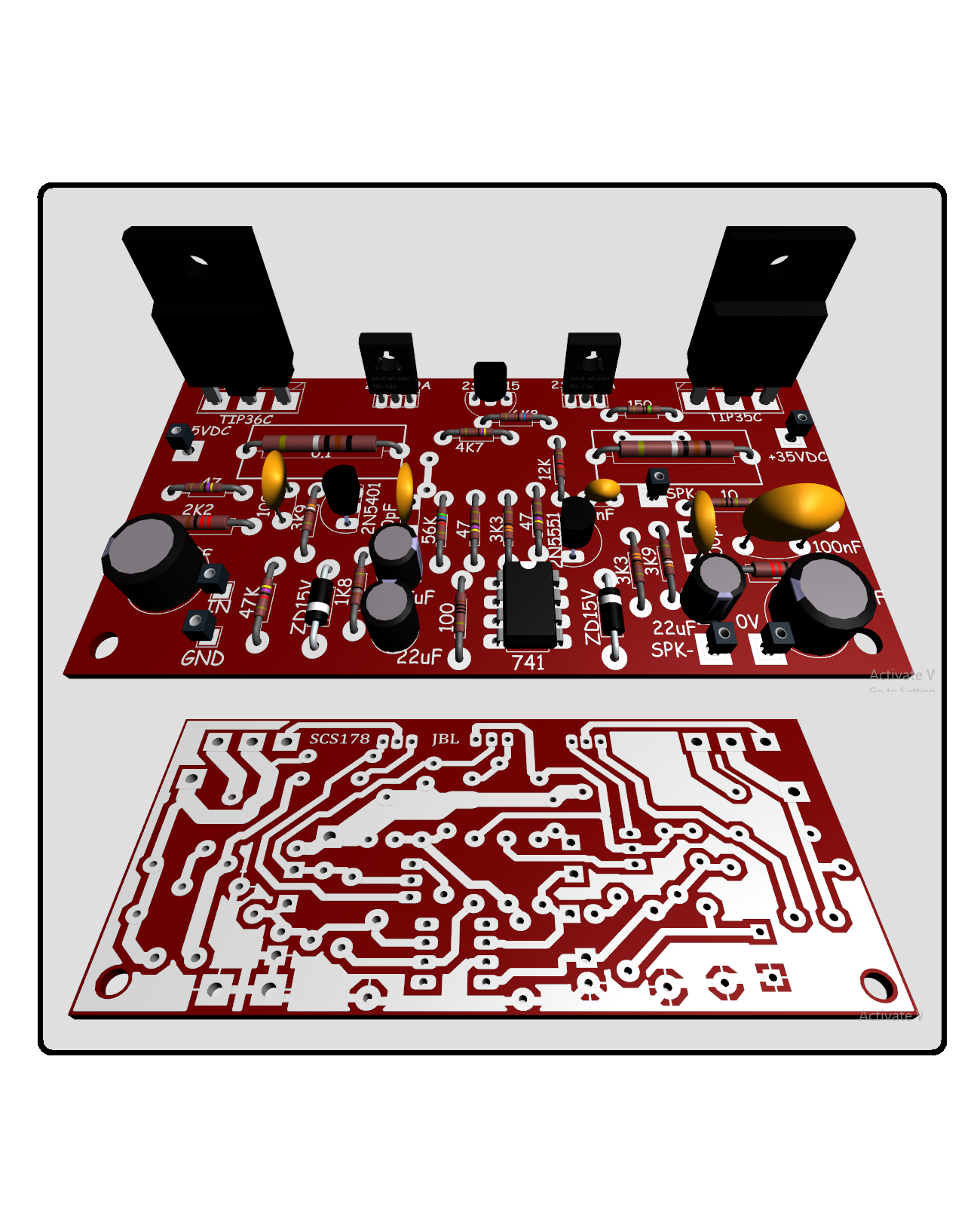

Setelah gambar akhir ini selesai, maka kita buatkan rancangan Power Amplifier Kloningnya.
PCB kit ini memakan tempat hingga 100mm x 50mm. Lumayan padat untuk sebuah rangkaian power Kloning..
Kloning Driver Sanyo DCA200 adalah sebuah rancangan saya dalam membikin sebuah Driver Power Amplifier yang semula hanya untuk supply 24VDC menjadi 65VDC hingga 80VDC.
Table of Contents
SCHEMATIC AWAL
Berikut ini adalah skema dari rangkaian power DCA200

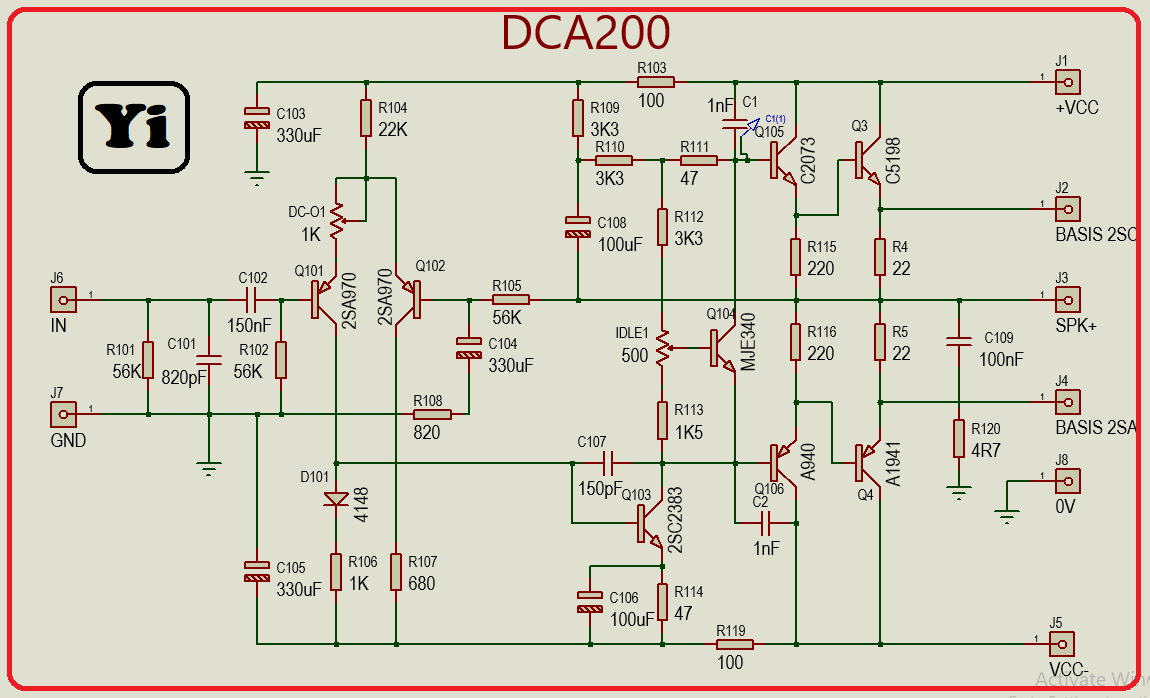

GAMBAR ULANG DAN MODIFIKASI
Selanjutnya dari sini saya mencoba untuk melakukan gambar ulang rangkaian .
C
SIMULASI
V
LAYOUT

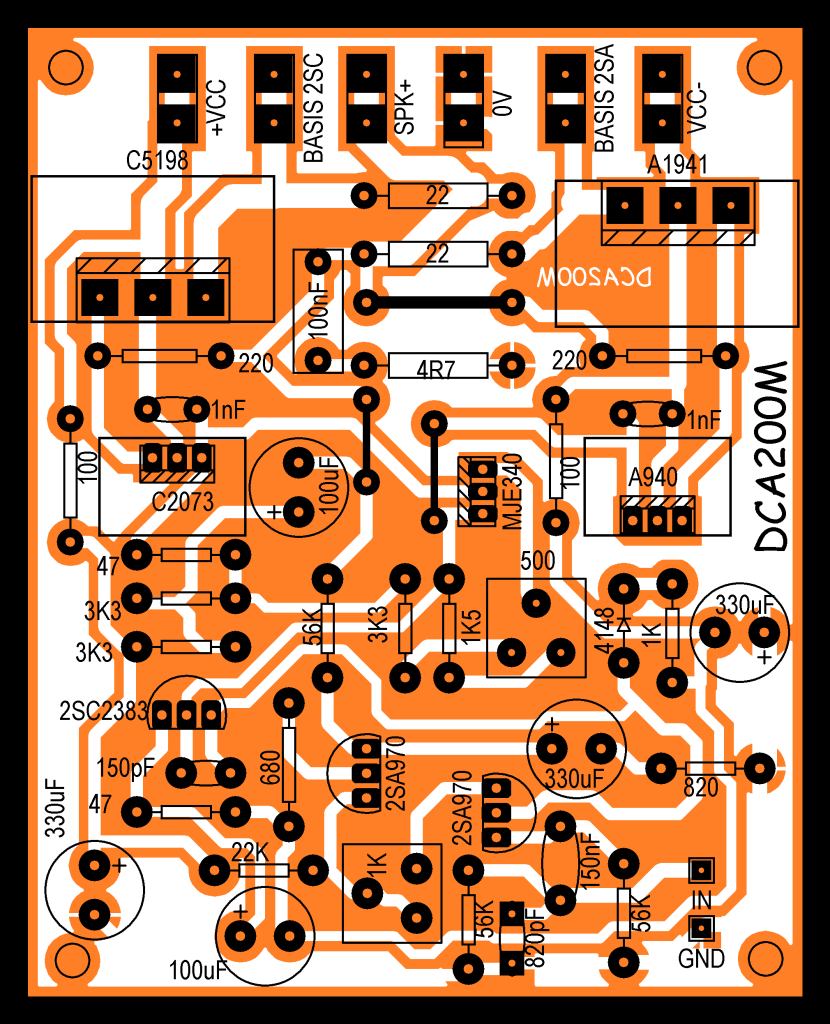

Selanjutnya hasil rancangan layout menjadi seperti gambar di bawah ini.
Kloning Power AWARD Session RG60 adalah catatan saya dalam membikin kloningan Power Amplifier buatan AWARD era 80-an lalu dan menggunakan transistor Darlington namun saya ganti dengan transistor standart.
Power Amplifier ini biasa disebut dengan nama DUETTE pada jamannya.Saya menyebut ini dengan nama RG60 saja untuk mempermudah saja.
Table of Contents
SKEMA AWAL

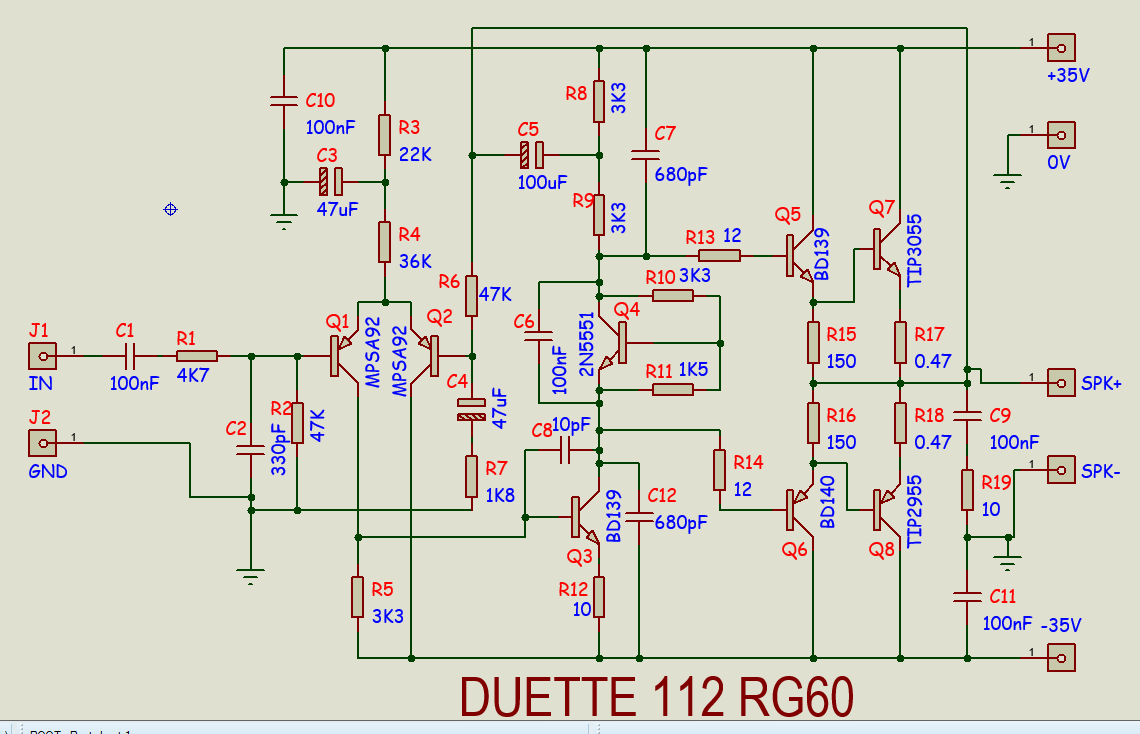

Berikut ini adalah skema asli dari RG60.
Skema ini nampak sederhana karena menggunakan transistor jenis Darlington.
Tidak ada trimpot untuk mengatur tegangan bias untuk transistor Final. Ia menggunakan resistor Fix pada kolektor-basis transistor Servo driver.
Anda bisa mengatur nilai resistor pada kolektor basis rangkaian yang penting tegangan bisa untuk transistor Final tidak terlalu besar.
Transistor nomer BDV65 dan BDV64 sulit tersedia di toko penyedia komponen elektronika di daerah saya sehingga saya memutuskan untuk mengubah rangkaian Darlington ini dengan menggunakan transistor umum yang banyak beredar di toko elektro.
MODIFIKASI RANGKAIAN
Pada project ini, modifikasi rangkaian dlakukan pada transistor Final.
RANCANGAN LAYOUT KLONING POWER AWARD SESSION

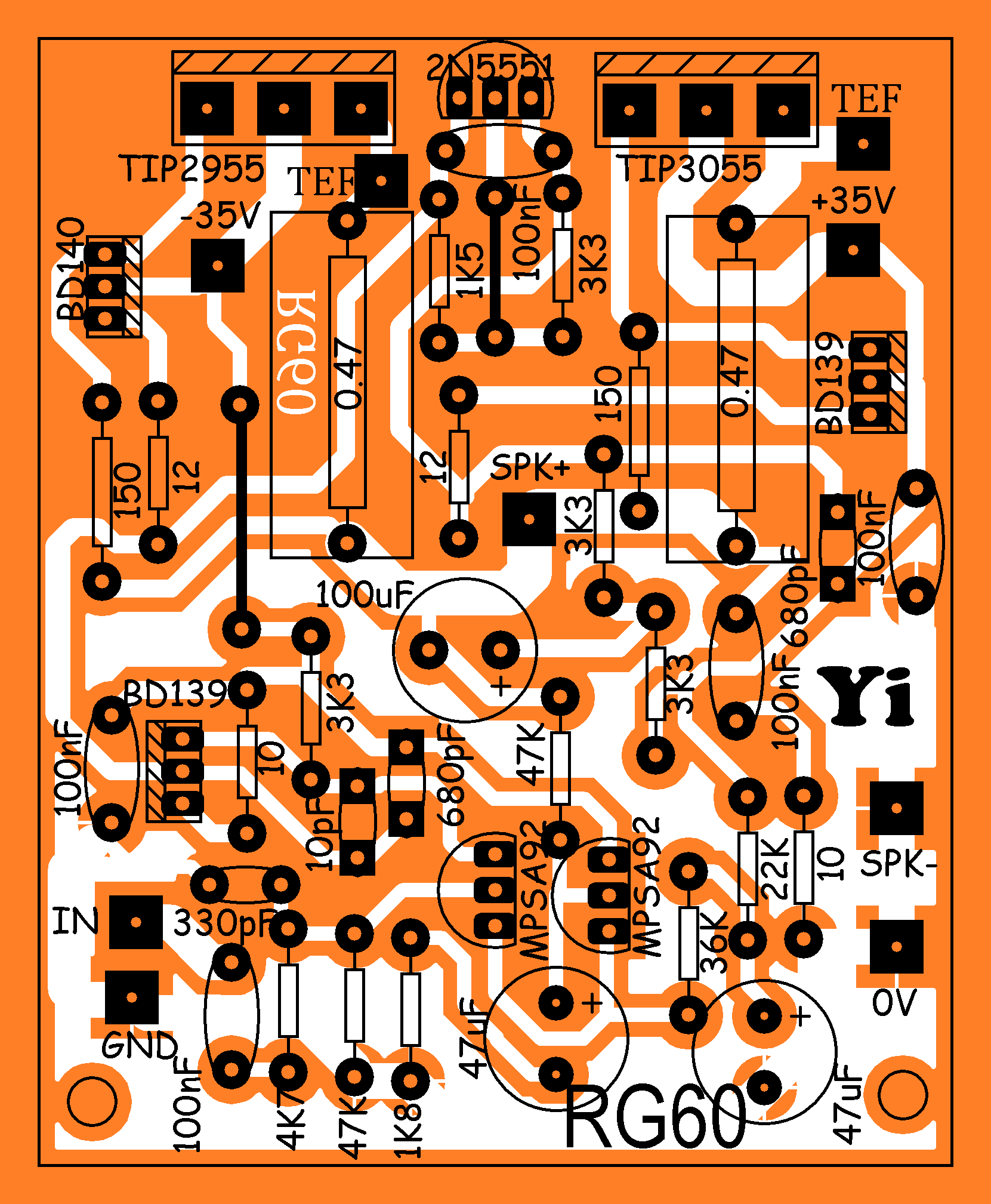

Berikut ini adalah hasil rancangan Layout PCB yang akan menjadi bahan prototype kloning RG60.
Sebuah skema Power Kelas H AIWA XH A1000 menarik perhatian saya hingga saya mencoba meneliti rangkaian steppernya yang berbeda dengan sesamanya.
Table of Contents
SCHEMATIC AWAL
Skema yang saya sajikan di sini adalah 2 macam, yaitu rangkaian Power dan rangkaian Stepper.

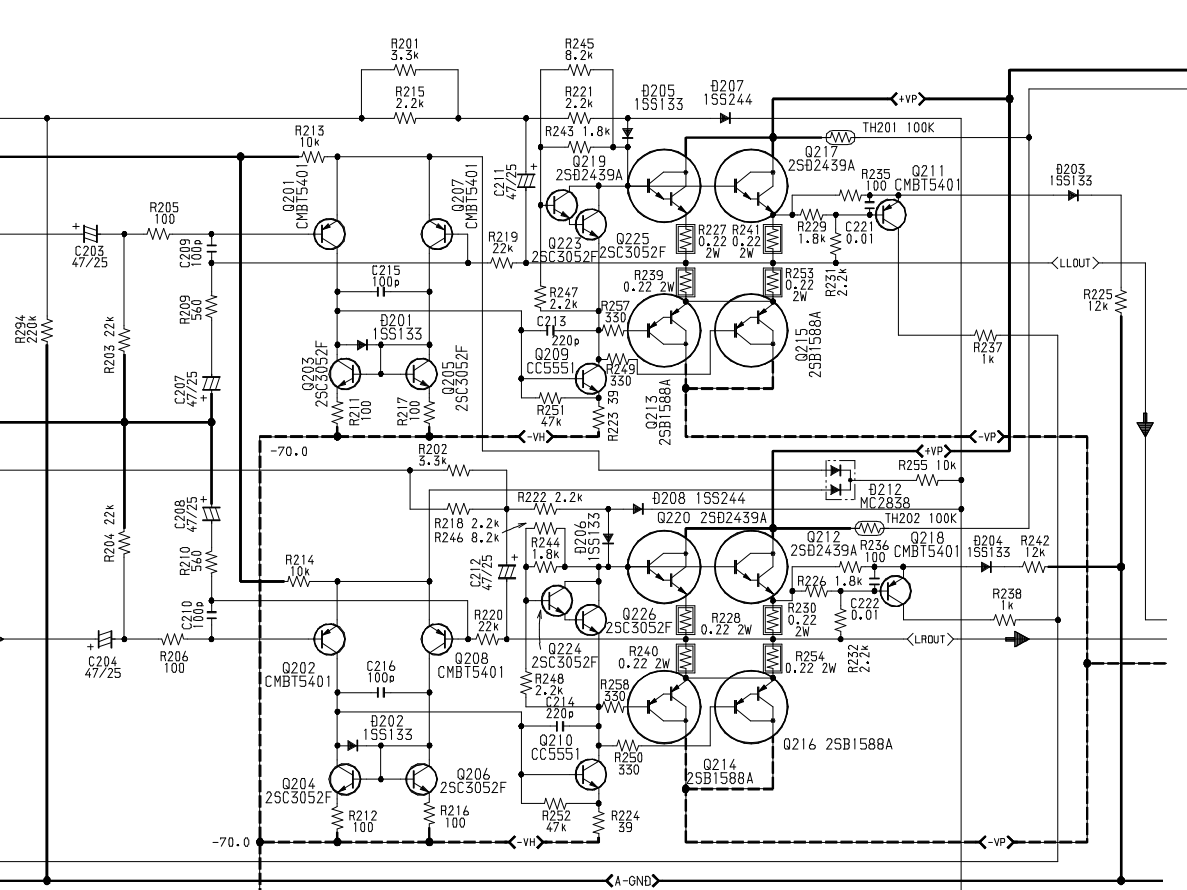

SCHEMATIC POWER AMPLIFIER
Berikut ini adalah potongan skema Power Amplifier AIWA XH A1000.
Power Ampli pada rangkaian ini menggunakan 2 pasng transistor Darlington 2SD2439 / 2S1588A.
Ini berarti masih memungkinkan untuk menghasilkan daya hingga 160W.
Namun rangkaian Power Amplifier ini sepertinya menggunakan Stepper Tegangan yang memungkinkan rangkaian ini mendapatkan tegangan supply hingga 70VDC VH.
Sementara itu untuk VL adalah 30VDC simetris.

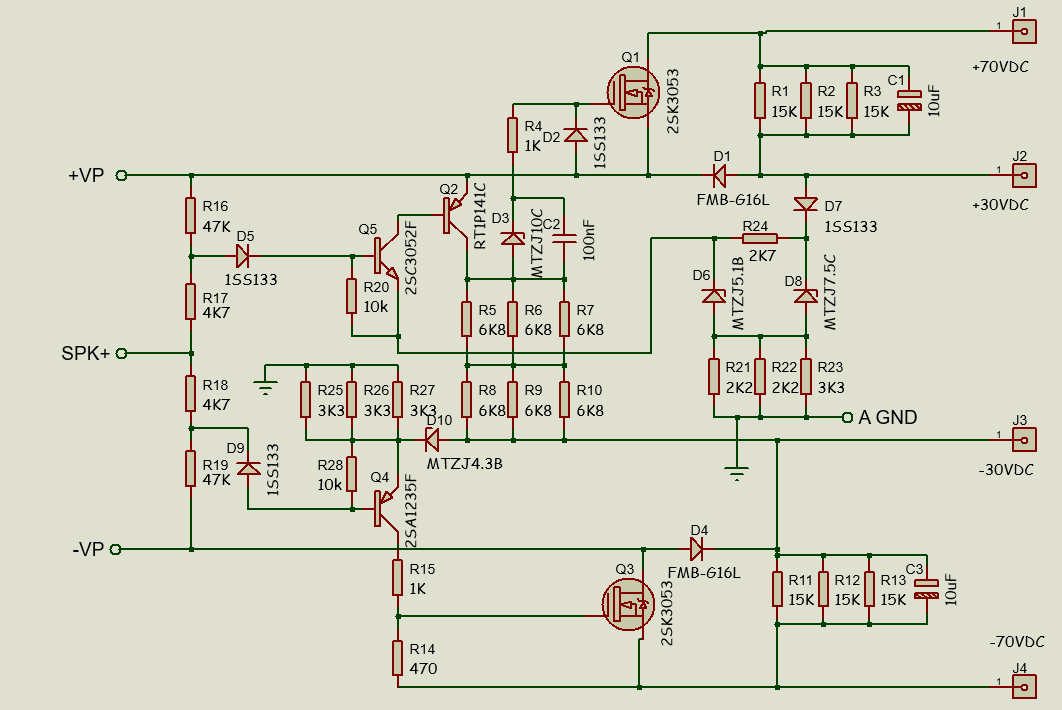

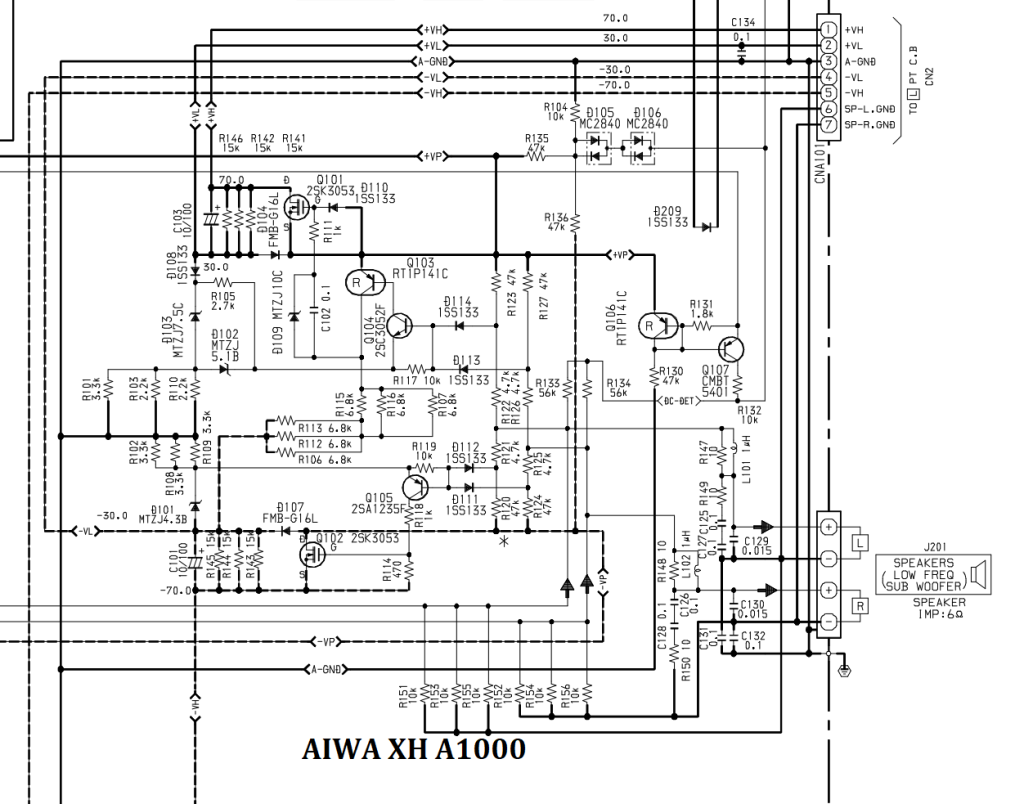

SCHEMATIC VOLTAGE STEPPER
Berikut adalah potongan skema stepper pada Power AIWA XH A1000.
Jika kita melihat skema rangkaian ini maka nampak agak rumit. Sebenarnya tidak.
tegangan VH pada rangkaian ini adalah 70VDC dan tegangan VL adalah 30VDC.
GAMBAR ULANG Power Kelas H AIWA XH A1000
Untuk mempermudah membikin kloningan Power Amplifier ini maka saya harus melakukan gambar ulang.

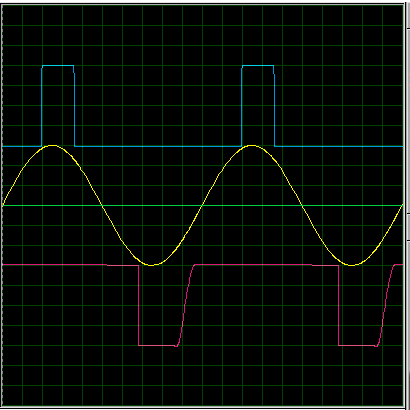

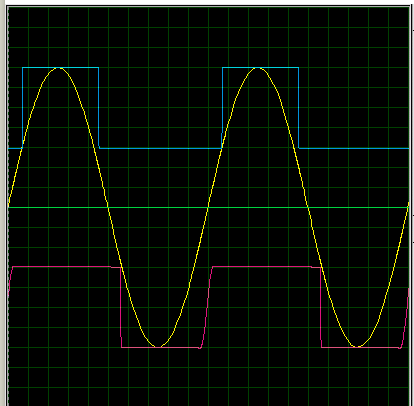

BENTUK SINYAL PADA RANGKAAIN STEPPER
Sinyal output di bawah 30Vp-p
Sinyal mendekati 30Vp
Sinyal maksimum

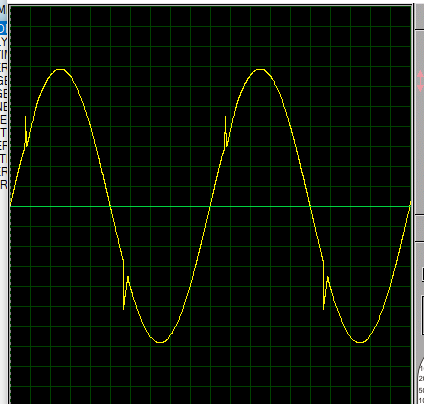

LENTINGAN TEGANGAN PADA STEPPER
Ada hal yang menrik pada rangkaian ini.Ada semacam lentinan tegangan pada hasil audionya.
TEGANGAN OUTPUT TINGGI PADA POWER KELAS H

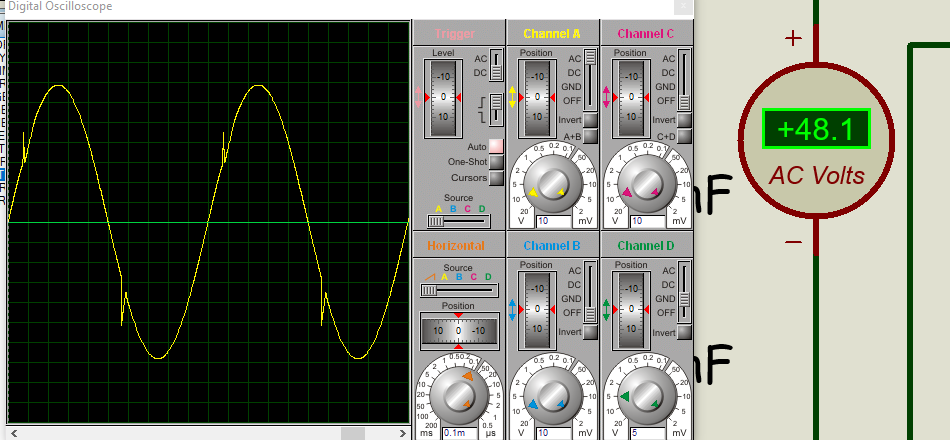

Hasil simulasi menyatakan bahwa output tegangan pada rangkaian ini mampu hingga 48VAC. Sungguh angka yang lumayan besar yang sulit dicapai oleh Power kelas AB.
