POWER KELAS H AIWA XH A1000

Ditulis pada oleh
Balas

Sebuah skema Power Kelas H AIWA XH A1000 menarik perhatian saya hingga saya mencoba meneliti rangkaian steppernya yang berbeda dengan sesamanya.

SCHEMATIC AWAL

Skema yang saya sajikan di sini adalah 2 macam, yaitu rangkaian Power dan rangkaian Stepper.

SCHEMATIC POWER AMPLIFIER

Berikut ini adalah potongan skema Power Amplifier AIWA XH A1000.

Power Ampli pada rangkaian ini menggunakan 2 pasng transistor Darlington 2SD2439 / 2S1588A.

Ini berarti masih memungkinkan untuk menghasilkan daya hingga 160W.

Namun rangkaian Power Amplifier ini sepertinya menggunakan Stepper Tegangan yang memungkinkan rangkaian ini mendapatkan tegangan supply hingga 70VDC VH.

Sementara itu untuk VL adalah 30VDC simetris.

SCHEMATIC VOLTAGE STEPPER

Berikut adalah potongan skema stepper pada Power AIWA XH A1000.

skema awal stepper tegangan pada POWER KELAS H AIWA

Jika kita melihat skema rangkaian ini maka nampak agak rumit. Sebenarnya tidak.

tegangan VH pada rangkaian ini adalah 70VDC dan tegangan VL adalah 30VDC.

GAMBAR ULANG Power Kelas H AIWA XH A1000

Untuk mempermudah membikin kloningan Power Amplifier ini maka saya harus melakukan gambar ulang.

stepper tegangan pada AIWA XH A1000

BENTUK SINYAL PADA RANGKAAIN STEPPER

Sinyal output di bawah 30Vp-p

Sinyal mendekati 30Vp

Sinyal maksimum

LENTINGAN TEGANGAN PADA STEPPER

Ada hal yang menrik pada rangkaian ini.Ada semacam lentinan tegangan pada hasil audionya.

TEGANGAN OUTPUT TINGGI PADA POWER KELAS H

Hasil simulasi menyatakan bahwa output tegangan pada rangkaian ini mampu hingga 48VAC. Sungguh angka yang lumayan besar yang sulit dicapai oleh Power kelas AB.

Schematic AIWA lainnya bisa anda baca di YOHAN FROM INDONESIA.

KLONING DRIVER POWER 80V AIWA XA950

Ditulis pada oleh
Balas

Kloning Driver Power 80V AIWA XA950 adalah hasil kreasi kloning dan modifikasi rangkaian dari sebuah Power lawas buatan AIWA buatan era 90 lalu.

Aslinya, Power Amplfieir ini menghasilkan output hingga 150W pada beban 4 Ohm.

Penampakan isi dalam Power Amplifier LIHAT SINI.

SCHEMATIC AWAL

Berikut ini adalah skema awal dari AIWA XA950 seksi Power Amplifier:

skema bahan KLONING DRIVER POWER 80V AIWA XA950

Tegangan supply pada rangkaian Power adalah 48VDC.

Transistor final yang terpasang adalah jenis SANKEN 2SC2922 / 2SA1216 yang terkenal di negeri kita.

NAmun pada tulisan ini, Power ini akan saya jadikan Driver Power untuk men-Driver transistor Final Power hingga menghasilkan daya hingga 600W pada beban 4 Ohm.

SCHEMATIC VERSI DRIVER DAN MODIFIKASI 80V

Berikut adalah schematic Diagram hasil modifikasi rangkaian awal:

skema modif driver KLONING DRIVER POWER 80V AIWA XA950

Tidak banyak yang berubah , hanya mengganti nomer transistor dengan nomer yang lebih kuat.

LAYOUT PCB

Setelah itu saya membuat rancangan Layout PCB nya.

KLONING DRIVER POWER 80V AIWA XA950

PENAMPAKAN PCB

Simulasi 3D PCB adalah seperti berikut.

KLONING DRIVER POWER 80V AIWA XA950

Schematic AIWA lainnya juga ada di YOHAN FROM INDONESIA

VIDEO XA950 silahkan nonton YUTUB BART_AUDIO milik BARTOSZ ( jerman?)

KLONING POWER KELAS H AIWA Z-HT730 MANTUL

Ditulis pada oleh
Balas

Kloning Power Kelas H AIWA Z-HT730 sepertinya bisa kita bikin karena komponen yang tidak banyak dan rangkaian yang tidak begitu rumit.

AIWA HT730 sendiri adalah sebuah perangkat HIFI yang meluncur pada era 2000-an dan berisikan banyak fitur di dalamnya. Power Amplifier.

SCHEMATIC AWAL

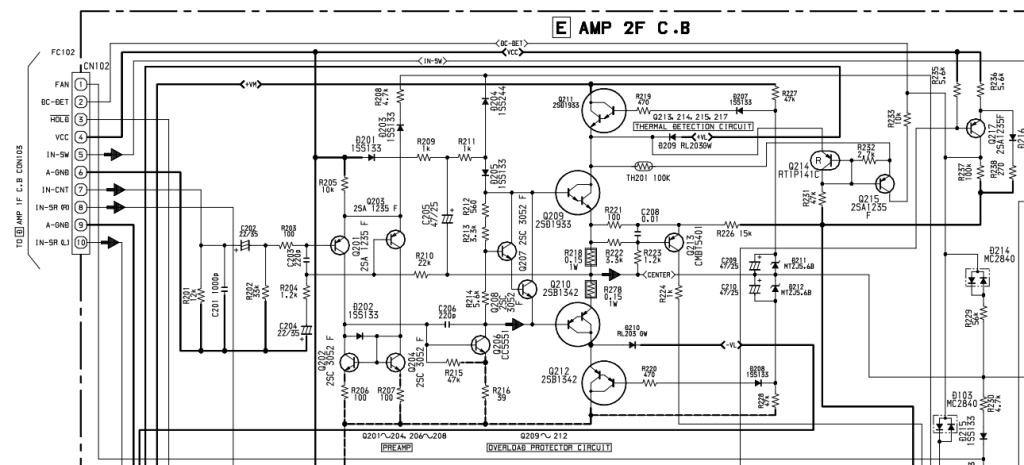

Berikut ini adalah potongan schematic asli dari Z-HT730.

Dari schematic Diagram ini bisa saya jelaskan bahwa rangkaian ini bekerja pada kelas H.

Ini dapat anda lihat ada 2 power supply simetris, yaitu yang pertama adalah mencatu transistor utama dengan tegangan supply 37VDc simetris dan ada tegangan yang lebih tinggi bertugas sebagai stepper untuk menaikkan tegangan supply 60V menurut Servis Manualnya.

Semua transistor Final maupun Stepper menggunakan jenis Darlington.

Sepertinya AIWA membikin transistor jenis Darlington karena untuk pertimbangan simpel dan ringkas.

SPEK KOMPONEN

Berikut adalah daftar transistor yang terlibat dalam rangkaian ini.

  • 2SA1235F, PNP, 200mW, -50V, -200mA, 200x – 500x, DATASHEETS
  • CC5551, NPN, 625mW, 160V, 600mA, 80x – 320x, DATASHEETS
  • 2SC3052F, NPN, 150mW, 50V, 200mA, 250x – 500x, DATASHEETS
  • 2SD1933, DARL-NPN, 30W, 80V, 4A, 1000X – 10000X, DATASHEETS
  • 2SB1342, DARL-PNP, 30W, -80V, -4A, 1000X – 10000X, DATASHEETS

Transistor Preamp nomer 2SA1235F sulit kita peroleh karena berbody SOT-23 alias nempel PCB atau istilahnya SMD. Ini akan kita ganti dengan nomer 2SA970 saja.

CC5551 mirip dengn 2N5551. CC5551 buatan Continental Device India Limited negeri Vrindavan, sedangkan 2N5551 sangat umum.

Transistor Servo driver 2SC3052F memiliki Fitur tegangan Kolektor-Emitor sangat rendah ( 0,3VDC) dan berbody SOT-23

Pasangan Transistor Darlington nomer 2SD1933 dan 2SB1342 sepertinya sulit untuk kita peroleh dan akan kita ganti dengan nomer yang paling banyak di sekitar kita.

SCHEMATIC BAHAN KLONING POWER KELAS H AIWA

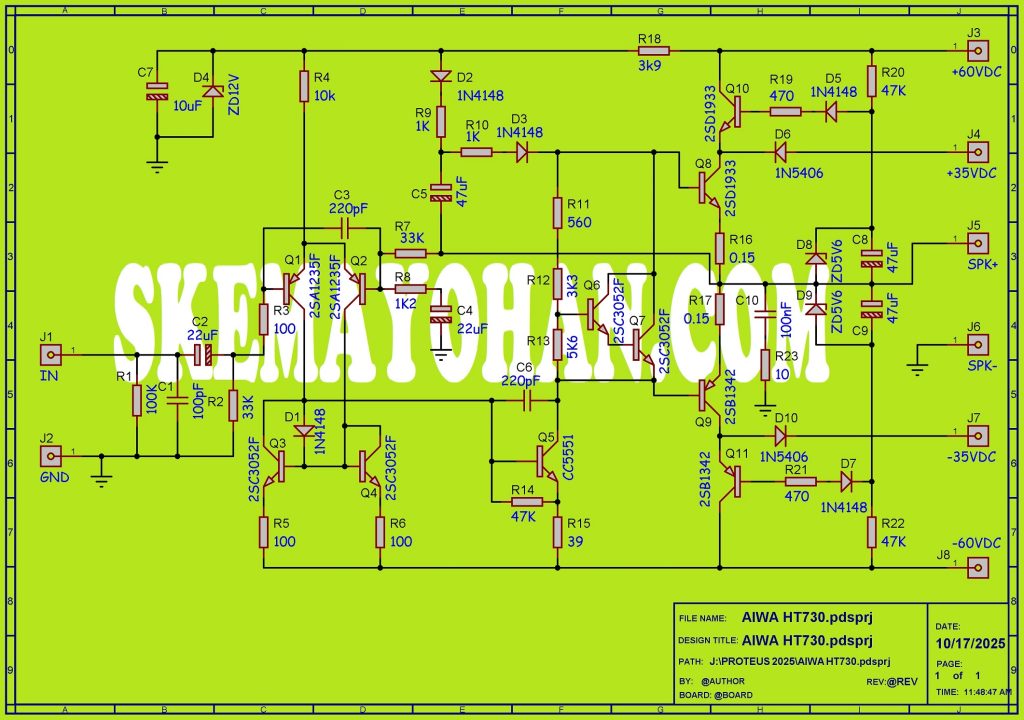

Di bawah ini adalah schematic Diagram AIWA Z-HT730 versi gamabr ulang.

SKEMA AWAL KLONING POWER KELAS H AIWA Z-HT730

Ada modifikasi di sini adalah tegangan supply +15VDC berasal dari resistor Dropper 3K9 untuk mengisi kebutuhan arus rangkaian VAS dan preamplifier.

MODIFIKASI KLONING POWER KELAS H AIWA

Modifikasi saya lakukan pada transistor Final. Semula menggunakan 2SD1933 dan 2SB1342 yang memiliki daya hanya sampai 30W saya ubah ke nomer TIP142/ TIP147.

Masih berjenis Darlington, TIP142 dan TIP147 memiliki kemampuan daya hingga 125W menurut DATASHEETS.

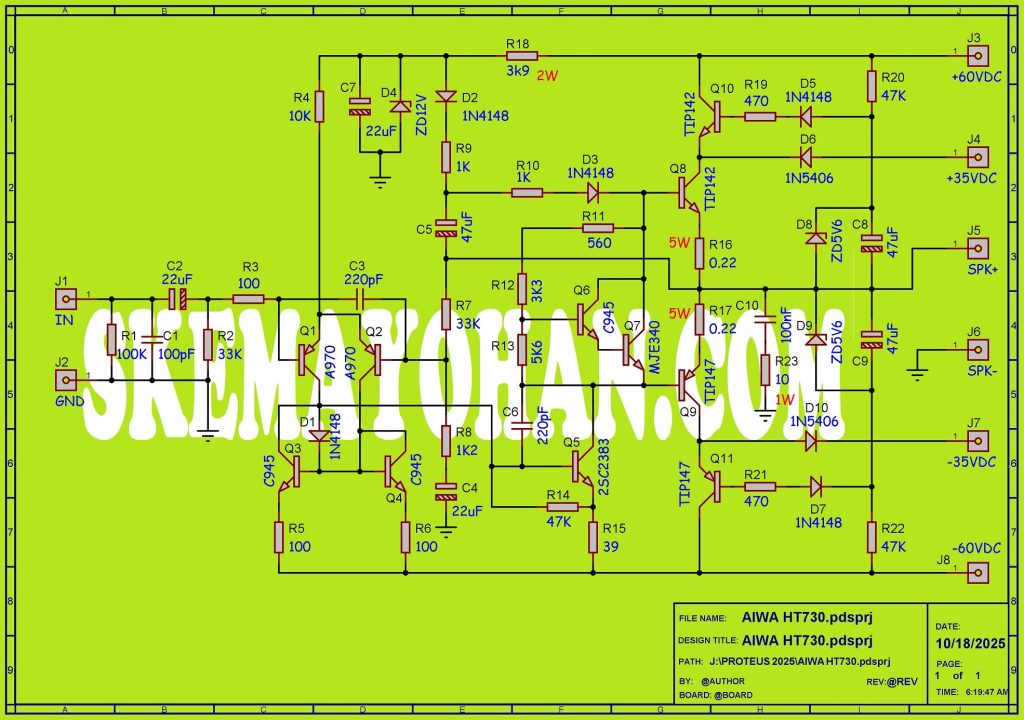

Dan hasil gambar ulang versi selanjutnya menjadi seperti gambar di bawah ini:

Tegangan 60V dan 35V bisa anda dapatkan dari sebuah travo CT yang memiliki terminal 25V dan 45V.

25VCT setelah melewati Kuprox dan Elco Filter akan naik ke angka 35VDC, sedangkan 45VCT akan naik ke angka 60VDC.

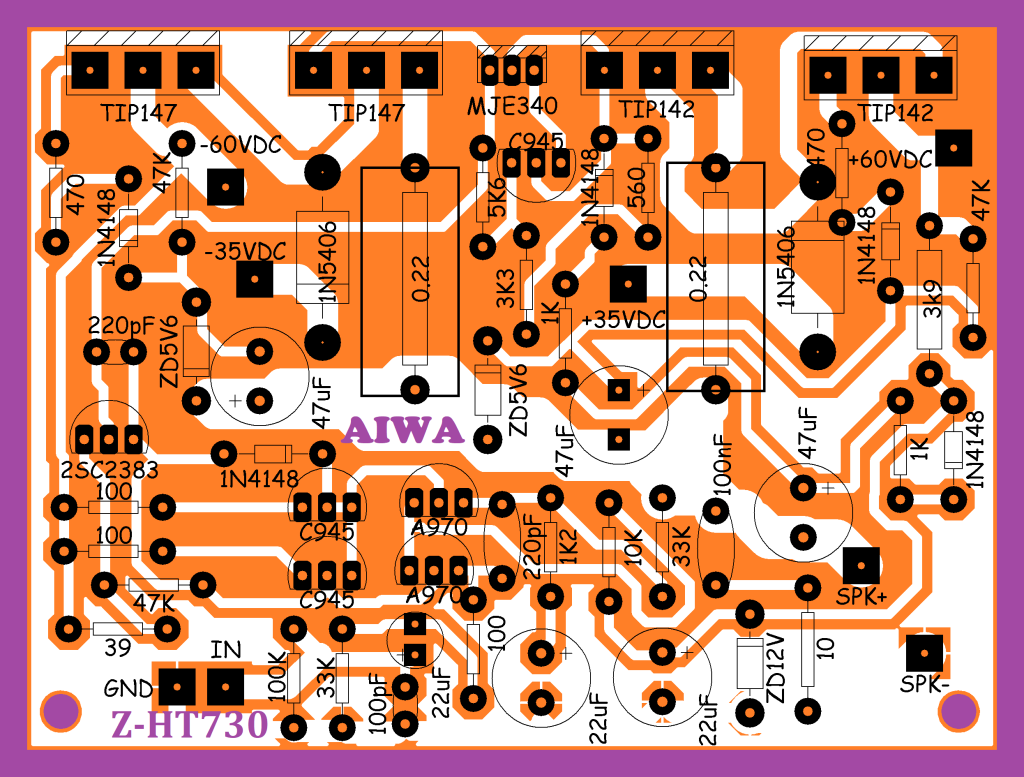

Hasil rancangan LAyout adalah berikut ini:

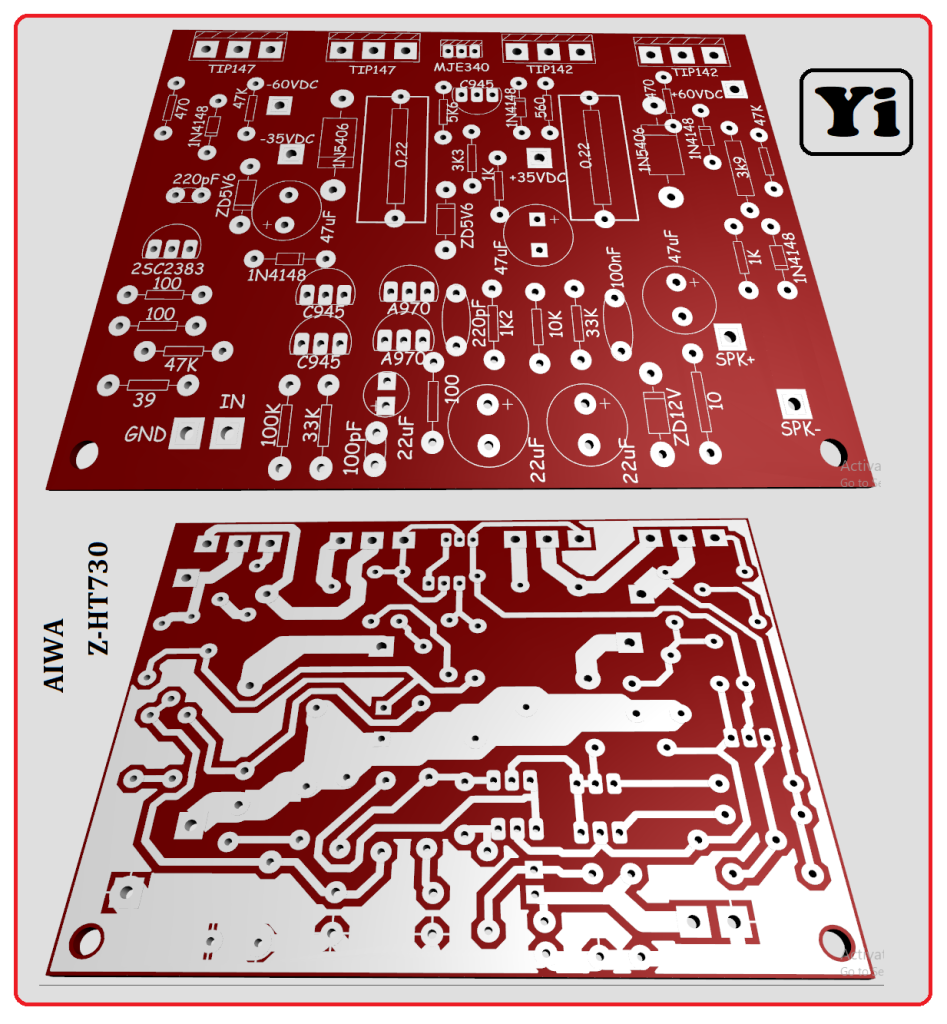

Penampakan PCB menurut simulasi adalah seperti ini.

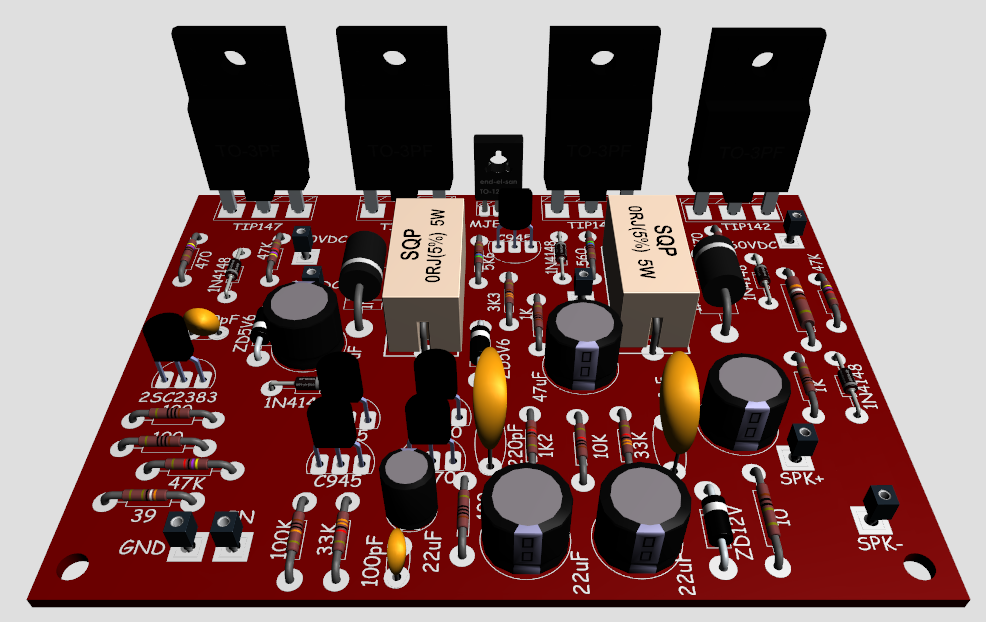

Serta penampakan secara Tiga Dimensi adalah seperti gambar di bawah ini.
