KLONING POWER QUASI DARLINGTON AIWA 8300

Ditulis pada oleh
Balas

Kloning Power Quasi Darlington AIWA 8300 adalah sebuah rancangan Power Amplifier Kloning merk AIWA buatan era 80-an lalu yang berprinsip Quasi NPN serta menggunakan transistor jenis Darlington.

Dengan menggunakan Darlington, maka tidak perlu lagi transistor Driver karena transistor Final darlington ini memiliki kemampuan hfe (penguatan arus) yang sangat besar.

SCHEMATIC

Schematic Diagram Asli pernah saya pangkaskan DISINI. Selanjutnya saya kembangkan menjadi skema seperti gambar di tulisan ini.

Berikut adalah schematic Diagram gambar ulang dari AIWA 8300.

SCHEMATIC GAMBAR ULANG KLONING POWER QUASI DARLINGTON AIWA

Meskipun transistor Final ini adalah berjenis Darlington, namun ia tetap memakai transistor Driver.

Rangkaian ini tidak memakai Servo Driver sebagai pembatan bias transistor namun hanya menggunakan 4 buah Diode dan trimpot untuk mengatur tegangan antar basis transistor Driver Amplifier.

KLONING POWER QUASI DARLINGTON AIWA 8300 60VDC

Ini adalah hasil rancangan Layout AIWA 8300 meliputi sisi TOP, Bottom, Layout.

TOP

BOTTOM

LAYOUT

ESTIMASI BIAYA PEMBUATAN

Ini adalah perkiraan biaya yang anda butuhkan untuk membikin KLONING POWER QUASI DARLINGTON AIWA 8300 dengan Supply 60VDC simetris.

Angka di dalam ini tidak mengikat karena akan ada perbedaan harga antara tempatku dan tempat anda serta tahun pembuatan adalah 2026.

ESTIMASI BIAYA
Komponen Qty U Rp harga
PCB 1 lbr 20 20,0
R 0.5W 17 pcs 0,1 1,7
R 1W 5 pcs 0,3 1,5
R 5W 8 pcs 0,5 4,0
C keramik 1 5 pcs 0,1 0,5
C keramik 2 0 pcs 0,6 0,0
C milar 1 1 pcs 0,2 0,2
C milar 2 1 pcs 0,4 0,4
Diode 1 4 pcs 0,1 0,4
Diode 2 0 pcs 0,3 0,0
D Zener 0 pcs 0,4 0,0
Elco 1 1 pcs 0,3 0,3
Elco 2 2 pcs 0,6 1,2
Elco 3 2 pcs 1,2 2,4
Trimpot 2 pcs 1 2,0
Tr Preamp 2 pcs 0,5 1,0
Tr VAS 1 pcs 0,5 0,5
Tr Servo 0 pcs 1 0,0
Tr Driver 2 pcs 1 2,0
Tr Final 4 Set 30 120,0
HS 20cm 1,4 1 pcs 30 30,0
Baut + mika 8 pcs 0,2 1,6
Timah 2,5 Mtr 3 7,5
Listrik 1 kWH 1,5 1,5
Fee Rakit 1 set 5 5,0
HS TR kecil 2 pcs 1,2 2,4
0,0
0,0
Total 206,1 Rb

Modul Kloning lengkap memerlukan biaya sekitar 206 ribu Rupiah.

Sedangkan jika sampai Driver saja ( tanpa transistor final dan HS ) akan memerlukan 54 ribu Rupiah saja.

LINKS

Kloningan AIWA lainnya ada DISINI.

Schematic AIWA juga ada di YOHAN FROM INDONESIA dan YOHAN GO BLOG

KLONING POWER DARLINGTON DENON AVR484

Ditulis pada oleh
Balas

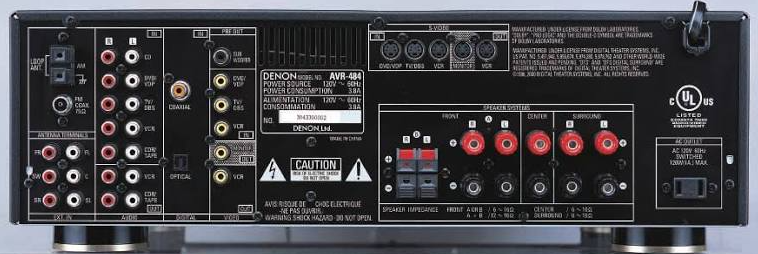

Kloning Power Darlington DENON AVR484 adalah sebuah rancangan Power Amplifier versi Darlington yang memerlukan komponen minimal.

SCHEMATIC DIAGRAM

Kita harus melihat schematic Diagram bagian Power dahulu untuk mengetahui bagaimana rangkaian ini bekerja dan tingkat kesulitan pembuatan kloningannya.

SCHEMATIC ASLI

Schematic asli rangkaian power ini adalah tidak begitu sulit karena ada transistor darlington yang membikin rangkaian ini tidak begitu rumit.

SCHEMATIC ASLI KLONING POWER DARLINGTON DENON

SCHEMATIC GAMBAR ULANG

Schematic gambar ulang

SCHEMATIC GAMBAR ULANG KLONING POWER DARLINGTON DENON

RANCANGAN KLONING POWER DARLINGTON DENON

Rancangan Top Silk

Jalur PCB

Hasil Layout

Penampakan PCB

LINKS

BLOG INI
YOHAN FROM INDONESIA
YOHAN GO BLOG

Kloningan power DENON ada juga DALAM BLOG INI, YOHAN FROM INDONESIA dan YOHAN GOBLOG

KLONING POWER DARLINGTON CARVIN PA410

Ditulis pada oleh
Balas

Kloning Power Darlington CARVIN PA410 adalah sebuah rancangan kloning Power terkenal era 90-an buatan CARVIN seri PA410 yang menggunakan transistor Darlington sebagai transistor Finalnya.

PA410 adalah sebuah Mixer dengan Power di dalamnya namun dengan Output audio yang tidak terlalu besar.

Dalam artian Mixer ber-Power ini cukup untuk pemakaian ruangan yang tidak begitu luas.

Artikel modifikasi dan kloningannya pernah saya tulis di YOHAN FROM INDONESIA pada Agustus 2024 lalu.

SCHEMATIC AWAL

Berikut ini adalah potongan skema dari PA410 setelah proses pangkas dan edit.

bahan untuk KLONING POWER DARLINGTON CARVIN PA410

Tegangan Supply memerlukan

KLONING POWER DARLINGTON CARVIN

Sebelum melakukan kloning Power ini, maka saya harus menggambar ulang dan memastikan rangkaian adalah sama dengan aslinya.

Setelah selesai, maka harus melakukan tes tegangan DC dan tes menggunakan sinyal sinus untuk memastikan rangkaian ini bekerja dengan benar sesuai aslinya.

skema gambar ulang KLONING POWER DARLINGTON CARVIN PA410

Rancangan Layout menjadi seperti gambar di bawah ini.

Dan penampakan komponen pendukung setelah semua tertancap pada PCB akan seperti ini.

Skema Power CARVIN lainnya juga ada di YOHAN FROM INDONESIA.

KLONING POWER DARLINGTON FENDER PRINCETON 112+

Ditulis pada oleh
Balas

Kloning Power Darlington FENDER PRINCETON 112+ sepertinya masih memungkinkan karena harga transistor Darlington masih masuk kategori lumayan.

SKEMA AWAL

berikut adalah Potongan skema FENDER PRINCETON 112+

SKEMA AWAL Kloning Power Darlington FENDER PRINCETON 112+

Tegangan kerja rangkaian adalah 40 VDC simetris.

KLONING POWER DARLINGTON FENDER

Langkah untuk membikin kloningan rangkaian Power ini adalah dengan jalan menggambar ulang, simulasi tegangan DC, tes menggunakan sinyal Sinus 1kHz, pengukuran kosumsi arus listrik pada transistor Final, dan membikin Layout Rangkaian.

SKEMA GAMBAR ULANG POWER DARLINGTON FENDER

Ini adalah skema gambar ulang dari PRINCETON 112+.

skema KLONING POWER DARLINGTON FENDER PRINCETON 112+

Ada komponen pada bagian output Headphone yang tidak saya sertakan.Alasannya adalah agar kita lebih fokus dengan rangkaian kloning ini.

LAYOUT PCB

Selanjutnya hasil pembikinan Layout PCB menjadi seperi gambar di bawah ini.

layout KLONING POWER DARLINGTON FENDER PRINCETON 112+

Ukuran PCB adalah 10cm x 7cm.

Sedangkan penampakan setelah komponen yang terlibar dalam rangkaian telah terpasang adalah berikut ini.

penampakan KLONING POWER DARLINGTON FENDER PRINCETON 112+

Schematic FENDER lainnya tersedia di YOHAN FROM INDONESIA.

KLONING POWER FENDER DARLINGTON ROC PRO700

Ditulis pada oleh
Balas

Karena rangkaian yang lumayan ringkas maka saya tertarik untuk membikin kloning power FENDER Darlington ROC PRO700 dengan modal yang terjangkau.

SKEMA AWAL

Berikut potongan skema dari FENDER ROC PRO700 yang saya ambil dari Servis Manualnya:

KLONING POWER FENDER DARLINGTON ROC PRO700

Rangkaian ini lumayan sederhana karena seperti hanya bermodalkan IC dan transistor Final saja.

Karena itu ada peluang untuk bisa kita lakukan kloning.

KLONING POWER FENDER DARLINGTON

Beberapa langkah untuk membikin kloning power Fender Darlington ini adalah berikut:

  • Naikkan tegangan Supply,
  • Tambahkan transistor Final Darlington,
  • Naikkan nilai resistor feedback

Selanjutnya kita lakukan gambar ulang atas rangkaian ini.

Selanjutnya dari hasil gambar ulang ini kita merancang Layout PCB.

Penampakan PCB akan seperti berikut:

Schematic Diagram FENDER lainnya juga ada di YOHAN FROM INDONESIA.

POWER DARLINGTON FENDER ROC PRO1000

Ditulis pada oleh
Balas

Membikin kloningan Power Darlington FENDER ROC PRO1000 sepertinya bisa kita lakukan dengan jalan mengubah transistor Darlington menjadi transistor biasa.

SKEMA AWAL

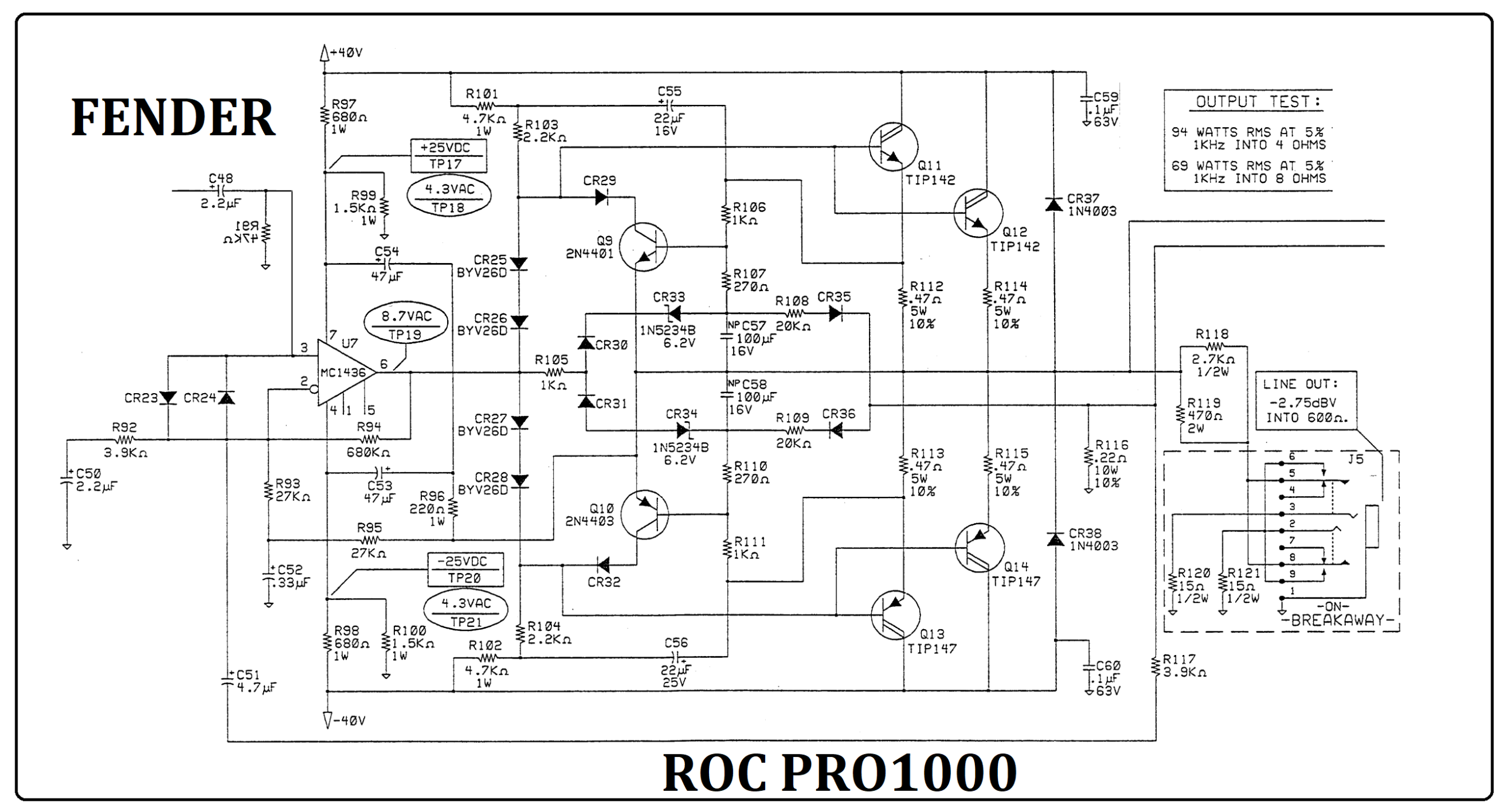

Berikut potongan skema dari FENDER ROC PRO1000

POWER DARLINGTON FENDER ROC PRO

Tegangan Supply pada rangkaian ini adalah 40VDC.

SKEMA GAMBAR ULANG

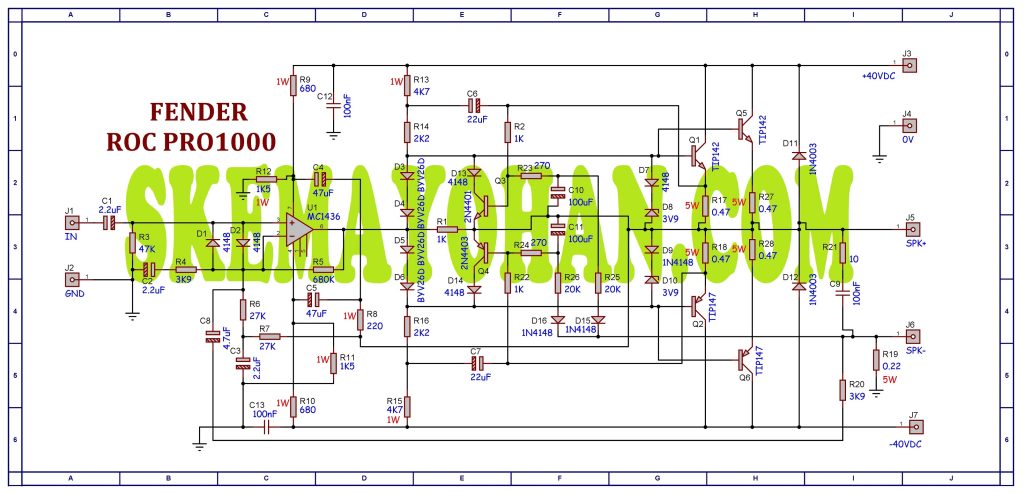

Berikut adalah hasil gambar ulang rangkaian Power ini:

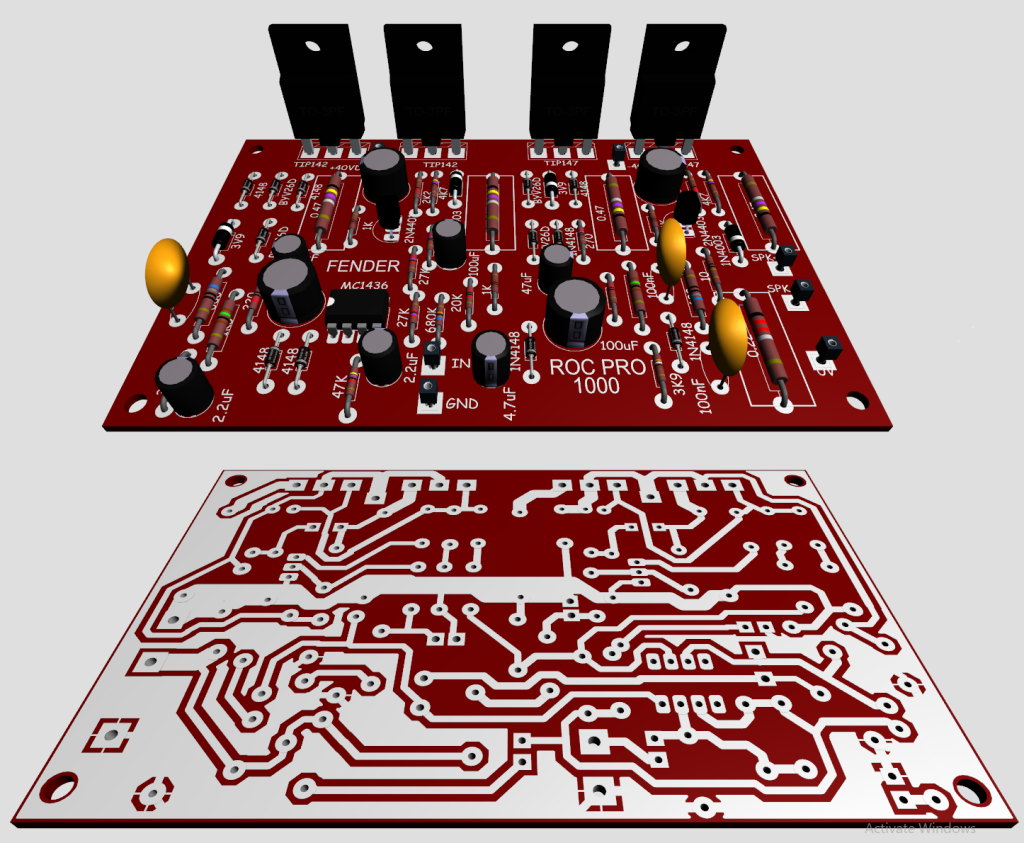

Selanjutnya hasil Layout PCB adalah seperti ini:

Penampakan Modul power setelah terpasang semua komponen menjadi seperti gambar di bawah ini:

Schematic Diagram lainnya ada di YOHAN FROM INDONESIA.

KLONING POWER KELAS H AIWA Z-HT730 MANTUL

Ditulis pada oleh
Balas

Kloning Power Kelas H AIWA Z-HT730 sepertinya bisa kita bikin karena komponen yang tidak banyak dan rangkaian yang tidak begitu rumit.

AIWA HT730 sendiri adalah sebuah perangkat HIFI yang meluncur pada era 2000-an dan berisikan banyak fitur di dalamnya. Power Amplifier.

SCHEMATIC AWAL

Berikut ini adalah potongan schematic asli dari Z-HT730.

Dari schematic Diagram ini bisa saya jelaskan bahwa rangkaian ini bekerja pada kelas H.

Ini dapat anda lihat ada 2 power supply simetris, yaitu yang pertama adalah mencatu transistor utama dengan tegangan supply 37VDc simetris dan ada tegangan yang lebih tinggi bertugas sebagai stepper untuk menaikkan tegangan supply 60V menurut Servis Manualnya.

Semua transistor Final maupun Stepper menggunakan jenis Darlington.

Sepertinya AIWA membikin transistor jenis Darlington karena untuk pertimbangan simpel dan ringkas.

SPEK KOMPONEN

Berikut adalah daftar transistor yang terlibat dalam rangkaian ini.

  • 2SA1235F, PNP, 200mW, -50V, -200mA, 200x – 500x, DATASHEETS
  • CC5551, NPN, 625mW, 160V, 600mA, 80x – 320x, DATASHEETS
  • 2SC3052F, NPN, 150mW, 50V, 200mA, 250x – 500x, DATASHEETS
  • 2SD1933, DARL-NPN, 30W, 80V, 4A, 1000X – 10000X, DATASHEETS
  • 2SB1342, DARL-PNP, 30W, -80V, -4A, 1000X – 10000X, DATASHEETS

Transistor Preamp nomer 2SA1235F sulit kita peroleh karena berbody SOT-23 alias nempel PCB atau istilahnya SMD. Ini akan kita ganti dengan nomer 2SA970 saja.

CC5551 mirip dengn 2N5551. CC5551 buatan Continental Device India Limited negeri Vrindavan, sedangkan 2N5551 sangat umum.

Transistor Servo driver 2SC3052F memiliki Fitur tegangan Kolektor-Emitor sangat rendah ( 0,3VDC) dan berbody SOT-23

Pasangan Transistor Darlington nomer 2SD1933 dan 2SB1342 sepertinya sulit untuk kita peroleh dan akan kita ganti dengan nomer yang paling banyak di sekitar kita.

SCHEMATIC BAHAN KLONING POWER KELAS H AIWA

Di bawah ini adalah schematic Diagram AIWA Z-HT730 versi gamabr ulang.

SKEMA AWAL KLONING POWER KELAS H AIWA Z-HT730

Ada modifikasi di sini adalah tegangan supply +15VDC berasal dari resistor Dropper 3K9 untuk mengisi kebutuhan arus rangkaian VAS dan preamplifier.

MODIFIKASI KLONING POWER KELAS H AIWA

Modifikasi saya lakukan pada transistor Final. Semula menggunakan 2SD1933 dan 2SB1342 yang memiliki daya hanya sampai 30W saya ubah ke nomer TIP142/ TIP147.

Masih berjenis Darlington, TIP142 dan TIP147 memiliki kemampuan daya hingga 125W menurut DATASHEETS.

Dan hasil gambar ulang versi selanjutnya menjadi seperti gambar di bawah ini:

Tegangan 60V dan 35V bisa anda dapatkan dari sebuah travo CT yang memiliki terminal 25V dan 45V.

25VCT setelah melewati Kuprox dan Elco Filter akan naik ke angka 35VDC, sedangkan 45VCT akan naik ke angka 60VDC.

Hasil rancangan LAyout adalah berikut ini:

Penampakan PCB menurut simulasi adalah seperti ini.

Serta penampakan secara Tiga Dimensi adalah seperti gambar di bawah ini.

Schematic AIWA yang lain ada di YOHAN FROM INDONESIA
