Modifikasi Kloning Power OCL 62V FISHER CA1271 meliputi mengganti transistor Preamp, modifikasi Servo Driver dan menaikkan daya keluar Power.
Semula rangkaian ini menggunakan tegangan supply 61,5VDC simetris dan menggunakan sepasang transistor Final nomer 2SC3281 / 2SA1302.
Rencananya akan kita naikkan ke tegangan 65VDC dan memakai 2 pasang transistor Final.
Table of Contents
SCHEMATIC AWAL
Berikut adalah potongan skema untuk bahan kloning.
Dari skema ini kita bisa lihat bahwa transistor Preamp dan transistor translator menggunakan transistor 5 kaki.
Transistor jenis ini sulit kita peroleh di toko dan sekalipun ada maka harganya kena mahal. Ini kesempatan kita untuk mengganti dengan nomer umum dalam kloningan nanti.
Sementara itu transistor untuk Servo Driver yang memakai 2SD947F tipe Darlington ini akan kita ganti dengan nomer lain namun bukan Darlington.
KLONING POWER OCL 62V FISHER CA1271 DAN MODIFIKASI SKEMA
X
SKEMA MODIFIKASI VERSI 65V
Di bwah ini adalah sebuah skema hasil modifikasi. Menggunakan tegangan 65VDC simetris dengan menggunakan 2 set transistor.
Transistor preamp dan translator yang semula adalah transistor dengan bentuk opto kopler ini saya ganti dengan 2 buah transistor 2Sc2240.
Sedangkan transistror Servo Driver saya ganti dengan MJE340 dan ada tambahan trimpot untuk setting tegangan bias bagi transistor Final.
Transistor VAS ganti dengan MJE350,
Driver Amplifier pindah ke 2SC2073 / 2SA940, dan
Final Power menggunakan 2SC5200 / 2A1943.
LAYOUT PCB
Hasil rancangan PCB setelah proses gambar ulang menjadi seperti berikut ini:
Luas PCB adalah 10cm x 9 cm dan lumayan padat.
PENAMPAKAN RANCANGAN KLONING POWER OCL 62V
Penampakan kloningan setelah komponen terpasang kemungkinan akan seperti berikut ini.
Pada tulisan ini berisikan tentang penggantian nomer transistor pada FISHER CA9050, yaitu sebuah Power Amplifier lawas yang tidak begitu terdengar di negeri kita.
Pada skema, transistor yang mereka pakai adalah nomer yang sulit kita dapatkan.Transistor final yang mereka gunakan adalah nomer 2SC3280 / 2SA1301. Transistor nomer ini sulit untuk kita dapatkan.
Karena itu akan kita gamti dengan nomer yang lebih umum, yaitu 2SC3281 / 2SA1302 yang lebih mudah untuk kita dapatkan.Karena itu saya mencoba untuk menggambar ulang rangkaian ini dan menggantikannya dengan nomer generik atau nomer umum.
Transistor Preamp pada rangkaian ini menggunakan transistor berkaki 5 yang harganya jauh lebih mahal. Ini akan kita ganti dengan transistor umum.
Servo Driver pada rangkaian ini juga menggunakan nomer 2SD947 yang tentu saja sulit untuk anda dapatkan di toko elektro andalan anda.
Table of Contents
SCHEMATIC DIAGRAM AWAL
Berikut ini adalah gambar rangkain Power pada ampli FISHER CA9050.
Pada gambar diatas menggunakan tegangan supply sebesar 57VDC simetris.
Hampir semua nomer transistor pada skema diatas adalah nomer transistor yang sulit untuk anda dapatkan.
MODIFIKASI PENGGANTIAN NOMER TRANSISTOR PADA RANGKAIAN INI
Berikut ini adalah nomer transistor yang akan kita ganti.
Q601: Preamplifier, NPN 5 pin, 2SC3066
Q603, Q602: Translator sinyal, PNP, 2SA1209
Q604: VAS, 2SC2911
Q609: Servo Driver, 2SD947,
Q605, Q606: OCP / Over Current Protection/ Pengaman Arus, 2SC536 / 2SA608,
Q607, Q608: Driver Amplifier, 2SC3117 / 2SA1249,
Q005, Q006: Final Power, 2SC3280 / 2SA1301
Selanjutnya di bawah ini adalah nomer transistor pengganti:
Q601: 2SC2240 2 buah,
Q602,Q603: ganti dengan 2SA1013,
Q604: ganti 2SC3283,
Q609: gunakan Darlington umum menggunakan 2Sc945 dengan MJE340,
Kita bisa mengganti transistor preamp 5 pin menjadi transistor biasa dan mengganti servo Driver Darlinton menjadi transistor biasa pada Power Ampliifer FISHER CA873.
Pada rangkaiannya, ia menggunakan transistor premp nomer 2SA1583, 2SA608 serta Servo Driver nomer 2SD947.
Kedua nomer ini bisa kita ganti dengan 2SC2240, sedangkan nomer 2SD947 bisa kita ganti dengan 2SC945 terpasang seri dengan MJE340.
SCHEMATIC AWAL
Berikut adalah potongan skema dari FISHER CA873.
MENGGANTI TRANSISTOR PREAMP 5 PIN
Kita bisa mengubah transistor preamp menjadi seperti berikut ini:
Sebelum melakukan modifikasi maupun kloning, maka saya harus memastikan rangkaian bekerja dengan benar.
Setelah itu rangkaian saya tes dengan jalan simulasi DC dan simulasi sinyal AC( Sinus).
MODIFIKASI SKEMA OCL INPUT SENSITIF
Dalam tulisan ini saya buatkan skema modifikasi rangkaian untuk tegangan 45V dan 60V.
Semua transistor saya ganti dengan spek yang lebih tinggi dan daya yang lebih kuat.
SKEMA VERSI 45v
Untuk modifikasi menjadi sebuah Power Amplifier dengan tegangan 45VDC simetrs, maka rangkaian menjadi seperti berikut:
Berikut ini adalah hasil simulasi rangkaian setelah saya tes dengan tegangan suplly 45VDC simetris.
Banyak resistor yang telah berubah nilai menyesuaikan kebutuhan transistor.
Tidak ada permasalahan dalam rangkaian ini.
MODIFIKASI OCL INPUT SENSITIF VERSI 65VDC
Selanjutnya saya membikin modifikasi rangkaian dengan menggunakan tegangan supply 65VDc.
Komponen yang berubah adalah resistor, kapasitor dan transistor. Transistor harus kita tambah minimal 1 set lagi untuk membantu kemampuan transistor final mengalirkan arus besar ke speaker.
DC TEST
Hasil pengukuran adalah sebagai berikut:
Dari hasil simulasi menggunakan tegangan 65VDC adalah tidak mengalami masalah yang berarti.
Langkah selanjutnya adalah membikin rancangan Layout PCB.
RANCANGAN LAYOUT PCB CA2100 VERSI 65 VOLT
Berikut adalah hasil rancangan PCB kloningan CA2100.
Modifikasi Power OCL FISHER CA60 kita lakukan dengan mengubah beberapa komponen dan mengganti dengan transistor yang banyak beradar di daerah kita.
FISHER CA60 adalah produk amplifier era 70-an lalu yang termasuk Power amplifier mewah di jamannya. Menghasilkan daya keluaran hingga 50W pada beban 8 Ohm.
Rencananya rangkaian Power ini akan saya coba modifikasi menjadi 300W pada beban 4 Ohm.
SKEMA AWAL
Berikut adalah potongan skema Power OCL FISHER CA60
SIMULASI PENGUKURAN TEGANGAN
Setelah melakukan gambar ulang rangkaian Power ini, maka saya mencoba untuk melakukan tes tegangan DC pada rangkaian dengan jalan memberikan tegangan supply sesuai aslinya, yaitu 45VDC.
Dalam simulasi pengukuran, nampak angka yang tertampil adalah angka yang hampir sesuai.
Tegangan ke speaker = 3Normal,
Basis transistor Final = 0,46V dan -0,47V = Normal.
MODIFIKASI POWER OCL FISHER CA60 KE 300W
Berikut ini adalah langkah untuk menaikkan daya rangkaian ini ke 300W:
Ganti transistor Final dengan nomer lain yang lebih kuat Dissipasi dayanya.
Naikkan tegangan Supply ke angka yang lebih tinggi,
Ubahlah Resistor Feedback ke angka yang lebih tinggi.
h
PENGUKURAN KOSUMSI ARUS PADA BEBAN 4 OHM
Pada beban 4 Ohm, transistor final ini mengambil arus DC sebesar 6 Ampere pada tegangan 65VDC simetris.
Layout PCB skema modifikasi FiSHER CA60 adalah seperti gambar di bawah ini:
Penampakan PCB
SKEMA AKHIR
Gambar di bawah ini adalah skema akhir rangkaian Power Modifikasi 300W yang berasal dari Power Amplifier merk FISHER seri CA60.
Tegangan supply menggunakan 65VDc simetris.
Transistor Final menggunakan 2 set 2Sc5200/ 23SA1943.
Dengan mengganti transistor Final dan beberapa sentuhan maka akan mampu menaikkan daya Power OCL SIMETRIS FISHER BA4500.
Pada rangkaian aslinya, Power Amplifier ini mengeluarkan daya hingga 150W untuk beban 8 Ohm. Di era 80-an daya sebesar ini termasuk istimewa namun tidak di era sekarang ini.
Jika kita perhatikan, rangkaian Power menggunakan 3 set transistor Final yang masing-masing memiliki kemampuan daya hingga 100W menurut DATASHEETS.
SKEMA AWAL OCL SIMETRIS FISHER
Berikut adalah skema awal bahan modifikasi FISHER BA4500:
Jika kita perhatikan skema ini , maka jelas ia adalah Power Amplifier Simetris.
Mulai dari Preamp hingga Final Power ,menggunakan transistor yang saling tercermin.
Dengan menggunakan simetris maka Power Amplifier ini akan lebih jernih keluarannya karena cacat silang bisa lebih tertekan.
Menaikkan daya Power OCL FISHER CA270 bisa kita lakukan dengan jalan mengganti dan menambah transistor Final dan mengubah Servo Driver menjadi transistor umum.
Pada rangkaian aslinya, transistor Final menggunakan pasangan C3281 / A1302 yang memiliki kemampuan dissipasi daya hingga 130W menurut DATASHEETS.
Ini bisa kita ganti dengan transistor yang lebih tinggi dissipasinya seperti 2SC3858/2SA1494 atau 2SC5200/ 2SA1943 atau nomer lainnya.
Sementara itu, servo Driver pada rangkaian power ini adalah menggunakan transistor Jenis Darlington yang sulit untuk anda peroleh karena telah diskontinyu.
Ini bisa anda ganti dengan nomer lain seperti MJE340 yang terpasang secara Darlington dengan 2SC945.
Table of Contents
SKEMA AWAL
Berikut adalah potongan dari Power Amplifier FISHER CA270
Tegangan supply: 62VDC simetris.
Q106 akan saya buang karena ia adalah fitur Muting untuk saluran input.
Dalam kloning rangkaian ini tidak kita aktifkan.
Q403 adalah jenis darlington yang akan kita ganti dengan MJE340.
MODIFIKASI POWER OCL FISHER MENGGUNAKAN KOMPONEN LOKAL
Modifikasi yang akan kita lakukan adalah:
Mengganti transistor daya yang semula adalah pasangan 2SC3281/ 2SA1302 menjadi pasangan MJL21194 / MJL21193.
Transistor Servo driver yang semula adalah 2SD947 kita ubah menjadi MJE340 yang terpasang secara darlington dengan 2SC945.
Transistor Pre-amp yang merupakan transistor kembar ber-kaki 5 akan kita ganti dengan transistor umum namun berjumlah 2 buah. Nomer awal adalah 2Sc3065 kita ubah menjadi 2 buah 2SC2240.
Demikian pula dengan transistor 2SC3064 kita ganti dengan 2 buah transistor 2SC2240 pula.
Modifikasi Servo Driver OCL FISHER CA225 dilakukan untuk mengganti transistor Servo driver yang berjenis Darlington menjadi transistor biasa.
Disamping itu saya juga melakukan modifikasi rangkaian menjadi bertegangan 65VDC serta penam bahan transistor Final untuk mendapatkan power output hingga 300W pada beban 4 Ohm.
Table of Contents
SKEMA AWAL

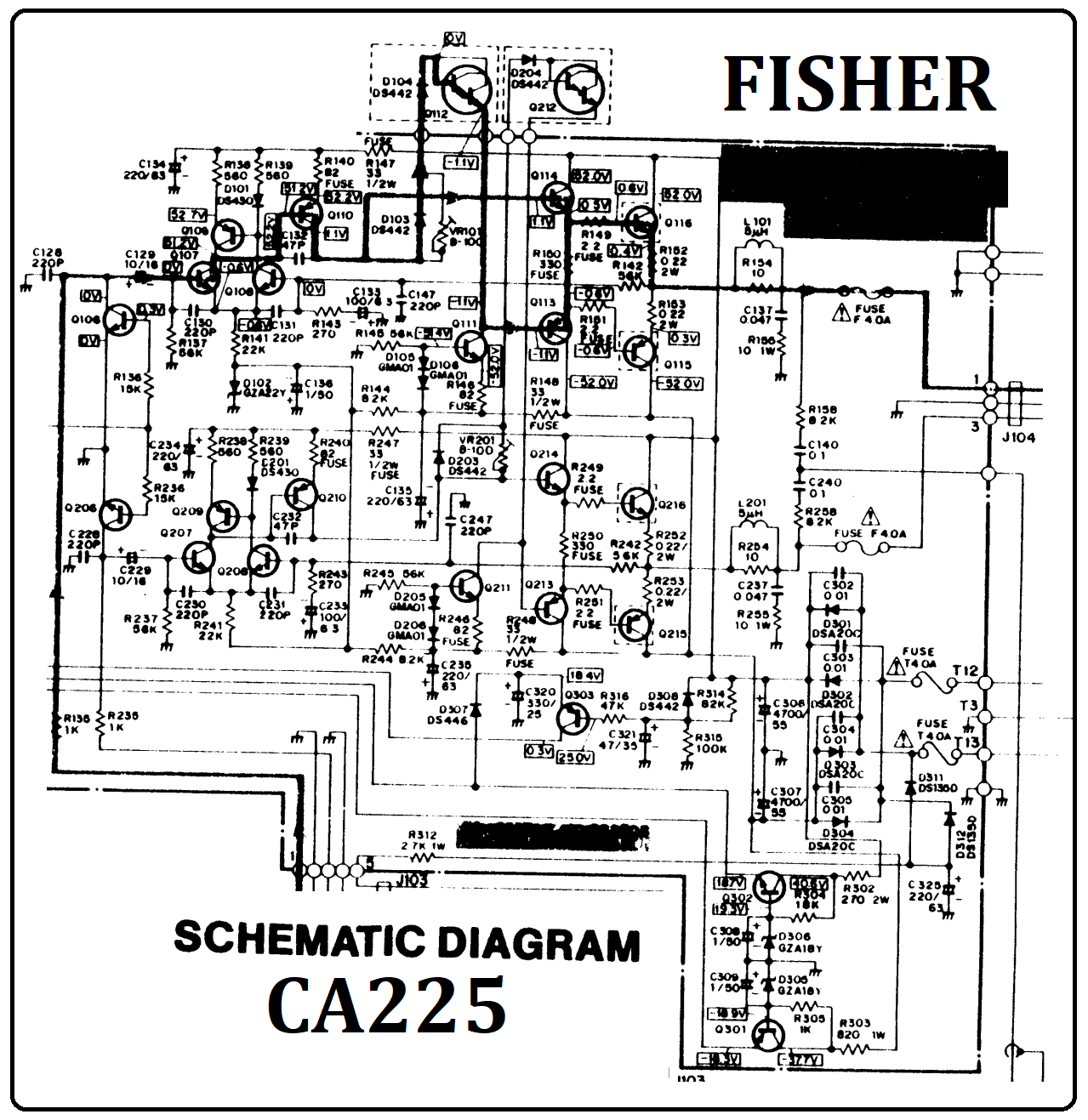

berikut adalah potongan skema Power Amplifier FISHER CA225
Tegangan kerja pada rangkaian adalah 52VDC. Transistor Final hanya 1 set setiap kanalnya.
Dalam gambar di atas nampak dalam formasi rangkaian Stereo. Namun dalam skema modifikasinya akan saya bikin mono saja.
TUGAS DAN SPEK TRANSISTOR
Informasi transistor yang terlibat dalam rangkaian adalah berikut:
Preamplifier: Q107 Q108= 2SC536
Aktif resistor preamp: Q109 = 2SA608
Penguat Tegangan / VAS: Q110= 2SA1017
Servo Driver : Q112 = 2SD947
Stabillizer arus untuk VAS: Q111= 2SC2363
Driver Amplifier: Q113, Q114= 2SC3416, 2SA1352
Final Power Amplifier: Q115 dan Q116 = 2SC3181, 2SA1264
Untuk channel sisi kiri menggunakan nomer ID dengan angka depan Q2XX.
Nomer transstor yang bertugas dan spek komponen dalam rangkaian ini:
selanjutnya saya melakukan gambar ulang rangkaian Power ini untuk memastikan apakah ada peluang untuk kloning.
Setelah selesai gambar ulang, maka saya harus melakukan tes rangkaian dengan jalan memberi Supply DC secara simulasi menggunakan bantuan software.
TES TEGANGAN DC DAN AC
Tes tegangan di sini ada 2, yaitu tes DC dan AC.
DC tes adalah memberikan tegangan supply pada rangkaian dan mengukut tegangan DC pada titik titik tertentu pada rangkaian ini.
Hasil simulasi dan pengukuran menunjukkan angka ideal. Berarti skema Power ini tidak ada permasalahan.
Setelah tes DC adalah tes AC>Yaitu saya memasukkan sinyal sinus murni sekitar 0,77Vrms hingga 1,0Vrms ke input rangkain ini dan output rangkaian ini harus jauh lebih besar tegangannya daripada input awal.
Dalam simulasi ini telah berhasil. Hanya saja tidak saya sertakan bukti gambarnya.
MODIFIKASI RANGKAIAN
Setelah tes Dc dan tes AC selesai maka saya ada ide untuk melakukan modifikasi rangkain ini untuk naik daya ke angka 300W.
Langkah modifikasi diantaranya adalah modifikasi Servo Driver pada rangkaian yang semula adalah berjenis Darlington menjadi transistor Biasa.
Langkah menaikkan daya ini antara lain adalah dengan jalan menaikkan tegangan supply ke angka 65VDC simetris.
KOSUMSI ARUS PADA RANGKAIAN MODIFIKASI
Ketika tegangan supply naik ke angka 65VDC dan transistor saya tambah menjadi 2 pasang, maka nampak di sini jika transistor Final mengambil arus hingga 7,3A untuk beban 4 Ohm.
Arus output sendiri adalah 10,7A AC dan menimbulkan beda potensial 42,9VAC pada beban 4 Ohm.
Transistor Driver sendiri memerlukan supply hingga 453mA pada tegangan supply 65VDC.
LAYOUT PCB

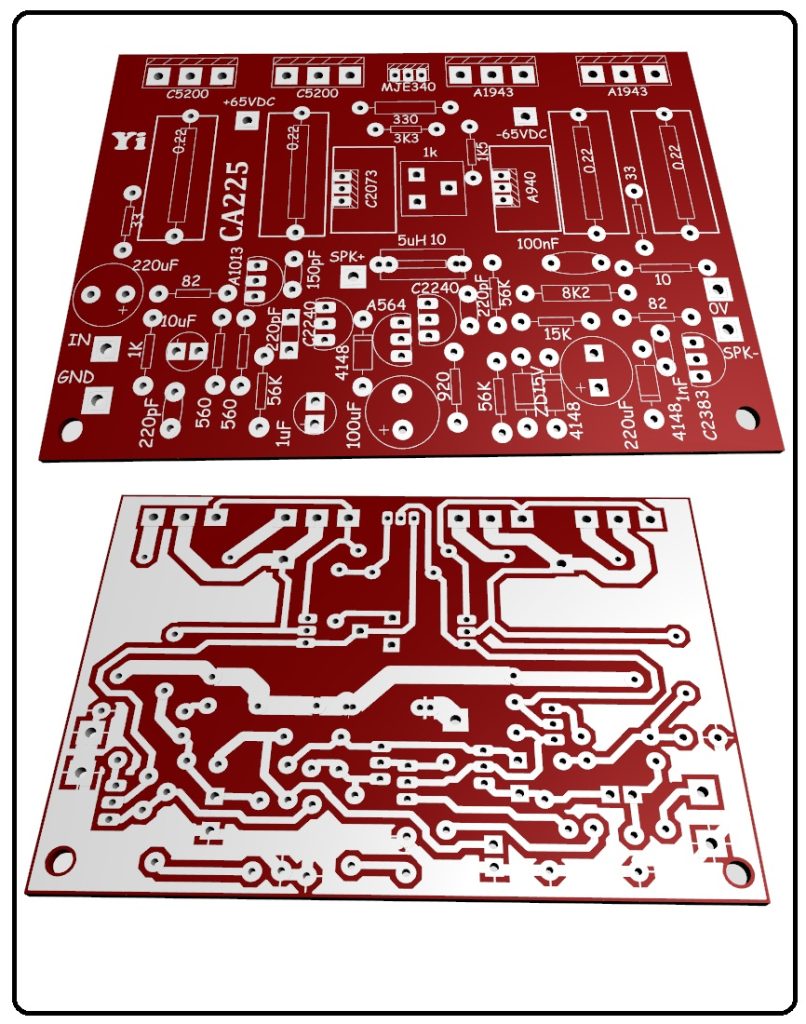

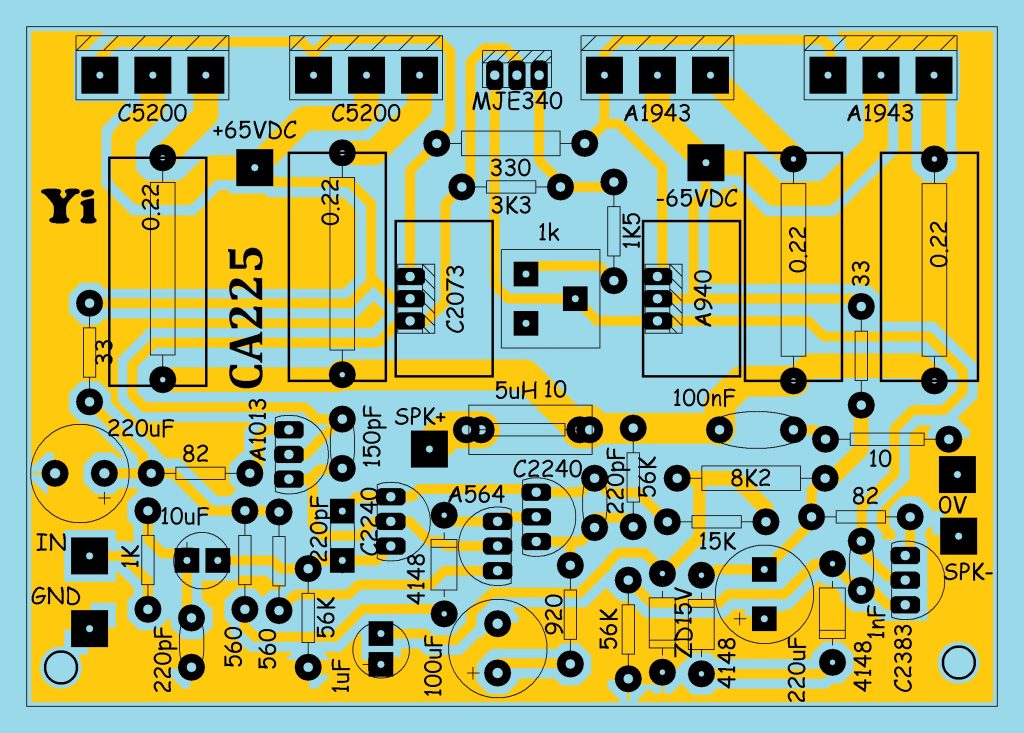

Hasil pembuatan rancangan Layout Power Amplifier adalah sebagai berikut:

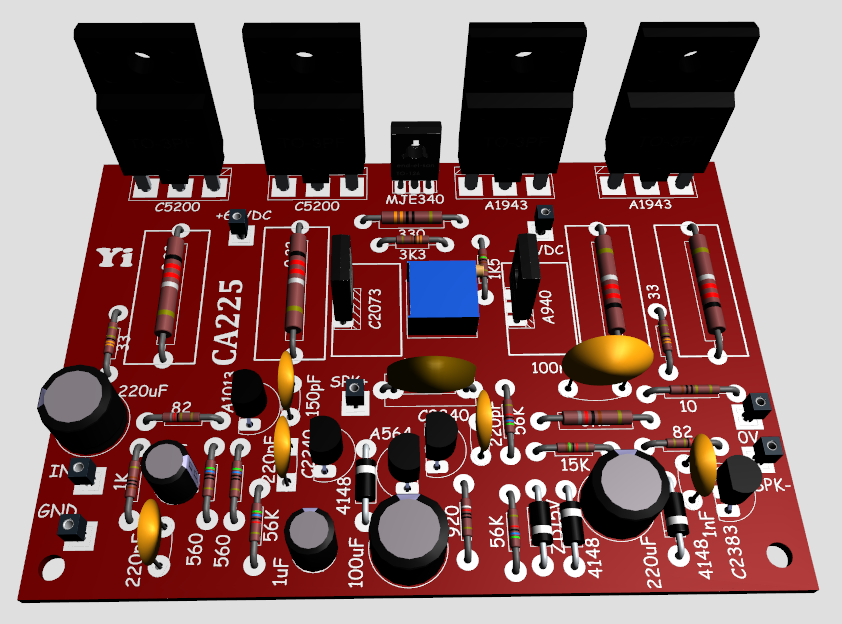

Penampakan Tiga Dimensi ketika PCB terisi komponen kira-kira seperti ini:
SKEMA AKHIR MODIFIKASI 65V

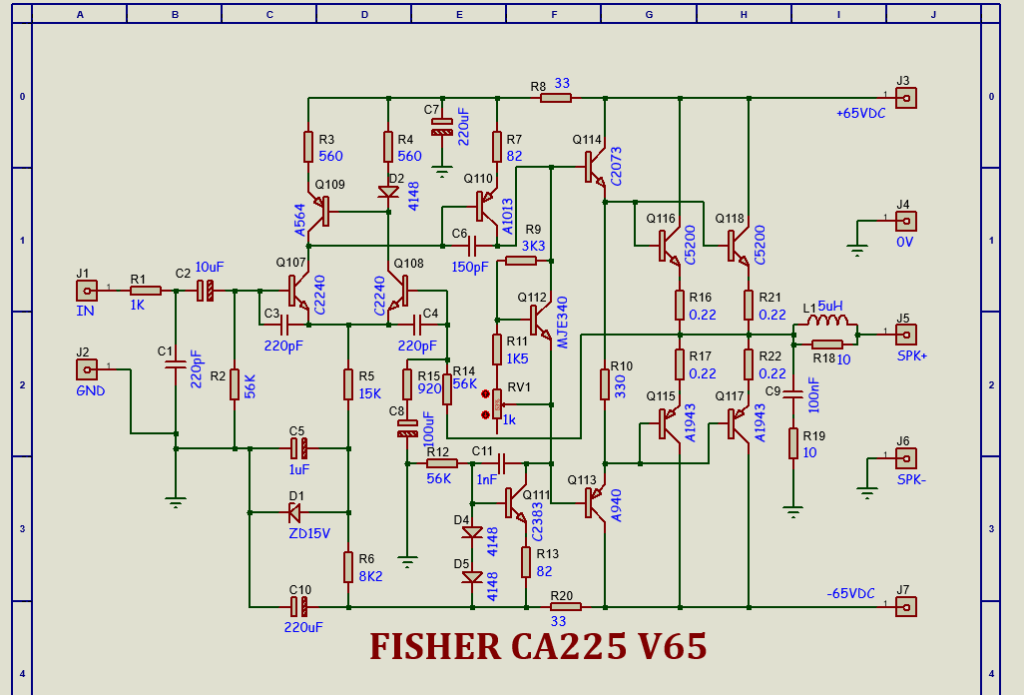

Skema akhir rangkaian ini setelah modifikasi tegangan 65VDC dan modifikasi Servo Driver menjadi seperti berikut ini.
Modifikasi output ke 300W FISHER CA866 adalah sebuah rancangan untuk membikin rangkaian power buatan era 80 lalu menjadi 300W pada sebuah Power lawas merk FISHER.
Padahal, servis manualnya menyebutkan bahwa output dari Power ini adalah 100W pada beban 8 Ohm. Ini menarik untuk kita lakukan modifikasi.
Table of Contents
Pada rangkaian power semula, transistor Preamp mengunakan komponen transistor berkaki 5 yang sulit untuk kita perole. Dan ada lagi, transistor untuk urusan Servo Driver menggunakan jenis Darlington yang juga sulit kita dapatkan
SCHEMATIC AWAL
Berikut adalah potongan skema Power nomer CA866:
Tegangan supply: 62 VDC. Tegangan untuk supply Preamplifier:(-)15VDC.
Rencananya transistor Preamp dan Servo Driver akan ganti dengan transistor umum.
Kloning Driver Power CA862 750W adalah sebuah rancangan dalam membikin kloning power merk FISHER seri CA862 yang telah saya sulap menjadi Driver Power dengan kemapuan hingga 750W.
Kenapa kok sampai 750W? karena saya merancang rangkaian ini untuk Supply tegangan 90VDC simetris. Secara matematis, tegangan 90VDC akan menghasilkan daya keluaran hingga 750W pada beban 4 Ohm.
Ini berarti akan memerlukan setidaknya 4 set transistor SANKEN body MT200 sebanyak 4 pasang atau transistor TOSHIBA nomer C5200/A1943 sebanyak 6 set.
Table of Contents
SKEMA AWAL
Berikut adalah potongan skema dari FISHER CA862.
Tegangan supply adalah 65VDC simetris. Dengan tegangan setinggi ini, maka akan ada peluang output power hingga 300 Watt lebih.
Namun oleh produsen Power Amplifier ini hanya mereka rancang sampai 250W pada beban 8 Ohm.
Rangkaian ini terdiri dari blok:
Preamplifier,
Translator sinyal preamp,
Stabillizer arus untuk preamplifier,
Penguat Tegangan / VAS,
Servo Driver,
Sumber arus stabil untuk VAS,
Preamplifier, dan
Power Amplifier.
Yang menarik dari skema ini adalah ada transistor Servo Driver yang berjenis Darlington, yaitu transistor dengan hfe sangat tinggi.
Karena sulit memperoleh komponen ini, maka saya mendapatkan ide untuk menggantikannya dengan transistor Servo Driver sejuta umat, yaitu nomer MJE340.
SKEMA GAMBAR ULANG KLONING DRIVER POWER CA862 NAIK KE 90VdC
Hasil gambar ulang menjadi seperti di bawah ini:
Tegangan supply naik ke angka 90VDC karena ada rencana akan menaikkan daya hingga 750W setelah penambahan transistor Final.
LAYOUT PCB KLONING DRIVER POWER CA862
Dengan berpatokan pada skema gambar ulang. maka hasil Rancangan Layout PCB adalah seperti dibawah ini:
Penampakan PCB jika tergabung menjadi satu adalah sebagai berikut:
Ukuran PCB memerluakan luasan 10cm x 10cm.
PENAMPAKAN TIGA DIMENSI KLONING DRIVER POWER
Ketika PCB telah berhasil dan komponen terpasang, maka setidaknya akan menghasilkan penampakan seperti berikut ini:
PCB ini masih belum tersedia di toko online.
Toko online yang biasa menyediakan kit modul Driver dan Power kloning adalah HELMI ELEKTRO.
