Kloning Power Mobil Vieta M2070 Stereo dilakukan karena pada rancangan mono telah berhasil dengan baik.
Kloningan versi Mono pernah saya perkenalkan di dagangan online. Karena kurang sambutan maka saya hentikan dan saya coba buatkan versi Stereo.

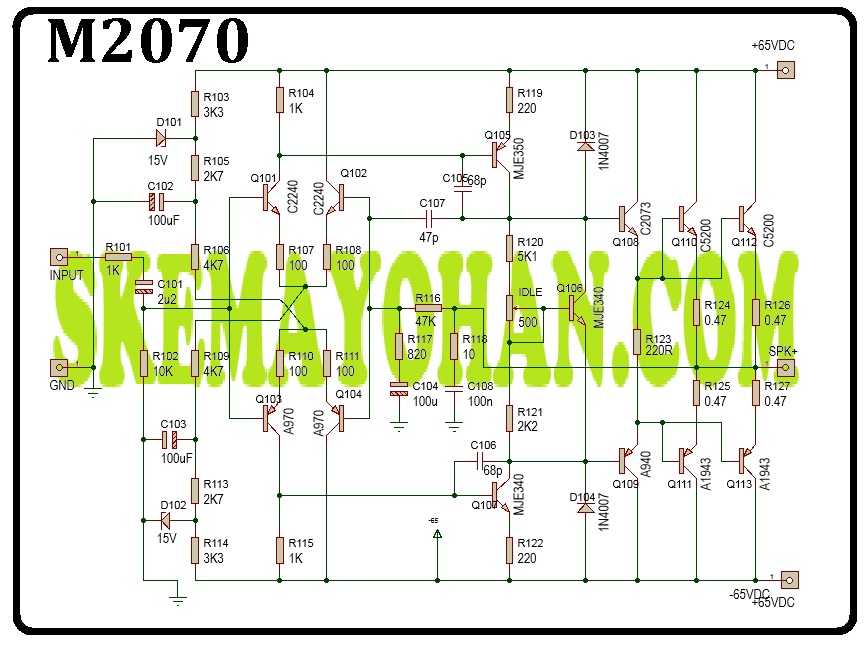

Schematic Diagram dari rangkaian Power ini adalah sama dengan yang versi Mono, hanya saja kita bikin 2 unit dalam 1 PCB ukuran 20×8 cm.

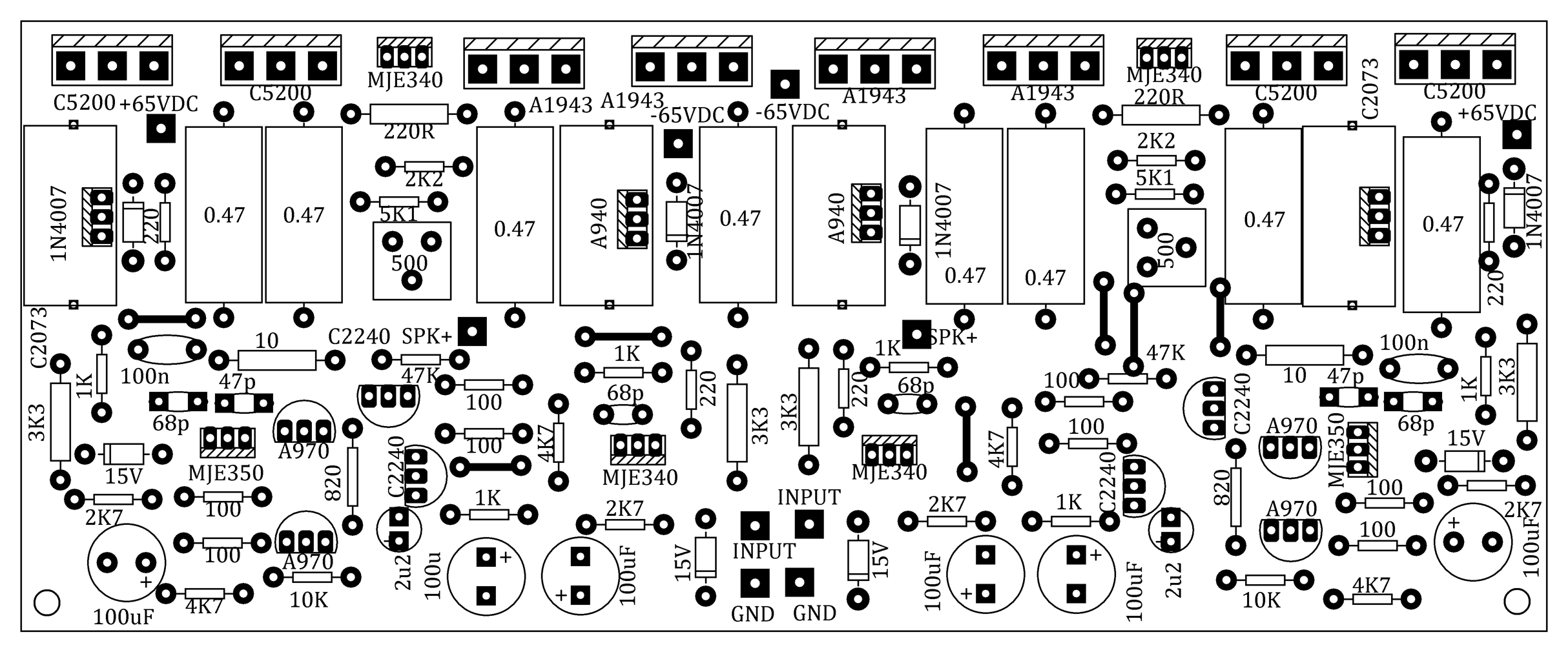

TOP

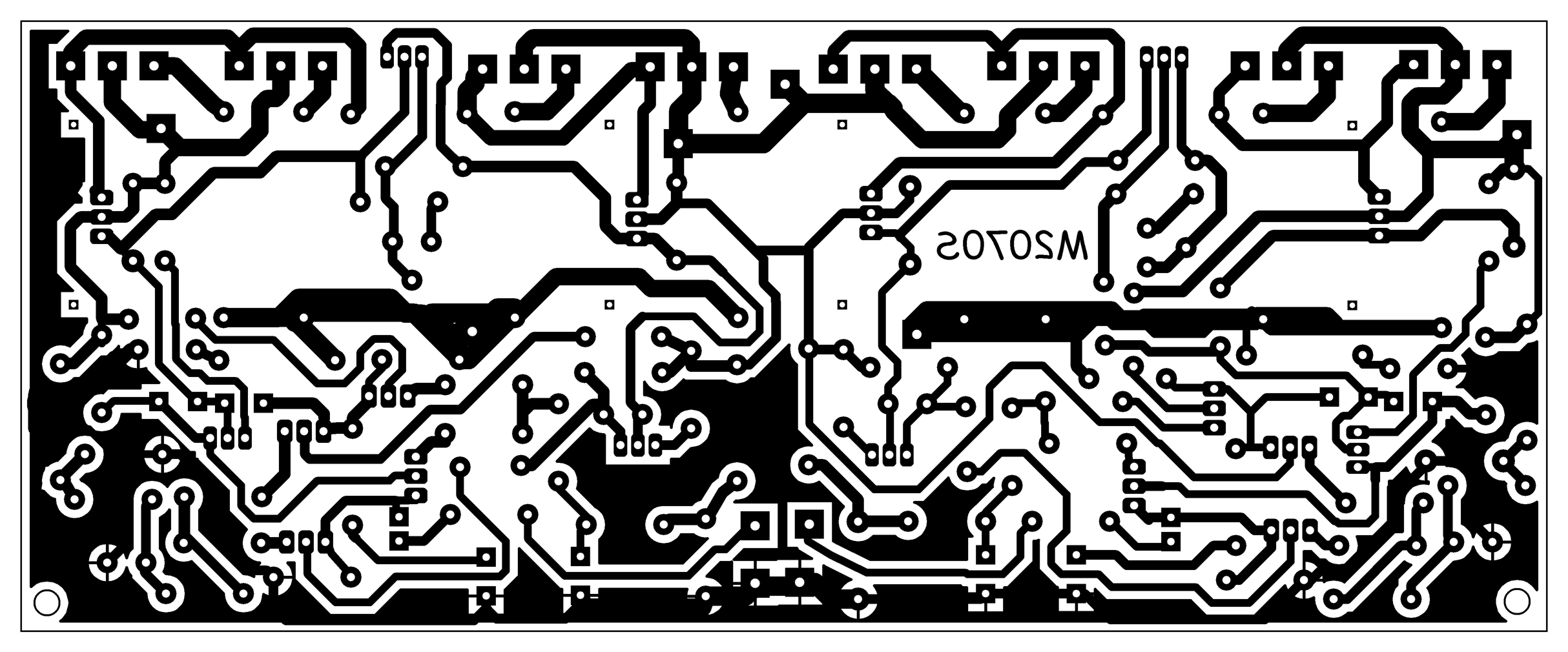

BOTTOM

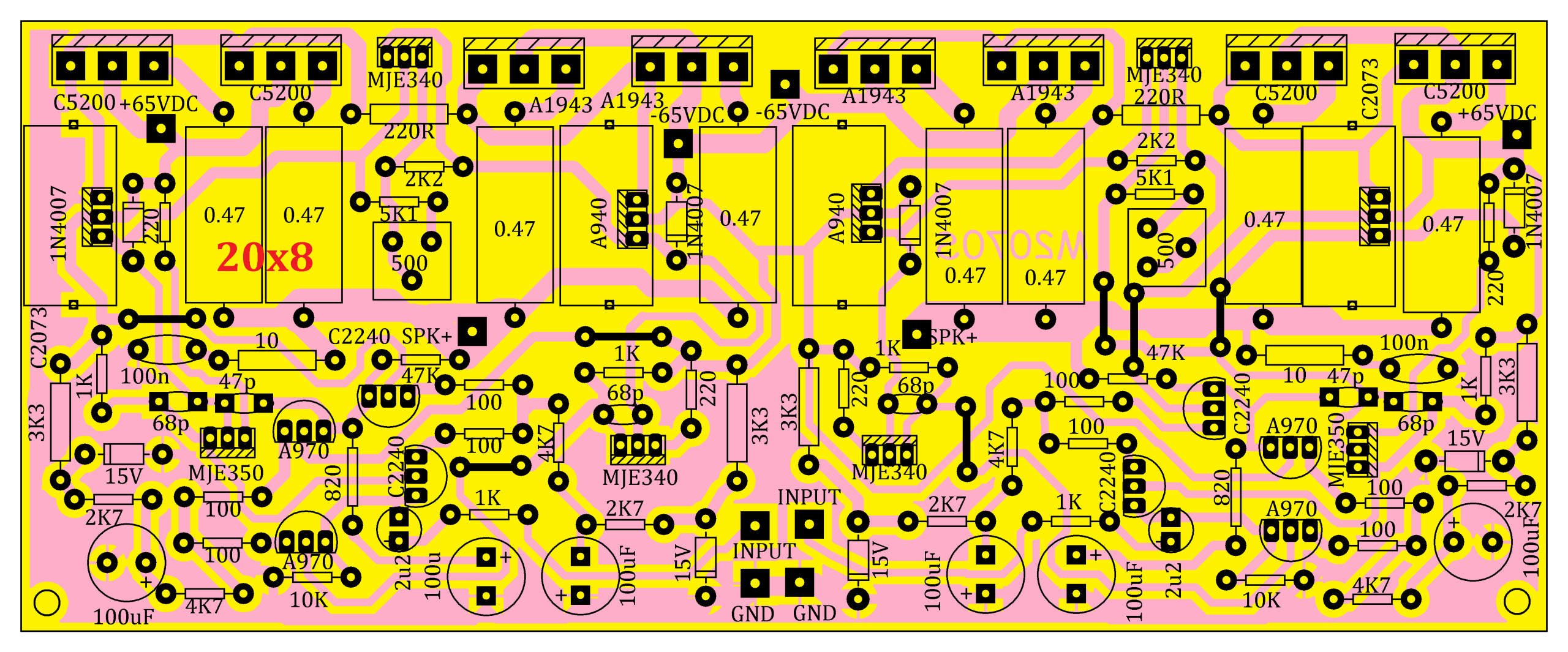

LAYOUT

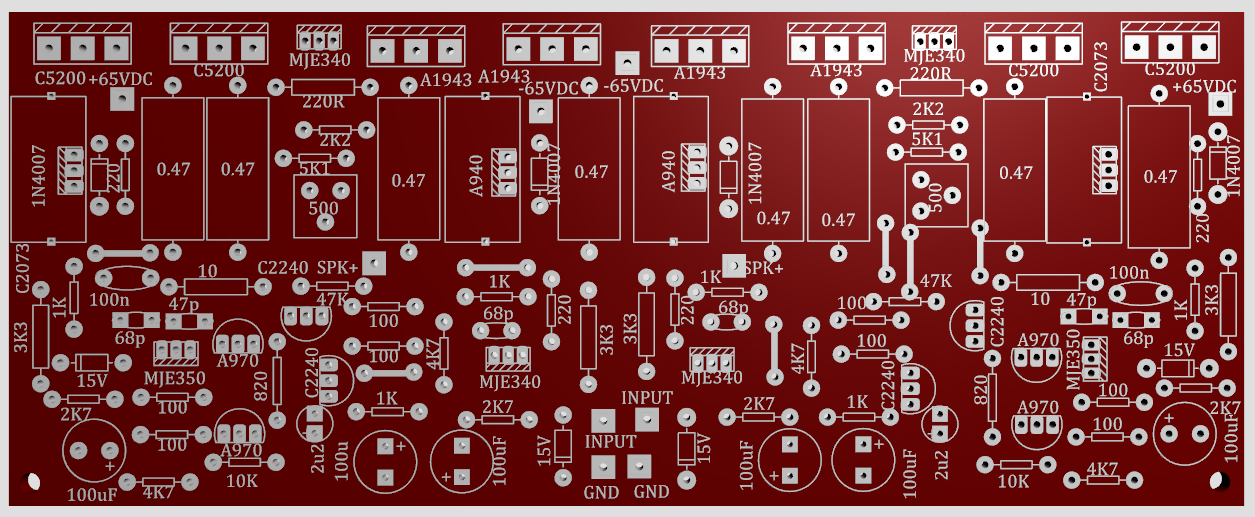

PENAMPAKAN 3D
LINKS
Kloning Power Simetris FISHER CA62 adalah sebuah rancangan membikin kloning power simetris buatan FISHER seri 62 pada era 80 lalu.
Power Amplifier dengan gaya simetris labih bagus capaian audionya daripada amplifier bergaya Asimetris yang mengandalkan elco Boostrap maupun Sumber arus Stabil.
Pada tulisan ini saya membikin rangkaian menjadi lebih besar dalam daya keluaran dan tegangan Supply ke rangkaiannya.
Berikut adalah hasil gambar ulang dari FISHER CA62
x
Hasil rancangan Layout Top, Bottom, PCB dan penampakan 3D.
Tidak tersedia
Di bawah ini adalah tabel estimasi biaya bikin kit Modul KLONING POWER SIMETRIS FISHER CA62 ini.
Satuan harga adalah dalam Ribu Rupiah.
| ESTIMASI BIAYA | ||||
| Komponen | Qty | U | Rp | harga |
| PCB | 1 | lbr | 14 | 14,0 |
| R 0.5W | 18 | pcs | 0,1 | 1,8 |
| R 1W | 3 | pcs | 0,3 | 0,9 |
| R 5W | 4 | pcs | 0,5 | 2,0 |
| C keramik 1 | 4 | pcs | 0,1 | 0,4 |
| C keramik 2 | 0 | pcs | 0,6 | 0,0 |
| C milar 1 | 0 | pcs | 0,1 | 0,0 |
| C milar 2 | 1 | pcs | 0,4 | 0,4 |
| Diode 1 | 7 | pcs | 0,1 | 0,7 |
| Diode 2 | 0 | pcs | 0,3 | 0,0 |
| D Zener | 2 | pcs | 0,4 | 0,8 |
| Elco 1 | 2 | pcs | 0,3 | 0,6 |
| Elco 2 | 2 | pcs | 0,6 | 1,2 |
| Elco 3 | 0 | pcs | 1,2 | 0,0 |
| Trimpot | 1 | pcs | 1 | 1,0 |
| Tr Preamp | 2 | pcs | 0,5 | 1,0 |
| Tr VAS | 2 | pcs | 0,5 | 1,0 |
| Tr Servo | 0 | pcs | 1 | 0,0 |
| Tr Driver | 2 | pcs | 1 | 2,0 |
| Tr Final | 2 | Set | 25 | 50,0 |
| HS 10cm | 1 | pcs | 20 | 20,0 |
| Baut + mika | 4 | pcs | 0,2 | 0,8 |
| Timah | 2 | Mtr | 3 | 6,0 |
| Listrik | 1 | kWH | 1,5 | 1,5 |
| Fee Rakit | 1 | set | 5 | 5,0 |
| 0,0 | ||||
| 0,0 | ||||
| 0,0 | ||||
| Total | 111,1 |
Semisal anda membikin versi Driver saja tanpa Transistor Final dan Pendingin maka ketemu sekitar Rp.40,3 ribu. Sangat terjangkau.
Kloningan FISHER lainnya bisa anda lihat DI SINI.
Schematic FISHER juga bisa anda cari di YOHAN FROM INDONESIA dan YOHAN GO BLOG.
Kloning Power Simetris CERWIN VEGA SUB150 ini hampir mirip dengan power Vieta dan sejenisnya.
Power Amplifier simetris cocok untuk mengolah sinyal audio dengan range Subwoofer sehingga hasil suara Sub Woofer maupun Bass nampak jernih.
Berikut adalah schematic asli dari SUB150 yang telah saya pangkas.
Skema gambar Ulang
Rancangan PCB ini menggunakan tegangan supply 60 VDC untuk mengharapkan output hingga 220W pada beban 8 Ohm atau 300W pada 4 Ohm.
Memerlukan Heatsink yang tebal untuk menyerap panas dari transistor Final serta kipas pendingin untuk mengusir panas dari Heatsink.
Layout Top PCB
Jalur PCB
Layout PCB
Penampakan 3D
Kloning CERWIN VEGA lainnya juga ada di YOHAN FROM INDONESIA dan YOHAN GO BLOG
Dengan mengganti transistor Final dan beberapa sentuhan maka akan mampu menaikkan daya Power OCL SIMETRIS FISHER BA4500.
Pada rangkaian aslinya, Power Amplifier ini mengeluarkan daya hingga 150W untuk beban 8 Ohm. Di era 80-an daya sebesar ini termasuk istimewa namun tidak di era sekarang ini.
Jika kita perhatikan, rangkaian Power menggunakan 3 set transistor Final yang masing-masing memiliki kemampuan daya hingga 100W menurut DATASHEETS.
Berikut adalah skema awal bahan modifikasi FISHER BA4500:
Jika kita perhatikan skema ini , maka jelas ia adalah Power Amplifier Simetris.
Mulai dari Preamp hingga Final Power ,menggunakan transistor yang saling tercermin.
Dengan menggunakan simetris maka Power Amplifier ini akan lebih jernih keluarannya karena cacat silang bisa lebih tertekan.
Skema Power merk FISHER juga ada di YOHAN FROM INDONESIA.

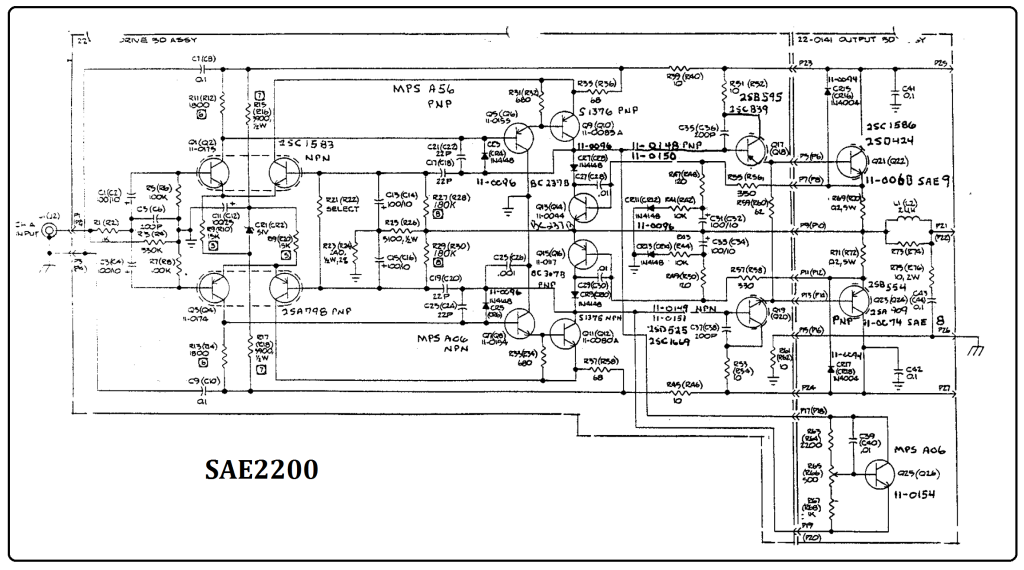

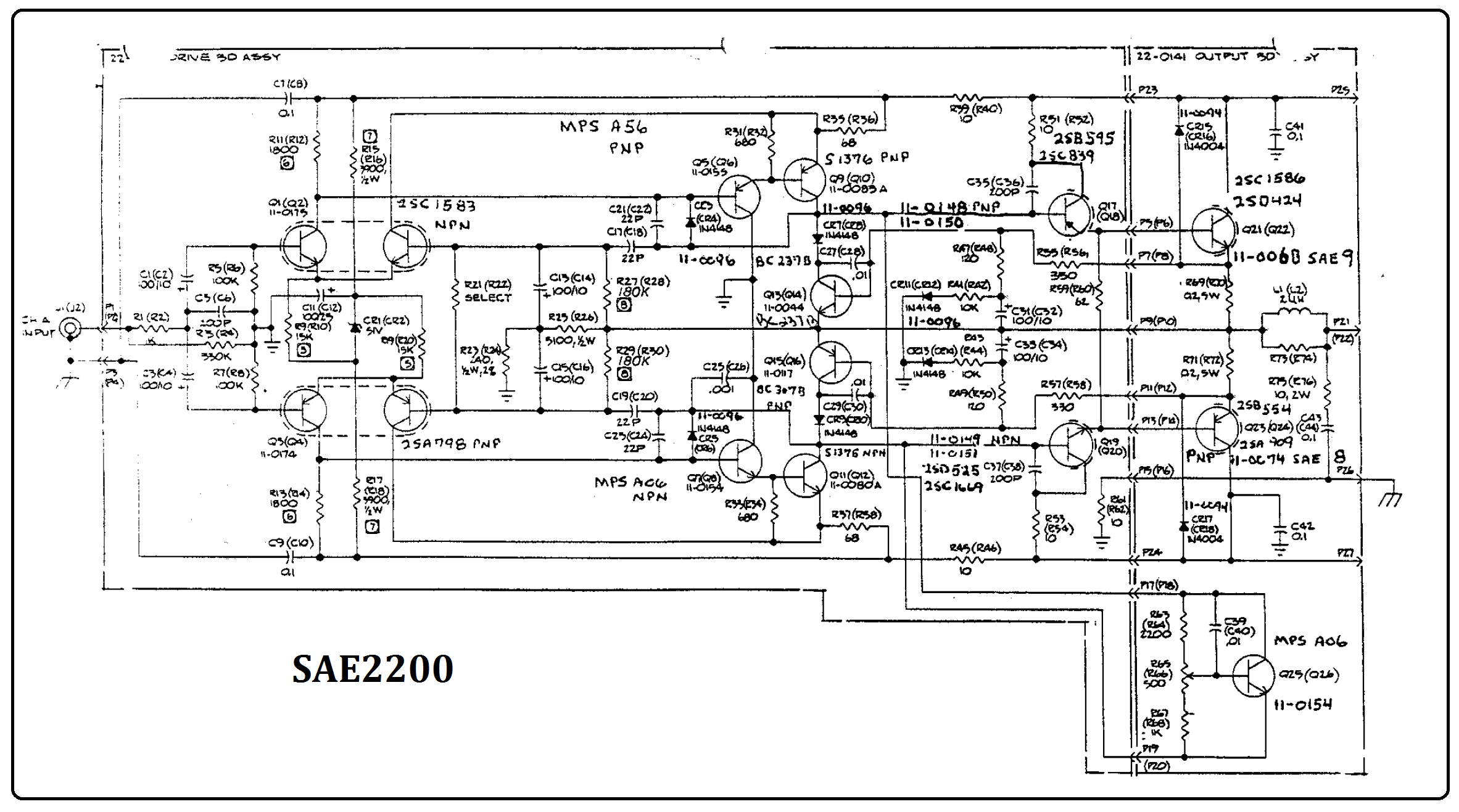

Kloning Power OCL simetris SAE2200 bisa kita lakukan dengan jalan mengganti transistor Preamplifier menjadi transistor umum.
Schematic Amplifier lainnya juga ada di YOHAN FROM INDONESIA.
