Modifikasi power KENWOOD K9921 ke 200W di sini adalah sebuah ide untuk menaikkan daya keluaran dari sebuah schematic power amplifier lawas era akhir 70-an.
Saya tertarik melakukan ini karena rangkaian Power Amplifier yang lumayan sederhana dan berpeluang untuk upgrade ke daya yang lebih besar.
Menurut Schematic aslinya, transistor Final yang terpakai adalah nomer 2SC2461dengan spek 150W menurut DATASHEETS nya.
Power ini berjenis QUASI NPN karena hanya menggunakan transistor NPN saja untuk sisi Final Outputnya.
Jika melihat schematic aslinya, sepertinya ia semacam Power Ampli dengan 3 input Microphone dan 1 input AUX. Dalam schematic juga ada fitur Echo gaya lawas.
Selanjutnya saya mencoba untuk menggambar ulang rangkaian ini dan mengujinya dengan memberi supply DC 42VDC simetris serta memberi sinyal sinus 1Vrms 1kHz.
SPEK KOMPONEN
Berikut ini adalah catatan spek transistor sebagai bahan pertimbangan untuk kloniing rangkaian Power
PENGUKURAN DC UNTUK MODIFIKASI POWER KENWOOD K9921
Setelah rangkaian tergambar, maka saya mencoba memberi tegangan DC pada terminal Supply.
Tegangan supply sebesar 42VDC simetris.
Hasil output pada terminal adalah 57mV dan saya rasa ini masih belum ideal.
Rencanya setelah ini akan saya modifikasi menjadi lebih baik pada tegangan yang lebih naik.
PENGUKURAN DENGAN BEBAN 8 OHM
Ketika rangkaian ini terbebani oleh beban resistor sebesar 8 Ohm (anggap saja ini speaker), maka transistor final mengalirkan arus sebesar 2,19A rms.
Transistor Driver mengalirkan arus sebesar 14,1mA rms.
Tegangan output paling optimal adalah 35Vp atau 24,74V rms pada beban 8 Ohm atau daya sebesar 76W.
K
PENGUKURAN DENGAN BEBAN 4 OHM
Ketika beban rangkaian kita turunkan ke angka 4 Ohm, Arus yang melewati transistor Final naik menjadi 3,92A AC dan ini sudah melebihi kemampuan daya dari transistor Final.
Transistor Driver pun mengalami naik beban menjado 34,7mA AC atau sekitar 1,2W.
Ini sudah diluar kemampuan alir dari transistor Driver Q6 yang hanya memiliki kemampuan di bawah 1W.
Dengan beban 4 Ohm, rangkaian ini bekerja paling optimal pada output sebesar 32Vrms yang ini berarti arus yang mengalir ke speaker 4 Ohm adalah sebesar 32/4 = 8 Ampere RMS.
Dengan melihat simulasi ini nampak bahwa rangkaian menghasilkan output 32 Vp atau 22,6Vrms atau 128W pada beban 4 Ohm.
MODIFIKASI POWER KENWOOD K9921 KE WATT LEBIH BESAR
Untuk mewujudkan power Amplifier modifikasi yang lebih besar, maka langkah yang bisa kita lakukan adalah:
Naikkan tegangan ke 48VDC simetris untuk target output 200W pada beban 4 Ohm,
Catatan tentang hasil kloning yang telah saya lakukan pada sebuah rangkaian Power Amplifier KENWOOD KA6004 yang terkenal pada masanya.

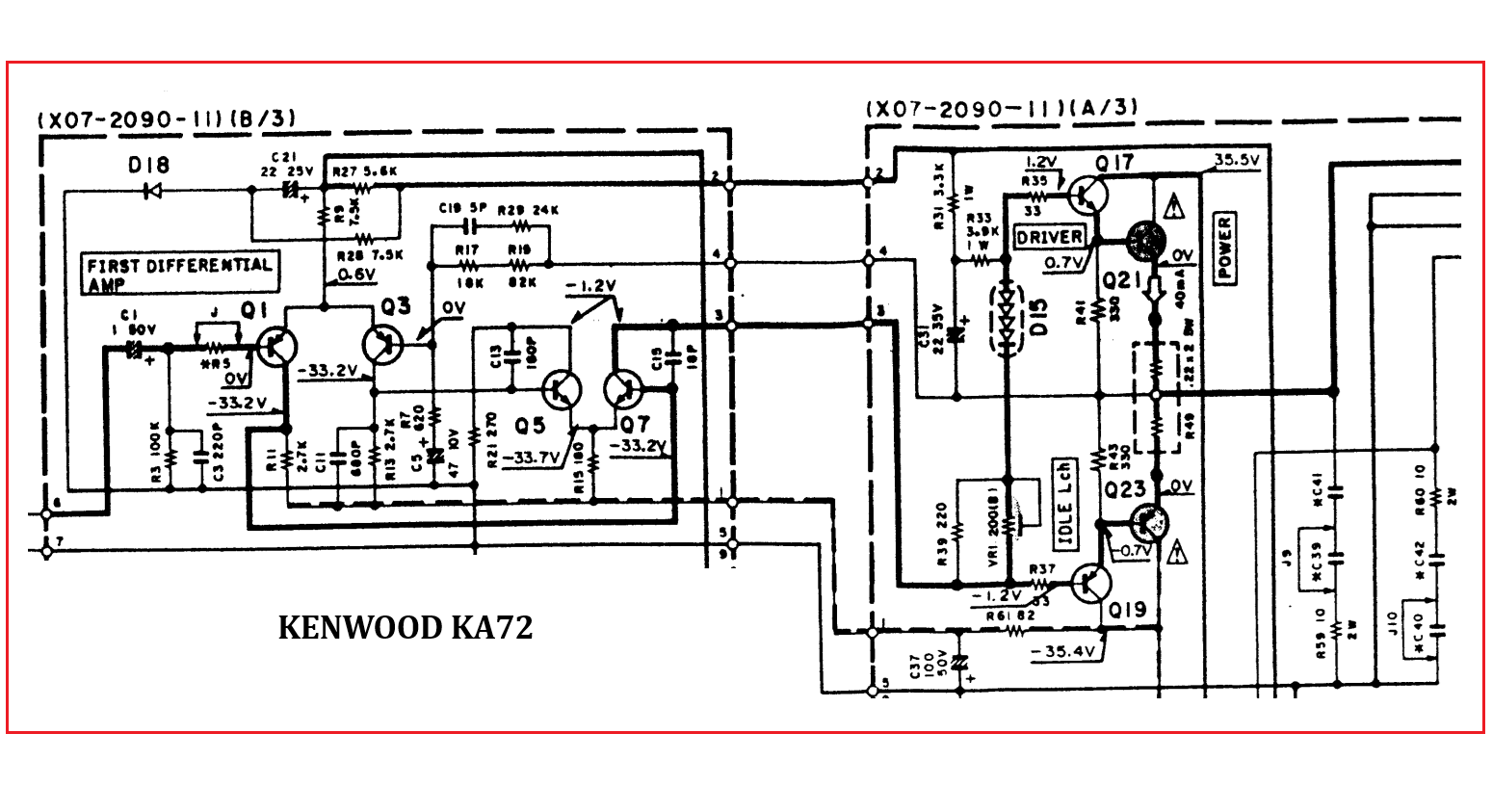

SKEMA ASLI
Skema asli dari Power Amplifier ini adalah lumayan buruk dan tidak begitu jelas.
Karena itulah saya mencoba untuk melakukan penggambaran ulang atas skema Power Amplifier ini.
Semula rangkaian Power Amplifier adalah seperti potongan gambar di bawah ini:

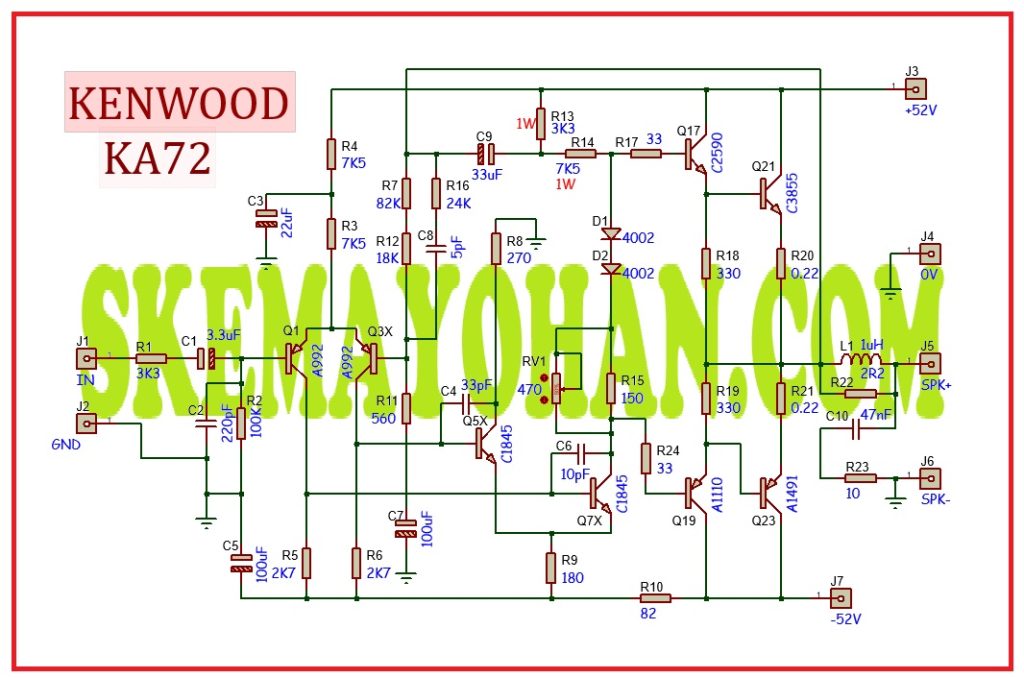

SKEMA EDIT
Berikut ini adalah skema Power Amplifier hasil gambar ulang. Beberapa komponen telah saya ganti dan saya sesuaikan dengan komponen yang tersedia di negeri saya.
X
LAYOUT PCB AMPLIFIER KENWOOD KA6004
KENWOOD KA6004

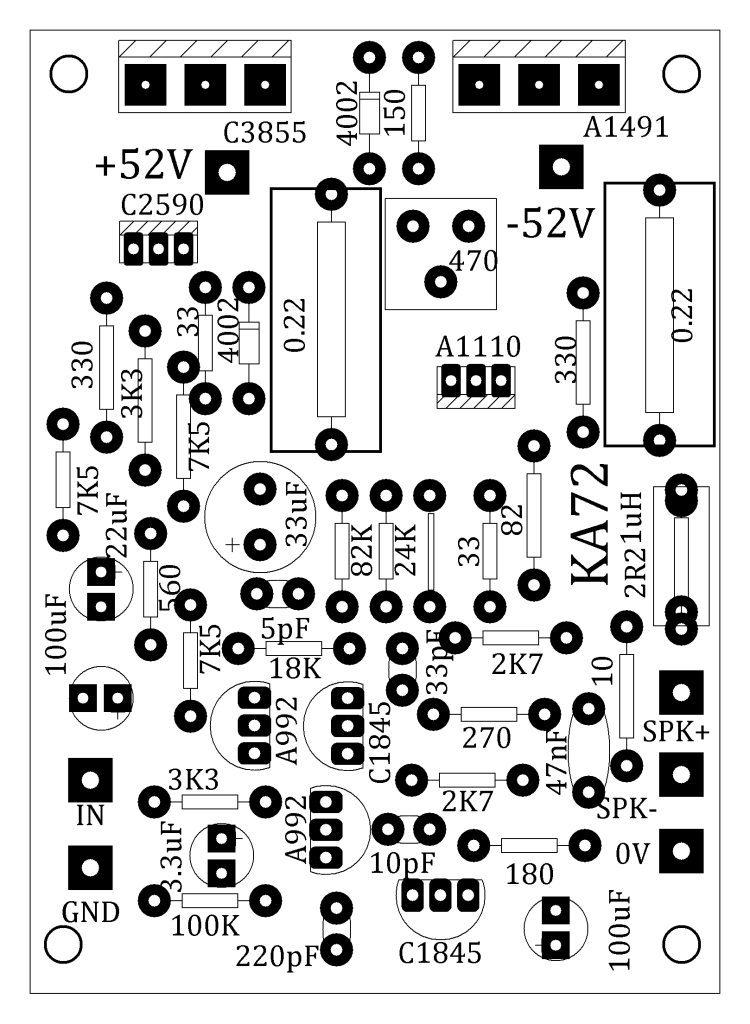

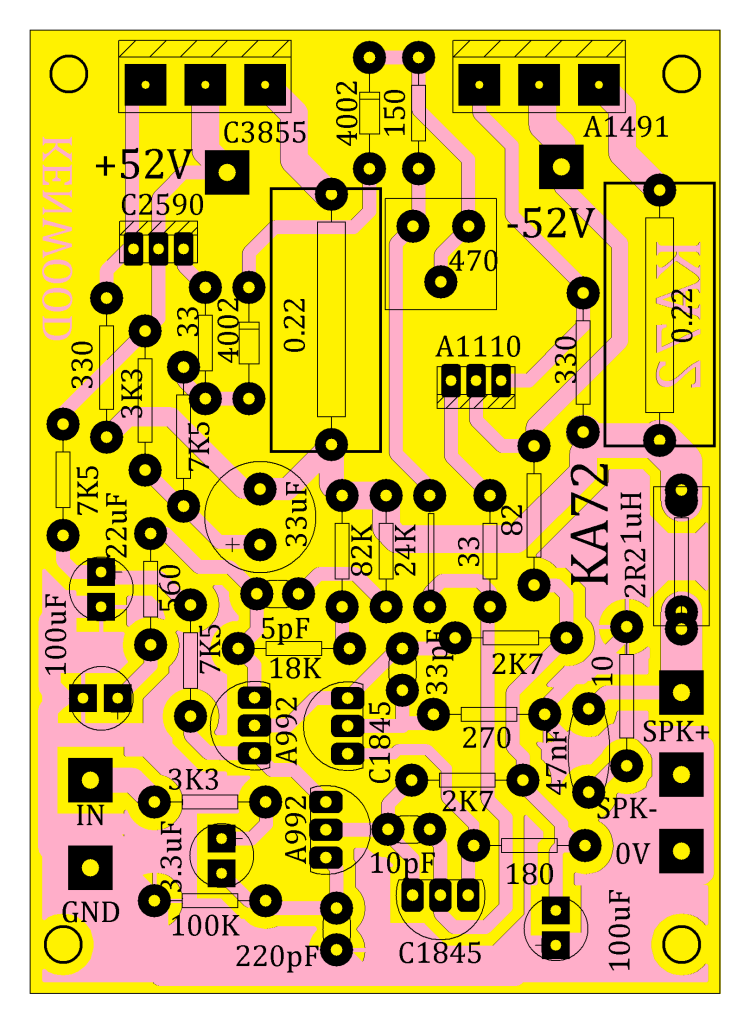

Gambar di bawah Layout dan wiring dari hasil kloningan Kenwood KA6004 ini:

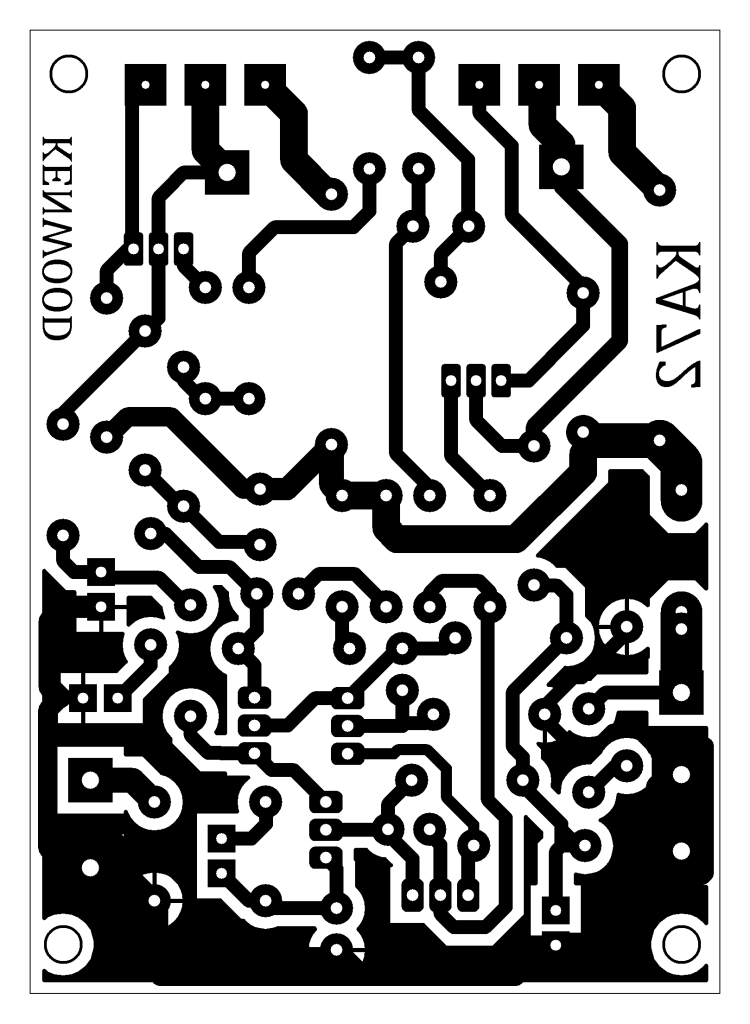

Sedangkan untuk PCB pada sisi jalur solder menjadi seperti ini:
Sedangkan hasil rakitan Power Clone OCL Amplifier Kenwood KA6004 ini adalah seperti foto dibawah ini:
VERSI KLONING STEREO
Berikut ini adalah skema versi stero

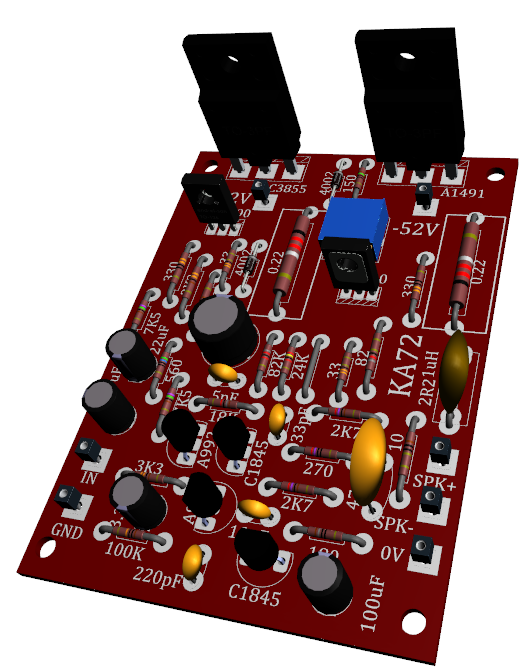

Dan penampakan 3D akan seperti berikut:
PCB rancangan akan seperti gambar di bawah ini:
CATATAN TENTANG KENWOOD KA6004
Final Power pada rangkaian ini bisa saja anda ganti dengan transistor yang memiliki dissipasi daya yang lebih besar.
Semula menggunakan 2SC5198/2SA1941 bisa saja anda ganti dengan nomer 2SC5200/2SA1943 misalnya untuk mengharapkan output power Amplifier yang lebih besar.
Anda hanya tinggal menyesuaikan tegangan bias pada basis transistor Final Power ini.
