Kloning Power PHASE LINEAR 200 di sini dilakukan dengan jalan meniru skema aslinya namun untuk transistor pendukungnya telah saya ubah ke transistor yang banyak beredar di pasaran.
Phase LINEAR 200 adalah produk amplifier era 1976- 1977 yang menggunakan transistor buatan RCA.
Menghasilkan output hingga 120W serta memiliki spek hardware yang mempuni pada era tersebut.
Menurut dokumen dari PHASE LINEAR halaman 2 ( BACA SINI) , transistor nomer 66546 adalah sejenis transistor TO-3 yang berbentuk jengkol dan berkarakter seperti transistor MJ410 ( DATASHEETS)
Table of Contents
SCHEMATIC AWAL
B
SPEK TRANSISTOR
SKEMA GAMBAR ULANG KLONING POWER PHASE LINEAR 200
a
DC TEST
AC TEST
Silahkan bermain main dengan resistor feedback maupun resistor input untuk memilih GAIN rangkaian anda.
LAYOUT PCB
Berikut adalah hasil rancangan Layout dari Phase Linear 200
Selanjutnya ini adalah ilustrasi komponen seteah terpasang di permukaan PCB
Modifikasi Power Quasi 100V MJ410 menjadi 1000W adalah sebuah ide rancangan untuk mengganti transistor langka ke transistor umum serta output yang semula adalah kecil menjadi sangar.
Object Kloning kali ini adalah Power Amplfieir QUASI NPN seri 500 buatan ESS.
Table of Contents
SCHEMATIC AWAL
Berikut bahan modifikasinya:
Tegangan supply untuk rangkaian ini adalah 100VDC simetris. Dengan angka sebesar ini maka akan memungkinkan untuk mencapai 90Vp atau 70Vrms pada titik output.
Namun jika saya melihat faktor GAIN dari rangkaian ini sepertinya ia tidak sampai mencapai angkan 70Vrms.
Berikut adalah skema gambar ulang dari Power Amplifier ESS500:
TES TEGANGAN DC
DC tes menghasilkan data yang bagus.
TES SINYAL AC
Rangkaian hasil gambar ulang ini telah saya tes menggunakan input sinyal sinus dan output dari rangkaian ini bisa menampilkan bentuk gelombang sinus sempurna.
Namun Output dari rangkaian ini mencapai angka paking optimal adalah pada saat input masuk sebesar 7,2Vp-p atau setara 2,53Vrms.
Angka 2,53 ini bukan angka standart.
MODIFIKASI POWER QUASI 100V MENGGUNAKAN TRANSISTOR JEPANG
karena banyak komponen pendukung rangkaian ini tidak tersedia di toko elektro di tempat saya, maka saya memutuskan untuk mengubah transistor pendukung ini menggunakan transistor buatan Jepang.
Alasan saya adalah ketersediaan transistor sangat melimpah dan sangat mudah untuk kita peroleh.
Beberapa transistor yang tergantikan adalah:
Preamp menggunakan 2SC2240
VAS menggunakan MJE350
Servo Driver menggunakan MJE340
Driver amplifier menggunakan 2SC4793 / 2SA1837,
Driver #2 menggunakan 2SC5198, dan
Final Power menggunakan 2SC5200.
Hasil penggantian menjadi seperti gambar di bawah ini:
Judul tulisan OCL Quasi 500W ESS200 ini maksudnya adalah sebuah skema rangkaian Power Amplifier lawas yang menggunakan 2 set transistor jengkol nomer MJ15024G yang memiliki kemampuan total 500W.
Tegangan supply pada rangkaian ini adalah 56VDC dan saya rasa akan menghasilkan audio yang lumayan besar.
Table of Contents
SCHEMATIC AWAL
Berikut adalah skema asli dari ESS200:
Karena rangkaian ini agak buram dan tidak jelas maka saya mencoba untuk melakukan gambar ulang rangkaian ini.
Tapi di sini nampak jika rangkaian Power ini adalah berjenis Quasi NPN.
Ia memiliki fitur rangkaian resistor GAIN yang unik dan berbeda dengan umumnya rangkaian GAIN.
Transistor VAS juga berbeda dengan umumnya rangkaian Peguat Tegangan.
Banyak transistor yang tidak tersedia di negeri kita dan masih memungkinkan untuk anda ganti dengan nomer lainnya yang sejenis dan spek yang sama.
GAMBAR ULANG
Gambar ulang untuk memastikan apakah rangkaian ini bisa kita kloning dan kita buatkan PCB-nya.
DC TES PADA RANGKAIAN POWER QUASI 500W
Setelah gambar ulang selesai, maka kita harus melakukan DC tes untuk memastikan rangkaian yang telah kita gambar adalah telah benar dan sesuai dengan kaidah Power Amplifier.
Dari gambar hasil simulasi ini nampak jika rangkaian gambar ulang ini tidak mengalami permasalahan.
Gambar siap untuk kita kloning.
SKEMA FINAL
Rangkaian Power OCL QUASI 500W setelah gambar ulang adalah seperti di bawah ini:
Tulisan ini saya beri judul modifikasi power Quasi 2N3055 menjadi 300W Electronica karena rangkaian power OCL awalnya adalah jenis Quasi NPN mengunakan 3055 akhirnya saya ubah menjadi Quasi NPN 300W dengan beberapa langkah.
Sumber bahan adalah sebuah schematic Jadul Power Ampli lawas buatan ELECTRONICA dari negeri ROMANIA atau kita biasa menyebut dengan nama Rumania seri AS2050.
Rangkaian power ini sepertinya buatan era 80-an lalu jika melihat jenis komponen dan foto fisiknya.
Table of Contents
SCHEMATIC AWAL

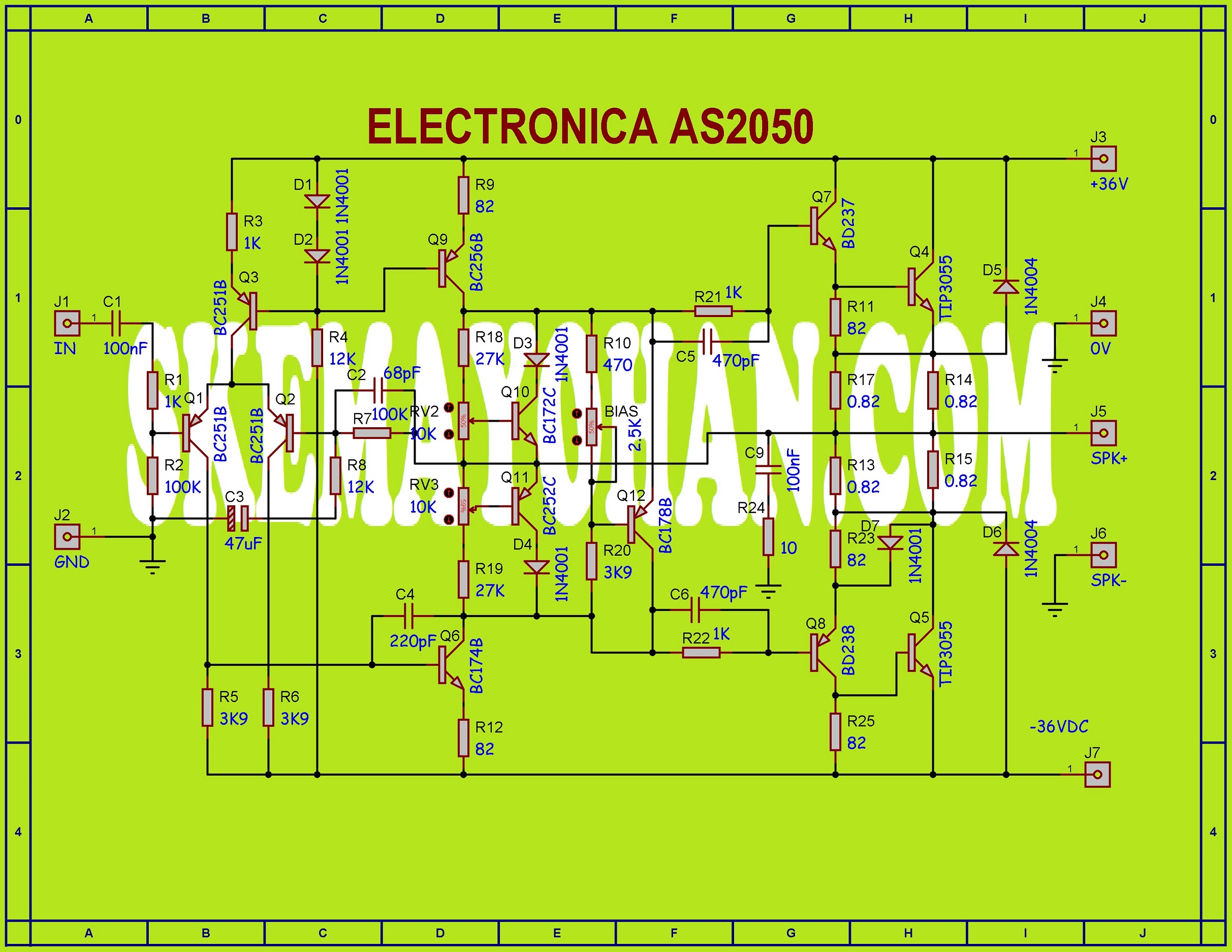

Gambar hasil potongan ELECTRONICA AS2050 seperti berikut:
g
SPEK KOMPONEN
Untuk memulai modifikasi, saya harus mempelajari spek komponenya terlebih dahulu.
Berikut adalah spek dari transistor Pendukung rangkaian ini:
Untuk memastikan skema awal ini bekerja dengan benar, maka saya harus melakukan gambar ulang rangkaian.
Selanjutnya rangkaian ini saya simulasi menggunakan tegangan DC dan injeksi sinyal sinus 1kHz dengan level 1Vrms untuk memastikan amplifikasi rangkaian telah bekerja dengan benar.
DC TES

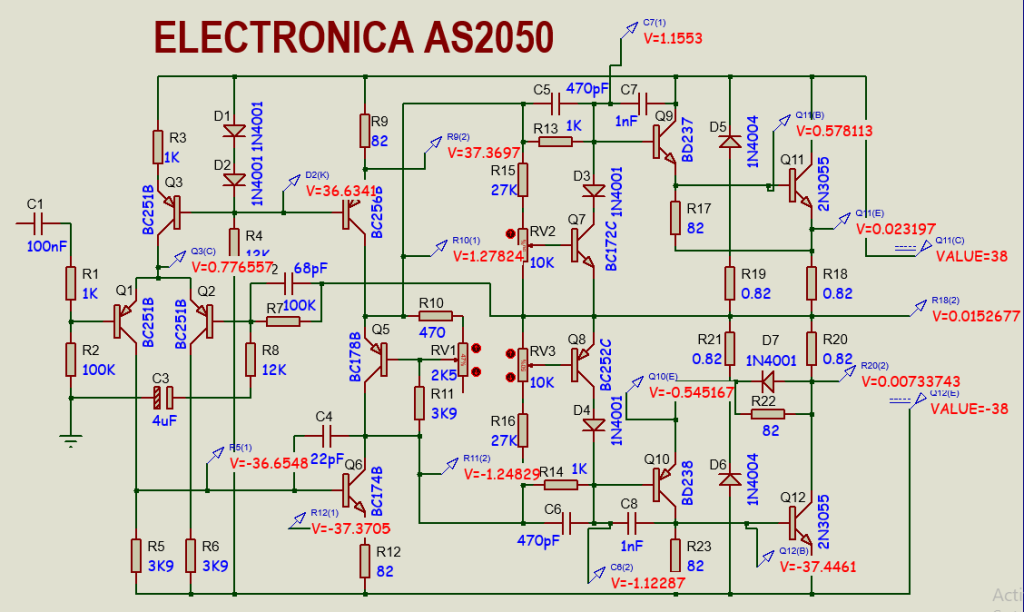

Berikut adalah hasil simulasi tegangan DC pada rangkaian Power buatan ELECTRONICA seri AS2050.
Tegangan output pada rangkaian ini menunjukkan angka 15mV. Ini masih masuk toleransi.
Sementara itu tegangan basis transitor Final adalah 0.57V untuk catu + (0.578V-0,02V= 0,568V) dan 0.56V untuk catu (-) (38V-37.44V = 0,56V).
Beberapa komponen transistor ini akan sayaganti mengikuti ketersediaan komponen di negeri kita melalui modifikasi rangkaian.
AC TES
Setelah tes menggunakan tegangan Dc adalah normal, maka selanjutnya adalah memberi sinyal sinyus murni pada input rangkaian.
Hasil output harus lebih besar dari input.
Pada tampilan osiloskop nampak jika output dari rangkaian ini tidak sampai menyentuh angka 35Vp.Puncak tertinggi dari gambar di atas hanyalah 13Vpeak.
Dugaan saya adalah karena GAIN rangkaian ini terlalu kecil. Dalam skema aslinya nampak bahwa resistor input R123 adalah sebesar 12K sedangkan resistor feedback R122 adalah 100K.
MODIFIKASI POWER QUASI 2N3055
Rangkain ini bisa kita modifikasi dengan mengikuti komponen yang tersedia dan standart kita.
Modifikasi pertama adalah membikin rangkaian ini bekerja tetap pada tegangan 38VDC simetris namun ada kenaikan GAIN dan perubahan seri transistor yang terpasang.
Pada modifikasi ini saya ingin jelaskan jika tegangan kerja dari rangkaian akan saya bikin 60V untuk bisa mencapai angka 300W.
POWER QUASI 2N3055GANTI TRANSISTOR DENGAN TEGANGAN TETAP
Berikut ini adalah hasil modifikasi rangkaian Power Quasi buatan ELECTRONICA seri AS2050 meskipun tegangan kerja adalah tetap 36 – 38VDC.
MODIFIKASI POWER QUASI 2N3055 MENJADI 300WSUPPLY 60V
Sebuah schematic Diagram era 80-an saya temukan di internet dan saya ada ide untuk mengganti transistor pada OCL Quasi NPN buatan QUASAR.
Ide ini datang karena saya lihat transistor yang ada termasuk transistor lawas dan Final Power yang terpakai adalah 2N3055 kemasan TO3 yang berbentuk seperti buah jengkol.
Memang pada era 80-an lalu, transistor 3055 termasuk transistor daya tinggi dengan output hingga 115W.
Pada tulisan ini saya ingin menggantikannya denganTOSHIBA 2SC5200 / 2SA1943 yang banyak beredar di negeri kita. Meskipun yang palsu lebih banyak tersedia di toko enline maupun offline.
Table of Contents
QUASAR sepertinya mirip dengan istilah Power Amplifier QUASI, yakni pasangan transistor Final Output yang sejenis.
Pada era 80-an, Power Amplfieir dengan output gaya Quasi banyak beredar. Lebih-lebih menggunakan quasi NPN.
Lambat laun, power amplifeir berjenis Quasi telah berganti dengan transistor berpasangan untuk menjaga keseimbangan phasa sinyal (+) dan (-). Dan banyak orang lebih senang menyebut dengan istilah OCL.
Meskipun gaya Quasi adalah power OCL pula karena ia tidak mengenakan kapasitor kopling pada saluran output ke beban speaker.
SCHEMATIC ASLI
Berikut ini adalah schematic Diagram Power Amplifier QUASAR seri OPA3307 yang banyak kita dapati di internet.
Pada skema ini tidak nampak tegangan supply yang terpasang. Namun umumnya adalah 45VDC simetris jika melihat ada 2 set transistor Final seri 2N3055.
Preamplifier pada rangkaian menggunakan OPAMP dengan nomer LF356.
Selanjutnya pada output ini akan masuk ke transistor Buffer amplifier.
Sinyal output dari transistor Buffer ini akan menimbulkan beda potensial pada resisor R8 (820) untuk masuk ke basis transistor penguat Tegangan TO3 (NEC29)
KESALAHAN ISI GAMBARMENGGANTI TRANSISTOR PADA OCL QUASI NPN QUASAR 3307
Saya mencurigai ada kesalahan dalam gambar skema ini.
Kecurigaan saya adalah pada titik yang saya beri tanda lingkaran ini.
Transistor Servo Driver mendapatkan bias dari RO11 (1K5), RO12 dan trimpot 10K dan pin lainnya terhubung ke emitor dari TO4 servo Driver.
Kemudian DO07 untuk OCP tidak seharusnya konek dengan basis dari transistor Servo Driver.
Kesalahan yang lain adalah transistor Driver TO06 (NEC30).Pada gambar nampak bahwa simbol TO06 harusnya berjenis PNP.
Nomer transistor untuk TO06 sudah benar menggunakan NEC30 yang memang berjenis PNP.
SIMULASI OCL QUASI NPN QUASAR
Akhirnya saya menggambar ulang rangkaian ini untuk memastikan apakah memang benar gambar asli dari internet tersebut memang keliru.
Dan benar pada saat simulasi terbukti ada permasalahan pengukuran tegangan DC.
Selanjutnya saya lakukan modifikasi gambar versi saya sendiri dan saya simulasikan kembali.
Pada gambar yang sudah saya ubah versinya ini menunjukkan bahwa rangkaian bekerja dengan benar secara DC. Tinggal melakukan test secara AC.
GAMBAR ULANG MENGGANTI TRANSISTOR PADA OCL QUASI NPN QUASAR
Di bawah ini adalah schematic Diagram setelah proses penggantian komponen transistor.
Quasi OCL dengan NPN saja 3055 adalah tentang bagaimana memodifikasi amplifier OCL yang semula pasangan NPN dan PNP menjadi pasangan OCL dengan NPN saja hanya dengan menggunakan transistor NPN saja seperti 2N 3055 atau TIP3055.
Bisakah OCL 150W cuma pakai 3055 saja atau 2955 saja? jawabnya adalah: Bisa!
Karena salah satu transistor jebol, maka kita kadang harus beli satu pasang lagi transistor power final. Ini kadang mengganggu kita dalam hal anggaran keuangan.
CARA MODIFIKASI OCL DENGAN NPN SAJA
Berikut ini saya ada tips untuk menggunakan OCL150W menggunakan 2 transistor 3055 saja tanpa menggunakan 2955.
KLIK UNTUK MEMPERBESAR
Copotlah transistor 2955
2.Rubahlah rangkaian dengan catatan seperti berikut ini
berilah resistor 47 ohm 1/4 watt di tiap transistor final untuk proteksi arus lebih.
resistor 330 ohm antara line output dengan emitor transistor TIP32 kita ganti dengan resistor 47 ohm 1/2 Watt Antara kolektor transistor driver TIP 32 kita beri resistor 330 Ohm:
jadinya akan seperti gambar di bawah ini:
KLIK UNTUK MEMPERBESAR
Rangkaian ini pernah saya coba dengan transistor jenis SANKEN yang transistor PNP nya rusak, sehingga memakai transistor NPN saja.
Hasilnya lumayan, cuma belum saya teliti lebih mendalam perihal frekwensi respon terhadap bass, kekuatan dessipasi panas dan lain sebagainya.
Bisakah kalau kita menggunakan 2955 saja apabila 3055 nya jebol? bisa!
Caranya adalah semua transistor , diode, elco,dibalik polaritasnya dan power supply juga kita balik. Skema nya tetap. Apa benar demikian? Nanti akan ada artikelnya.
BACA JUGA ARTIKEL OCL PAKAI TRANSISTOR NPN SAJA DISINI
