Kloning Power DIAMOND AUDIO D5 6002 kali ini saya modifikasi menjadi tegangan supply 80VDC simetris untuk mengejar daya keluar yang lebih besar hinga 600W.
Pada rangkaian aslinya, Power Amplifier ini mengeluarkan output hingga 300W pada beban 4 Ohm pada tegangan supply 60VDC.
SCHEMATIC DIAGRAM

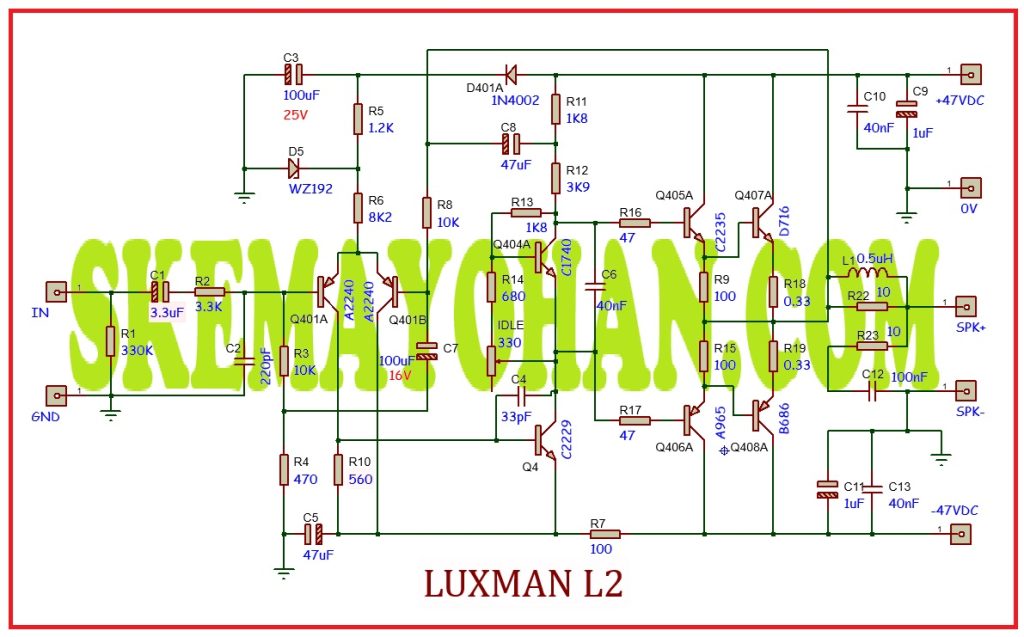

Berikut adalah hasil gambar ulang dari Power Amplifier ini
KLONING POWER DIAMOND AUDIO D5

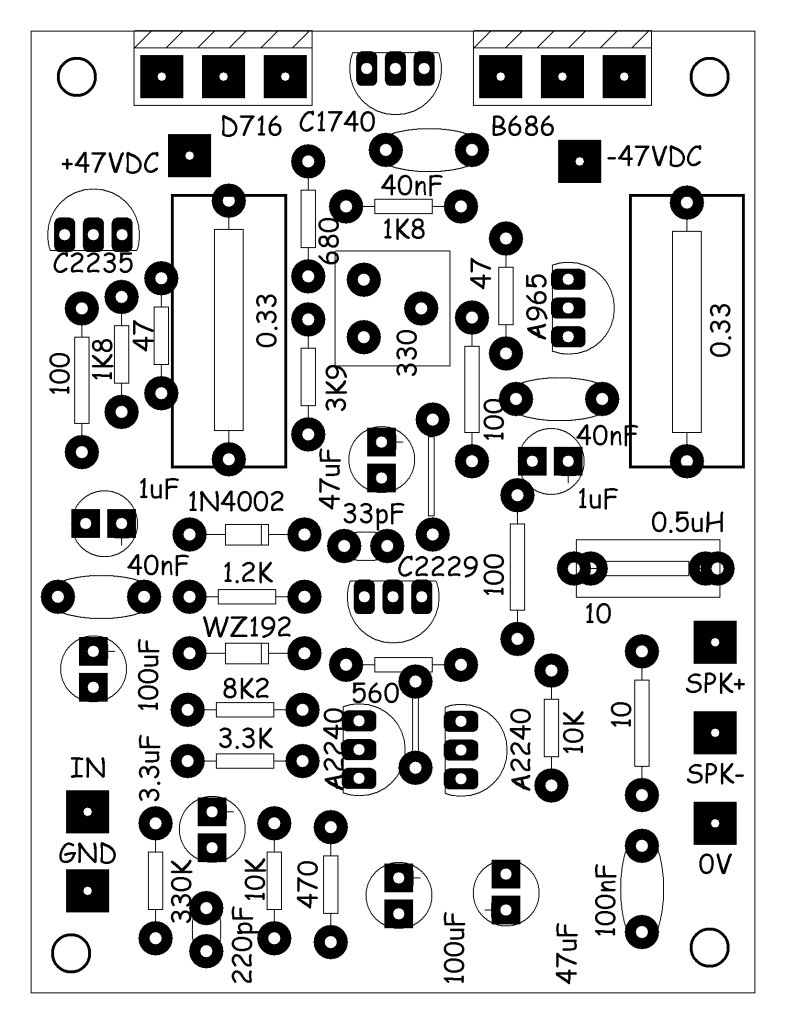

Kloningan Power ini saya bikin dengan menunjukkan hasil rancangan PCb nampak atas. bawah dan penampakan 3D.
TOP

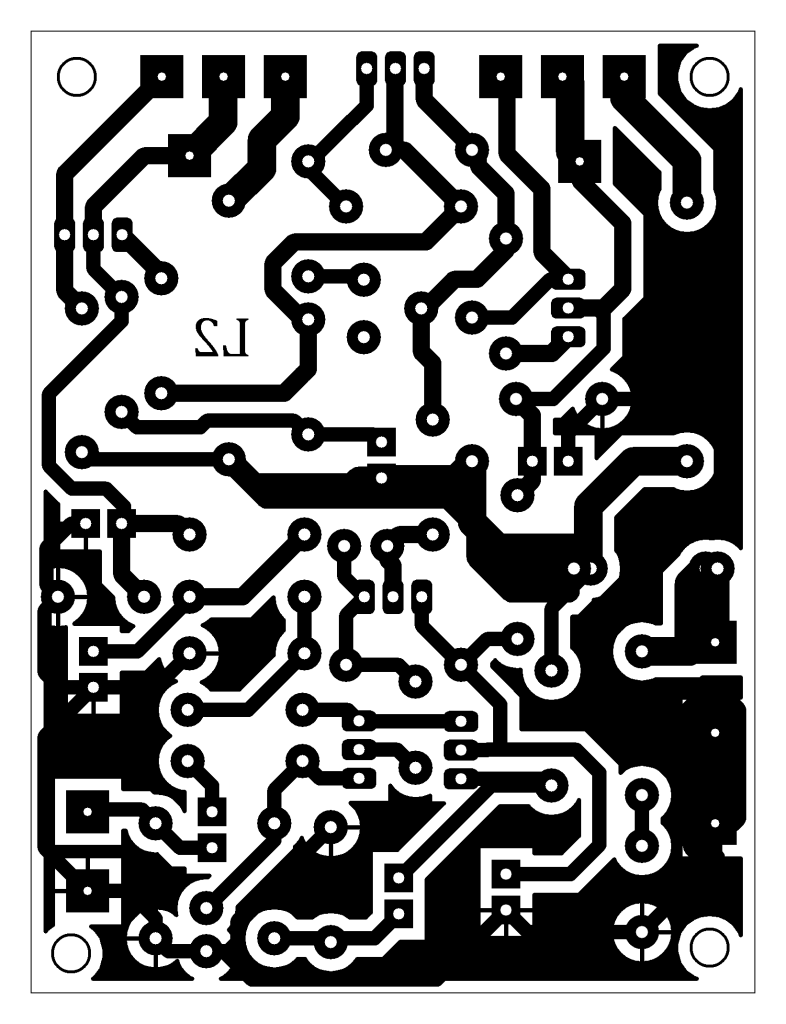

BOTTOM

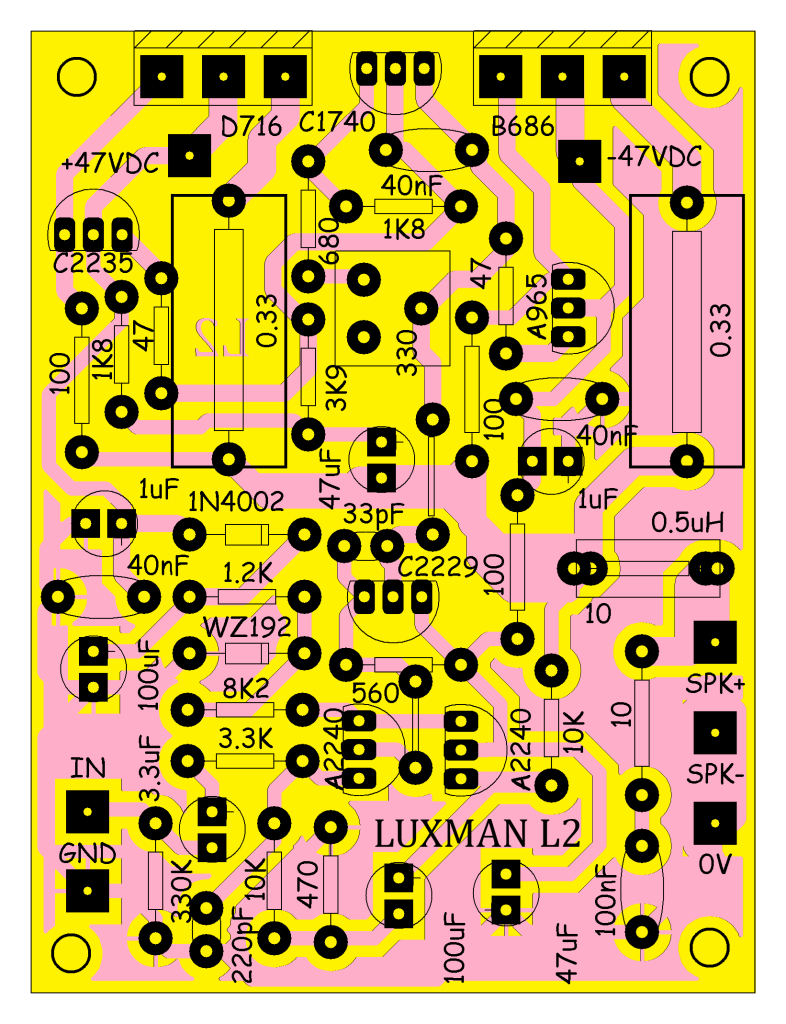

LAYOUT

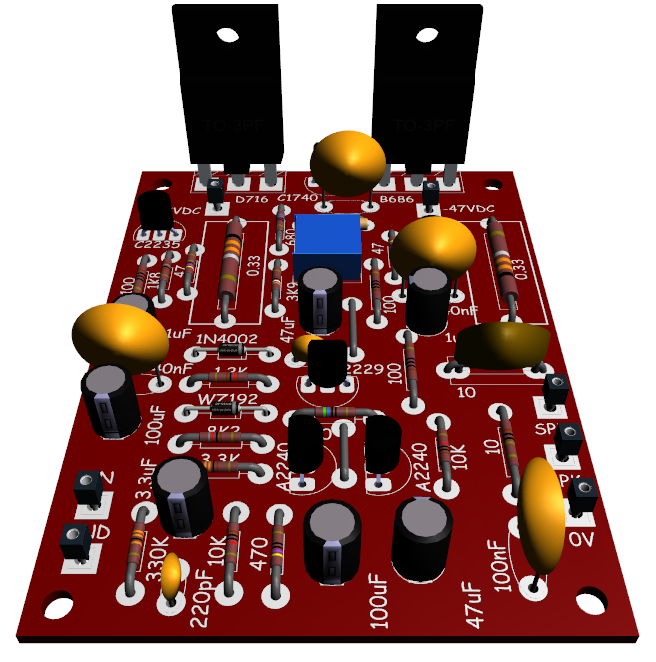

3D
LINKS
Kloningan Power Diamond Audio bisa anda lihat DISINI.
Kloning Power Simetris FISHER CA62 adalah sebuah rancangan membikin kloning power simetris buatan FISHER seri 62 pada era 80 lalu.
Power Amplifier dengan gaya simetris labih bagus capaian audionya daripada amplifier bergaya Asimetris yang mengandalkan elco Boostrap maupun Sumber arus Stabil.
Pada tulisan ini saya membikin rangkaian menjadi lebih besar dalam daya keluaran dan tegangan Supply ke rangkaiannya.
SCHEMATIC DIAGRAM
Berikut adalah hasil gambar ulang dari FISHER CA62
x
RANCANGAN KLONING POWER SIMETRIS FISHER
Hasil rancangan Layout Top, Bottom, PCB dan penampakan 3D.
TOP
BOTTOM
LAYOUT
3D
Tidak tersedia
PERKIRAAAN BIAYA KLONING
Di bawah ini adalah tabel estimasi biaya bikin kit Modul KLONING POWER SIMETRIS FISHER CA62 ini.
Satuan harga adalah dalam Ribu Rupiah.
ESTIMASI BIAYA
Komponen
Qty
U
Rp
harga
PCB
1
lbr
14
14,0
R 0.5W
18
pcs
0,1
1,8
R 1W
3
pcs
0,3
0,9
R 5W
4
pcs
0,5
2,0
C keramik 1
4
pcs
0,1
0,4
C keramik 2
0
pcs
0,6
0,0
C milar 1
0
pcs
0,1
0,0
C milar 2
1
pcs
0,4
0,4
Diode 1
7
pcs
0,1
0,7
Diode 2
0
pcs
0,3
0,0
D Zener
2
pcs
0,4
0,8
Elco 1
2
pcs
0,3
0,6
Elco 2
2
pcs
0,6
1,2
Elco 3
0
pcs
1,2
0,0
Trimpot
1
pcs
1
1,0
Tr Preamp
2
pcs
0,5
1,0
Tr VAS
2
pcs
0,5
1,0
Tr Servo
0
pcs
1
0,0
Tr Driver
2
pcs
1
2,0
Tr Final
2
Set
25
50,0
HS 10cm
1
pcs
20
20,0
Baut + mika
4
pcs
0,2
0,8
Timah
2
Mtr
3
6,0
Listrik
1
kWH
1,5
1,5
Fee Rakit
1
set
5
5,0
0,0
0,0
0,0
Total
111,1
Semisal anda membikin versi Driver saja tanpa Transistor Final dan Pendingin maka ketemu sekitar Rp.40,3 ribu. Sangat terjangkau.
Kloning Power Gain Tinggi KENWOOD KA75 bisa juga anda buat karena rangkaian yang lumayan sederhana dan hasil audio yang lumayan.
Saya berani katakan ini adalah Powr dengan GAIN tinggi karena perbandingan resistor Feedback terhadap resistor input adalah melebihi nilai tegangan supplai.
Umumnya, faktor GAIN dari sebuah power amplifier adalah antara 0,5x nilai tegangan supply hingga 1,0x tegangan supply.
Pada rangkaian ini faktor GAIN adalah 82K/560 = 146X. Sangat besar.
Ini berarti input rangkaian ini tidak perlu 1Vrms maupun 0,7Vrms untuk mencapai output maksimum.
Sinyal 0,3Vrms sudah cukup untuk mencapai angka maksimum 47Vp-p atau 33Vrms.
SCHEMATIC DIAGRAM KLONING POWER GAIN TINGGI KA75
Berikut adalah schematic Diagram KENWOOD KA75 hasil gambar ulang
Dari schematic ini anda bisa lihat jika komponen yang terlibat adalah masih umum, dengan tugas transistor sebagai berikut:
Q1, Q2: A992 , preamplifier
Q3,Q4: Penguat tegangan common emitor,
Dari skema ini saya mencurigai ada nilai komponen resistor yang agak aneh pada R8 untuk transistor penguat tegangan Q3. Nilai 270K bagi saya termasuk terlalu besar. Apakah sang Drafter salah gambar?
Q7 : Servo Driver,
Q5,Q6: Driver Amplifier,
Q8, Q9: Final Power,
KLONING
Rancangan kloning Power ini saya buatkan sisi Atas, Bawah, Layout dan tampilan 3D.
TOP
BOTTOM
LAYOUT
TAMPILAN 3D
Biaya:
Komponen
Qty
Rp / pc(s)
harga
R 0.5W
20
0,1
2,0
R 1W
1
0,3
0,3
R 5W
2
0,5
1,0
C keramik 1
3
0,1
0,3
C keramik 2
3
0,6
1,8
C milar 1
2
0,1
0,2
C milar 2
2
0,4
0,8
Diode 1
3
0,1
0,3
Diode 2
2
0,3
0,6
D Zener
1
0,4
0,4
Elco 1
3
0,3
0,9
Elco 2
3
1
3,0
Elco 3
1
2
2,0
Tr Preamp
2
0,5
1,0
Tr VAS
2
0,5
1,0
Tr Servo
1
1
1,0
Tr Driver
2
1
2,0
Tr Final
2
7
14,0
Heatsink
1
20
20,0
Baut + mika
2
0,2
0,4
Timah
2
3
6,0
PCB
1
20
20,0
Listrik
1
0,5
0,5
Manpower
1
10
10,0
0,0
0,0
0,0
Total
89,5
LINKS
Kloningan KENWOOD lainnya dalam blog ini ADA DI SINI.
Schematic KENWOOD juga ada di YOHAN FROM INDONESIA dan YOHAN GO BLOG.
Tulisan ini tentang hasil desain saya merancang sebuah Power OCL 600 Watt MCRD V3 yang sedang trend di dunia Power Amplifier kelas LOW SUB.
Karena saya penasaran dengan hasil driver Power audio jenis MCRD ini, maka saya mencoba meneliti sebuah Kit Driver ini:
Seorang teman bercerita kepada saya bahwa Driver MCRD V3 sedang digandrungi oleh pecinta SOUND HOREG atau pecinta audio Bass gila atau GLERR Mania di negeri +62.
Table of Contents
Dengan modal mendapatkan Driver MCRD V3, mereka cukup menambahkan modul Paralel Transistor Final buatan manapun seperti SANKEN, TOSHIBA, ON Semiconductor, SGS-Thomson (baca: ST) dan merk lain andalan anda.
Hasil audio yang mereka peroleh lumayan membikin suara kamar menjadi bising atau kaca ruangan menjadi bergetar-getar.
SKEMA OCL 600 WATT MCRD V3
Berikut ini adalah skema hasil rancangan saya .
Skema Power Amplfiier ini adalah hasil tracing pada Kit Power MCRD V3 pada foto tadi dan selanjutnya saya teliti dan simulasi.
Selanjutnya saya membikin rancangan dari skema ini.
FITUR OCL 600 WATT MCRD V3
Rangkaian Power MCRD V3 ini telah saya ubah, yang antara lain adalah Trimpot Servo Driver,Penggantian nomer transistor, efisiensi ruang PCB.
Trimpot Servo Driver. Pada kit buatan SKY ini tidak ada trimpot untuk arus idle bagi transistor Final.
Dengan menggunakan trimpot Servo Driver ini maka anda bisa menggunakan transistor nomer berapa pun yang anda suka.
Anda tinggal memutar tegangan bias bagi transistor Final Output.
WORKING VOLTAGE ELCO KECIL
Dalam kit Power, nampak bahwa elco untuk Feedback menggunakan tegangan kerja yang tinggi antara 100V hingga 160V. Bagi saya ini adalah buang-buang ukuran PCB.
Selanjutnya dalam rancangan ini saya gunakan elco dengan nilai yang sama namun menggunakan WV 50Volt saja.
GANTI NOMER TRANSISTOR
Pada kita yang sebelumnya, nampak untuk transitor pada blok preamp Defferensial sisi inverting input saja menggunakan transistor dengan nomer TIP41. Bagi saya ini adalah mubazir karena transistor preamp ini hanya bekerja pada arus 1mA saja.
PCB RANCANGAN OCL 600 WATT MCRD V3
Selanjutnya adalah PCB hasil desain untuk OCL 600 Watt MCRD V3 dengan gaya ohan From Indonesia.
Saat melihat PCB ini, anda melihat bahwa kit Power ini menggunakan 4 pasang transistor Power untuk Final Amplifier.
Dengan menggunakan pasangan nomer 2SC5200 / 2SA1943 yang memiliki daya dessipasi hingga 150 Watt, maka memungkinkan untuk mencapai daya hingga 600 Watt.
Anda memerlukan sebuah Pendingin yang cukup tebal untuk menyebarkan panas serta kipas DC untuk mengusir hawa panas yang ada pada Heatsink anda.
Berikut ini adalah skema asli dari Power buatan DENON setelah edit dan pangkas.
Selanjutnya di bawah ini adalah skema hasil gambar ulangnya.
Pada skema gambar ulang ini saya mencoba merancang Power Kloningan ini untuk bekerja pada tegangan kerja 48Volt simetris.
Ini berarti ada kemungkinan Power amplifier ini akan mamapu menghasilkan daya keluaran hingga 207 Watt pada beban 4 Ohm.
Namun karena transistor Final Power menggunakan nomer 2SD2560 / 2SB1657, maka rangkaian ini hanya akan mampu menghasilkan daya hingga 130 Watt saja (DATASHEETS).
Dari skema ini nampak tidak ada transistor untuk Driver Amplifier, melainkan langsung menuju transistor Final.
Ini tidak ada masalah karena transistor ini adalah sepasang transistor jenis Darlington yang memiliki kemampuan penguatan arus (hfe) hingga 5ribu hingga 30ribu kali.
Berarti meskipun pada arus basis hanya ada arus sebesar 1mA saja, maka transistor ini akan memperkuat arus hingga ke angka ribuan kali sesuai kebutuhan speaker.
RENCANA KLONING POWER DENON
Berikut ini adalaj PCB hasil rancangan versi Yohan orang Indonesia
PCB ini memerlukan luasan sebesar 20cm x 8cm saja untuk memuat komponen stereo.
8 transistor Final akan menempel bersamaan pada sebuah Pendingin termasuk 2 transistor untuk pengontrol Servo Driver.
4 transistor driver menempel pada pendingin masing-masing.
Tersedia hanya 1 trimpot setiap kanal yang bertugas untuk men-setting arus idle bagi transistor Final Output pada saat tidak ada sinyal masuk.
PENAMPAKAN LAYOUT PCB
Selanjutnya adalah penampakan Layout PCB nya nampak dari sisi atas dan sisi bawah.
SIMULASI PENAMPAKAN 3D
Selanjutnya jika komponen tertanam pada PCB ini, kemungkinan akan menjadi penampakan seperti berikut ini:
SEE ALSO
Skema Power Amplifier dan MIxer lainnya (BACA SINI)
Keluyuran di Internet, saya nemu skema buatan MAGNAT, dengan judul MAGNAT PHANTOM MONOBLOCK. Sebuah Power Mobil dengan Watt 1200 dan menggunakan catu daya AKKI 12V.
Table of Contents
Berikut ini adalah penampakan Power Mobil buatan MAGNAt ini:
CLICK TO ENLARGE
SKEMA MAGNAT PHANTOM MONOBLOCK
CLICK TO ENLARGE
Dengan melihat skema dari Power Ampli ini, maka saya dapat simpulkan bahwa Amplifier ini mampu mengeluarkan daya sangat besar meskipun ia adalah sebuah power amplifier mobil.
Transistor power terpasang secara paralel adalah sebuah modal untuk menampilkan audio dengan output besar.
Dan tegangan supplai pada rangkaian yang sebesar 60 VDC simetris adalah memungkinkan untuk menjadikan ampli menghasilkan daya hingga 324 Watt pada beban 4 Ohm.
