Menyederhanakan rangkaian Power FENDER FM212R adalah membikin rangkaian modifikasi dari Power Ampli ini lebih simple namun tetap handal.
Berikut potongan skema FM212R
h
Schematic Diagram FENDER juga ada di YOHAN FROM INDONESIA
Modifikasi Power FENDER PRINCETON 65DSP dengan target menaikkan Power Output bisa kita lakukan dengan jalan menaikkan supply dan mengubah beberapa komponen.
Potongan skema PRINCETON 65DSP:
x
Modifikasi yang bisa kita lakukan adalah:
Schematic FENDER lainnya juga ada di YOHAN FROM INDONESIA.
Modifikasi rangkaian Power FENDER DELUXE 90 di sini adalah melakukan modifikasi preamplifier dan menaikkan daya keluar ampli hingga 300W.
Berikut ini adalah potongan skema FENDER DELUXE 90 untuk bahan modifikasi.
V
Skema FENDER lainnya ada di YOHAN FROM INDONESIA.
MJW21192-MJW21191Karena preamplifier yang berbeda maka saya mencoba meneliti fitur boostrap FENDER FM65R.
FR biasanya kode untuk istilah FRONTMAN bagi FENDER.
Berikut adalah potongan skema dari FENDER FM65R
Tegangan supply untuk Power Amplifier ini adalah 42VDC simetris.
Transistor Final yang terpakai adalah nomer MJW21192 / 91 yang memiliki kemampuan hingga 125W (DATASHEETS).
Menarik perhatian saya di sini adalah fitur Preamplifier yang melibatkan OPAMP untuk servo Amplifier serta Boostrap Amplifier.
Blok untuk Boostrap adalah seperti ini:
Sinyal masuk pada rangkaian ini adalah pin 3 dari OPAMP U7-A.
Output pada pin 1 dari U7-A ini akan masuk ke basis Q6.
Sedangkan basis Q7 mendapatkan sinyal dari pin 7 dari U7-B yang bertugas sebagai Boostrap Amplifier.
Sinyal Feedback berasal dari + Speaker melalui R72 dan R70, sedangkan dari terminal (-) speaker berasal dari R73.
Schematic FENDER lainnya juga ada DISINI.
Rangkaian ini lumayan sederhana sehingga membuat saya ada ide untuk membikin kloning Power FENDER DELUXE 85.
Supply yang hanya sekitar 40VDC simetris ini telah mampu menghasilkan output hingga 85W menurut Servis Manualnya.
Skema rangkaian adalah simpel karena hanya memerlukan 1 OPAMP dan sepasang transistor Final.
Transistor Final adalah berjenis Darlington.

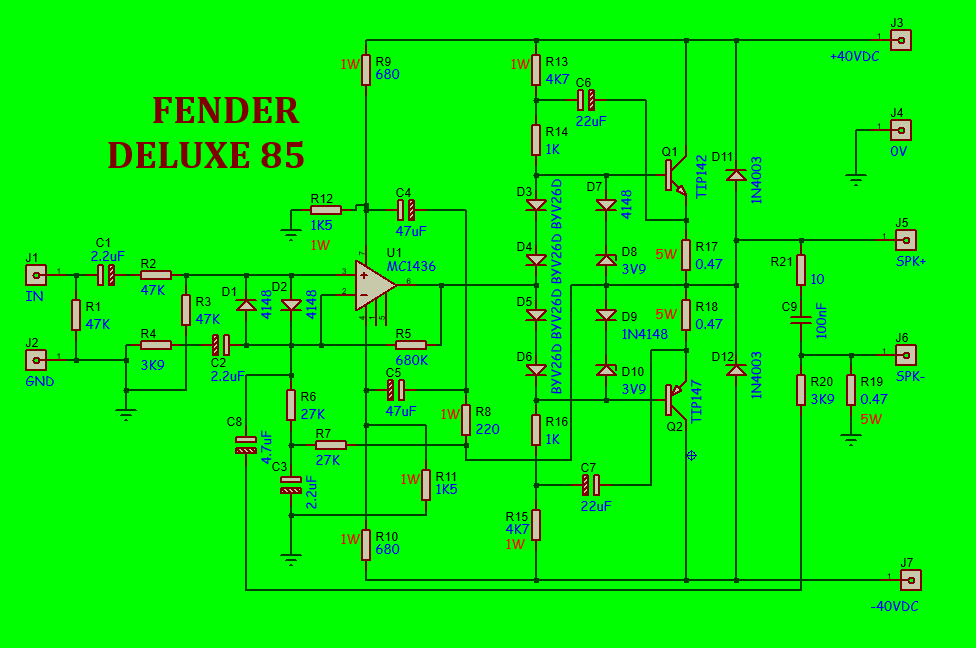

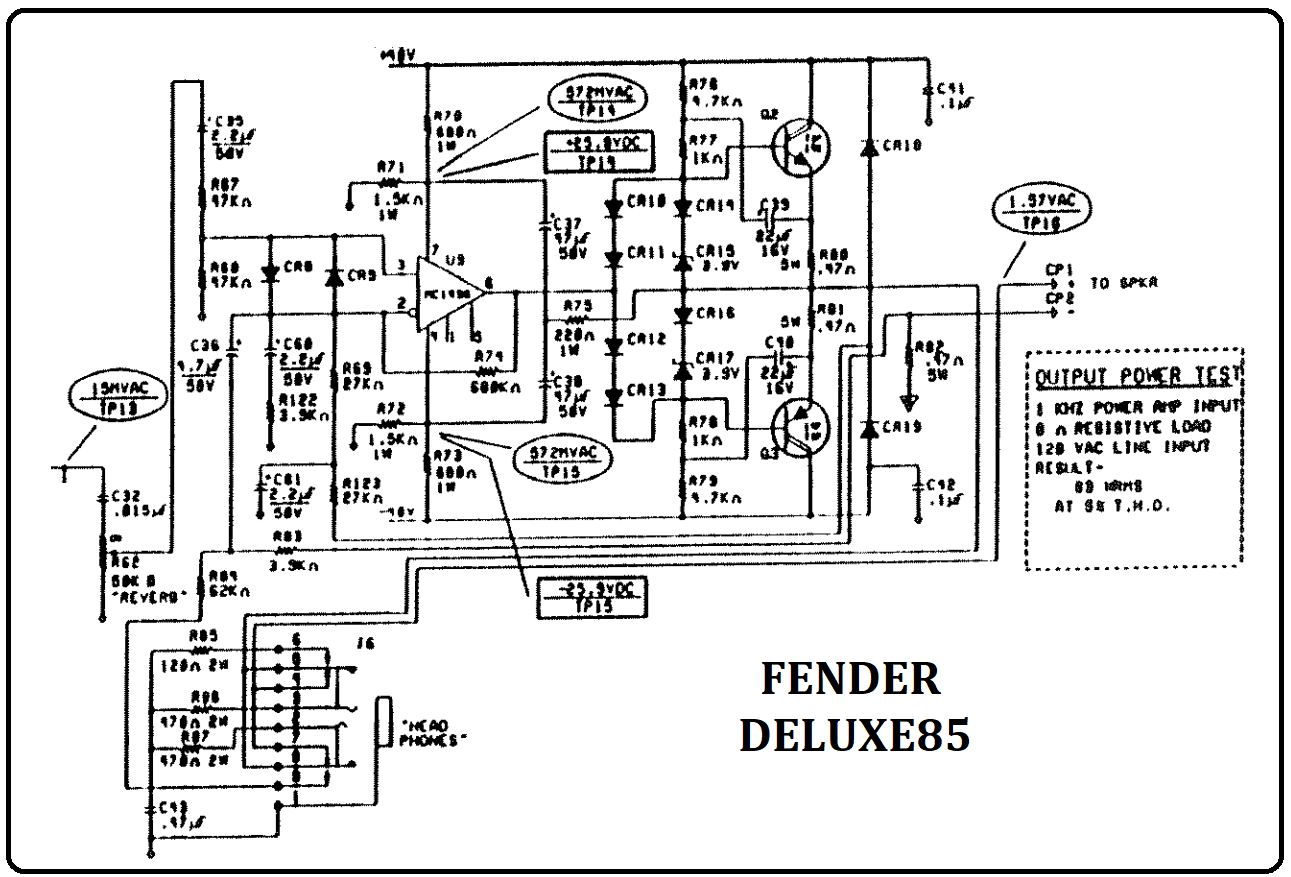

Berikut adalah rangkaian sebagai modal untuk bahan kloning.
d
Untuk membikin kloning Power FENDER ini maka kita harus lakukan gambar ulang terlebih dahulu.
Setelah tergambar ulang maka kita lakukan simulasi tegangan DC untuk memastikan jika rankaian ini telah tergambar dengan benar dan sesuai.

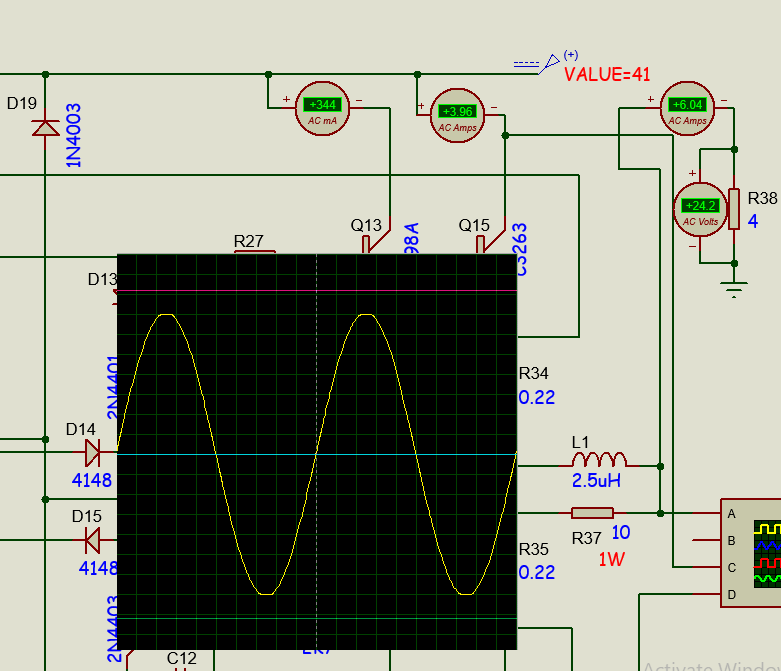

Jika sudah benar maka kit beri sinyal sinus pada terminal input rangkaian ini untuk memastikan Power Amplifier ini bekerja dengan benar.

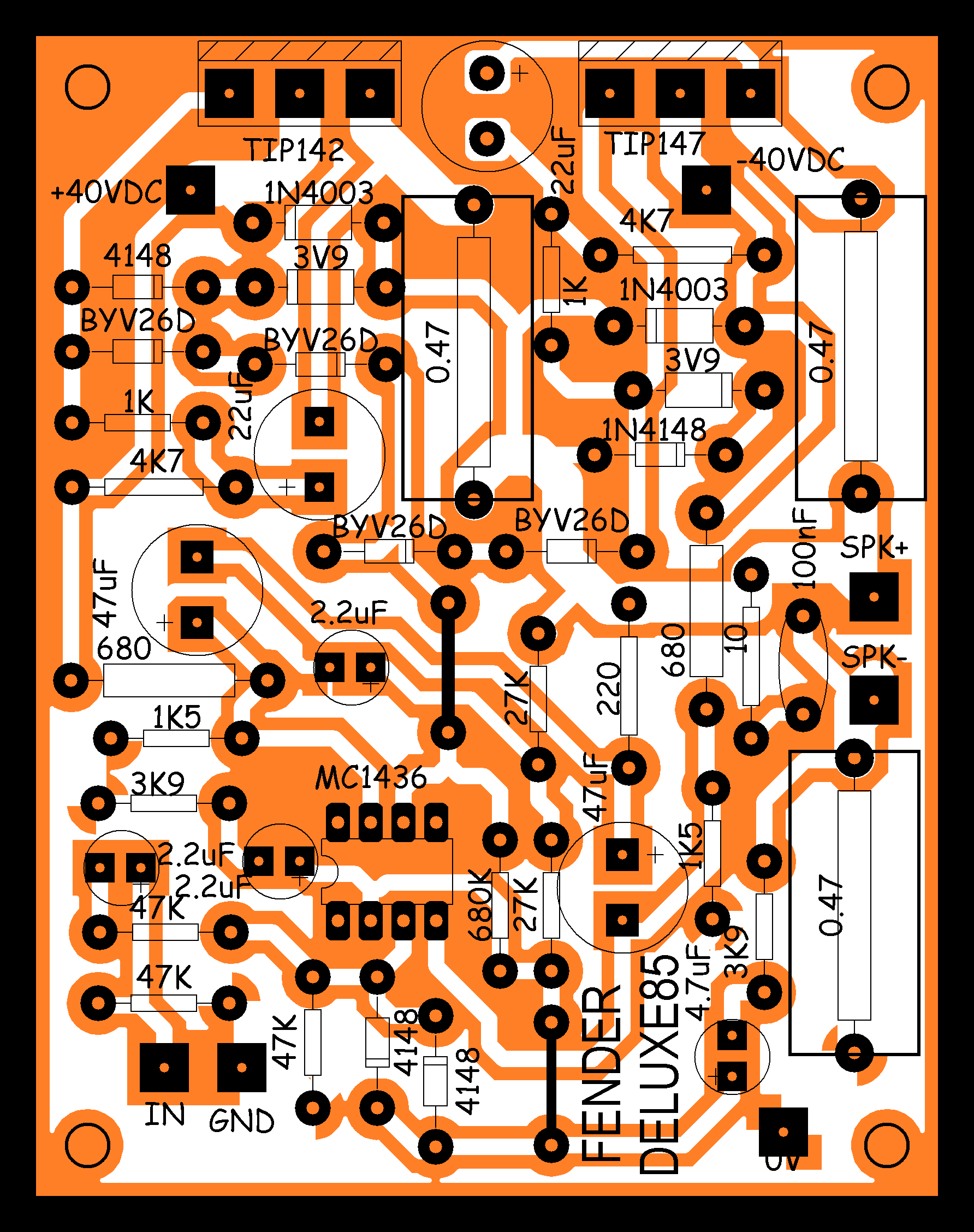

Selanjutnya kita membikin PCB Layout pada rangkaian FENDER DELUXE 85 ini.

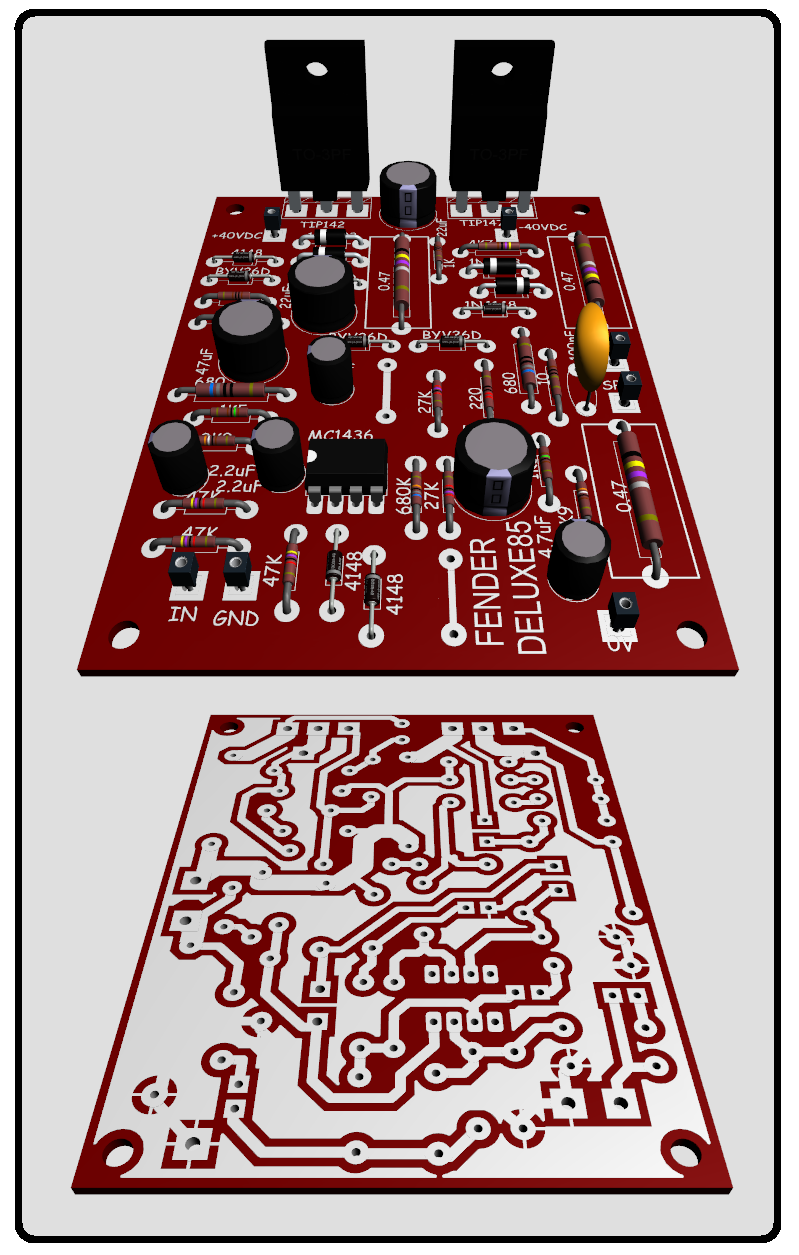

Hasil pemasangan komponen akan nampak seperti gambar di bawah ini:
Schematic FENDER lainnya tersedia pula di YOHAN FROM INDONESIA.
Karena rangkaian ini terlalu kompleks maka saya hanya bisa meneliti Power kelas H FENDER BASSMAN 1200 ini.
Peluang untuk membikin kloningannya adalah sangat kecil karena biaya pembuatan yang lebih mahal daripada kloningan lainnya.
Berikut adalah potongan skema Power buatan FENDER ini:
Dengan supply VL 47VDC dan VH sebesar 94VDC maka rangkaian ini berpotensi menghasilkan output hingga 66Vrms pada beban 4 Ohm.
Ini berarti akan ada daya sebesar 1100W pada beban 4 Ohm.
Angka ini masih masuk logika karena daya dari transistor Final 2SC3263 adalah hingga 130W menurut DATASHEETS.
Saya kurang yakin dengan rencana Kloning Power kelas H ini karena alasan komponen yang banyak dan melibatkan banyak transistor Final.
Jelas memerlukan anggaran biaya yang tidak sedikit.
Schematic FENDER lainnya ada di YOHAN FROM INDONESIA
Kloning Power FENDER BASSMAN 60 kita lakukan dengan jalan menggambar ulang, mengubah spek transistor dan menguji secara simulasi dan prototype.

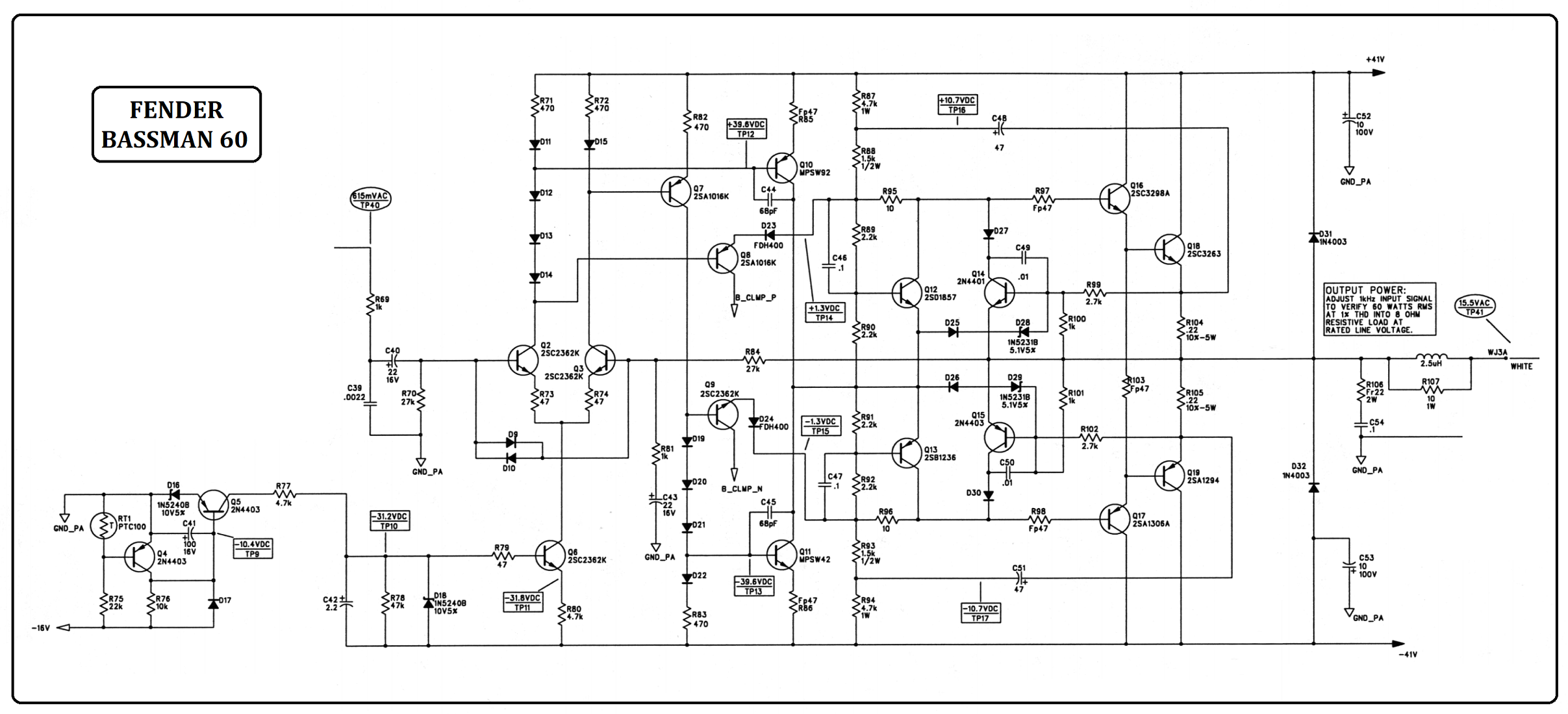

Berikut adalah skema awal sebagai bahan kloning BASSMAN 60:

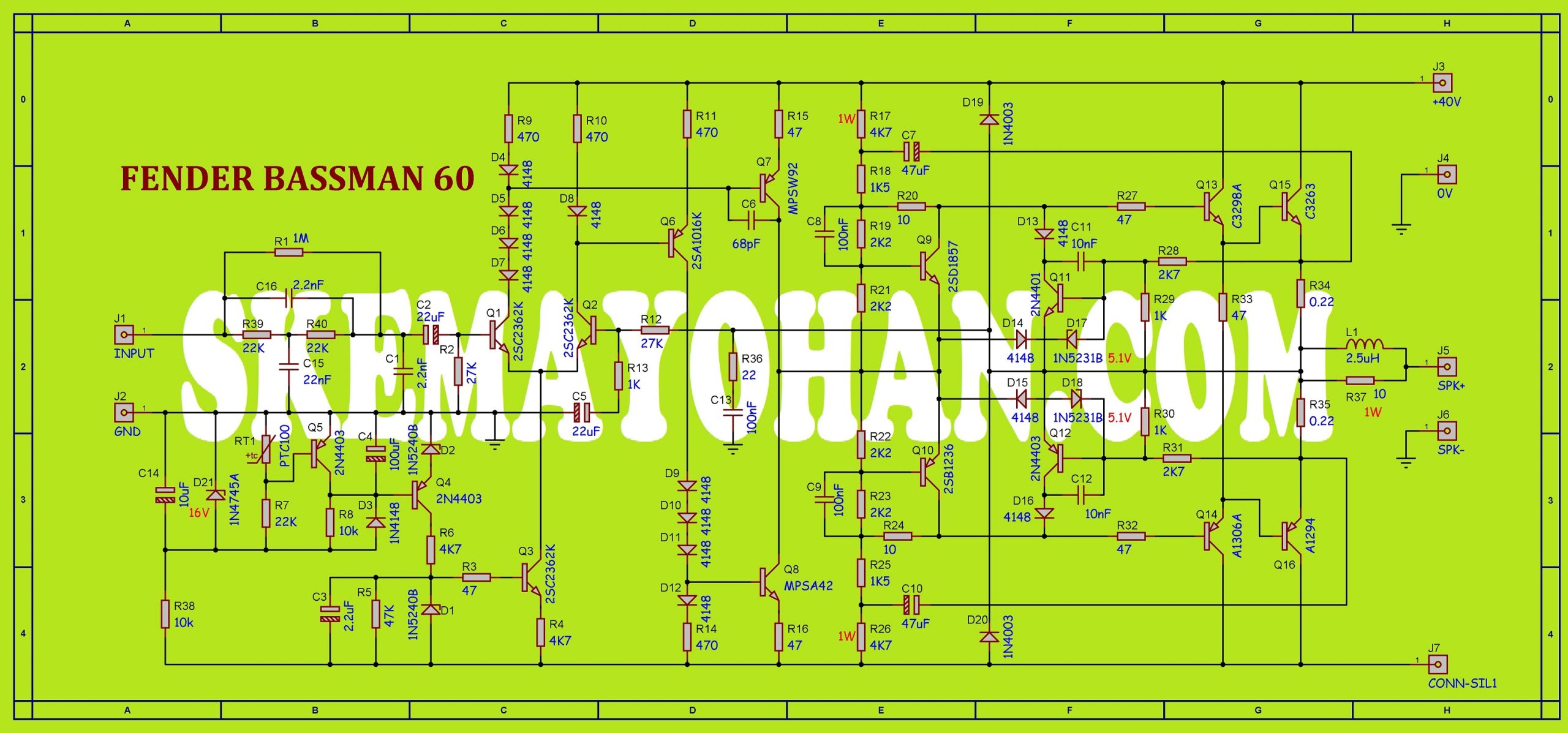

Berikut ini adalah schematic Diagram kloning dari BASSMAN 60.
Tambahan:
Saya tambahkan fitur komponen Pass Filter untuk nada masuk Treble dan Bass pada input hingga masuk ke basis transistor Preamplifier.
Jika menginginkan rangkaian ini adalah FLAT seperti aslinya maka resistor R1 yang semula adalah 1M silahkan anda ganti dengan 1K.
Fitur Peak monitor saya buang dengan jalan menghilangkan transistor yang inputnya adalah dari kolektor Q1 dan kolektor Q6
Skema FENDER lainnya juga ada di YOHAN FROM INDONESIA.
