KLONING POWER KENWOOD KA30

Ditulis pada oleh
Balas

Kloning Power KENWOOD KA30 memerlukan sedikit komponen dan pada rangkaian ini telah menggunakan tegangan 35VDC.

Saya pernah menulis artikel tentang cara menaikkan tegangan pada KENWOOD KA30 DI SINI.

Selanjutnya saya mencoba untuk membikin kloningan Power Amplifier ini dalam blog ini.

SKEMA GAMBAR ULANG

Berikut ini adalah hasil gambar ulang dari Power Amplifier KENWOOD KA30.

skema awal dari KLONING POWER KENWOOD KA30

Pada skema nampak bahwa rangkaian ini tidak terlalu rumit. Melibatkan total 8 transistor yang semua nomer tersedia di toko elektro di kota anda.

Sayangnya transistor final dengan nomer 2SD613 berharga lumayan mahal. Pada rangkaian ini, anda memerlukan 2 buah yang berarti harus siap dana 72rb.

LAYOUT PCB KLONING POWER KENWOOD KA30

Hasil rancangan Layout KENWOOD KA30 adalah seperti gambar di bawah ini.

Ukuran PCB adalah 6,5cm x 8 cm.

PENAMPAKAN MODUL

Kit modul kloning ini nampak sederhana walaupun menghasilkan daya yang lumayan besar.

Skema KENWOOD lainnya juga ada di YOHAN FROM INDONESIA.

KLONING POWER QUASI 500W FENDER LONDON 185

Ditulis pada oleh
Balas

Melakukan Kloning Power Quasi 500W FENDER LONDON 185 sepertinya bisa kita lakukan untuk rangkaian seri ini dengan jalan menaikkan tegangan dan modifikasi beberapa komponen.

SCHEMATIC DIAGRAM AWAL

Berikut potongan skema dari LONDON 185.

KLONING POWER QUASI 500W FENDER LONDON 185

Tegangan supply untuk rangkaian ini 50VDC simetris.

MODIFIKASI DAN KLONING POWER QUASI 500W FENDER LONDON 185

Modifikasi rangkaian Power menjadi lebih besar lagi bisa kita lakukan dengan cara:

  • Menaikkan tegangan supply semula 50VDC simetris menjadi 65VDC simetris,
  • Menambah transistor Final,
  • Menaikkan nilai GAIN dari rangkaian Power ini melalui jalan menaikkan resistor feedback dan resistor bias input Preamp,
  • Mengatur nilai resistor emitor pada Stabillizer arus Preamplifier.

Schematic Diagram FENDER lainnya juga ada di YOHAN FROM INDONESIA.

OCL QUASI 500W ESS200

Ditulis pada oleh
Balas

Judul tulisan OCL Quasi 500W ESS200 ini maksudnya adalah sebuah skema rangkaian Power Amplifier lawas yang menggunakan 2 set transistor jengkol nomer MJ15024G yang memiliki kemampuan total 500W.

Tegangan supply pada rangkaian ini adalah 56VDC dan saya rasa akan menghasilkan audio yang lumayan besar.

SCHEMATIC AWAL

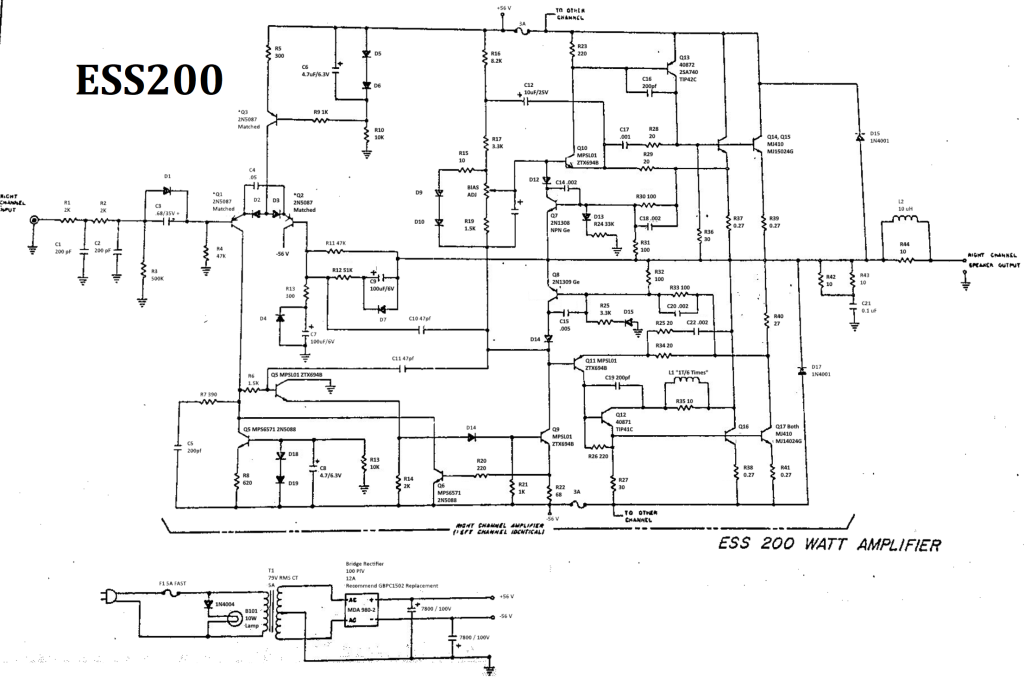

Berikut adalah skema asli dari ESS200:

SKEMA AWAL OCL QUASI 500W ESS200

Karena rangkaian ini agak buram dan tidak jelas maka saya mencoba untuk melakukan gambar ulang rangkaian ini.

Tapi di sini nampak jika rangkaian Power ini adalah berjenis Quasi NPN.

Ia memiliki fitur rangkaian resistor GAIN yang unik dan berbeda dengan umumnya rangkaian GAIN.

Transistor VAS juga berbeda dengan umumnya rangkaian Peguat Tegangan.

SPEK TRANSISTOR

Nomer, Type, P_dc, Vce_Max, Ic_Max, hfe, FILE

MJ15024G: NPN, 250W, 250W, DATASHEETS

Banyak transistor yang tidak tersedia di negeri kita dan masih memungkinkan untuk anda ganti dengan nomer lainnya yang sejenis dan spek yang sama.

GAMBAR ULANG

Gambar ulang untuk memastikan apakah rangkaian ini bisa kita kloning dan kita buatkan PCB-nya.

DC TES PADA RANGKAIAN POWER QUASI 500W

Setelah gambar ulang selesai, maka kita harus melakukan DC tes untuk memastikan rangkaian yang telah kita gambar adalah telah benar dan sesuai dengan kaidah Power Amplifier.

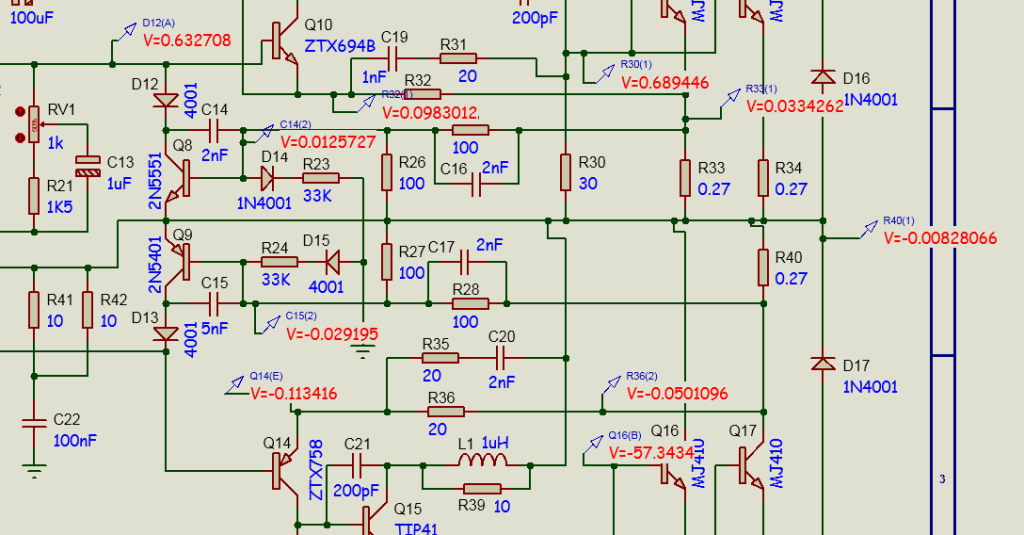

dc tes OCL QUASI 500W ESS200

Dari gambar hasil simulasi ini nampak jika rangkaian gambar ulang ini tidak mengalami permasalahan.

Gambar siap untuk kita kloning.

SKEMA FINAL

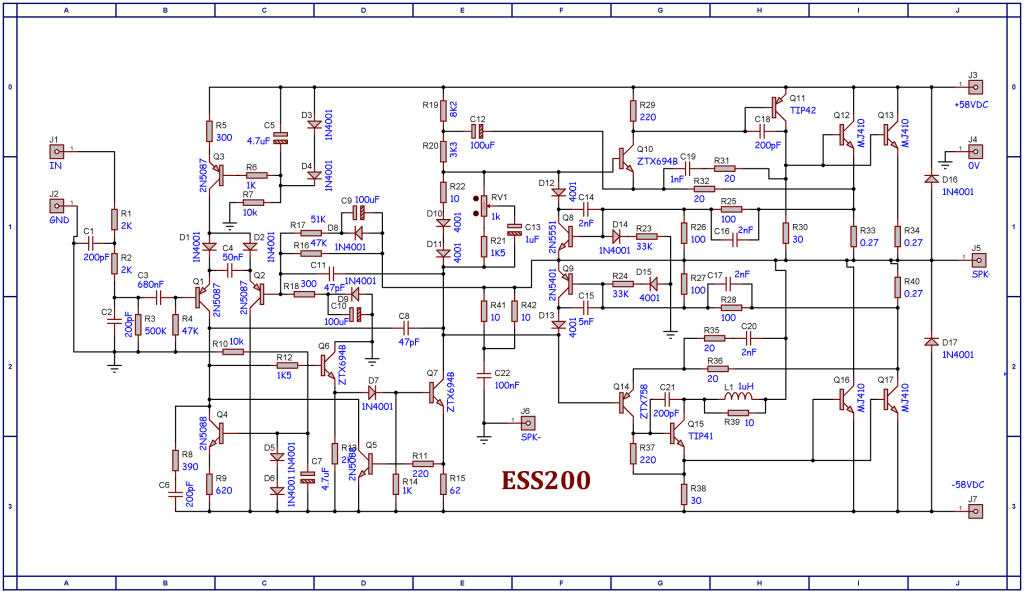

Rangkaian Power OCL QUASI 500W setelah gambar ulang adalah seperti di bawah ini:

gambar ulang OCL QUASI 500W

Selamat mencoba.

Schematic Diagram ESS lainnya juga ada di YOHAN FROM INDONESIA.
