SKEMA TONE CONTROL BEHRINGER (1)

Tulisan ini berisikan tentang macam-macam skema tone control Behringer yang saya ambil dari berbagai sumber dan tahun pembuatan.

Daftar isi:

Audiophiller pasti mengenal merk buatan Jerman ini, yakni BEHRINGER. Pasti orang akan mengetahui nya tentang Power, mixer dan tone Control. BEHRINGER adalah merk Internasional dari Jerman.

Ketika ada pecinta audio dan penghobi audio mendapatkan pertanyaan: Siapa BEHRINGER ini? maka mereka pasti akan menjawab: AUDIO.

Behringer telah terkenal di Indonesia sejak era 2000-an. Sebelumnya orang orang mengetahui bahwa Behringer adalah merk dagang atau produsen obat farmasi. Padahal Behringer adalah nama marga di negeri Jerman sana.

Kunci bagusnya sebuah audio termasuk di antaranya berasal dari racikan Tone Control di dalam rangkaian elektronik nya.

Karena itu saya coba membagikan skema beberapa rangkaian Tone Control dari Behringer berbagai seri ini.

ANEKA SKEMA TONE CONTROL BEHRINGER

1. BEHRINGER BTV 4500

BEHRINGER BTV4500 adalah sebuah ampli gitar buatan Behringer.

Prinsip rangkaian ini adalah ada 2 tingkap OPAMP. OPAMP pertama untuk amplifier rangkaian filter pasif .

Potensiometer pertama adalah untuk freq MIDDLE. Pada Middle ini menggunakan prinsip balancing antara HPF dan LPF.

Tidak seperti kebanyakan tone untuk middle, pada rangkain ini menggunakan prinsip jika potensio kita putar arah jam 8 maka akan cenderung ngebass dan jika potensio kita putar pada arah jam 4 sore cenderung nge-treble.

KLIK GAMBAR UNTUK MEMPERJELAS

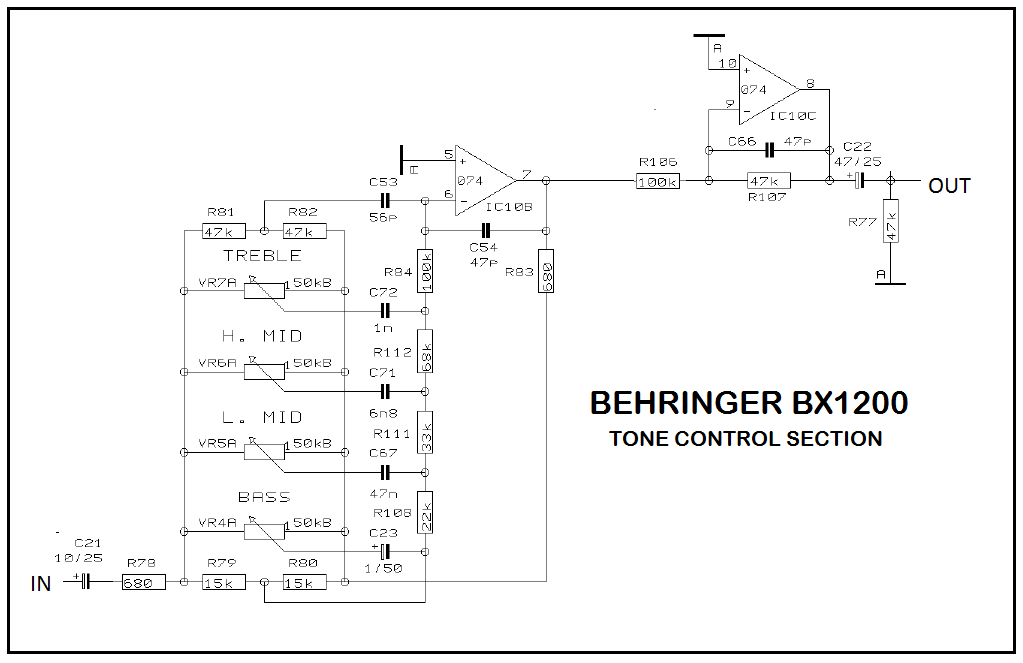

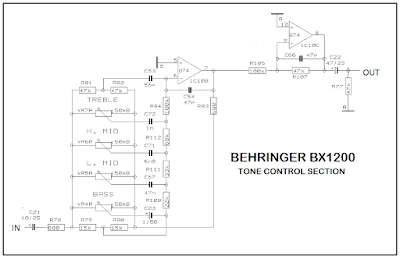

SKEMA TONE CONTROL BEHRINGER — Seksi Tone Control pada Ampli Behringer BTV4500H

Output dari OPAMP yang pertama ini terus ke rangkaian tone kontrol pasif yang beranggotakan:

C42, C40 dan VR5A untuk kelompok trebel.
R43, R44, C38, C39,R45, VR3A untuk kelompok bass.

Selanjutnya sinyal ini masuk ke rangkain High pass Filter yang terdiri dari komponen R53,R54,R55,C43, C44.

Karena adanya rangkaian filter dengan nilai kapasitor dan resistor besar -besar, maka arus output dari rangkaian ini menjadi kecil. Output rangkaian menjadi kecil, maka inpedansi juga besar.

OPAMP bertugas untuk menguatkan arus dari sinyal hasil olahan potensio trebel, bass dan HPF.

Review lengkap silahkan baca link berikut: DI SINI MAS BRO.

2. BEHRINGER PMH 1000

Behringer PMH1000 adalah produk Behringer yang memiliki fitur Mixer dan Ampli dalam 1 kotak. Cukup Ringkas.

Berikut ini adalah hasil pangkasan tone kontrol dari PMH1000 ini:

Download skema aslinya DI SINI .

Prinsip dari tone kontrol ini adalah umum sekali. Menggunakan Baxandall 3 Potensio.

Untuk rangkaian bass masih lazim yakni menggunakan jaringan RC 316B, R316D, R300, C155, C161 dan VR37B.
Rangkaian treble menggunakan jaringan RC C96,C106, R296, dan VR14B.
Untuk Frekwensi middle menggunakan jaringan R254C, R254D, C122, R298, dan VR29B.
C138 adalah kopling frekwensi middle dan treble.

Karena tidak ada feedback resistor untuk arus DC, maka untuk Rfeedback menggunakan R323 dengan value 1MΩ.

OPAMP yang bertugas adalah nomer 4580.

Review skema lengkap ada di sini:

https://yohanindrawijaya.com/electronic/mixer-behringer-europower-pmh1000/

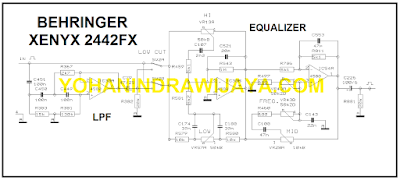

3. XENYX 2442FX

Behringer XENYX adalah produk mixer yang hadir untuk 24 channel input.

Mixer dengan nomer seri ini termasuk mixer audio laris di Indonesia. Ia bersaing dengan mixer audio lainnya.

Berikut ini adalah skema tone kontrol dari mixer ini.

KLIK GAMBAR UNTUK MEMPERJELAS

Dowload DI SINI.

SW2A adalah saklar pemilih untuk mengaktifkan High Pass Filter maupun bypass tanpa filter. Jadi IC30A tidak perlu kita bahas.

Skema Tone Kontrol ini menggunakan 2 tingkat OPAMP. OPAMP pertama menggunakan Baxandall dan OPAMP kedua menggunakan tone kontrol Parameteris.

R543 untuk Rfeedback gain. C521 untuk meredam noise dari OPAMP juga untuk cut off frekwensi di atas 20kHz.

OPAMP pertama untuk mengurus nada Treble dan Bass. OPAMP kedua untuk mengurus gain nada middle ( VR28A ) dan memilih range frekwensi ( VR43A ).

Review skema lengkap silahkan baca:

https://yohanindrawijaya.com/electronic/mengintip-skema-mixer-behringer-xenyx-2442fx/

4. MX9000

BEHRINGER MX9000 adalah Mixer dengan Power Ampli di dalamnya.

Berikut ini adalah skema Tone Control pada Mixer Amplifier MX9000:

KLIK GAMBAR UNTUK MEMPERJELAS

Skema asli DI SINI .

Tone Kontrol pada Mixer Power ini menggunakan 6 potensio. Dengan tugas masing masing adalah:

Treble: R27, VR9A, R50, C49, C50, R26, R51.
MID Hi Range: R81,R82, C81, VR25(stereo pot).
Hi Gain MID: C66, VR17A.
Range Middle Low: R129, R99, C105, VR41 (stereo pot).
Middle Low Gain: C106, VR33A.
Low: R130, R146, C121, C122, VR49A.

Semua OPAMP menggunakan nomer 4580.

Review lengkap ada di sini:

https://yohanindrawijaya.com/electronic/mixer-behringer-eurodesk-mx9000/

5. DJX700

BEHRINGER DJX700 adalah mixer canggih pada era 2000an.

Kali ini saya pangkas khusus skema Tone Kontrolnya saja.

KLIK GAMBAR UNTUK MEMPERJELAS

Skema asli DI SINI .

Skema Tone Kontrol ini menggunakan 1 tingkat OPAMP. IC adalah nomer 4580.

Tone Kontrol ini menggunakan 3 potensio dengan range frekwensi TREBLE, MIDDLE, dan BASS.

Untuk TREBLE komponen yang terlibat adalah C181, C182, R72 dan VR7A.
Frekwensi MIDLE melibatkan komponen R89, R90, R116, C220, dan VR12A.
Sedangkan frek BASS memakai jaringan RC R108, R109, R110, C237, C238, dan VR17A.
C12 untuk bypass frekwensi middle dan treble.

Review lengkap ada di sini:

https://yohanindrawijaya.com/electronic/behringer-djx700-kayak-mana-sih-skemanya/

6. BT108

BEHRINGER BT108 adalah ampli gitar watt rendah yang biasanya untuk rumahan, mini studio, panggung mini, dan venue skala kecil lainnya.

KLIK GAMBAR UNTUK MEMPERJELAS

Skema asli DI SINI .

Tone kontrol pada ampli gitar ini menggunakan 4 potensio untuk mengatur nada gitar untuk diamplify oleh IC TDA2030.

Jika melihat skemanya, tone kontrol ini menggunakan prinsip Baxandall hanya saja jadikan 4 potensio.

Potensio itu antara lain untuk HI, HI MID, LO MID, dan LOW.

Penentuan Filter frekwensi adalah oleh masing-masing C dan R yang terangkai jadi satu yang seri-an dari R tadi bertemu ke pin inverting OPAMP nomer 4580.

Review lengkap silahkan baca di sini:

https://yohanindrawijaya.com/electronic/skema-behringer-bt108/
