KLONING POWER OCL 45V AKAI

Kloning Power OCL 45V AKAI saya ambil dari sebuah skema Power Amplifier buatan AKAI dengan seri AAV1100 yang terkenal pada era 90-an.

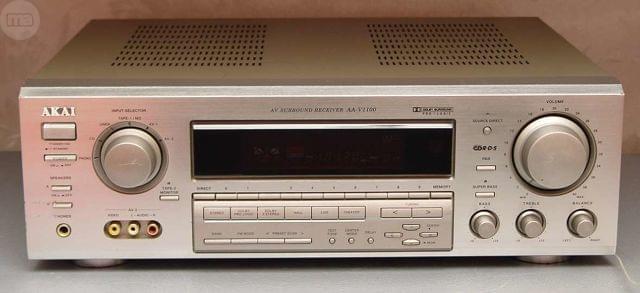

Penampakan Power Amplifier ini LIHAT SINI.

SKEMA GAMBAR ULANG

Selanjutnya gambar schematic diagram dari rangkaian Power buatan AKAI AAV1100 ini menjadi seperti gambar di bawah ini.

Dari skema di atas kita bisa melihat bahwa rangkaian ini terdiri dari Preamp differensial, Penguat tegangan, Servo Driver, Driver Amplifier dan Final Power Amplifier.

Pada skema aslinya, Power Amplifier ini menggunakan pasangan transistor D998 / B778 yang memiliki kemampuan dissipasi hingga 80 Watt (DATASHEETS).

Namun pada rancana kloningan ini akan saya coba pakai transistor sejuta umat yang terkenal di negeri saya, yakni pasangan C5200/A1943 yang memiliki kemampuan dissipasi daya hingga 150 Watt.

HASIL PERCOBAAN KLONING POWER OCL 45V AKAI

Rancangan dari kloning rangkaian ini adalah seperti berikut.

Selanjutnya saya mencoba membikin PCB rangkaian ini untuk memastikan apakah rangkaian ini bekerja dengan baik.

Papan PCB berukuran 65mm x 100mm.

Berikut ini adalah foto dari Power Kloning hasil percobaan saya saat mencoba Power Amplifier AKAI AAV1100 ini:

MODUL POWER KLONING OCL 45V AKAI

Dari hasil percobaan ini saya mendapatkan informasi bahwa rangkaian kloning power OCL 45V akai ini mengeluarkan tegangan DC Output 0,00 VDC dan ini sangat bagus.

SEE ALSO

Tulisan tentang Power Amplifier AAV1100 lainnya ada DI SINI.

Kumpulan skema Power merk lainnya LIHAT SINI.
