Halaman ini berisikan kumpulan aneka skema equalizer merk InterM dari berbagai type dan tahun pembuatan.

Koleksi skema pak Yohan.

PC1235

PC1235 adalah sebuah Mixer dan Power amplifier di dalamnya buatan InterM yang berisikan 7 kanal potensio grafis untuk frekwensi yaitu:

x

Skema equalizer ini terpakai untuk seri 1235 hingga 1650. Perbedaan dari dua seri ini yaitu pada output power amplifiernya saja, sedangkan skema equalizernya adalah sama.

SKEMA

Berikut ini adalah skema equalizer hasil pangkas dan edit:

X

SFX8445

SFX8445 adalah Mixer dan Power buatan InterM yang equalizernya adalah memiliki jumlah kanal lumayan banyak, yaitu 9 kanal frekwensi.

Antara lain adalah:

• 63Hz
• 125Hz
• 250Hz
• 500Hz
• 1kHz
• 2kHz
• 4kHz
• 8kHz
• 16kHz

X

SKEMA

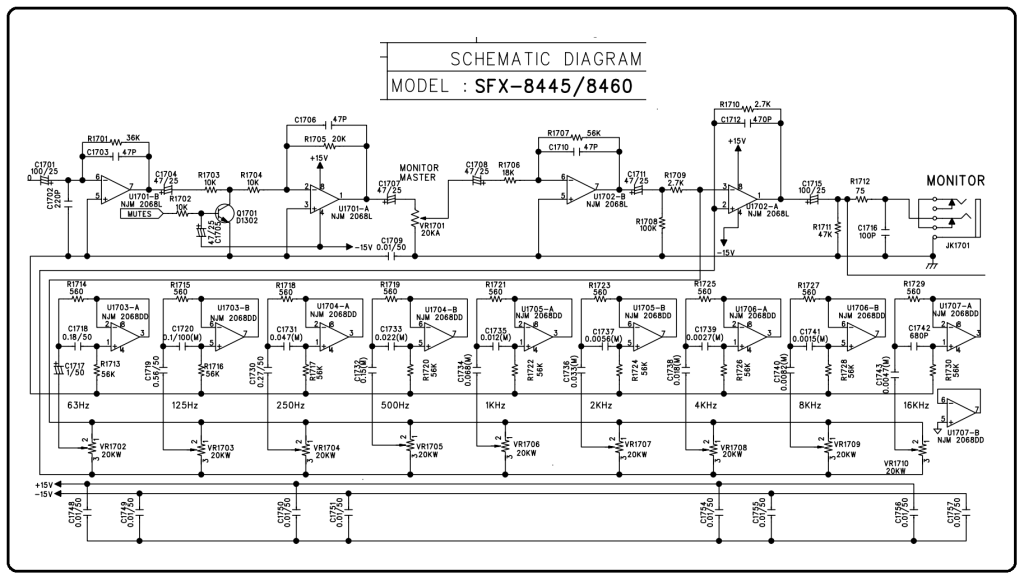

Dibawah ini adalah hasil potongan dan edit seksi equlizernya:

Semua OPAMP yuang bertugas sebagai kontrol frekwensi di sini menggunakan OPAMP nomer NJM2068 yang terkenal yaitu sebagai opamp LOw Noise.

Namun IC nomer NJM ini berbentuk SMD atau biasa orang menyebut dengan IC chip.

IC chip berbentuk fisik lebih kecil dari type JRC maupun TL.

CA5130D

CA5130D adalah mixer dan Power Amplifier buatan InterM yang equalizernya menggunakan 5 kanal frekwensi saja dan memanfaatkan IC KIA6900P yang peruntukannya memang untuk equalizer 5 kanal.

Kanal frekwensi:

• 100Hz
• 360Hz
• 1kHz
• 3,4kHz
• 10kHz

x

SKEMA

Berikut ini adalah skema hasil pangkas dan editnya:
