Tulisan ini adalah catatan saya dalam melakukan penelitian dan cara melakukan modifiksi power OCL DENON AVC2020 yang terkenal pada era 90-an lalu.
Table of Contents
DENON AVC2020 adalah sebuah Surround Amplifier yang telah menggunakan Remote Control dan fitur Digital lainnya.
Namun dalam tulisan ini saya hanya ambil pada bagian Power Amplifier saja, mencoba menghitung tegangan dan arus, serta mencoba untuk melakukan simulasi dengan berbagai tegangan catu.
Alasan saya melakukan kloning dan modifikasi rangkaian Power ini adalah karena schematic diagram yang tidak begitu rumit serta tidak memakan jumlah komponen yang terlalu banyak.

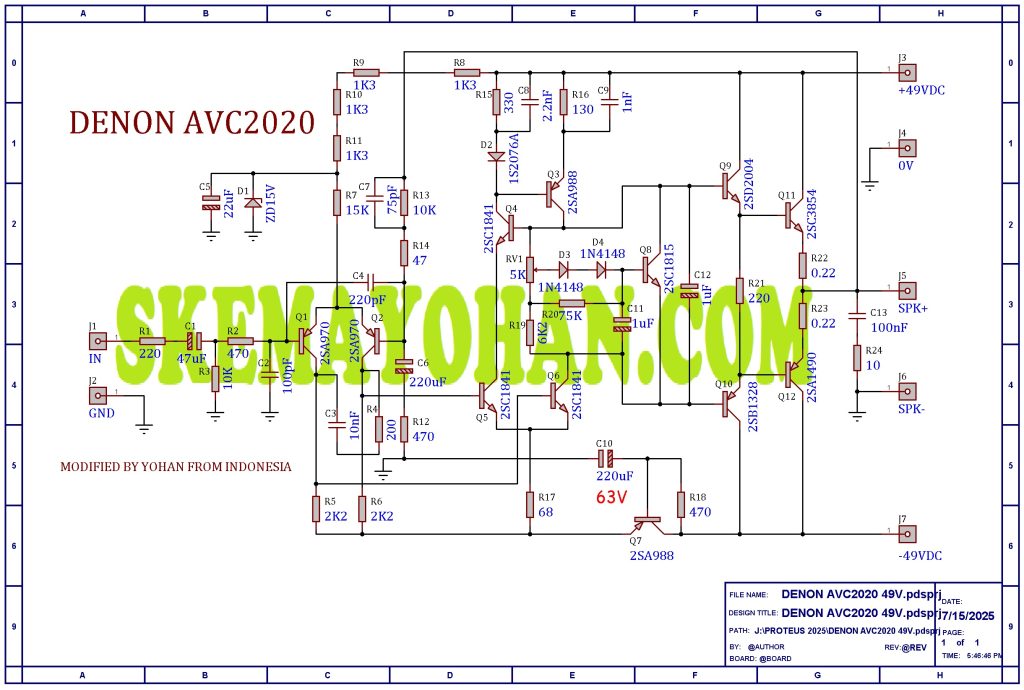

SCHEMATIC DIAGRAM POWER OCL DENON AVC2020
Berikut ini adalah Schematic Diagram dari Power AVC2020 setelah proses pangkas dan edit.
Tegangan kerja pada rangkaian ini adalah 49VDC. Jumlah transistor yang terlibat dalam skema ini 12 buah termasuk transistor Final Power.
Blok rangkaian adalah sebagai berikut:
- Preamplifier,
- Penguat tegangan,
- Servo Driver,
- Driver amplifier, dan
- Final Power Amplifier.
Preamplifier menggunakan transistor 2SA970. Menggunakan Sumber tegangan stabil 15VDC.
Penguat Tegangan menggunakan nomer 2SC1841. Sumber arus stabil menggunakan sebuah transistor TR209 nomer 2SA988.
Ada fitur pembatas arus untuk penguat tegangan yang menggunakan transistor TR205 nomer 2SC1841.
Preamplifier dan penguat Tegangan ini telah terstabilisasi oleh sebuah transistor 2SA988.
Servo driver pada rangkaian ini menggunakan 2SC1815.
Driver Amplifier menggunakan pasangan nomer 2SD400 / 2SB1328.
Akhirnya Final Power Amplifier pada rangkaian ini menggunakan pasangan nomer 2SC3854 / 2SA1490.
SPEK KOMPONEN
Berikut ini adalah spek dari masing – masing komponen transistor pendukung rangkaian Power Amplifier ini.
- Nomer, Type, Pdc, Vce, Ice, hfe
- 2SA970, PNP, 300mW, -120V, -100mA, 200-700
- 2SC1841,NPN, 500mW, 120V, -50mA, 150-800
- 2SA988, PNP, 500mW, -120V, -50mA, 150-800
- 2SC1815, NPN, 400mW, 50V, 150mA, 70-700
- 2SD2004, NPN, 1.2W, 160V, 1.5A, 56-270
- 2SB1328, PNP, 900mW, -160V, -1.5A, 56-270
- 2SC3854, NPN, 80W, 120V, 8A, 50
- 2SA1490, PNP, 80W, -120V, -8A, 50
KOSUMSI DAYA
Berikut ini adalah hasil pengukuran rangkaian Power Amplifier dengan menggunankan supply 49VDC dan beban 4 Ohm.
- Preamp, dibawah 100mW
- VAS, dibawah 100mW
- Servo Driver, sekitar dibawah 1W pada saat sinyal maksimum.
- Driver Amp, pada beban 4 Ohm transistor ini mengalirkan arus hingga 500mA rms
- Final Power,
x
MODIFIKASI RANGKAIAN POWER OCL DENON AVC2020
Setelah Data komponen kita perolah, maka kita sudah bisa melakukan modifikasi rangkaian.
Saya membuat 2 macam versi tegangan supply bagi anda untuk mempermudah membikin kloningan Powr Amplifier buatan DENON ini.
VERSI ASLI
Dalam versi asli, hampir semua nilai resistor tidak perlu kita ganti.
Hanya saja kita cukup mengganti nomer transistor yang tidak ada terjual di pasaran negeri kita.
Pada skema aslinya, hampir semua transistor ini ada di pasaran negeri kita namun khusus untuk transistor Final bisa anda gunakan nomer 2SC3858 / 2SA1493 pada tegangan supply 49VDC simetris.

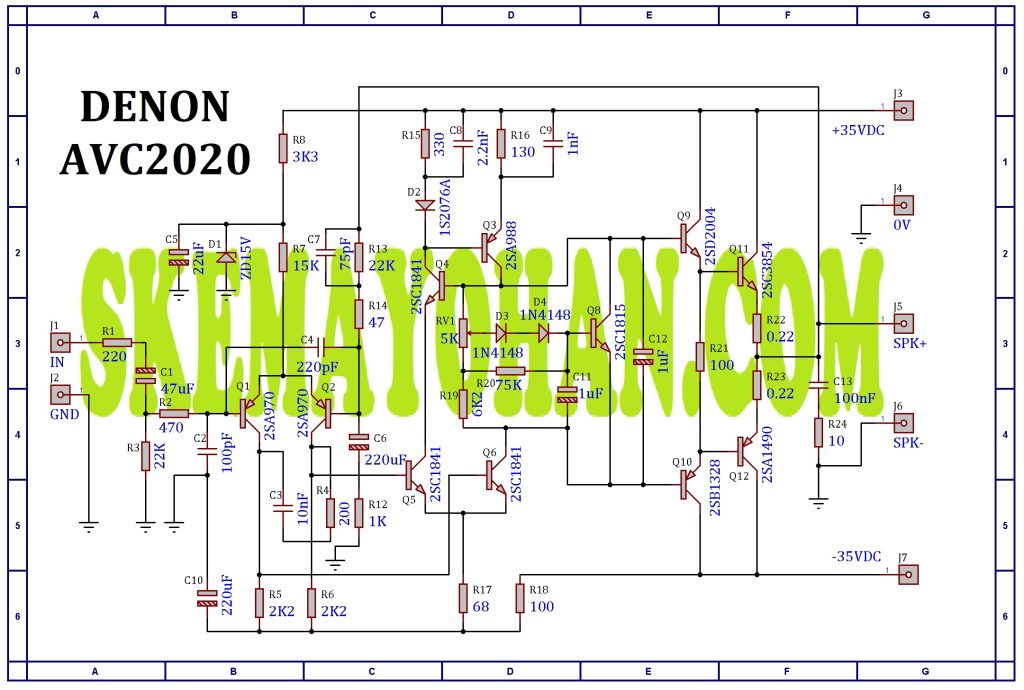

DOWNGRADE 35VDC
Selanjutnya kita mencoba membikin kloningan rangkaian Power ini namun menggunakan tegangan supply 35VDC simetris.
MENGHILANGKAN TRANSISTOR STABILLIZER SUPPLY (-)
Khusus pada tegangan 35V, saya menghilangkan transistor Stabillizer untuk tegangan supply (-).
Namun saya menggantikan dengan sebuah resistor.
Transistor Driver Amplifier tetap seperti aslinya saja meskipun pada saat beban 4 Ohm ia akan mengalirkan arus hingga 400mA
Pada saat beban 8 Ohm, transistor final akan mengalirkan arus sekitar 1.7A rms. Tentu akan ada dissipasi daya pada transistor sebesar 35V x 0,9A = 59,5W.
Berbeda dengan beban 4 Ohm, transitor Final akan terbebani arus sebesar 2,95A rms atau dissipasi daya sebesar 103,25W.
upgrade 60VDC
Dan terakhir adalah modifikasi tegangan supply 60VDC simetris. Tegangan 60VDC ini memungkinkan akan mampu menghasilkan daya audio hingga 220W pada beban 8 Ohm atau 300W pada beban 4 Ohm.
Transistor Final mengalirkan arus sekitar 3A rms pada tegangan 60VDC ketika beban adalah 8 Ohm atau 5,4 A rms ketika beban 4 Ohm.
Ini berarti kita harus mengubah transistor Final dengan nomer yang lebih kuat seperti 2SC3858 / 2SA1494 sebanyak 2 set.
GAIN rangkaian harus naik pula. Pada skema awal, resistor feedback adalah 22K dan resistor input adalah 470 Ohm. Ketika naik ke angka 60V, maka resistor feedback R13 adalah 47K dengan R12 resistor input 1K2.
