SKEMA TONE CONTROL MACKIE SR408

Ditulis pada oleh
1

Saya penasaran saja tentang bagaimana Skema Tone Control Mackie SR408 pada sebuah mixer buatan MACKIE ini.

Di Indonesia, para audiophiller menganggap merk ini adakah merk ternama dan barangnya terkenal bagus. Brand ini bersaing mendapatkan perhatian pada pecinta audio dengan merk lainnya seperti SOUNDCRAFT, YAMAHA, PEAVEY, dan sebagainya

Orang Indonesia sebagian besar menilai bahwa jika sebuah mixer audio berharga mahal, maka bisa memastikan alat tersebut pasti bagus. Ada rupa ada harga.

Dari beberapa produk buatan Mackie yang masuk ke Indonesia, antara lain adalah Mixer dengan type SR40-8 ini.

BENTUK ASLI MIXER INI

Mixer audio buatan Mackie nomer seri ini termasuk mixer yang sangat bisa untuk kita gunakan pada audio hajatan mulai level rumahan hingga panggung besar. Meskipun untuk konser juga sudah berani.

Penampakan barang adalah seperti LINK INI.

SKEMA TONE CONTROL MACKIE SR408

File petunjuk servis dari Mixer ini lumayan berisi banyak halaman. Akan tetapi saya hanya ambil rangkaian tone controlnya saja untuk kepentingan koleksi dan review.

Berikut ini dalah hasil gambar adalah seperti gambar dibawah ini:

KLIK UNTUK MEMPERBESAR

tone control pada mixer mackie sr408
Seksi Tone Control pada Mixer MACKIE SR408

KETERANGAN GAMBAR

Equalizer untuk Mixer ini menggunakan gaya yang berbeda dengan skema equalizer umumnya.

Jika equalizer umumnya potensio pin 1 dan pin 3 terhubung pada masing masing input OPAMP inverting dan non inverting, maka untuk skema equalizer yang berbeda.

Menurut skemanya, untuk frekwensi rendah bekerja  pada frekwensi 80 Hz, sedangkan frekwensi tinggi bekerja pada frekwensi 12,5 kHz.

Untuk pengatur nada tengah, di sediakan 2 potensio yang masih masing bertugas untuk mengatur nada pada frekwensi tengah cenderung rendah ( LO MID ) dengan center freq 800 Hz, dan frekwensi tengah cenderung tinggi ( HI MID ) dengan center freq 3000Hz.

Power Supplai untuk TONE CONTROL MACKIE SR408 ini menggunakan tegangan simetris 15VDC.

Dari pabrikan skema ini mengatakan bahwa rangkaian ini memerlukan 6 buah OPAMP.

Sebenarnya ini bis kita bikin simpel dengan cara menggunakan 3 buah IC OPAMP yang berisikan 2 OPAMP. Total 6 OPAMP.

IC yang kita pakai adalah nomer 4560 yang banyak beredar di toko elektro di negeri kita.

ANEKA TONE CONTROL
ANEKA EQUALIZER
MACAM-MACAM AMPLI
KOLEKSI RIBUAN SKEMA
ANEKA PREAMP
AMPLI & MIXER BUILT UP SKEMA
TONE CONTROL BLOGSPOT

PEAVEY DEUCE MACE PREAMP DAN TONE

Ditulis pada oleh
Balas

Tulisan ini tentang PEAVEY DEUCE MACE Preamp dan Tone Control yang merupakan ampli keluaran dari Peavey era 70-an.

INFO

Kelayapan di dunia maya, ketemu skema tone kontrol aneh buatan PEAVEY, USA. Tone kontrol ini skemanya saya ambilkan dari Ampli tabung yang tone kontrolnya memakai IC.

Di buat sekitar awal 80-an. Jadul banget.Perhatikan cara menentukan Gain nya, treble, bass, middle nya. Berbeda dengan merk yang lain pada jamannya.

Penampakan ampli gitar sendiri adalah LIHAT SINI.

SKEMA PEAVEY DEUCE MACE

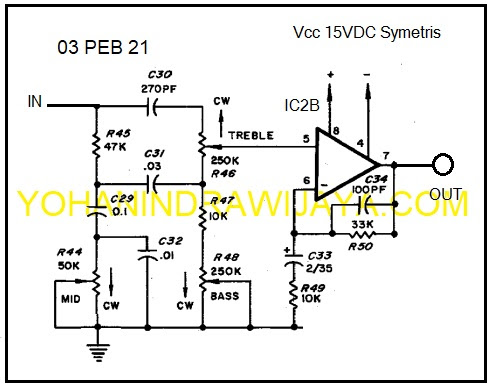

Sementara untuk skema di dalamnya adalah seperti gambar di bawah ini:
