ANEKA SKEMA 8 TONE CONTROL BIAMP MIXER

Ditulis pada 26/10/2022 oleh admin

Artikel ini berisikan beberapa skema tone control yang terpakai pada Mixer buatan BIAMP, sebuah produsen audio terkenal dari Amerika Serikat sejak 80 hingga saat ini.

KUMPULAN SKEMA TONE CONTROL BIAMP

Berikut ini saya crop kan skema rangkaian mixer BIAMP, Amerika Serikat yang mana skema ini buatan sekitar tahun 1978 hingga 1990 an

TONE CONTROL BIAMP 8.2 SERIES

Mixer ini buatan sekitar tahun 1978 oleh BIAMP dan sudah mengenal komponen IC yang bertype LF351.

Tone kontroll ini menggunakan teknik bertingkat, setelah ter filter treble dan bass nya, masuk ke filter middle freq. Skema ini bisa anda terapkan di mixer ombro anda.

2. TONE CONTROL BIAMP 83 SERIES

Mixer ini buatan sekitar tahun 1981 oleh BIAMP, Beaverton, Oregon, USA. Menggunakan IC OPAMP type TL072.

Tone kontrol ini menerapkan satu tingkat amplifikasi saja. Input ter pecah ke 3 potensio filter frekwensi HI, LO, dan MID. skema ini sering kita jumpai dalam mixer ombro di negeri kita.

Skema ini sepertinya mudah sehingga kita bisa menembak rangkaian ini.

3. TONE CONTROL BIAMP 7600

Mixer ini buatan pada awal tahun 90an. Menggunakan IC OPAMP, yakni nomer TL072 sebagai komponen aktif dalam rangkaian ini.

Tone kontrol ini menerapkan satu tingkat amplifikasi saja.

4. TONE CONTROL BIAMP 19 SERIES

Buatan 1982. Tone kontrol ini menggunakan menerapkan dua potensio untuk tone control, yaitu High dan Low saja. Rangkaian Tone Control ini telah menggunakan IC OPAMP TL072 sebagai komponen pendukung rangkaian sehingga terasa lebih simpel.

5. TONE CONTROL BIAMP 21 SERIES

Buatan 1980. Menggunakan metode Baxandall cascade hingga 2 tingkat. Berarti adalah ada potensio tone control sebanyak 4 buah. Rangkaian ini telah menggunakan IC OPAMP LF353 sehingga mendapatkan hasil yang lebih baik.

6. TONE CONTROL BIAMP 24 SERIES

Mixer ini buatan era 80 atau sekitar 1984 yang menggunakan metode Baxandall dan parametris, yakni melalui IC102A ( TL072 ) dan setengahnya lagi, yakni IC102B TL072.

Total potensio yang bertugas adalah 4 buah, yakni untuk HIGH, LOW, MID dan FREQMID .

7. TONE CONTROL BIAMP 6702

BIAMP 6702 buatan sekitar era 70-an yang memiliki input 6 kanal. Setiap kanal ada 2 potensio untuk pengatur nada, yakni HI dan LOW.

Berikut ini adalah skema tone control nya.

8. TONE CONTROL BIAMP 301 601

Mixer sederhana dengan input tersedia 3 dan 6 kanal.

Berikut ini adalah gambar rangkaian tone control nya.

AMPLI & MIXER BUILT UP SKEMA

BLOGSPOT AMPLIFIER

TONE CONTROL BIAMP 28 MIXER

Ditulis pada 25/10/2022 oleh admin

Berikut ini saya tampilkan skema tone control biamp, Mixer kuno buatan BIAMP 28, dari AS.

Pada era 80an, Mixer ini termasuk Mixer yang hebat pada jamannya.

Barangnya mahal dan berteknologi maju pada saat itu walaupun di kemudian hari skema dari mixer ini adalah “biasa”.

KLIK GAMBAR UNTUK UKURAN LEBIH BESAR

SKEMA TONE CONTROL BIAMP

Beriktu ini adalah skema tone control hasil pangkas dan edit dari panduan servis BIAMP 28:

KLIK GAMBAR = BESAR

tone control biamp 28 — Seksi TONE CONTROL pada mixer BIAMP 28

R126 dan R127 bisa anda ganti dengan 1K2, karena 1K1 tidak ada di pasaran ( yang terjual di pasaran biasanya standart E24).

Untuk semua elko yang nonpolar juga bisa anda ganti dengan elko biasa 47uF/50V, karena elko 47uF/50V NP sulit mencari.

R30 yang bernilai 30K bisa anda ganti dengan 33K. Kemudian kapasitor milar pada area potensio range yang nilainya 0,012 ( 12nF ) bisa di ganti dengan 15nF.

Menurut manualnya, untuk potensio High mampu mengolah freq di atas 8,5 kHz 18dB, Low mampu mengolah freq di bawah 50Hz 18dB, untuk potensio Freq mampu memilih freq 140Hz sampai dengan 8,5kHz dan potensio Range mampu melakukan Boost maupun Cut hingga 12 dB.

IC dari tone control BIAMP ini termasuk IC low noise karena menggunakan input JFET.

Selamat mencoba.

AMPLI & MIXER BUILT UP SKEMA

TONE CONTROL BLOGSPOT

TONE CONTROL BIAMP21 MIXER

Ditulis pada 23/10/2022 oleh admin

Balas

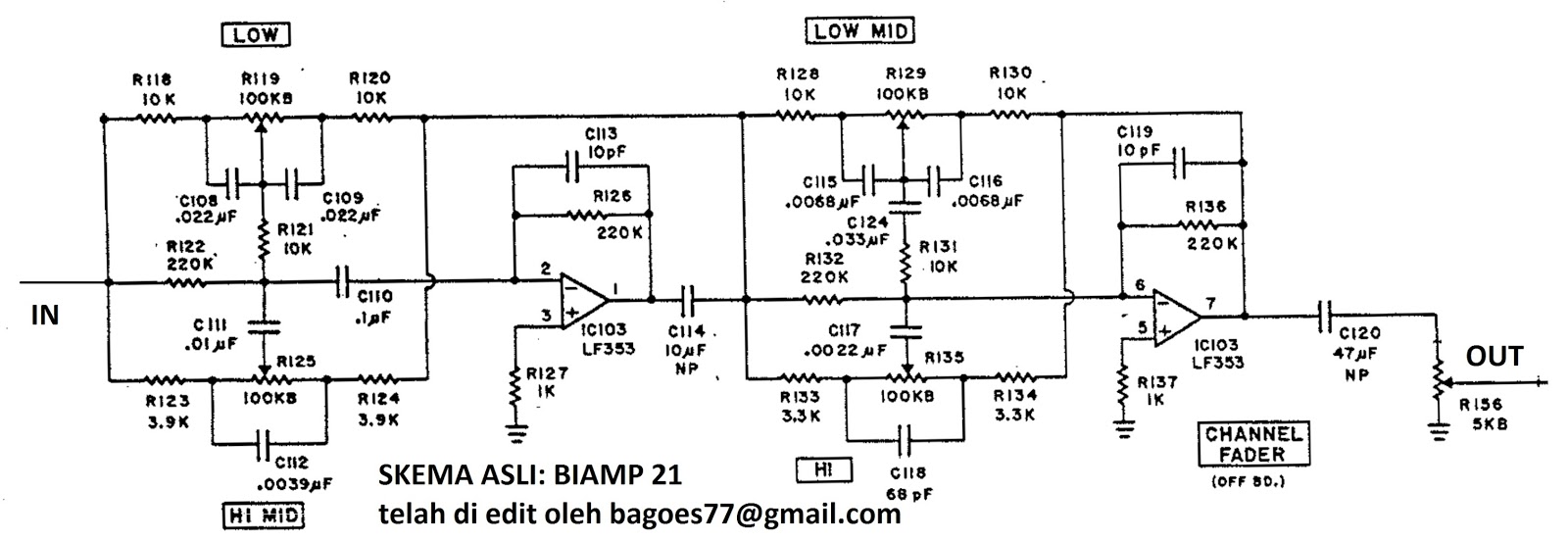

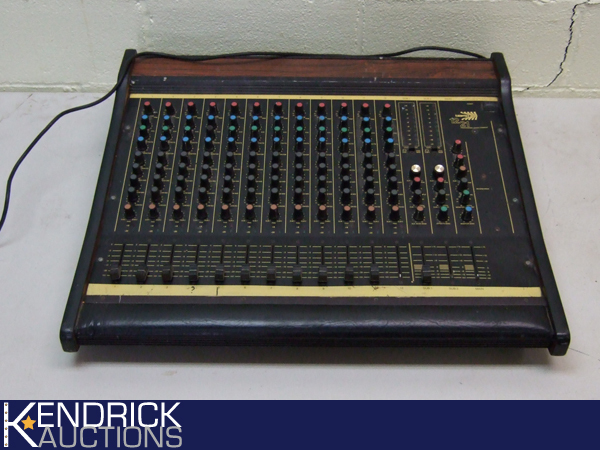

BIAMP21 adalah nama merk Mixer era akhir 70an. Pabriknya ada di Beaverton, Oregon, Amerika Serikat. Artikel kali ini saya tampilkan isi dalam dari sebuah mixer jadul pada bagian tone control biamp21.

Seksi Tone kontrol dari MIXER ini kayaknya bisa ditiru atau ditembak oleh teknisi dan hobbyist mixer Indonesia. Skemanya sederhana dan memungkinkan untuk diproduksi sendiri.

Pada awal 80an di negeri kita masih jarang ada orang memiliki Mixer sekelas BIAMP ini. Mixer audio mulai ramai di indonesia pada akhir 80an, dengan beberapa merk terbatas.

Menurut buku manualnya, pada halaman 4 disebutkan jika Equalizer untuk Hi mampu sampai frekwensi 13kHz 15dB, Hi Mid pada freq tengah 2,5 kHz 12 dB, Lo Mid pada freq tengah 350 Hz 12dB, dan Lo hingga frekwensi 80Hz 15 dB.
