Kali ini saya akan menceritakan tentang OCL dengan MOSFET IRFP360 280Watt, sebuah skema Power Amplifier OCL buatan ARCAM yang menggunakan MOSFET IRFP360 dengan daya hingga 280W sebagai Final output saya dapati pada seri ALPHA10.
Pada era 90-an, MOSFET dengan daya hingga 280 Watt adalah teknologi terbaru karena pada saat itu MOSFET untuk audio masih berkisar pada angka 100-150 Watt saja.
IRFP360 adalah sejenis transistor untuk kepentingan Switching dengan arus dan tegangan yang cukup sehingga menghasilkan daya yang besar pula.
Daftar Isi
IRFP360 adalah sebuah MOSFET buatan IRF yang mulai rilis sekitar era 90-an yang menawarkan daya besar namun berbentuk TO220.
Jika di negeri kita, TO247 adalah jenis casing atau bodi semacam TIP3055. Menurut dataseheets, IRFP360 memiliki kemampuan dsipasi daya hingga 280 Watt.
SKEMA OCL DENGAN MOSFET IRFP360 280WATT

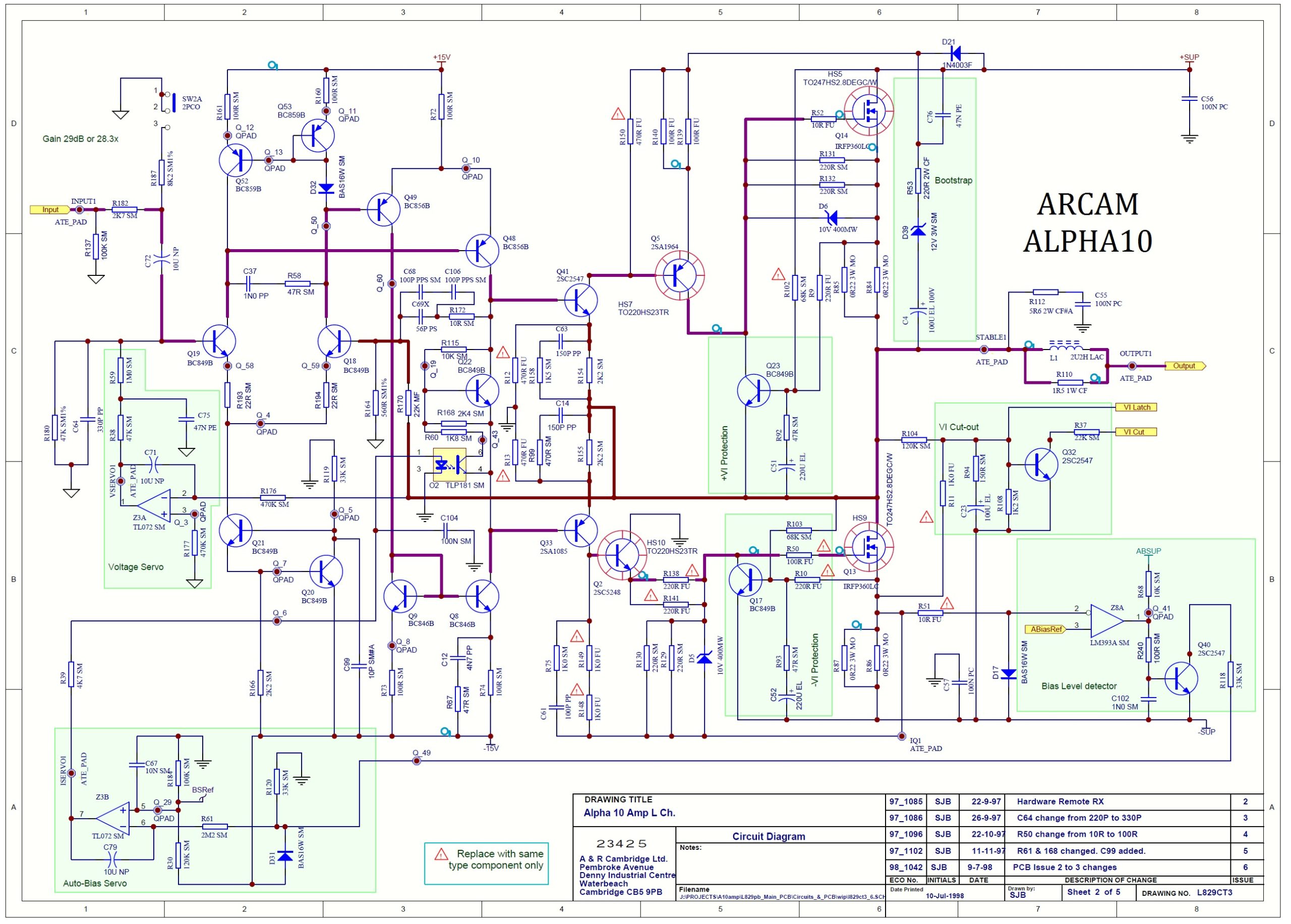

Berikut adalah skema hasil potongan dan editnya:
x
PENJELASAN OCL MOSFET IRFP360
Dengan melihat skema Power Amplifier ini sepertinya agak sulit bagi anda untuk melakukan kloning rangkaian ini.
Mengingat jumlah komponen yang terlibat lumayan banyak akan tetapi tidak sebesar daya yang akan keluar.
Benar rangkaian ini memiliki banyak kelebihan dalam hal fitur akan tetapi kesulitan yang anda hadapi untuk membikin kloningan adalah tinggi juga.
Jika dissipasi daya dari Final MOSFET adalah 280 Watt ( DATASHEETS ) maka memerlukan tegangan supplai sebesar 56 Volt simetris untuk beban 4 Ohm.
Skema OCL dengan MOSFET IRF240 dapat kita temui pada sebuah Power Amplfiier OCL merk ARCAM seri ALPHA 9.
ARCAM sendiri adalah merk terkenal dari Negeri Inggris. Ini adalah singkatan dari A&R Cambridge yang berdiri sejak era 70-an ( 1976 ).
Table of Contents
ALPHA 9 sendiri adalah produk keluaran ARCAM pada era 90-an.
Pada produk ini menggunakan MOSFET IRF240 yang memiliki kemampuan dissipasi daya hingga 150 Watt ( datasheets ).
SKEMA OCL DENGAN MOSFET IRF240
Gambar di bawah ini adalah skema power amplfiier stereo buatan ARCAM yang telah saya pangkas dan edit:
OCL DENGAN MOSFET IRF240
Rangkaian ini memerlukan tegangan supplai hingga 44 VDC simetris dengan harapan akan mencapai keluaran hingga 75 Watt pada beban 8 Ohm atau 150 watt pada beban 4 Ohm.
OCL 60 Watt 3055 saja ini adalah sebuah skema Power ampli merk ARCAM seri A60 dengan output power 60 Watt yang pada final outputnya menggunakan transistor final 3055 saja atau beberapa menganggap sebagai power Quasi.
Daftar Isi
Transistor 3055 atau 2N3055 ( TO3 ) maupun TIP3055 ( TO3P ) adalah transistor Daya jenis NPN yang masih terpakai untuk macam macam aplikasi.
Transistor ini sejak tercipta pada era akhir 60 hingga sekarang masih terpakai untuk banyak aplikasi.
SKEMA OCL 60 WATT 3055
Beriku adalah skema hasil pangkas dan editnya:
X
x
BACA JUGA
Tombol di bawah ini adalah link yang tepat untuk anca baca:
OCL 150 DARLINGTON SAP15 adalah maksud dari sebuah skema power amplifier buatan ARCAM.
Power Amplifier yang saya maksud di sini adalah ARCAM seri A32 buatan era90-an yang dalam rangkaiannya memiliki fitur sinyal translator berupa transistor.
Table of Contents
SAP15 adalah sebuah transistor Darlington yang memiliki kemampuan hfe ( penguatan arus ) hingga 5000 kali.
Semisal arus masuk ke basis adalah 1mA maka arus kolektor emitor menjadi 5 ampere.
Transistor Darlington STD03 ARCAM dan STD03P adalah buatan SANKEN yang konon tidak menyaarankan untuk menjadikan project elektronika karena sesuatu hal meski oleh ARCAM sebagai transistor Final Power pada desain produk mereka.
Table of Contents
ARCAM dengan seri A28 menggunakan transistor Darlington ini sebagai Final Power .
Ia mampu menghasilkan daya hingga 160 Watt pada beban 4 Ohm.
Dengan demikian, rangkaian ini adalah hanya mampu untuk tegangan supplai sebesar 42 Volt simetris saja.
Di atas tegangan tersebut, maka akan terjadi rawan overheating meskipun pada rangkaian ini tersedia fitur Over Current Protection dan Over Voltage Protection.
SKEMA DARLINGTON STD03 ARCAM
Berikut ini adalah potongn skema hasil pangkasan dan edit dari ARCAM seri A28:
POWER DARLINGTON STD03 ARCAM
Dari skema di atas dapat kita lihat bahwa rangkaian power ini adalah Power Amplifier simetris.
Tulisan ini tentang aneka skema Power Amplifier yang menggunakan IC Power Amplifier nomer LM3886 sebagai Final Power yang konon memliki kemampuan output audio hingga 68 Watt ( DATASHEETS ).
Daftar Isi
Secara fisik, IC Power LM3886 berbentuk seperti gambar di bawah ini:
Dan berikut ini saya kumpulkan macam- macam skema powre amplifier yang menggunakan IC Power 3886.
ARCAM A18
ANEKA SKEMA POWER LM3886
X
ALESIS M1
X
3886 pada ALESIS M1
CAMBRIDGE AZUR 340A
AZUR 340A adalah seri dari Power buatan CAMBRIDGE yang menggunakan IC Power LM3886 sebagai penguat akhir mereka.
Desain elegan power amplifier ini nampak bagus.
Berikut ini adalah skema hasil pangkasan dan edit:
LM3886 pada CAMBRIDGE AZUR 340A
MICROLAB AH500
MICROLAB adalaha nama merk AUDIO buatan negeri Tirai Bambu.Pada varian power amplifier mereka yang bernomer seri AH500, pada kanal kiri dan kanan menggunakan IC Power LM3886 sebagai petugas untuk amplifier.
Berikut ini adalah skemanya:
LM3886 pada MICROLAB AH500
Tegangan supplai untuk rangkaian ini adalah 24V hingga 32 Volt DC simetris.
Saya penasaran saja melihat sebuah Integrated MIXER POWER KARAOKE RC 218 buatan dalam negeri dengan Power Ampli, Blutut, Mixer, karaoke namun dengan harga yang sangat terjangkau.
Daftar Isi
Tulisan ini tentang Sebuah Mixer Ampli buatan SOUNDBEST dengan seri RC-218 yang menurut official mereka termasuk dagangan yang lumayan laris.
FITUR RC 218
Berikut ini catatan saya tenatang Mixer Power ini:
Mixer 3 kanal,
Support USB,
MOdul Bluetooth,
Support SD memory,
Tone Control untuk Microphone dengan potensio BASS, TREBLE, ECHO, DELAY,
Tone Control untuk Music dengan pot BASS, MID, TREBLE, BALANCE,
Power Amplifier dengan output hingga 600 Watt ( Sebenarnya tidak sampai segitu jika melihat travo daya nya )
Menurut sumber di YUTUB milik SOUNDBEST, Power Mixerseri RC-218 ini menggunkaan travo toroid dengan tegangan sekunder sebesar 30VAC. Ini berarti ada kemungkinan daya audio hingga 150 Watt .
Menyebutkan bahwa travo daya memiliki kemampuan induksi hingga 5 Ampere sekunder dan saya rasa ini cukup untuk membebani 2 buah speaker untuk 2 kanal output dengan masing-masing kanal berdaya 75 Watt.
Berarti total daya adalah 150 Watt. Penampakan adalah LIHAT LINK INI.
Isi dalam rangkaian adalah seperti potongan di bawah ini:
Dalam RC 218 buatan SOUNDBEST
Nampak di dalam kotak Mixer power ini bahwa untuk modul Mixer menggunakan 4 buah kit Mic Preamp yang terpasang secara tersusun.
Pada sisi Power amplifier, ada yang menarik perhatian saya. Yaitu pada pendingin transistor mereka buat semacam kotak untuk mempermudah kipas pendingin untuk mengisap dan membuang panas pada pendingin ini keluar kotak casing Mixer Power ini..
Sementara itu transistor Power yang menggunakan pasangan 2SC5198 / 2SA1941 terpasang menempel pada pendingin ini.
LIST TOKO PENJUAL MIXER POWER KARAOKE BLUETOOTH 218
Anda bisa membeli produk ampli ini melalui toko online di bawah ini:
Hampir semua orang yang mengerti elektronika di negeri kita pasti kenal dengan skema Audio power Amplifier jenis OCL 150W legendaris ini.
Terlebih lagi seorang hobbyist elektro level pemula juga harus kenal dengan modul ini.
Daftar isi
Jika ada sensus kepemilikan ampli, maka kita bisa pastikan bahwa modul OCL 150Watt ini adalah modul yang paling banyak di pakai di negeri ini.
Ampli ini sudah ada sejak 1990 an dan hingga sekarang masih terjual bebas dan laris di toko toko elektro.
Hingga artikel ini saya tulis, kit ampli ini masih ada dan masih laris.
Walaupun saat ini telah hadir Kit modul Power Amplifier yang bermacam- macam seperti Ampli 200W, 400W, 600W, dan judul modul sangar yang lainnya, modul OCL 150Watt ini tetap mendapatkan pasaran tersendiri.
SKEMA DASAR OCL 150W LEGENDARIS
Di bawah ini adalah skema OCL 150Watt.
klik untuk memperbesar gambar
Skema OCL 150W Legendaris
Sebetulnya ada beberapa skema pabrikan yang hampir mirip dengan rangkaian ampli ini. Maksudnya adalah ada beberapa ampli merk tertentu yang pada prinsipnya power amplifiernya ber skema mirip dengan OCL 150W ini.
Akhirnya saya menjadi bertanya -tanya, skema yang beredar ini mengikuti skema power Amplifier pabrikan yang mana ya? Atau apakah kreator / pencipta kit amplifier pertamanya meniru skema pabrikan tersebut? Sampai saat ini masih belum menemukan jawaban.
Di forum penggemar OCl pun berseliweran keterangan bahwa OCL 150W ini berasal dari skema Sansui, ada juga yang mengatakan dengan YAMAHA, ada yang bersikeras mengatakan skema ini berasal dari Ampli Amerika, dan lain sebagainya yang jelas tidak terbukti.
WATT ASLI DARI SKEMA OCL 150W LEGENDARIS
Jika kita ukur secara matematis, power ini tidak bisa menghasilkan power sebesar 150W betul.
Entah kenapa ampli ini terkenal dengan nama OCL 150W. Transistor powernya saja memakai TIP3055 dan TIP2955 yang berdissipasi DC maksimum 100W. Kalau ampli OCL nya sudah betul, yakni memang outputannya tidak menggunakan kapasitor kopling.
Secara matematis, dengan supplai 35Volt simetris, dan beban 4 Ohm saja dengan effektifitas power anggap saja sebesar 55% standart kelas AB, maka ampli ini menghasilkan power sekitar :
( VCC x Effektifitas )/ Impedansi = 92W
Watt sebesar ini pun nada bass nya sudah ngge-bret atau distorsi. Suara bass masih bagus pada kisaran peak 15VAC dengan travo yang bagus dan Elco filter besar.
Jika ada drop tegangan supplai, maka OCL ini pasti menghasilkan suara yang jelek.
Jika beban power ini anggap saja 1 buah spiker 8 Ohm, maka daya keluarnya ya cuma 46W saja.
Kemudian ada pertanyaan: Bagaimanakah / upaya apakah yang kita lakukan supaya Ampli ini bisa mengeluarkan audio sebesar 150 Watt? Jawabnya adalah sebagai berikut:
Bisa mengeluarkan watt audio sebesar 150 jika transistor powernya kita paralel menjadi 2 pasang lebih. Tujuannya adalah untuk Bagi bagi buangan panas.
Bisa mengeluarkan watt 150 jika pendinginnya kita bikin lebar dan pertebal pendingin.
Bisa mengeluarkan watt 150 jika spiker yang kita gunakan adalah 8 Ohm dan kita paralel 3 buah. Jadi impedansi total adalah sekitar 8/3 Ohm = 2,6 Ohm. Akan tetapi ini tidak kita sarankan. Membahayakan Spiker anda dan ampli anda.
BEBERAPA KEKURANGAN AMPLI OCL 150W LEGENDARIS
Kekurangan dari ampli ini antaralain adalah jika power menyala pertama kali selalu ada bunyi “DUG” yang mengganggu spiker dan telinga.
Akan tetapi bunyi ini masih bisa kita akali dengan berbagai cara. Untuk tekniknya bisa mencari informasi di internet maupun grup pecinta OCL di medsos.
Kemudian ampli jenis OCL 150W ini tidak bisa meng-amplify sumber input dengan tingkat Fidelitas tinggi. Atau istilah orang audio adalah ampli ini kurang HIFI. OCL 150w ini terkenal dengan hasil output audio lebih “cerawak” ( over middle ). Untuk keperluan subwoofer, power OCL ini tidak di sarankan.
Dan lagi jika output dari ampli ini anda konsletkan selama 1 detik saja, maka transistor power anda akan cepat short dan jika mutu transistornya jelek, maka akan segera wassalam.
