MODIFIKASI SERVO DRIVER OCL FISHER CA225 MANTUL

Ditulis pada oleh
Balas

Modifikasi Servo Driver OCL FISHER CA225 dilakukan untuk mengganti transistor Servo driver yang berjenis Darlington menjadi transistor biasa.

Disamping itu saya juga melakukan modifikasi rangkaian menjadi bertegangan 65VDC serta penam bahan transistor Final untuk mendapatkan power output hingga 300W pada beban 4 Ohm.

SKEMA AWAL

berikut adalah potongan skema Power Amplifier FISHER CA225

skema awal MODIFIKASI SERVO DRIVER OCL FISHER CA225

Tegangan kerja pada rangkaian adalah 52VDC. Transistor Final hanya 1 set setiap kanalnya.

Dalam gambar di atas nampak dalam formasi rangkaian Stereo. Namun dalam skema modifikasinya akan saya bikin mono saja.

TUGAS DAN SPEK TRANSISTOR

Informasi transistor yang terlibat dalam rangkaian adalah berikut:

  • Preamplifier: Q107 Q108= 2SC536
  • Aktif resistor preamp: Q109 = 2SA608
  • Penguat Tegangan / VAS: Q110= 2SA1017
  • Servo Driver : Q112 = 2SD947
  • Stabillizer arus untuk VAS: Q111= 2SC2363
  • Driver Amplifier: Q113, Q114= 2SC3416, 2SA1352
  • Final Power Amplifier: Q115 dan Q116 = 2SC3181, 2SA1264

Untuk channel sisi kiri menggunakan nomer ID dengan angka depan Q2XX.

Nomer transstor yang bertugas dan spek komponen dalam rangkaian ini:

Nomer: Type, P_dc, V_dc, Ic_Max, hfe, FILE

  • 2SC536: NPN, 500mW, 50V, 150mA, 70X – 560X, DATASHEETS
  • 2SA608: PNP, 500mW, -50V, -150mA, 70X – 560X, DATASHEETS
  • 2SA1017: PNP, 500mW, -100V, -50mA, 100X – 560X, DATASHEETS
  • 2SD947: Darlington NPN, 625mW, 300V, 500mA, DATASHEETS
  • 2SC3416: NPN, 1.2W, 200V, 100mA, 40X – 320X, DATASHEETS
  • 2SA1352: PNP, 1.2W, -200V, -100mA, 40X – 320X, DATASHEETS
  • 2SC3181: NPN, 80W, 120V, 8A, 35X – 160X, DATASHEETS
  • 2SA1264: PNP, 80W, -120V, -8A, 35X – 160X, DATASHEETS

GAMBAR ULANG RANGKAIAN MODIFIKASI SERVO DRIVER

selanjutnya saya melakukan gambar ulang rangkaian Power ini untuk memastikan apakah ada peluang untuk kloning.

Setelah selesai gambar ulang, maka saya harus melakukan tes rangkaian dengan jalan memberi Supply DC secara simulasi menggunakan bantuan software.

TES TEGANGAN DC DAN AC

Tes tegangan di sini ada 2, yaitu tes DC dan AC.

DC tes adalah memberikan tegangan supply pada rangkaian dan mengukut tegangan DC pada titik titik tertentu pada rangkaian ini.

Hasil simulasi dan pengukuran menunjukkan angka ideal. Berarti skema Power ini tidak ada permasalahan.

dc tes MODIFIKASI SERVO DRIVER OCL FISHER CA225

Setelah tes DC adalah tes AC>Yaitu saya memasukkan sinyal sinus murni sekitar 0,77Vrms hingga 1,0Vrms ke input rangkain ini dan output rangkaian ini harus jauh lebih besar tegangannya daripada input awal.

Dalam simulasi ini telah berhasil. Hanya saja tidak saya sertakan bukti gambarnya.

MODIFIKASI RANGKAIAN

Setelah tes Dc dan tes AC selesai maka saya ada ide untuk melakukan modifikasi rangkain ini untuk naik daya ke angka 300W.

Langkah modifikasi diantaranya adalah modifikasi Servo Driver pada rangkaian yang semula adalah berjenis Darlington menjadi transistor Biasa.

Langkah menaikkan daya ini antara lain adalah dengan jalan menaikkan tegangan supply ke angka 65VDC simetris.

KOSUMSI ARUS PADA RANGKAIAN MODIFIKASI

Ketika tegangan supply naik ke angka 65VDC dan transistor saya tambah menjadi 2 pasang, maka nampak di sini jika transistor Final mengambil arus hingga 7,3A untuk beban 4 Ohm.

Arus output sendiri adalah 10,7A AC dan menimbulkan beda potensial 42,9VAC pada beban 4 Ohm.

Transistor Driver sendiri memerlukan supply hingga 453mA pada tegangan supply 65VDC.

LAYOUT PCB

Hasil pembuatan rancangan Layout Power Amplifier adalah sebagai berikut:

layout PCB MODIFIKASI SERVO DRIVER OCL FISHER CA225

Penampakan Tiga Dimensi ketika PCB terisi komponen kira-kira seperti ini:

SKEMA AKHIR MODIFIKASI 65V

Skema akhir rangkaian ini setelah modifikasi tegangan 65VDC dan modifikasi Servo Driver menjadi seperti berikut ini.

rangkaian akhir MODIFIKASI SERVO DRIVER OCL FISHER CA225

Schematic FISHER lainnya LIHAT SINI

Rangkaian Power Amplifier lainnya juga da di YOHAN FROM INDONESIA.

SISTIM FEEDBACK GAIN YANG MENARIK PADA POWER OCL EUMIG A500

Ditulis pada oleh
Balas

Sistim feedback GAIN yang menarik pada power OCL EUMIG A500 ini menggugah saya untuk mencoba membikin skema gambar ulangnya dan mencoba membikin kloningannya

EUMIG A500 adalah power amplifier buatan era 70-an. Hadir dalam kemasan elegan dan termasuk istimewa pada jamannya.

Memiliki fitur aktif Turn Over Bass ( 250Hz atau 500Hz), Turn over treble (2,5kHz or 5kHz) dan Tone Defeat untuk urusan Tone Control-nya.

Namun dalam tulisan ini saya hanya ulas rangkaian Power Amplifier nya saja.

SCHEMATIC AWAL

Berikut adalah skema hasil potongan dan edit EUMIG A500.

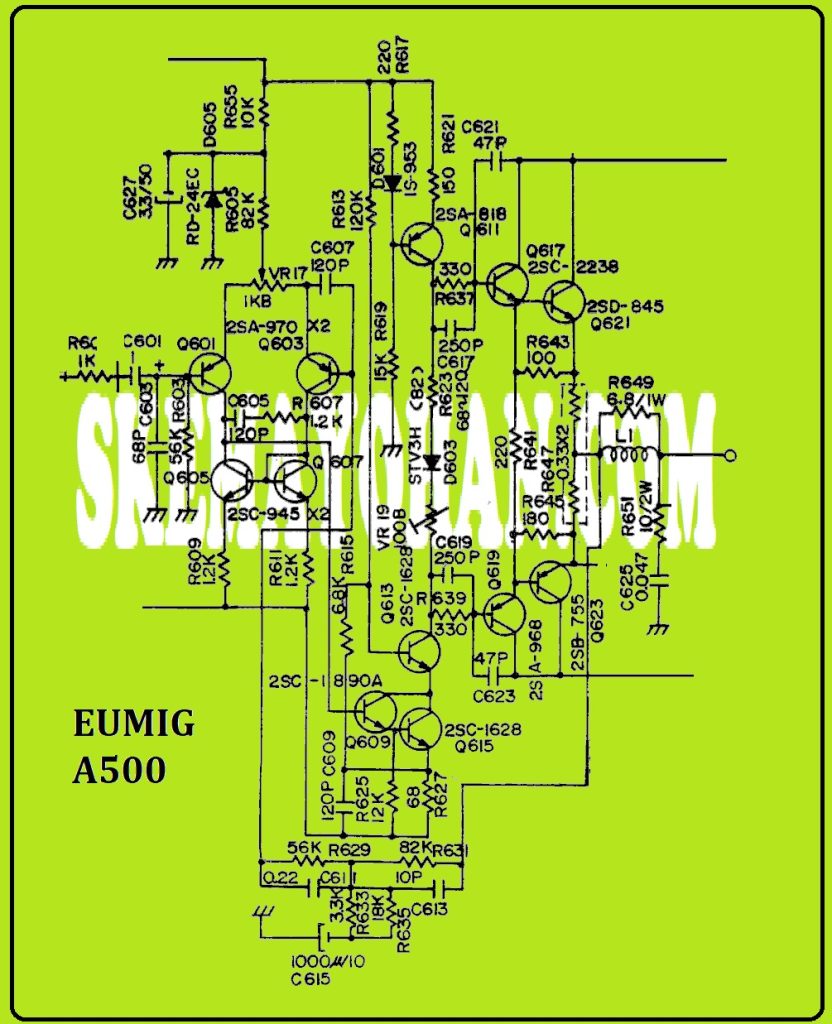

skema FEEDBACK GAIN YANG MENARIK EUMIG A500

Tegangan supply untuk rangkaian ini adalah 45VDC simetris.

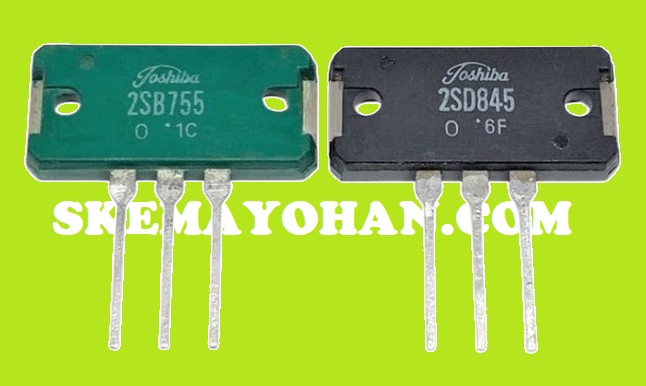

Transistor Final / Daya pada rangkaian ini adalah pasangan 2SD845 dan 2SC755.

Di negeri kita transistor dengan nomer ini sudah sulit untuk kita dapatkan. Rangkaian akan saya sulap dan transistor ini akan tergantikan dengan nomer lainnya.

TRANSISTOR YANG BERTUGAS

Spek komponen yang terlibat dalam rangkaian ini adalah:

  • Preamplifier: 2SA970
  • Cermin Arus: 2SC945
  • Sumber arus untuk Penguat tegangan: 2SA816
  • Penguat Tegangan: 2SC1890A dan 2SC1628
  • Translator sinyal : 2SC1628
  • Driver Amplifier: C2238, A968
  • Final Power Amplifier: 2SD845, 2SB755

SPEK TRANSISTOR

Nomer: Type, P_dc, Vce_max, Ic_Max, hfe, FILE

  • 2SA970: PNP, 300mW, -120V, -100mA, 200X – 700X, DATASHEETS
  • 2SC945: NPN, 750mW, 50V, 150mA, 90X – 600X, DATASHEETS
  • 2SC1890A: NPN, 300mW, 120V, 50mA, 250X – 1200X, DATASHEETS
  • 2SC1628: NPN, 1W, 150V, 50mA, 70X – 240X, DATASHEETS
  • 2SA818: PNP, 1W, -160V, -50mA, 70x – 240x, DATASHEETS
  • 2SC2238: NPN, 25W, 160V, 1.5A, 70X – 240X, DATASHEETS
  • 2SA968: PNP, 25W, -160V, -1.5A, 70X – 240X, DATASHEETS
  • 2SD845: NPN, 120W, 150V, 12A, 55X – 160X, DATASHEETS
  • 2SB755: PNP, 120W, -150V, -12A, 55X – 160X, DATASHEETS

GAMBAR ULANG DAN TES RANGKAIAN

Selanjutnya saya mencoba menggambar ulang rangkaian ini dan mengukur titik- titik penting dalam rangkaian ini untuk memastikan apakah rangkaian ini telah sesuai dengan kaidah skema power amplifier.

DC TES

Setelah selesai tergambar maka saya memberi tegangan Dc simetris 45VDC sesuai dengan skema aslinya.

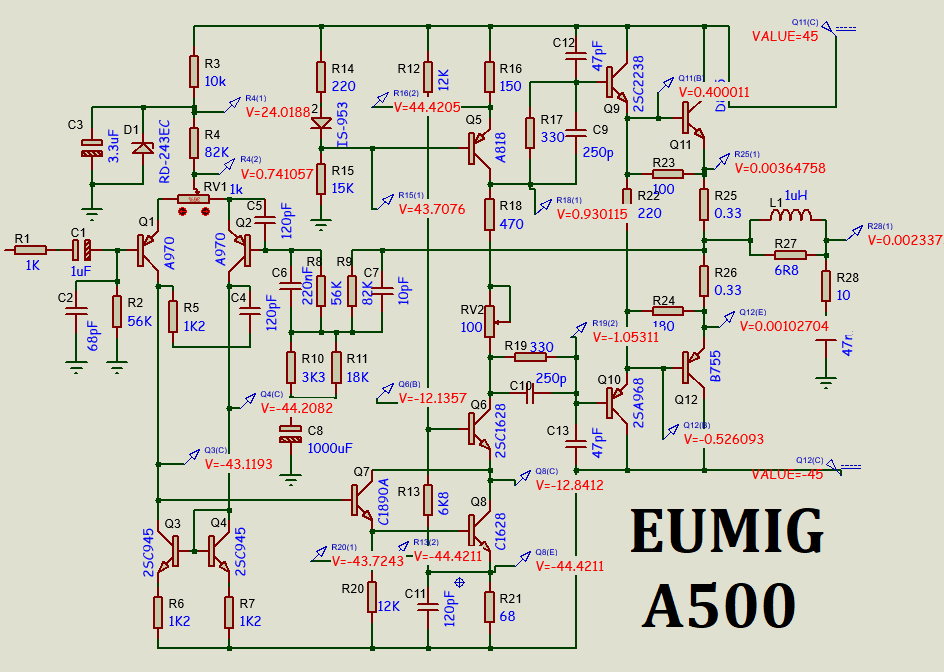

SISTIM FEEDBACK GAIN YANG MENARIK PADA POWER OCL EUMIG A500

Hasil tes menunjukkan bahwa tegangan pada titik- titik rangkaian menunjukkan angka yang sesuai dengan skema aslinya.

Berarti sudah bisa untuk melakukan tes sinyal AC.

TES SINYAL AC

Yang dimaksud dengan tes sinyal AC di sini adalah proses memasukkan sinyal 1Vrms ke dalam input rangkaian dan harus mengeluarkan tegangan output yang jauh lebih besar.

Dalam rangkaian ini juga saya uji dengan memberikan beban 4 Ohm dan transistor Final mengalirkan arus sebesar 2,13A pada tegangan 45VDC.

MODIFIKASI KE ANGKA 300W

Ketika berhasil melakukan tes rangkain ini , maka saya ada ide untuk menaikkan keluaran daya dari Power Amplifier ini. Saya harus melakukan modifikasi gambar dan simulasi rangkaian.

Langkah yang harus saya lakukan adalah menghilangkan rangkaian Feedback GAIN yang pada judul tulisan ini disebut menarik.

Saya malah ada rencana untuk membuang rangkaian ini.

Setelah saya menambahkan komponen pada rangkaian Power versi Supply 65VDc ini, maka saya harus tes kembali rangkaian ini untuk memastikan skema telah sesuai.

TES DC 65V

DC tes pada tegangan 65VDC

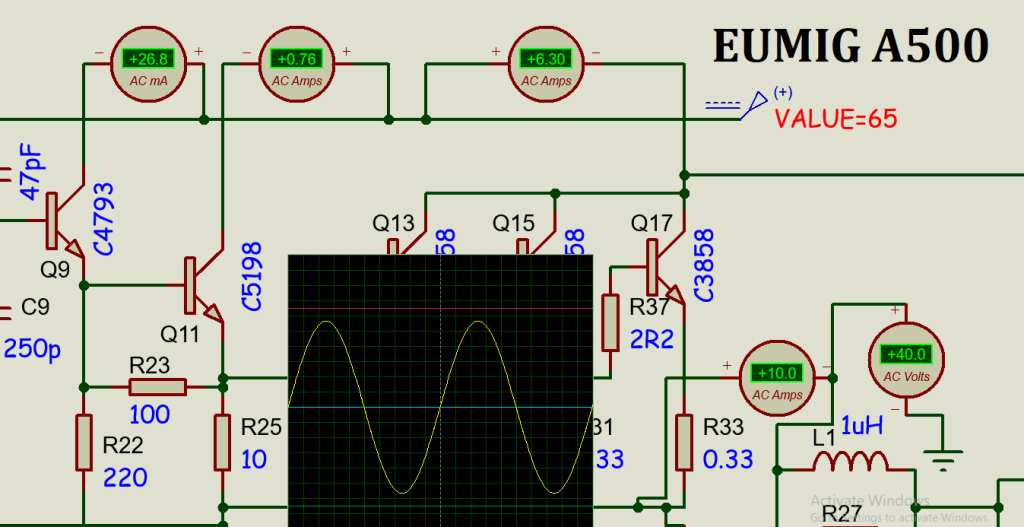

TES AC 1kHZ

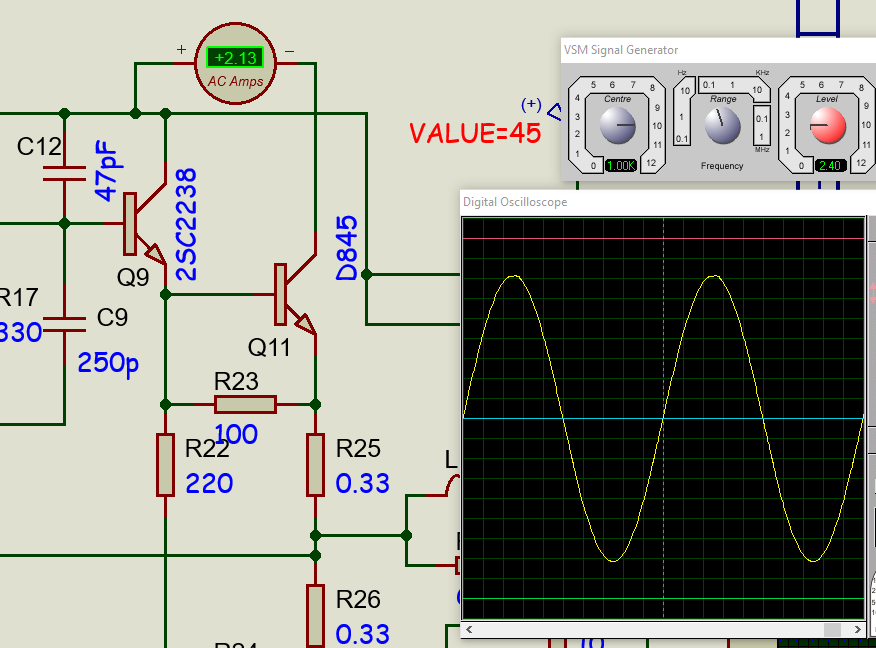

Simulasi uji amplifier dengan memasukkan inpu1 0,77VRMS

SKEMA FINAL EUMIG A500 SUPPLY 65V TEF

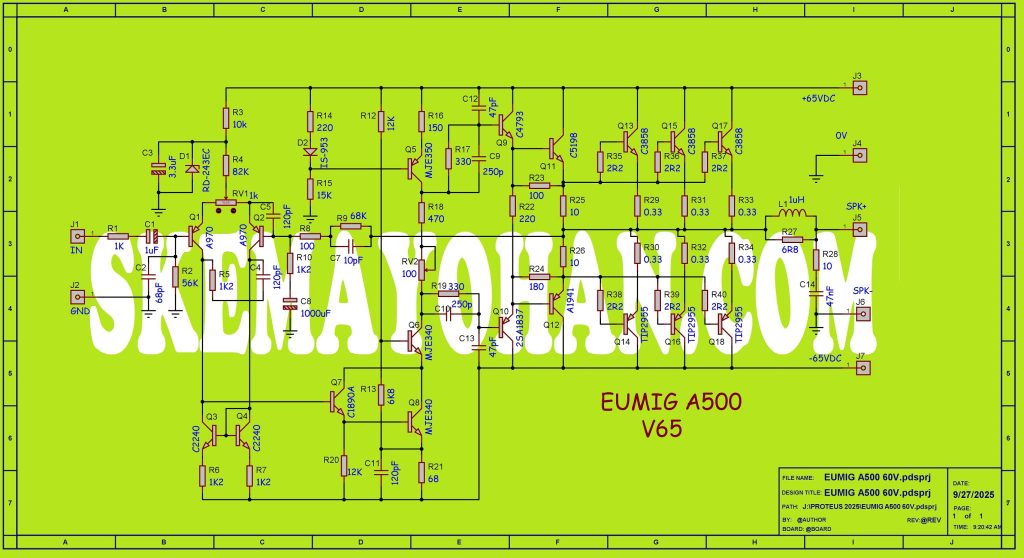

Dibawah ini adalah gambar skema hasil modifikasi rangkaian Power buatan EUMIG seri A500.

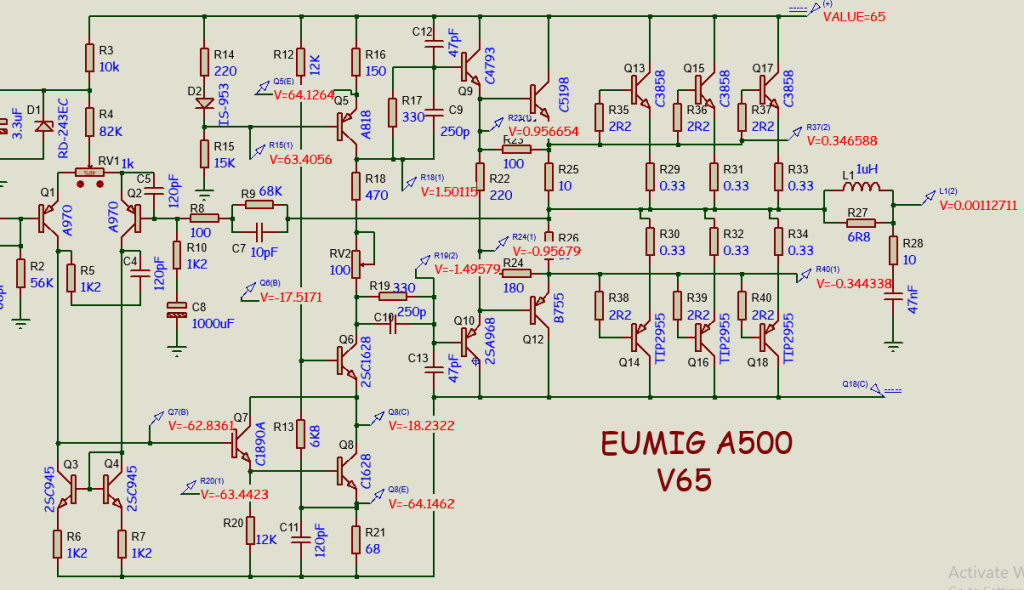

SISTIM FEEDBACK GAIN YANG MENARIK ganti versi 65V

Skema EUMIG lainnya juga ada di YOHAN FROM INDONESIA.

OCL QUASI 500W ESS200

Ditulis pada oleh
Balas

Judul tulisan OCL Quasi 500W ESS200 ini maksudnya adalah sebuah skema rangkaian Power Amplifier lawas yang menggunakan 2 set transistor jengkol nomer MJ15024G yang memiliki kemampuan total 500W.

Tegangan supply pada rangkaian ini adalah 56VDC dan saya rasa akan menghasilkan audio yang lumayan besar.

SCHEMATIC AWAL

Berikut adalah skema asli dari ESS200:

SKEMA AWAL OCL QUASI 500W ESS200

Karena rangkaian ini agak buram dan tidak jelas maka saya mencoba untuk melakukan gambar ulang rangkaian ini.

Tapi di sini nampak jika rangkaian Power ini adalah berjenis Quasi NPN.

Ia memiliki fitur rangkaian resistor GAIN yang unik dan berbeda dengan umumnya rangkaian GAIN.

Transistor VAS juga berbeda dengan umumnya rangkaian Peguat Tegangan.

SPEK TRANSISTOR

Nomer, Type, P_dc, Vce_Max, Ic_Max, hfe, FILE

MJ15024G: NPN, 250W, 250W, DATASHEETS

Banyak transistor yang tidak tersedia di negeri kita dan masih memungkinkan untuk anda ganti dengan nomer lainnya yang sejenis dan spek yang sama.

GAMBAR ULANG

Gambar ulang untuk memastikan apakah rangkaian ini bisa kita kloning dan kita buatkan PCB-nya.

DC TES PADA RANGKAIAN POWER QUASI 500W

Setelah gambar ulang selesai, maka kita harus melakukan DC tes untuk memastikan rangkaian yang telah kita gambar adalah telah benar dan sesuai dengan kaidah Power Amplifier.

dc tes OCL QUASI 500W ESS200

Dari gambar hasil simulasi ini nampak jika rangkaian gambar ulang ini tidak mengalami permasalahan.

Gambar siap untuk kita kloning.

SKEMA FINAL

Rangkaian Power OCL QUASI 500W setelah gambar ulang adalah seperti di bawah ini:

gambar ulang OCL QUASI 500W

Selamat mencoba.

Schematic Diagram ESS lainnya juga ada di YOHAN FROM INDONESIA.

POWER MOSFET DENGAN 4 SET IRF640 IRF9640

Ditulis pada oleh
Balas

Power MOSFET dengan 4 set IRF640 IRF9640 bisa menjadi tantangan tersendiri bagi anda yang tidak terbiasa merakit Power Amplifier dengan komponen efek medan ini.

Skema rangkaian ini saya peroleh dari sebuah Mixer dengan Power Amplfiier di dalamnya buatan ELECTROVOICE.

SCHEMATIC POWER MOSFET BUATAN ELECTROVOICE

Schematic Power Amplifier ini berasal dari sebuah Servis Manual milik Power merk ELECTROVOICE seri 81PMX.

skema awal POWER MOSFET DENGAN 4 SET IRF640 IRF9640

Tegangan supply untuk ini sekitar 56VDC. Menggunakan 4 set MOSFET nomer IRF640 berpasangan dengan IRF9640.

Rencananya dalam kloningan ini hanya rangkaian utamanya saja yang saya gambar ulang. Sedangkan untuk fitur speaker Protector dan Sensor Peak / Maximum Power tidak saya gambar ulang.

NOMER TRANSISTOR

Komponen transistor yang terlibat dalam rangkaian ini adalah berikut:

  • Preamplifier: Q301, Q302, Q303, Q304: C2240, A970
  • Sumber arus stabil untuk preamp: Q305, Q306: A970, C2240
  • Penguat Tegangan: Q307, Q308, Q309, Q310: A965, C2235
  • Pembatas Arus transistor Final: Q311, Q312 : C2240, A970
  • Final Amplifier: Q313 s/d Q320: IRF640, IRF9640
  • Peak Detektor: Q321, Q322: C2240
  • Peak Indikator: Q323: D1111
  • Detektor arus lebih: Q324, Q325: C2240, A970

Komponen lain:

Speaker Protektor: IC301: TA7317P

SPEK KOMPONEN

Spek transistor pendukung rangkaian ini:

Nomer: Type, P_dc, Vce_Max, Ic_Max, hfe, FILE

MODIFIKASI RANGKAIAN POWER MOSFET 81PMX

Rangkaian awal di atas selanjutnya saya gambar ulang untuk membikin kloningan Power MOSFET ini. Selanjutnya kita tes tegangan DC dan memberi sinyal sinus untuk memastikan gambar ini telah benar.

Setelah tes DC dan AC berhasil maka gambar rangkaian modifikasi ini bisa menjadi modal untuk membikin Layout PCB-nya.

SCHEMATIC DIAGRAM GAMBAR ULANG

Versi gambar ulang setelah membuang fitur yang tidak diinginkan menjadi seperti di bawah ini:

gambar ulang POWER MOSFET DENGAN 4 SET IRF640 IRF9640

Nampak kalau rangkaian Power ini adalah Power jenis simetris.

LAYOUT PCB

R

Penampakan secara 3 Dimensi adalah seperti di bawah ini:

Schematic ELECTROVOICE lainnya ada di YOHAN FROM INDONESIA

MEMBUAT KLONINGAN OTL QUASI NPN DARLINGTON JVC MCAV7E

Ditulis pada oleh
Balas

Tulisan ini berisikan tentang ide rancangan untuk membuat kloningan OTL Quasi NPN Darlington JVC.

Rangkaian Power ini lumayan sederhana. menggunakan catu tunggal dan tidak perlu menggunakan tegangan simetris.

Daya keluaran rangkaian ini termasuk kecil untuk ukuran era saat ini namun termasuk lumayan besar pada era saat produk ini diluncurkan.

Saat ini output Power OTL masih bisa termanfaatkan untuk aplikasi speaker corong / hprn atau orang biasa menyebut dengan istilah “TOA”.

SCHEMATIC DIAGRAM

Berikut adalah potongan schematic Diagram dari Power OTL buatan JVC ini.

Schematic KLONINGAN OTL QUASI NPN DARLINGTON JVC MCAV7E

Hampir semua transistor yang terlibat dalam skema ini adalah transistor daya rendah, kecuali transistor Final X419 dan X420.

Transistor Final menggunakan transistor nomer 2SC1061 yang memiliki spek Type_NPN, Pdc 25W, Vce_max 50V, Ic_Max 3A, hfe 35x – 320x (DATASHEETS).

MEMBUAT KLONINGAN OTL QUASI JVC

Dengan memperhatikan komponen transistor, sepertinya biaya untuk membikin kloningan Power Amplifier ini tidak begitu mahal.

Hanya saja pada era saat ini, Power dengan gaya Output OTL adalah masuk kategori kurang diminati. Mungkin tren-nya sudah habis.

Schematic JVC lainnya ada di YOHAN FROM INDONESIA.

MODIFIKASI OUTPUT KE 300W FISHER CA866

Ditulis pada oleh
Balas

Modifikasi output ke 300W FISHER CA866 adalah sebuah rancangan untuk membikin rangkaian power buatan era 80 lalu menjadi 300W pada sebuah Power lawas merk FISHER.

Padahal, servis manualnya menyebutkan bahwa output dari Power ini adalah 100W pada beban 8 Ohm. Ini menarik untuk kita lakukan modifikasi.

Pada rangkaian power semula, transistor Preamp mengunakan komponen transistor berkaki 5 yang sulit untuk kita perole. Dan ada lagi, transistor untuk urusan Servo Driver menggunakan jenis Darlington yang juga sulit kita dapatkan

SCHEMATIC AWAL

Berikut adalah potongan skema Power nomer CA866:

skema awal Modifikasi output ke 300W FISHER CA866

Tegangan supply: 62 VDC. Tegangan untuk supply Preamplifier:(-)15VDC.

Rencananya transistor Preamp dan Servo Driver akan ganti dengan transistor umum.

Transistor yang bertugas :

ID: Nomer, TYPE, Pdc, Vdc, Idc, hfe, FILE

  • Q107: 2SC3065, 2_NPN, 400mW, 50V, 150mA, 100X – 960X, DATASHEETS
  • Q108: 2SC3064, 2_NPN, 400mW, 50V, 150mA, 100X – 960X, DATASHEETS
  • Q109: 2SA1209, PNP, 1W, -160V, -140mA, 100X – 400X, DATASHEETS
  • Q110: 2SC2911, NPN, 1W, 160V, 140mA, 100X – 400X, DATASHEETS
  • Q403:2SD947, Darl NPN, 5W, 40V, 2A, 4000X, DATASHEETS
  • Q111: 2SC3117, NPN, 10W, 160V, 1.5A, 90X – 400X, DATASHEETS
  • Q112: 2SA1249, PNP, 10W, -160V, -1.5A, 90X – 400X, DATASHEETS
  • Q114: 2SC3281, NPN, 150W, 250V, 15A, 55X – 160X, DATASHEETS
  • Q115: 2SA1302, PNP, 150W, -250V, -15A, 55X – 160X, DATASHEETS

Transistor Q107 dan Q108 sulit untuk mendapatkannya dan berharga mahal di negeri saya. Akan saya ganti dengan transistor standart preamp.

Demikian pula dengan transistor Servo Driver nomer 2SD947. Ini akan saya ganti dengan nomer umum.

SKEMA GAMBAR ULANG MODIFIKASI OUTPUT KE 300W FISHER

berikut adalah skema gambar ulang dari CA866 setelah beberapa edit

MODIFIKASI OUTPUT KE 300W FISHER

Selanjutnya hasil Layout PCB menjadi seperti gambar berikut:

Penggabungan 2 layer PCB atas dan bawah adalah sebagai berikut:

t

Prediksi hasil perakitan setelah pemasangan komponen adalah seperti gambar di bawah ini:

Kit PCb berukuran 10cm x 9cm.

Schematic Diagram FISHER lainnya:

KLONING DRIVER POWER CA862 750W

Ditulis pada oleh
Balas

Kloning Driver Power CA862 750W adalah sebuah rancangan dalam membikin kloning power merk FISHER seri CA862 yang telah saya sulap menjadi Driver Power dengan kemapuan hingga 750W.

Kenapa kok sampai 750W? karena saya merancang rangkaian ini untuk Supply tegangan 90VDC simetris. Secara matematis, tegangan 90VDC akan menghasilkan daya keluaran hingga 750W pada beban 4 Ohm.

Ini berarti akan memerlukan setidaknya 4 set transistor SANKEN body MT200 sebanyak 4 pasang atau transistor TOSHIBA nomer C5200/A1943 sebanyak 6 set.

SKEMA AWAL

Berikut adalah potongan skema dari FISHER CA862.

skema awal KLONING DRIVER POWER CA862 750W

Tegangan supply adalah 65VDC simetris. Dengan tegangan setinggi ini, maka akan ada peluang output power hingga 300 Watt lebih.

Namun oleh produsen Power Amplifier ini hanya mereka rancang sampai 250W pada beban 8 Ohm.

Rangkaian ini terdiri dari blok:

  • Preamplifier,
  • Translator sinyal preamp,
  • Stabillizer arus untuk preamplifier,
  • Penguat Tegangan / VAS,
  • Servo Driver,
  • Sumber arus stabil untuk VAS,
  • Preamplifier, dan
  • Power Amplifier.

Yang menarik dari skema ini adalah ada transistor Servo Driver yang berjenis Darlington, yaitu transistor dengan hfe sangat tinggi.

Karena sulit memperoleh komponen ini, maka saya mendapatkan ide untuk menggantikannya dengan transistor Servo Driver sejuta umat, yaitu nomer MJE340.

SKEMA GAMBAR ULANG KLONING DRIVER POWER CA862 NAIK KE 90VdC

Hasil gambar ulang menjadi seperti di bawah ini:

gambar ulang KLONING DRIVER POWER CA862 750W

Tegangan supply naik ke angka 90VDC karena ada rencana akan menaikkan daya hingga 750W setelah penambahan transistor Final.

LAYOUT PCB KLONING DRIVER POWER CA862

Dengan berpatokan pada skema gambar ulang. maka hasil Rancangan Layout PCB adalah seperti dibawah ini:

pcb KLONING DRIVER POWER CA862 750W

Penampakan PCB jika tergabung menjadi satu adalah sebagai berikut:

KLONING DRIVER POWER CA862 750W

Ukuran PCB memerluakan luasan 10cm x 10cm.

PENAMPAKAN TIGA DIMENSI KLONING DRIVER POWER

Ketika PCB telah berhasil dan komponen terpasang, maka setidaknya akan menghasilkan penampakan seperti berikut ini:

3d KLONING DRIVER POWER CA862 750W

PCB ini masih belum tersedia di toko online.

Toko online yang biasa menyediakan kit modul Driver dan Power kloning adalah HELMI ELEKTRO.

Skema FISHER juga ada di YOHAN FROM INDONESIA.

KLONING POWER DENON AVR390 MENJADI 300W

Ditulis pada oleh
Balas

Kloning Power DENON AVR390 di sini adalah sebuah rancangan untuk membikin rangkaian Power yang semula menggunakan 1 set transistor Final menjadi 2 set serta membikin Layout PCB.

Power Amplifier buatan DENON seri AVR390 ini pernah saya tulis DI SINI.

Selanjutnya saya kembangkan lagi menjadi sebuah Kloningan dengan kemampuan daya lebih besar.

BAHAN DASAR KLONING

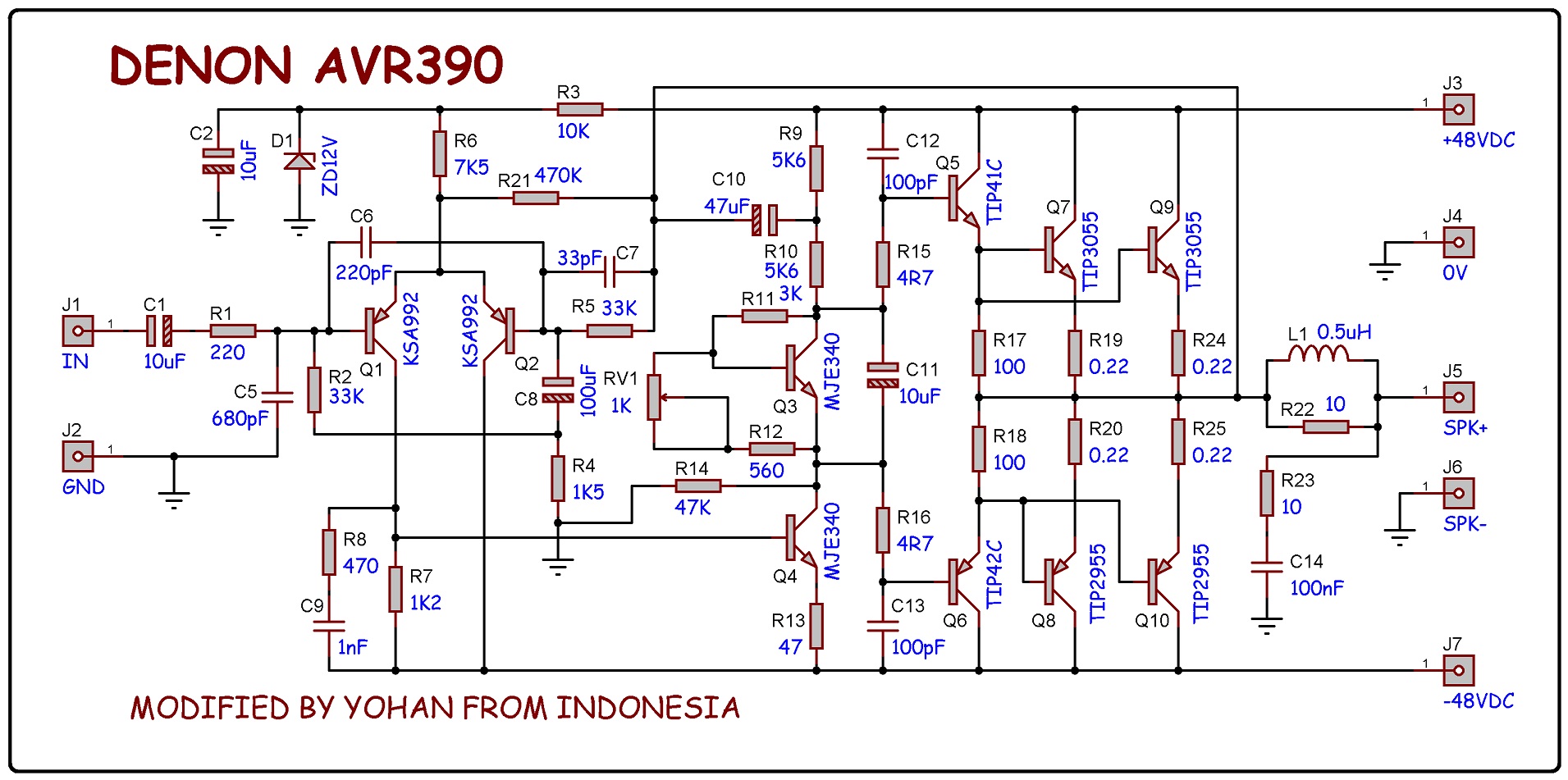

Berikut ini adalah schematic Diagram dari Power Amplifier DENON AVR390 :

skema awal KLONING POWER DENON AVR390 MENJADI 300W

Jika anda terbiasa dengan Power Amplifier kelas AB, maka skema rangkaian ini adalah lumayan sederhana.

LAYOUT PCB

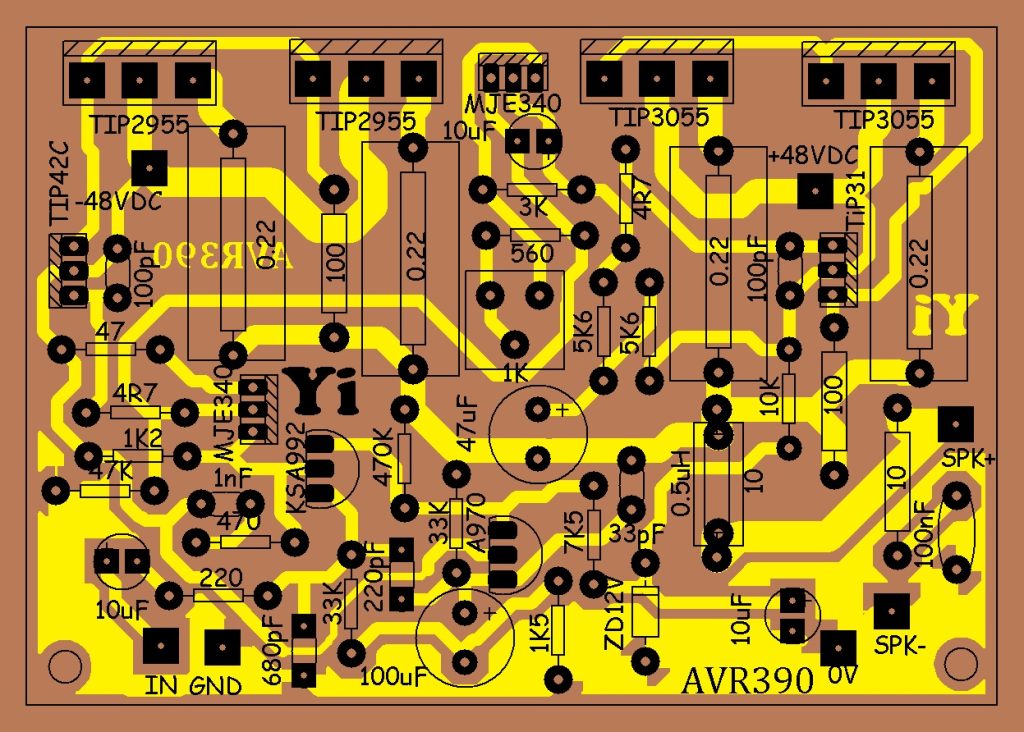

Selanjutnya dengan menggunakan software, hasil rancangan Layout PCB menjadi seperti gambar di bawah ini:

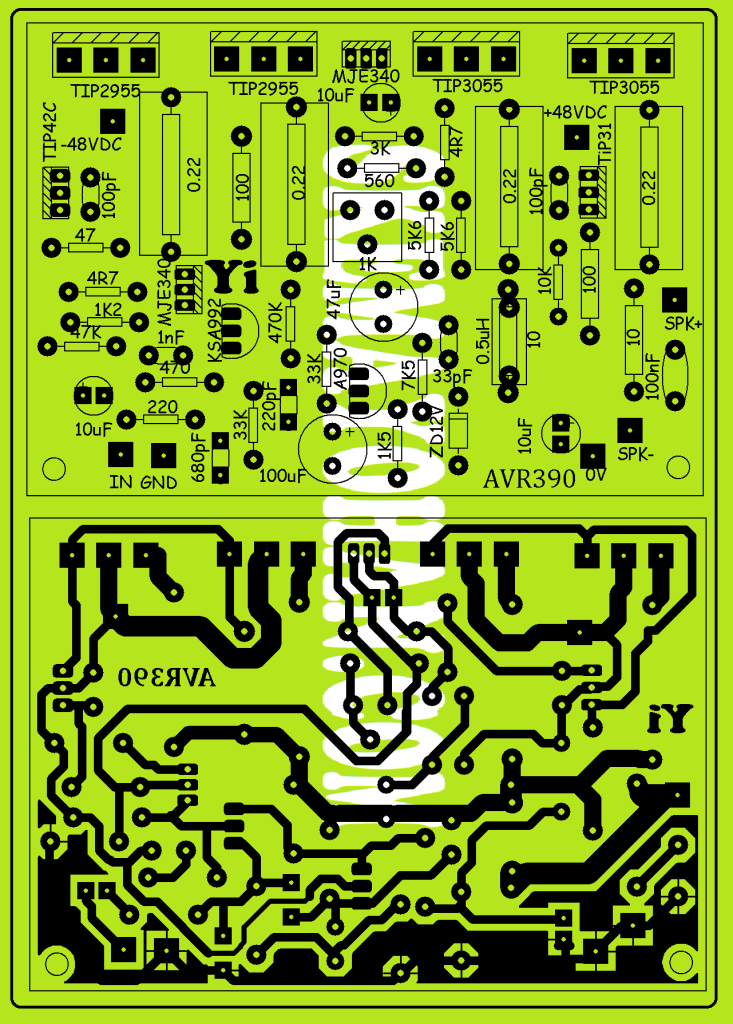

Dan hasil perbaduan antara YOP dan BOTTOM adalah seperti berikut:

Layout PCB berukuran 100mm x 70mm.

TAMPILAN 3D

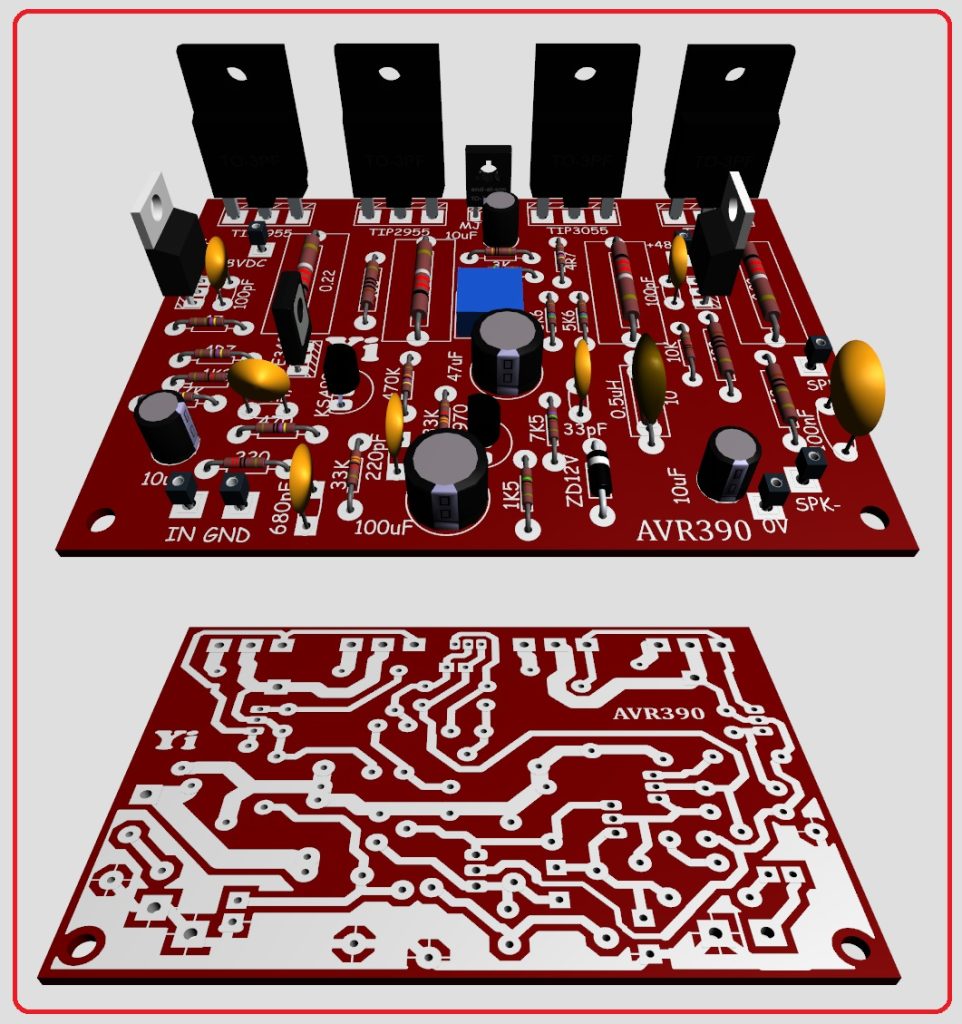

Kemungkinan hasil rancangan ini setelah pemasangan komponen manjadi seperti gambar di bawah ini:

Rancangan Power merk DENON bisa anda lihat DI SINI maupun di YOHAN FROM INDONESIA.

POWER OCL ELECTRONICA A330 MODIFIKASI KOMPONEN

Ditulis pada oleh
Balas

Modifikasi komponen pada Power OCL ELECTRONICA A330 adalah sebuah ide rancangan untuk mengganti semua komponen transistor yang terlibat di dalam rangkaian menjadi transistor versi negeri kita.

ELECTRONICA adalah merk Power Amplifier yang berasal dari negeri Romania , Eropa dan tidak terdengar di telinga orang Wakanda dan Konoha.

Namun schematic Diagram dari Power Amplifier mereka ini setidaknya bisa kita modifikasi menggunakan kearifan lokal negeri kita.

SCHEMATIC AWAL POWER OCL ELECTRONICA

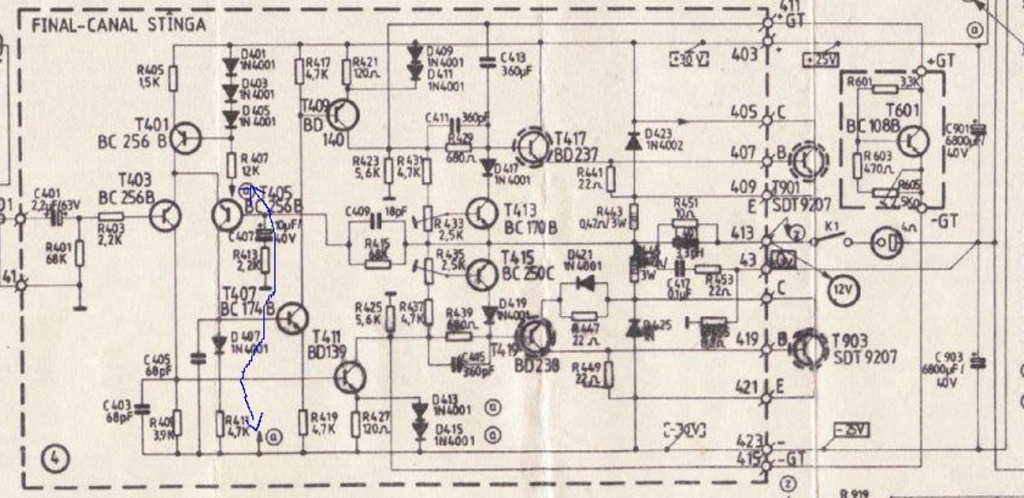

Berikut ini adalah potongan schematic diagram dari A330, seri Radio Amplifier buatan ELECTRONICA INDUSTRIALA, Bukarest Rumania.

skema awal POWER OCL ELECTRONICA A330

Tegangan supply untuk Power Amplifier ini adalah 25VDC simetris.

Transistor Final untuk rangkaian ini menggunakan nomer SDT9207. Nomer ini tidak tersedia di negeri kita namun menurut Motorola, transistor ini sama dengan 2N5878 (LIHAT HALAMAN 59).

Transistor ini memiliki kemampuan daya hingga 150 WATT (DATASHEETS).

TUGAS TRANSISTOR

T401: Sumber arus stabil untuk preamp

T403, T405: Preamplifier Differensial

Power Amplifier ini berjenis Quasi NPN karena transistor final hanya menggunakan type NPN saja.

PENGGANTIAN KOMPONEN PADA POWER OCL ELECTRONICA

Transistor yang akan kita ganti adalah:

SEBELUMSESUDAH
BC256B2N5401
BC174B2N5551
BD139MJE340
BD140MJE350
BC170B2N5551
BC250C2N5401
BD237TIP31
BD238TIP32
SDT92072N5878

Schematic Power Audio lainnya juga ada di YOHAN FROM INDONESIA.

SKEMA OCL ELECTROMURES DELIA YANG MIRIP DENGAN OCL 150W

Ditulis pada oleh
Balas

Ketika saya kelayapan di internet, saya menemukan skema OCL ELECTROMURES DELIA yang mirip dengan Power sejuta umat OCL 150W.

Hanya saja ia memiliki fitur Servo Driver serta tegangan supply nya lebih rendah dari OCL 150W.

Penampakan audio buatan ELECTROMURES ini adalah SEPERTI INI.

SKEMA POWER ELECTROMURES DELIA

Berikut adalah potongan skema dari ELECTROMURES DELIA

SKEMA OCL ELECTROMURES DELIA

Tegangan supply yang sebesar 27VDc ini saya rasa hanya akan menghasilkan output audio yang tidak begitu besar untuk ukuran era saat ini.

SKEMA GAMBAR ULANG DELIA AWS303

Berikut adalah skema hasil gambar ulang Power Amplifier AWS303 ini:

MODIFIKASI RANGKAIAN MENJADI 200W

Untuk membikin rangkaian ini menjadi 200W output maka langkah yang harus kita lakukan adalah:

Menaikkan tegangan Supply yang semula 27VDC menjadi 48VDC simetris,

Mengganti semua transistor dengan nomer lokal yang tersedia di negeri kita,

Transistor Final ganti dengan pasangan MJL21194/ MJL21193.

Mengubah beberapa komponen resistor untuk menyesuaikan tegangan supply.

LIHAT JUGA:

YOHAN FROM INDONESIA
