MEMBIKIN DRIVER POWER YAMAHA AVX500 MANTUL

Ditulis pada oleh
Balas

Membikin Driver Power YAMAHA AVX500 di sini adalah sebuah catatan tentang Skema sampai Driver TEF saja dan Layout kloningnya.

Sebenarnya rangkaian ini masih berfungsi sebagai Fina Power namun pada resistor Emitornya kita naikkan nilai resistansinya untuk masuk ke basis transistor Final,

Bisa anda katakan bahwa rangkaian Final Power seperti menjadi Darlington.

Saya pernah menulis artikel tentang ini sebelumnya DI LINK INI.

SCHEMATIC BAHAN KLONING

Berikut ini adalah potongan skema dari rangkaian Power Amplifier AVX500.

skema power DRIVER POWER YAMAHA AVX500

Tegangan untuk supply rangkaian ini adalah 52VDc simetris. Dengan demikian maka Power Amplifier ini memungkinkan untuk menghasilkan keluaran hingga 200W pada beban 4 Ohm.

Namun pabrik hanya membatasi output sampai 80W pada 8 Ohm saja untuk menjaga batas aman transistor dan menjaga mutu hasil audio.

Namun skema ini akan saya sulap menjadi sebuah Driver Power yang mempu tersupply hingga 80V sehingga akan memungkinkan menghasilkan daya keluaran hingga mendekati 600W untuk beban 4 Ohm.

Berarti memerlukan 4 set transistor Final yang nantinya terletak di area Heatsink luar PCB.

MODIFIKASI RANGKAIAN MENJADI DRIVER POWER UNTUK SUPPLY 80V

Modifikasi menjadi Driver Power ini tidak banyak kita lakukan perubahan, hanya beberapa nomer transistor yang kita ganti.

Namun sebelum menjadi sebuah layout PCB maka harus kit lakukan gambar ulang terlebih dahulu.

SCHEMATIC GAMBAR ULANG DRIVER POWER YAMAHA AVX500

Berikut adalah hasil gambar ulang dari Driver Power YAMAHA AVX500.

skema gambar ulang DRIVER POWER YAMAHA AVX500

Beberapa transistor kita ubah menjadi transistor dengan spek yang lebih tinggi.

Ada penambahan terminal output untuk terhubung ke pin Basis dari transistor Final, yaitu terminal B-2SC dan B-2SA.

Setelah hasil simulasi DC maupun AC adallah berhasil dengan baik, maka kita langkah selanjutnya membikin Layout PCBnya.

LAYOUT DRIVER POWER YAMAHA AVX500

Berikut adalah hasil rancangan Layout dari Driver YAMAHA ini.

laayout DRIVER POWER YAMAHA AVX500

Setelah layout berhasil kita bikin, maka kita lanjutkan dengan membikin PCB nya untuk kita pasang komponen yang diperlukan.

TAMPILAN 3D Kit Driver Power AVX500

penampakan tiga dimensi DRIVER POWER YAMAHA AVX500

Schematic YAMAHA lainnya silahkan baca juga di YOHAN FROM INDONESIA.

MENAIKKAN DAYA POWER OCL FISHER CA270

Ditulis pada oleh
Balas

Menaikkan daya Power OCL FISHER CA270 bisa kita lakukan dengan jalan mengganti dan menambah transistor Final dan mengubah Servo Driver menjadi transistor umum.

Pada rangkaian aslinya, transistor Final menggunakan pasangan C3281 / A1302 yang memiliki kemampuan dissipasi daya hingga 130W menurut DATASHEETS.

Ini bisa kita ganti dengan transistor yang lebih tinggi dissipasinya seperti 2SC3858/2SA1494 atau 2SC5200/ 2SA1943 atau nomer lainnya.

Sementara itu, servo Driver pada rangkaian power ini adalah menggunakan transistor Jenis Darlington yang sulit untuk anda peroleh karena telah diskontinyu.

Ini bisa anda ganti dengan nomer lain seperti MJE340 yang terpasang secara Darlington dengan 2SC945.

SKEMA AWAL

Berikut adalah potongan dari Power Amplifier FISHER CA270

skema awal MENAIKKAN DAYA POWER OCL FISHER CA270

Tegangan supply: 62VDC simetris.

Q106 akan saya buang karena ia adalah fitur Muting untuk saluran input.

Dalam kloning rangkaian ini tidak kita aktifkan.

Q403 adalah jenis darlington yang akan kita ganti dengan MJE340.

MODIFIKASI POWER OCL FISHER MENGGUNAKAN KOMPONEN LOKAL

Modifikasi yang akan kita lakukan adalah:

  • Mengganti transistor daya yang semula adalah pasangan 2SC3281/ 2SA1302 menjadi pasangan MJL21194 / MJL21193.
  • Transistor Servo driver yang semula adalah 2SD947 kita ubah menjadi MJE340 yang terpasang secara darlington dengan 2SC945.
  • Transistor Pre-amp yang merupakan transistor kembar ber-kaki 5 akan kita ganti dengan transistor umum namun berjumlah 2 buah. Nomer awal adalah 2Sc3065 kita ubah menjadi 2 buah 2SC2240.
  • Demikian pula dengan transistor 2SC3064 kita ganti dengan 2 buah transistor 2SC2240 pula.

Schematic Diagram Power 300W lainnya ada di YOHAN FROM INDONESIA.

MENELITI FITUR BOOSTRAP FENDER FM65R

Ditulis pada oleh
Balas

Karena preamplifier yang berbeda maka saya mencoba meneliti fitur boostrap FENDER FM65R.

FR biasanya kode untuk istilah FRONTMAN bagi FENDER.

SKEMA AWAL

Berikut adalah potongan skema dari FENDER FM65R

SKEMA POWER UNTUK MENELITI FITUR BOOSTRAP PADA FENDER

Tegangan supply untuk Power Amplifier ini adalah 42VDC simetris.

Transistor Final yang terpakai adalah nomer MJW21192 / 91 yang memiliki kemampuan hingga 125W (DATASHEETS).

Menarik perhatian saya di sini adalah fitur Preamplifier yang melibatkan OPAMP untuk servo Amplifier serta Boostrap Amplifier.

MENELITI FITUR BOOSTRAP FENDER

Blok untuk Boostrap adalah seperti ini:

Sinyal masuk pada rangkaian ini adalah pin 3 dari OPAMP U7-A.

Output pada pin 1 dari U7-A ini akan masuk ke basis Q6.

Sedangkan basis Q7 mendapatkan sinyal dari pin 7 dari U7-B yang bertugas sebagai Boostrap Amplifier.

Sinyal Feedback berasal dari + Speaker melalui R72 dan R70, sedangkan dari terminal (-) speaker berasal dari R73.

Schematic FENDER lainnya juga ada DISINI.

MODIFIKASI POWER KELAS H FBT JOLLY 12RA MANTUL

Ditulis pada oleh
Balas

Modifikasi Power Kelas H FBT JOLLY 12RA bisa kita lakukan dengan jalan mengganti beberapa transistor dan menambah jumlah transistor Final Amplifier.

SCHEMATIC AWAL

Berikut adalah skema rangkaian JOLLY 12RA setelah pemangkasan

MODIFIKASI POWER KELAS H FBT

Pada schematic servis manual menyebutkan jika output dari Power Amplifier ini adalah max 180W untuk beban 8 Ohm.

Tegangan supply menggunakan tegangan ganda terhubung secara seri, yaitu 2 x 22VCT atau 30VDC untuk VL dan 60VDC untuk VH.

Dengan tegangan sebesar ini maka memungkinkan untuk menghasilkan audio output hingga 253W.

Namun jika melihat GAIN rangkaian ini yang sekitar 39X ( Rfeedback R31=39K, Rinput R60=1K), maka output rangkaian hanya sampai 39VAC sekitar 190W (8Ohm) atau 380W peak.

MODIFIKASI POWER KELAS H FBT

Modifikasi rangkaian ini yang paling bisa kita lakukan adalah mengganti nomer transistor dengan nomer yang lain dengan kemampuan daya yang lebih besar.

Tegangan supply yang semula adalah 30VL dan 60VL bisa kita ubah ke angka 45VL dan 90VL untuk menghasilkan daya keluaran yang lebih kuat.

Namun jangan lupa untuk mengganti transistor Finalnya.

Schematic FBT lainnya juga ada di YOHAN FROM INDONESIA.

MEMBIKIN KLONING POWER FENDER DELUXE 85

Ditulis pada oleh
Balas

Rangkaian ini lumayan sederhana sehingga membuat saya ada ide untuk membikin kloning Power FENDER DELUXE 85.

Supply yang hanya sekitar 40VDC simetris ini telah mampu menghasilkan output hingga 85W menurut Servis Manualnya.

Skema rangkaian adalah simpel karena hanya memerlukan 1 OPAMP dan sepasang transistor Final.

Transistor Final adalah berjenis Darlington.

SKEMA AWAL

Berikut adalah rangkaian sebagai modal untuk bahan kloning.

ide untuk membikin kloning Power FENDER DELUXE 85

d

KLONING POWER FENDER DELUXE

Untuk membikin kloning Power FENDER ini maka kita harus lakukan gambar ulang terlebih dahulu.

Setelah tergambar ulang maka kita lakukan simulasi tegangan DC untuk memastikan jika rankaian ini telah tergambar dengan benar dan sesuai.

Jika sudah benar maka kit beri sinyal sinus pada terminal input rangkaian ini untuk memastikan Power Amplifier ini bekerja dengan benar.

Selanjutnya kita membikin PCB Layout pada rangkaian FENDER DELUXE 85 ini.

Hasil pemasangan komponen akan nampak seperti gambar di bawah ini:

Schematic FENDER lainnya tersedia pula di YOHAN FROM INDONESIA.

POWER DARLINGTON FENDER ROC PRO1000

Ditulis pada oleh
Balas

Membikin kloningan Power Darlington FENDER ROC PRO1000 sepertinya bisa kita lakukan dengan jalan mengubah transistor Darlington menjadi transistor biasa.

SKEMA AWAL

Berikut potongan skema dari FENDER ROC PRO1000

POWER DARLINGTON FENDER ROC PRO

Tegangan Supply pada rangkaian ini adalah 40VDC.

SKEMA GAMBAR ULANG

Berikut adalah hasil gambar ulang rangkaian Power ini:

Selanjutnya hasil Layout PCB adalah seperti ini:

Penampakan Modul power setelah terpasang semua komponen menjadi seperti gambar di bawah ini:

Schematic Diagram lainnya ada di YOHAN FROM INDONESIA.

MENELITI POWER KELAS H FENDER BASSMAN 1200

Ditulis pada oleh
Balas

Karena rangkaian ini terlalu kompleks maka saya hanya bisa meneliti Power kelas H FENDER BASSMAN 1200 ini.

Peluang untuk membikin kloningannya adalah sangat kecil karena biaya pembuatan yang lebih mahal daripada kloningan lainnya.

SKEMA FENDER BASSMAN 1200

Berikut adalah potongan skema Power buatan FENDER ini:

SKEMA AWAL DARI POWER KELAS H FENDER BASSMAN 1200

Dengan supply VL 47VDC dan VH sebesar 94VDC maka rangkaian ini berpotensi menghasilkan output hingga 66Vrms pada beban 4 Ohm.

Ini berarti akan ada daya sebesar 1100W pada beban 4 Ohm.

Angka ini masih masuk logika karena daya dari transistor Final 2SC3263 adalah hingga 130W menurut DATASHEETS.

PELUANG MODIFIKASI POWER KELAS H FENDER

Saya kurang yakin dengan rencana Kloning Power kelas H ini karena alasan komponen yang banyak dan melibatkan banyak transistor Final.

Jelas memerlukan anggaran biaya yang tidak sedikit.

Schematic FENDER lainnya ada di YOHAN FROM INDONESIA

MODIFIKASI POWER QUASI 100V MJ410 MENJADI 1000W

Ditulis pada oleh
Balas

Modifikasi Power Quasi 100V MJ410 menjadi 1000W adalah sebuah ide rancangan untuk mengganti transistor langka ke transistor umum serta output yang semula adalah kecil menjadi sangar.

Object Kloning kali ini adalah Power Amplfieir QUASI NPN seri 500 buatan ESS.

SCHEMATIC AWAL

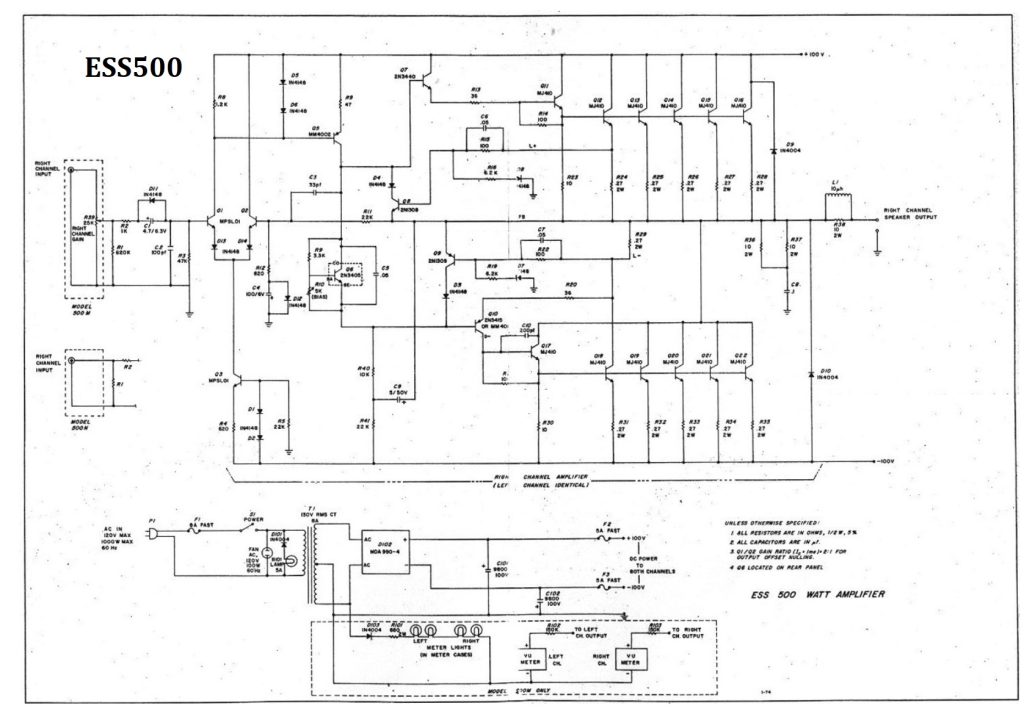

Berikut bahan modifikasinya:

MODIFIKASI POWER QUASI 100V MJ410 MENJADI 1000W

Tegangan supply untuk rangkaian ini adalah 100VDC simetris. Dengan angka sebesar ini maka akan memungkinkan untuk mencapai 90Vp atau 70Vrms pada titik output.

Namun jika saya melihat faktor GAIN dari rangkaian ini sepertinya ia tidak sampai mencapai angkan 70Vrms.

SPEK TRANSISTOR

Nomer: Type, P_dc, Vce_Max, Ic_Max, hfe, FILE

MJ410: NPN, 100W, 200V, 5A, 10X – 90X, DATASHEETS

GAMBAR ULANG

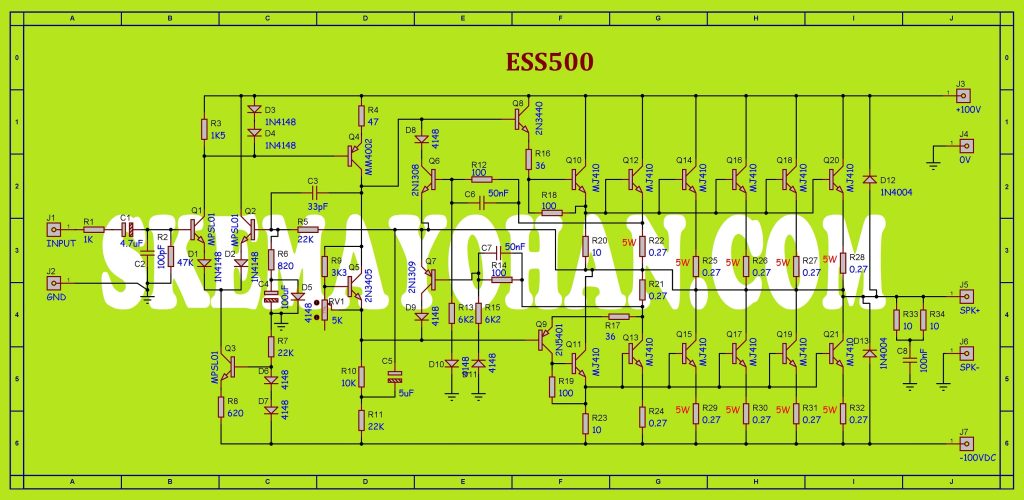

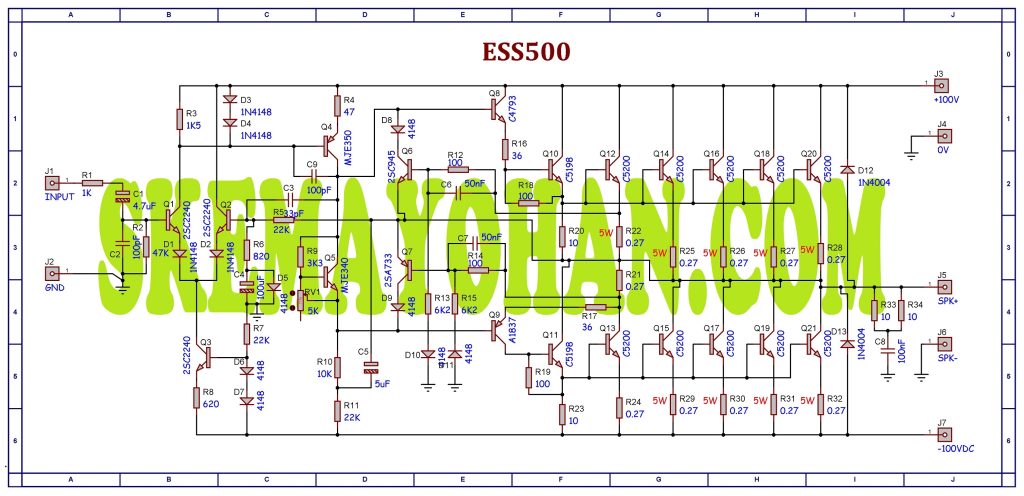

Berikut adalah skema gambar ulang dari Power Amplifier ESS500:

MODIFIKASI POWER QUASI 100V MJ410 MENJADI 1000W

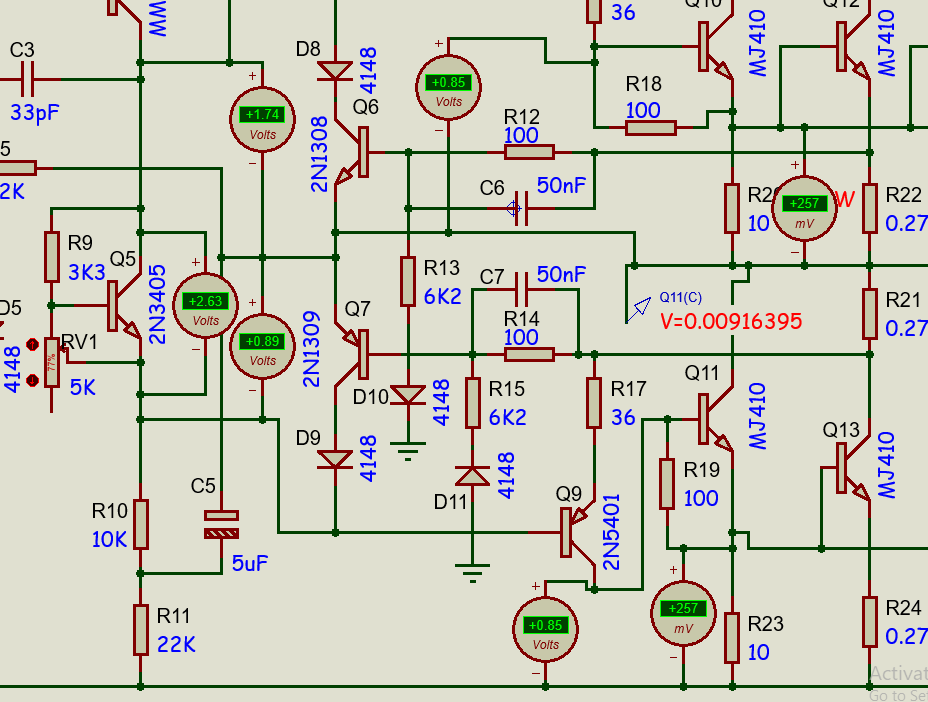

TES TEGANGAN DC

DC tes menghasilkan data yang bagus.

MODIFIKASI POWER QUASI 100V MJ410 MENJADI 1000W

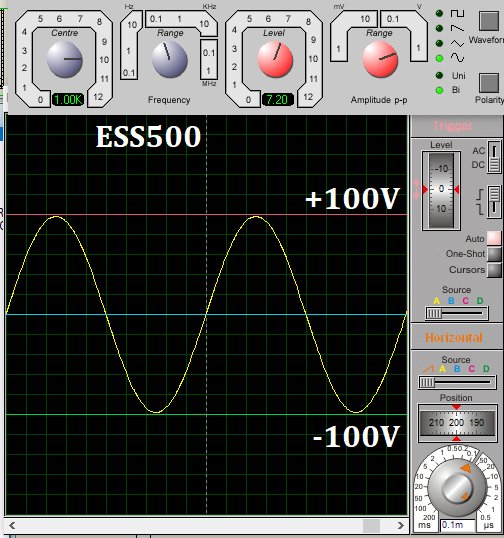

TES SINYAL AC

Rangkaian hasil gambar ulang ini telah saya tes menggunakan input sinyal sinus dan output dari rangkaian ini bisa menampilkan bentuk gelombang sinus sempurna.

Namun Output dari rangkaian ini mencapai angka paking optimal adalah pada saat input masuk sebesar 7,2Vp-p atau setara 2,53Vrms.

Angka 2,53 ini bukan angka standart.

MODIFIKASI POWER QUASI 100V MJ410 MENJADI 1000W

MODIFIKASI POWER QUASI 100V MENGGUNAKAN TRANSISTOR JEPANG

karena banyak komponen pendukung rangkaian ini tidak tersedia di toko elektro di tempat saya, maka saya memutuskan untuk mengubah transistor pendukung ini menggunakan transistor buatan Jepang.

Alasan saya adalah ketersediaan transistor sangat melimpah dan sangat mudah untuk kita peroleh.

Beberapa transistor yang tergantikan adalah:

  • Preamp menggunakan 2SC2240
  • VAS menggunakan MJE350
  • Servo Driver menggunakan MJE340
  • Driver amplifier menggunakan 2SC4793 / 2SA1837,
  • Driver #2 menggunakan 2SC5198, dan
  • Final Power menggunakan 2SC5200.

Hasil penggantian menjadi seperti gambar di bawah ini:

MODIFIKASI POWER QUASI 100V MJ410 MENJADI 1000W

Skema Power amplifier lainnya ada di YOHAN FROM INDONESIA.

KLONING POWER OCL HARMAN KARDON AVI200MKii

Ditulis pada oleh
Balas

Kloning Power OCL HARMAN KARDON AVI200MKii sepertinya bisa kita lakukan karena rangkaian yang tidak begitu rumit dan komponen yang terlibat tidak terlalu banyak.

Dalam rangkaian ini menggunakan sepasang transistor Final 130W dan menggunakan tegangan supply 50VDC simetris.

Pada rangkaian aslinya, HK AVI200MKII ini adalah Power Amplifier yang telah melibatkan sistim digital dan telah dilengkapi dengan remote Control.

Daya keluaran Power Audio adalah antara 63W hingga 68W untuk beban speaker 8 Ohm.Distorsi THD sangat kecil, yaitu 0,2% pada saat sinyal output paling tinggi.

Dalam catatan Kloning ini, saya mencoba untuk menaikkan daya ke angka 300W untuk melayani beban 4 Ohm.

SCHEMATIC AWAL

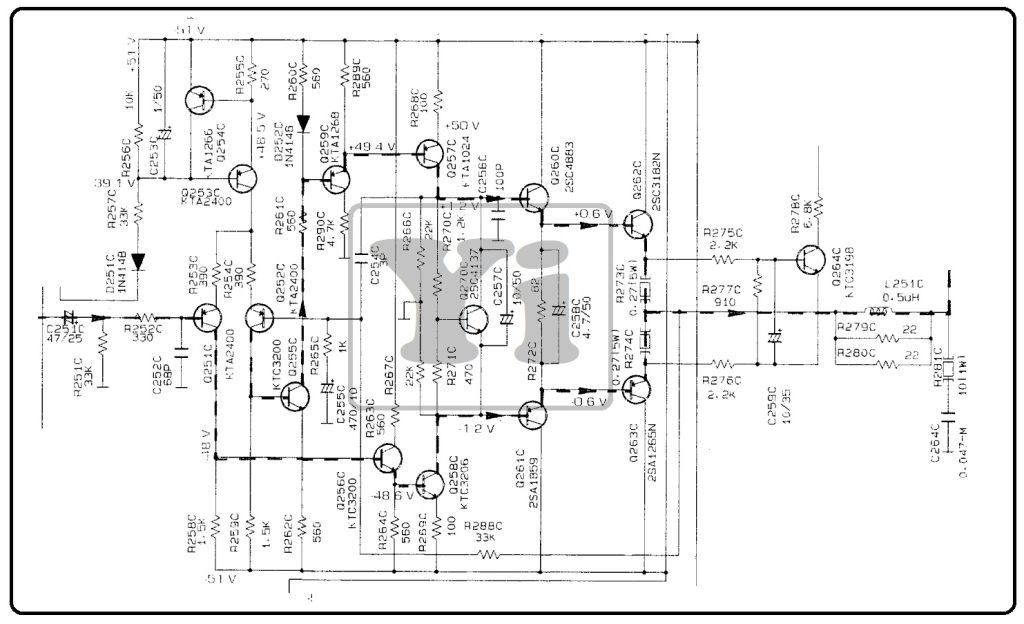

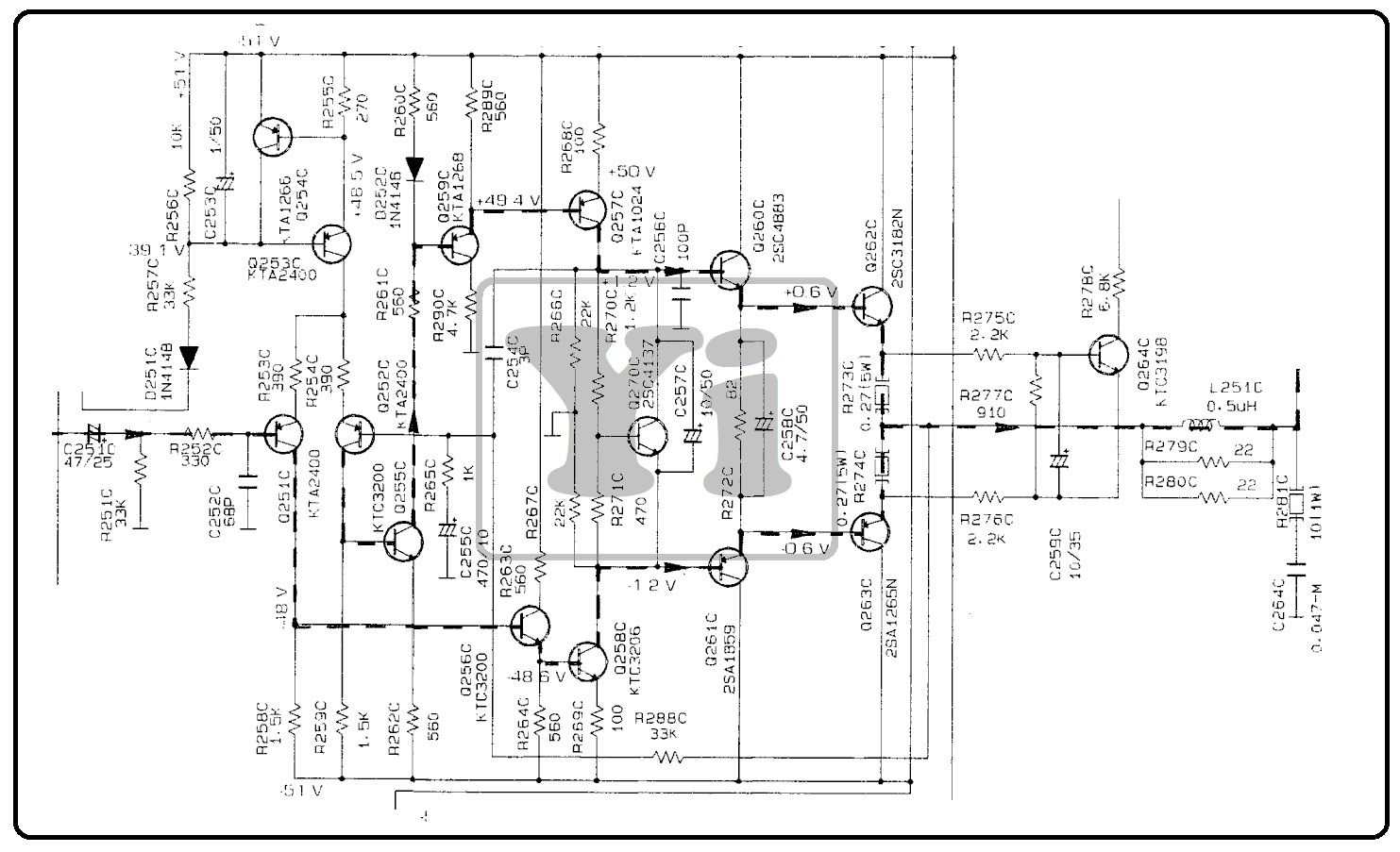

Berikut ini adalah potongan schematic Diagram Rangkaian ini setelah pangkas dan edit:

SKEMA AWAL KLONING POWER OCL HARMAN KARDON AVI200MKii

Rangkaian ini menggunakan tegangan supply 51VDC simetris. GAIN rangkaian adalah sebesar 33X yang berarti output rangkaian adalah sekitar 23Vrms jika input audio adalah sebesar 1VAC atau 1Vrms.

Pada rangkaian ini terdapat blok saklar muting yang membikin rangkaian ini bekerja ON maupun OFF dengan memanfaatkan Q253C (KTA2400) sebagai saklar elektrik yang pemicunya berasal dari tegangan pada Diode input D251C.

Namun dalam kloningan ini fitur tersebut akan saya bikin ON terus.

Penguat Tegangan pada rangkaian ini memiliki keunikan tersendiri. Ia menggunakan 2 tingkat transistor.

Untuk sisi catu positif melibatkan transistor Q255C, Q259C dan Q257C. Sedangkan untuk VAS untuk sisi catu negatif menggunakan transistor Q256C dan Q258C.

Q270C bertugas sebagai Servo Driver bagi transistor Final. Tegangan VCE untuk servo Driver ini tidak menggunakan trimpot untuk menyetelnya, namun menggunakan resistor Fix sebagai pembagi tegangan R270C (1K2) dan R271C (470_Ohm).

Driver Amplifier adalah 2SC4883A dan 2SA1386A.

Final Power adalah 2SC3519A dan 2SA1386A.

LIST DAN SPEK TRANSISTOR KLONING POWER OCL HARMAN KARDON

Berikut spek transistor yang terlibat dalam rangkaian ini:

  • KTA1266: PNP, 625mW, -50V, -150mA, 25X – 400X, DATASHEETS
  • KTA2400: PNP, 625mW, -120V, -100mA, 200X – 400X, DATASHEETS
  • KTC3200: NPN, 625mW, 120V, 100mA, 200X – 700X, DATASHEETS
  • KTA1268: PNP, 625mW, -120V, -100mA, 200X – 700X, DATASHEETS
  • KTA1024: PNP, 1W, -150V, -50mA, 70X – 240X, DATASHEETS
  • KTC3206: NPN, 1W, 150V, 50mA, 70X – 240X, DATASHEETS
  • 2SC4137: NPN, 1W, 20V, 100mA, 820X – 2700X, DATASHEETS
  • 2SC4883: NPN, 20W, 150V, 2A, 60X – 240X, DATASHEETS
  • 2SA1859: PNP, 20W, -150V, -2A, 60X – 240X, DATASHEETS
  • 2SC3519A: NPN, 130W, 160V, 15A, >50X, DATASHEETS
  • 2SA1386A: PNP, 130W, -160V, -15A, >50X, DATASHEETS

Semua transistor ini agak sulit untuk mendapatkan di negeri saya.

Rencananya, semua transistor ini akan saya ganti dengan nomer yang tersedia di pasar atau toko elektro sekitar.

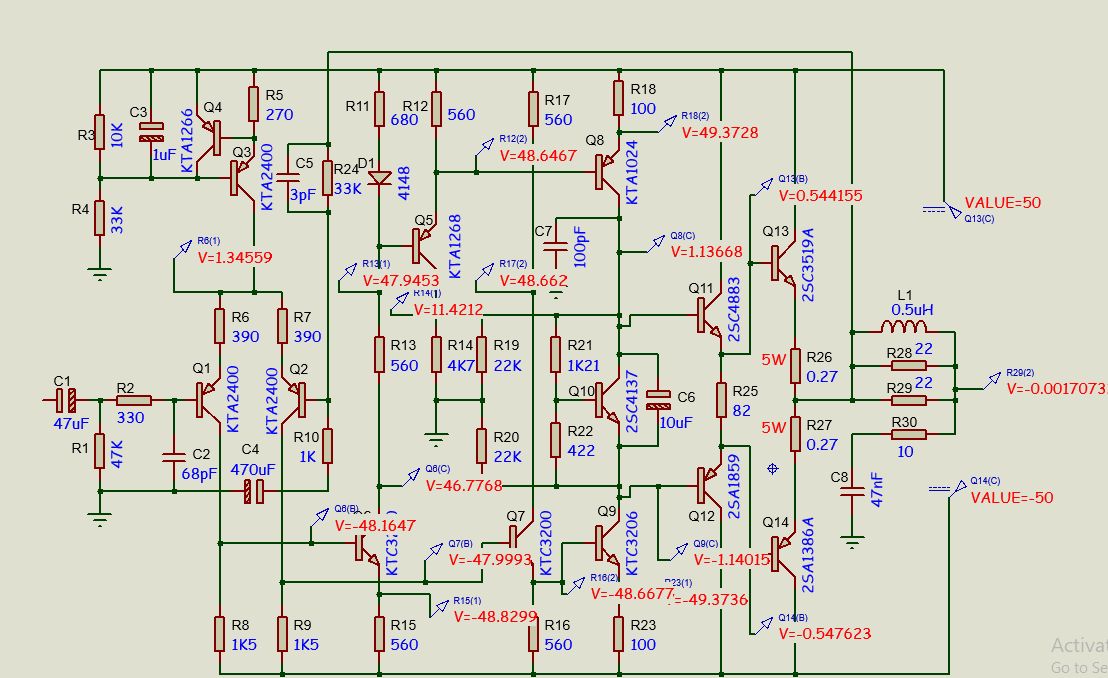

DC TES KLONING POWER OCL HARMAN KARDON

Untuk membikin kloningan power ini, schematic Diagram kita gambar ulang.

Selanjutnya kita tes rangkaiannya dengan tegangan DC sesuai skema aslinya.

DC TES KLONING POWER OCL HARMAN KARDON AVI200MKii

Hasil simulasi tes DC menunjukkan angka ideal pada titik titik penting dalam rangkaian ini.

Berarti kita bisa melangkah ke tes AC. Tes ini adalah memberikan sinyal sinus murni 1VAC pada titik input untuk selanjutnya kita amati hasil amplifikasi rangkaian ini.

AC TES

Hasil tes AC menunjukka angka normal.

Rangkaian ini bekerja dengan optimal pada saat input masuk sebesar 3,1Vp-p atau 1,1Vrms.

SINYAL SINUS KLONING POWER OCL HARMAN KARDON AVI200MKii

Gambar ulang telah sukses.

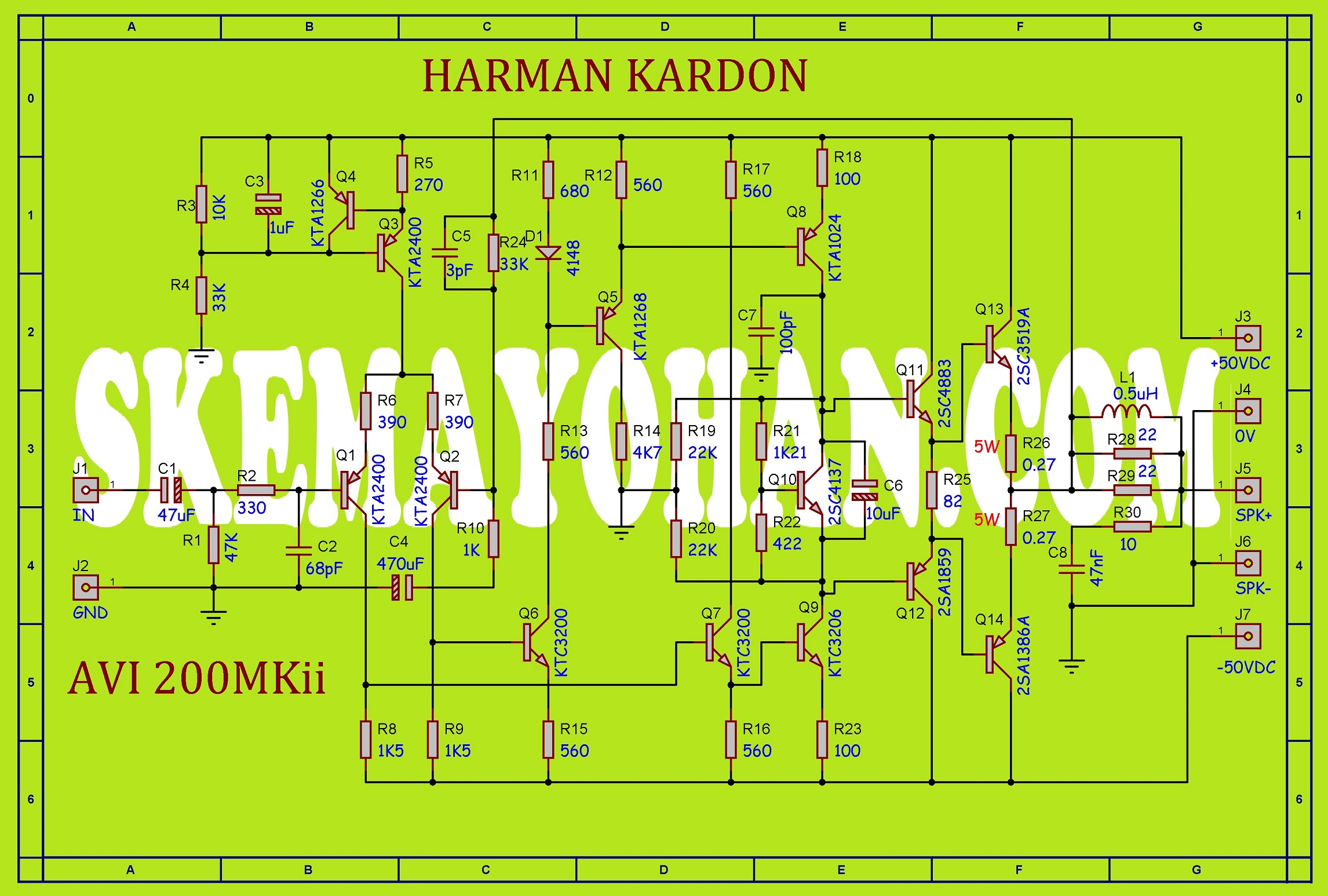

SKEMA FINAL

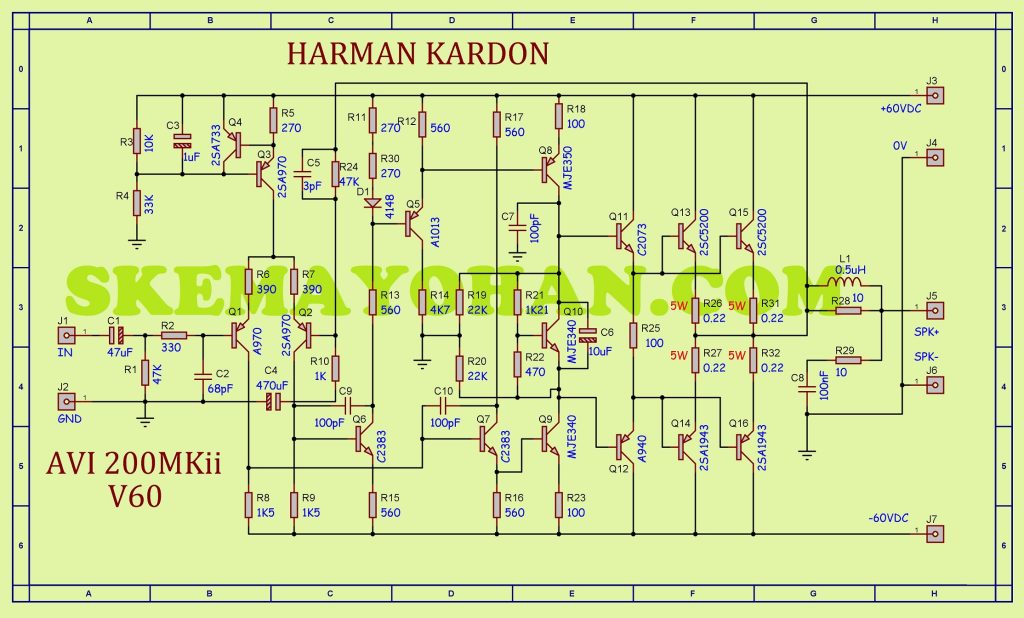

Skema final adalah sebagai berikut:

SKEMA GAMABR ULANG KLONING POWER OCL HARMAN KARDON

Dengan demikian maka kita telah bisa melakukan modifikasi.

MODIFIKASI KLONING POWER OCL HARMAN KARDON AVI200MKii

Untuk melakukan modifikasi ini, saya akan menaikkan daya ke angka 300 Watt dengan beberapa langkah, diantaranya :

  • Mengubah tegangan supply menjadi 60V hingga 65VDC,
  • Mengubah nomer transistor Final,
  • Menambah sepasang lagi untuk transistor Final,
  • Menaikkan nilai GAIN rangkaian,
  • Merubah beberapa transistor.

Schematic hasil modifikasi adalah :

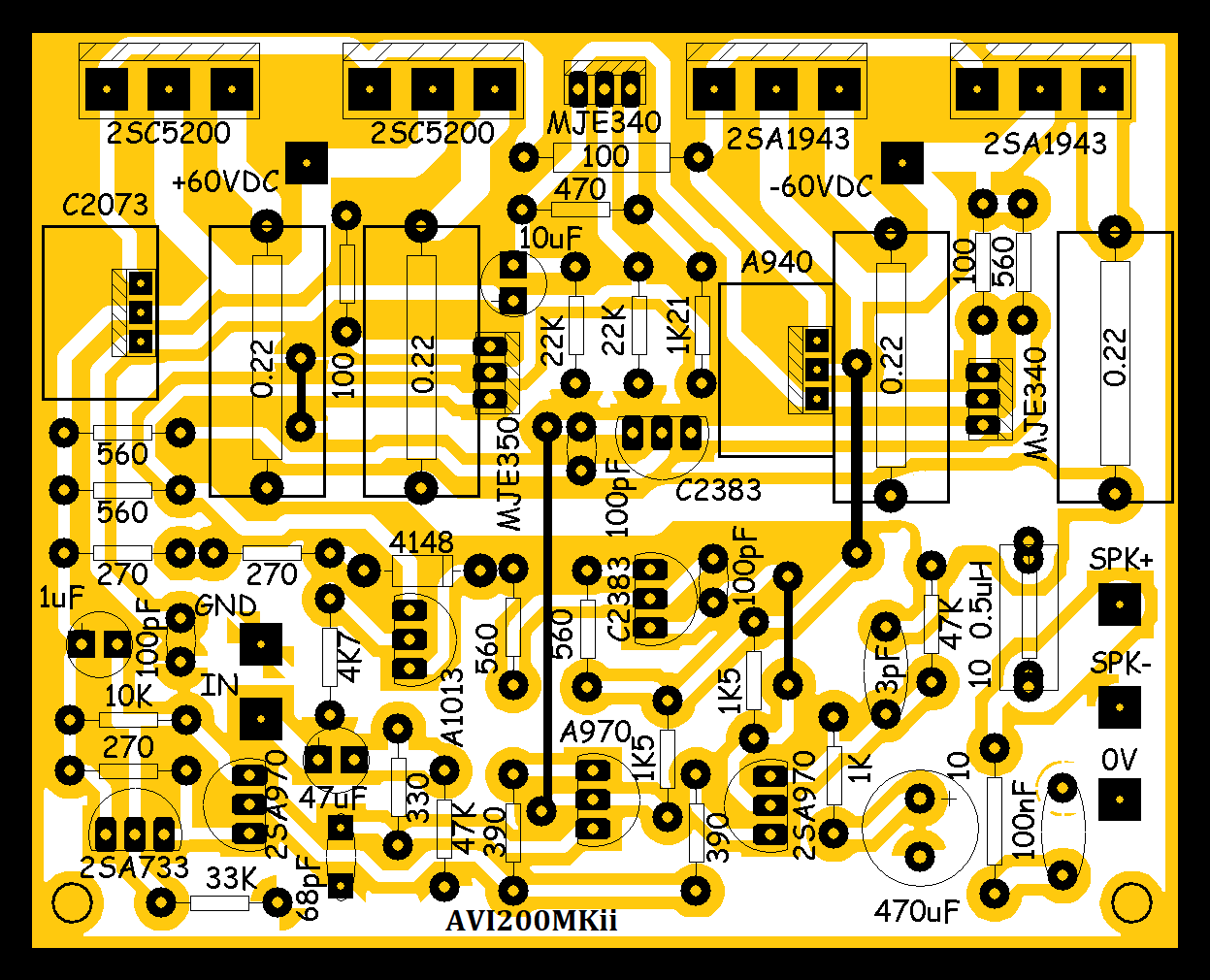

Selanjutnya hasil rancangan LAYOUT dari modifikasi adalah sebagai berikut:

Penampakan PCB setelah komponen terpasang semua menjadi berikut:

Schematic HARMAN KARDON lainnya juga ada di YOHAN FROM INDONESIA

KLONING DRIVER POWER QUASI NPN 65V HK430

Ditulis pada oleh
Balas

Kloning Driver Power Quasi NPN 65V HK430 adalah sebuah rancangan membikin Driver Power Amplifier buatan HARMAN KARDON seri 430 yang merupakan radio penerima terkenal pada era 70-an lalu,

Tulisan tentang Power ini pernah saya tulis DALAM BLOG INI. Hanya saja saya review lengkap dengan transistor Finalnya.

Pada tulisan ini hanya saya jelaskan sampai level Driver saja.

INGAT! FINAL POWER YANG ANDA PAKAI HARUS BERJENIS NPN SEMUA. GAK ADA PNP-NYA.

SKEMA AWAL KLONING DRIVER POWER QUASI NPN

Berikut adalah potongan sckematic Diagram Power HK430 versi Stereo.

SKEMA AWAL KLONING DRIVER POWER QUASI HK430

Komponen yang terlibat dalam rangkaian ini adalah:

  • 2SC1345F: NPN, 200mW, 50V, 100mA, 600X – 1200X, DATASHEETS
  • 2SA777: PNP, 1W, -80V, -0,5A, 50X – 220X, DATASHEETS
  • 2SC1509, NPN, 1W, 80V, 0,5A, 50X – 220X, DATASHEETS
  • 2SC458, NPN, 200mW, 50V, 100X – 500X, DATASHEETS
  • 2SC1030: NPN, 50W, 80V, 6A, 22X – 200X, DATASHEETS

SKEMA MODIFIKASI TEGANGAN 65VDC

Kali ini saya mencoba untuk membikin kloningan Power ini namun sampai drivernya saja.

Ini berarti rangkaian Power ini tanpa menggunakan transistor Power.Transistor Power terpasang di luar rangkaian atau PCB.

Tegangan supply yang semula tidak begitu besar saya naikkan ke angka 65VDC simetris.

CATATAN TEGANGAN DC

Setelah rangkaian selesai tergambar maka saya harus memastikan rangkaian ini bekerja secara DC maupun AC.

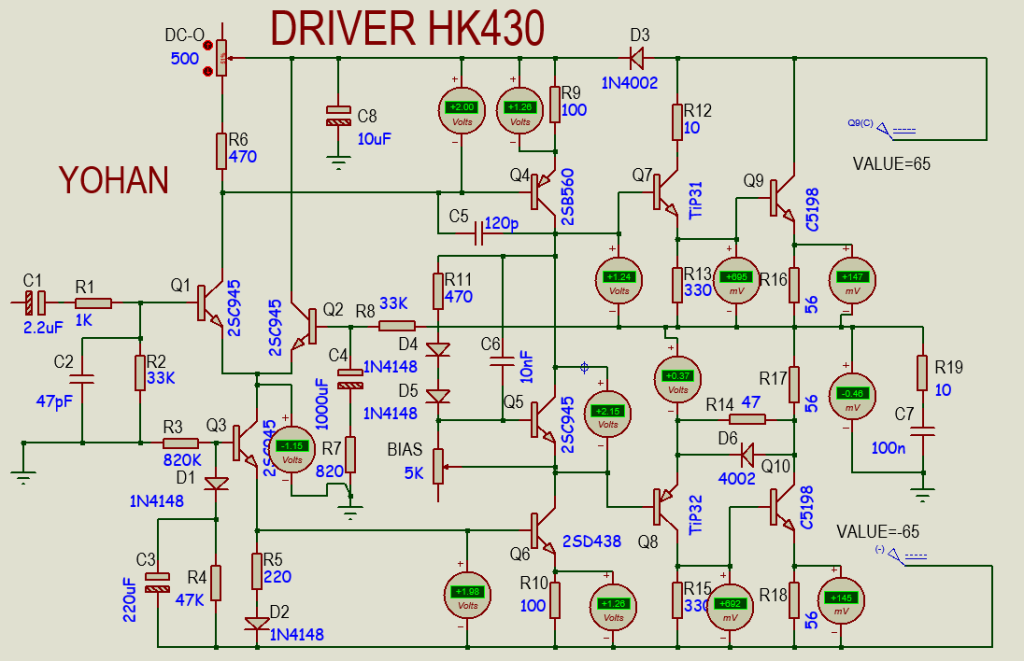

Gambar di bawah ini menunjukkan hasil simulasi pengukuran titik titik penting pada rangkaian Driver Power ini.

DC TES KLONING DRIVER POWER QUASI HK430M

V

SKEMA AKHIR

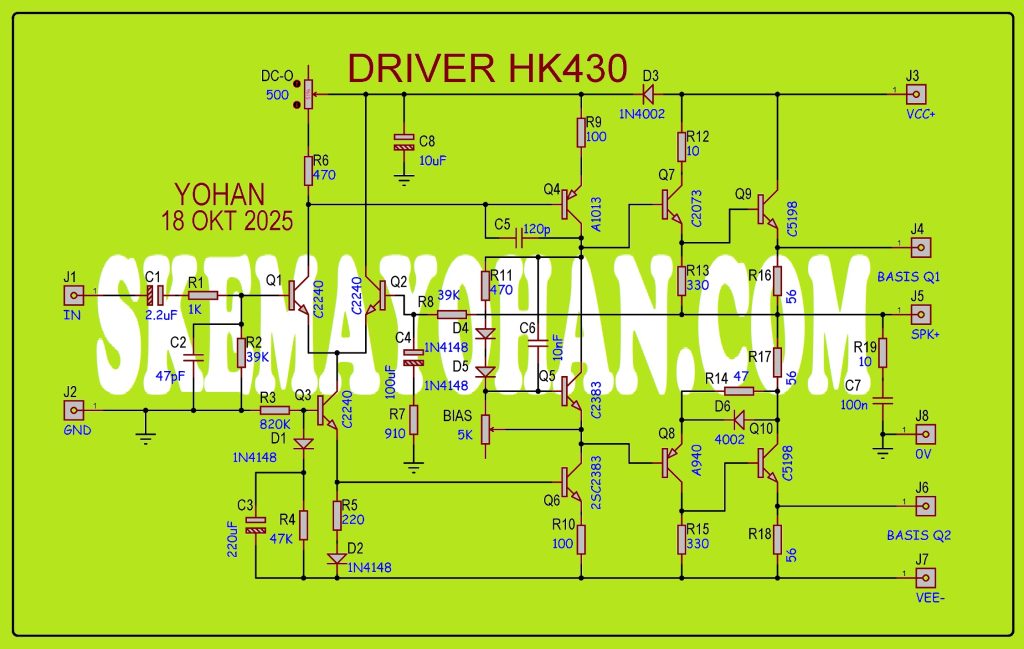

Ini adalah skema rancangan akhir, dengan asumsi tegangan supply adalah naik menjadi 65VDC.

SKEMA AKHIR KLONING DRIVER POWER QUASI HK430

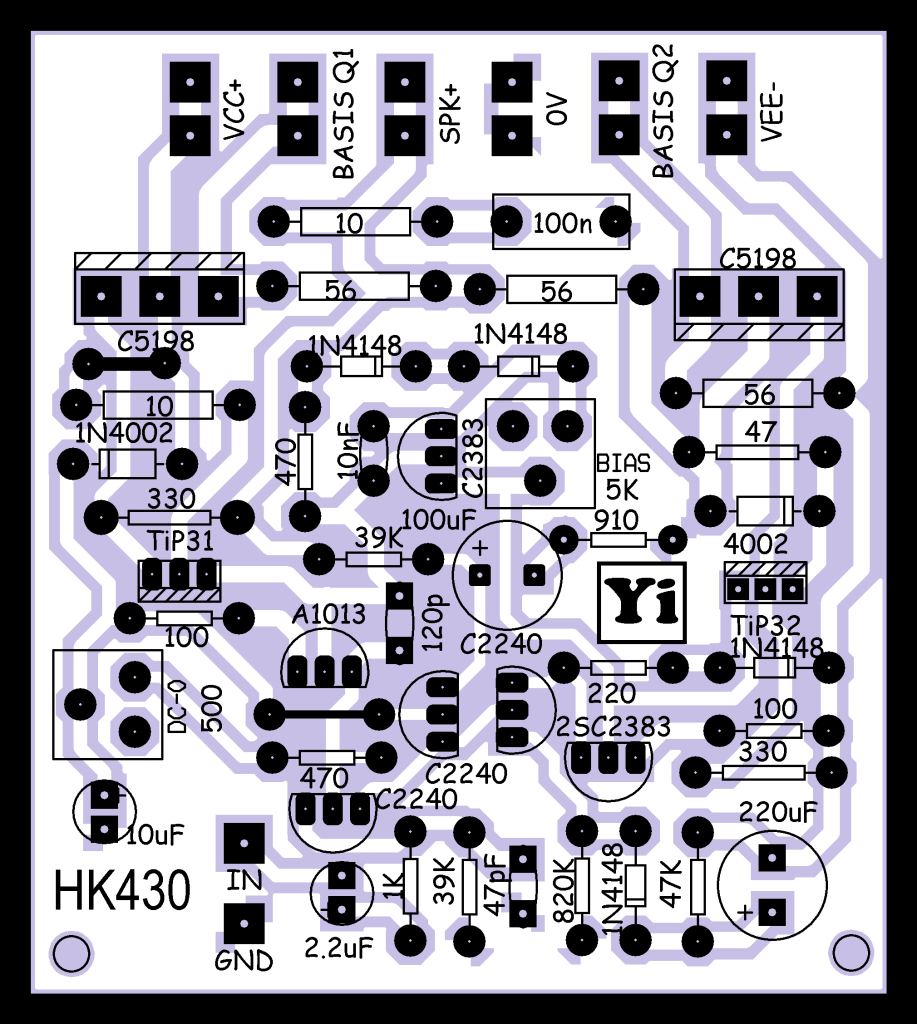

Layout hasil rancangan seperti ini:

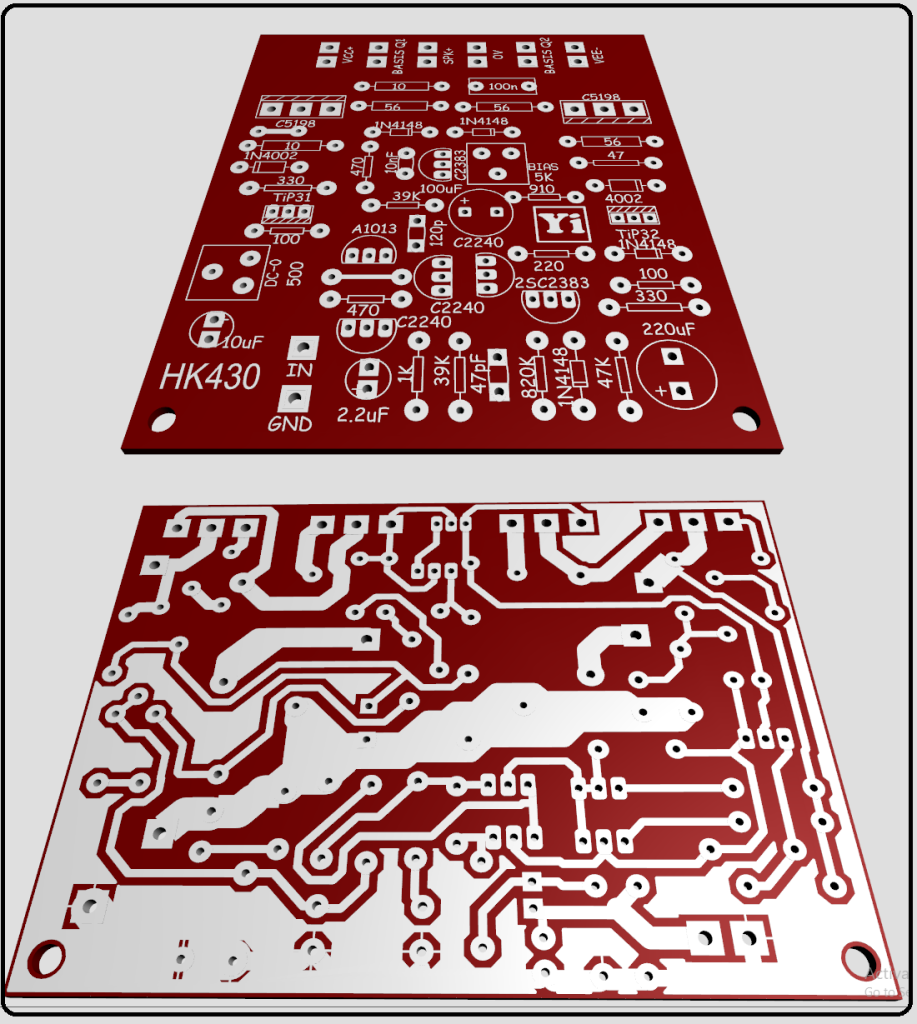

Penampakan PCb akan seperti ini

Scheamtic HARMAN KARDON lainnya juga ada di YOHAN FROM INDONESIA.
