Kloning Power DENON AVC1580 memerlukan sepasang transistor Darlington nomer D2390 / B1560 pada PCB.
DENON AVC1580 sendiri adalah sebuah Power Amplifier buatan DENON pada era 90-an lalu yang outputnya adalah 70W pada beban 8 Ohm.
Table of Contents
SCHEMATIC AWAL

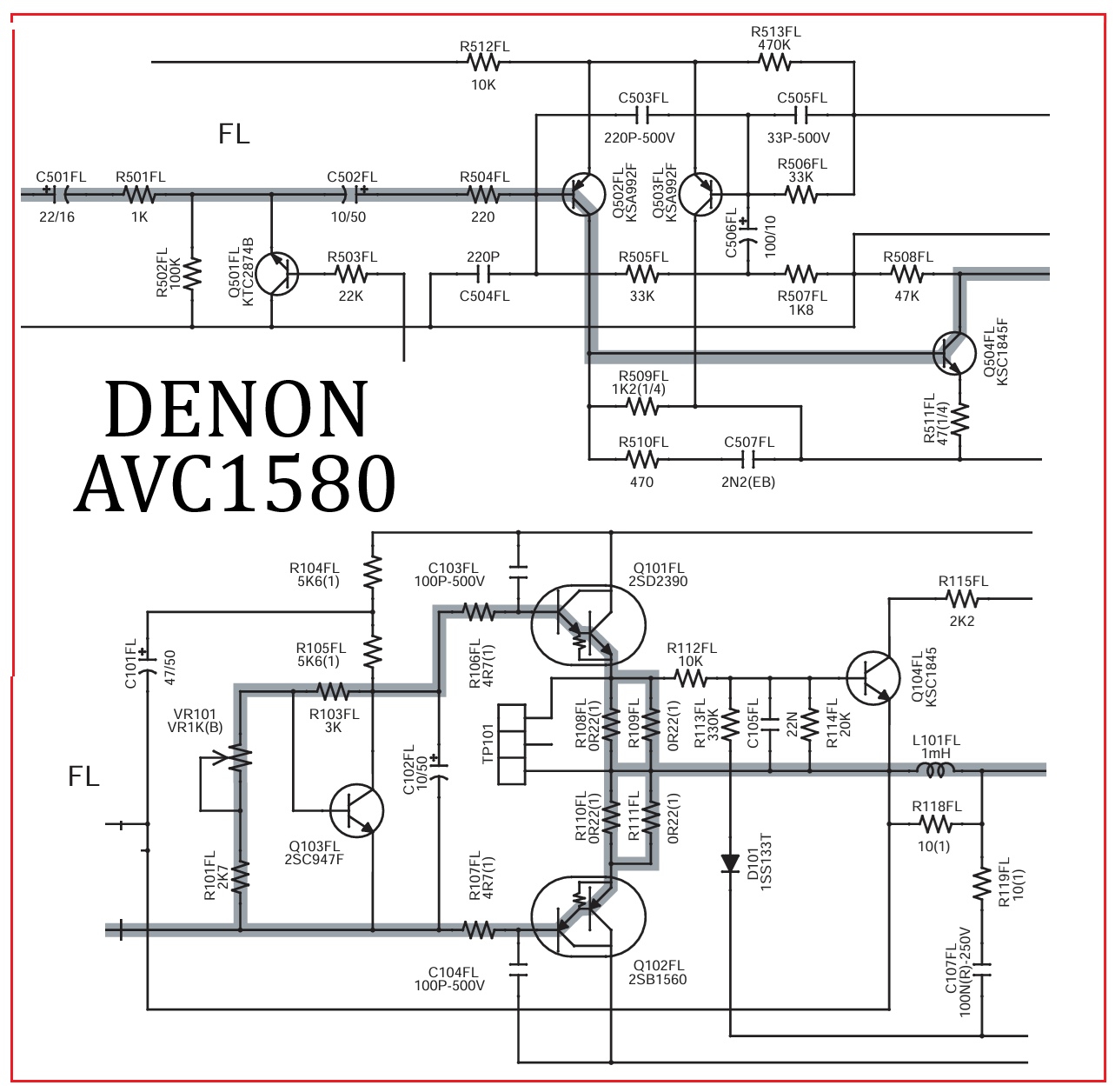

Berikut ini adalah potongan skema dari rangkaian aslinya:

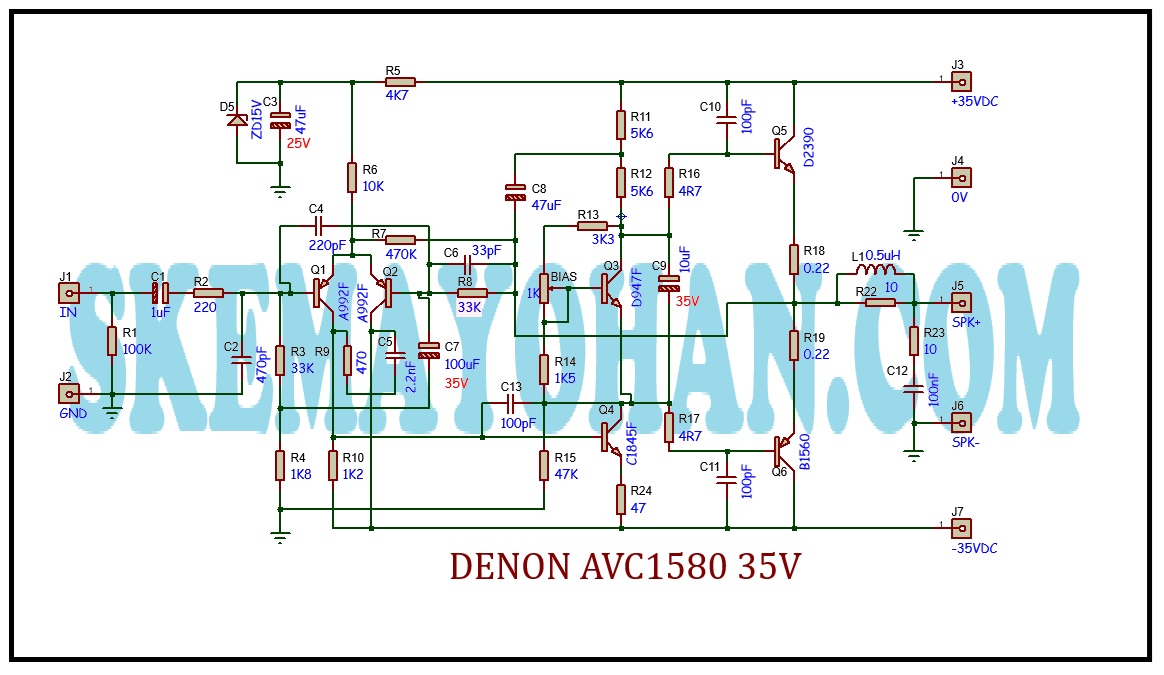

SCHEMATIC GAMBAR ULANG
Ada komponen tambahan di sini, yaitu tegangan supply untuk Pre-Amplifier.

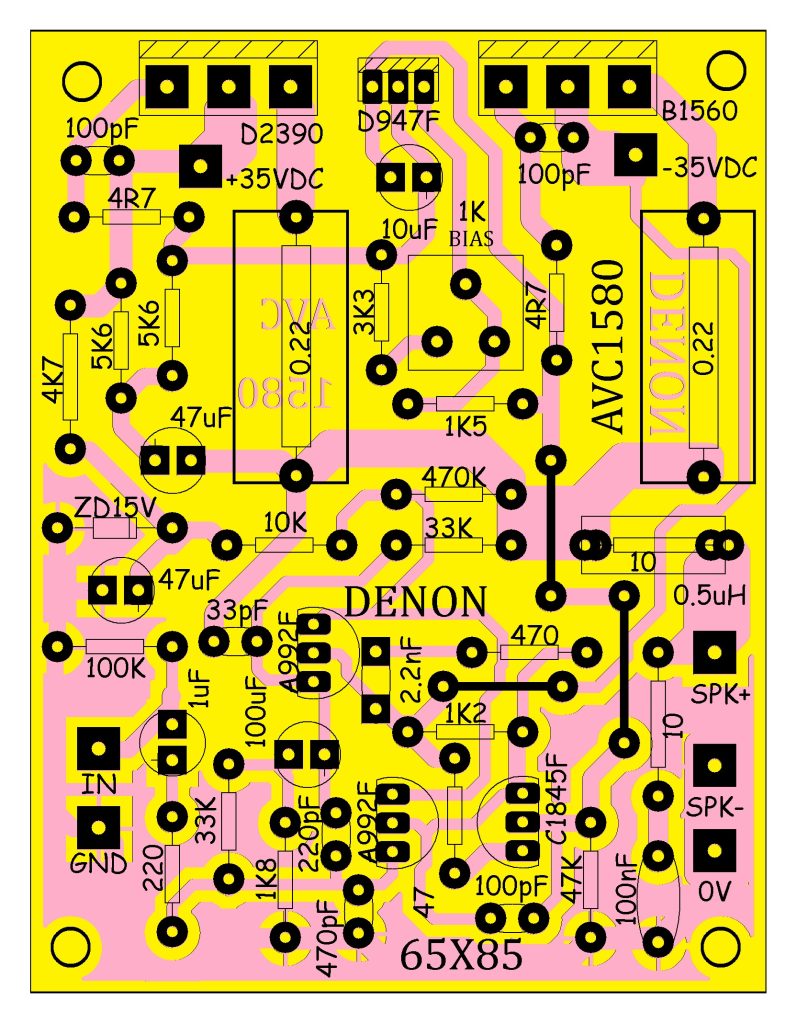

RANCANGAN LAYOUT KLONING POWER DENON AVC1580

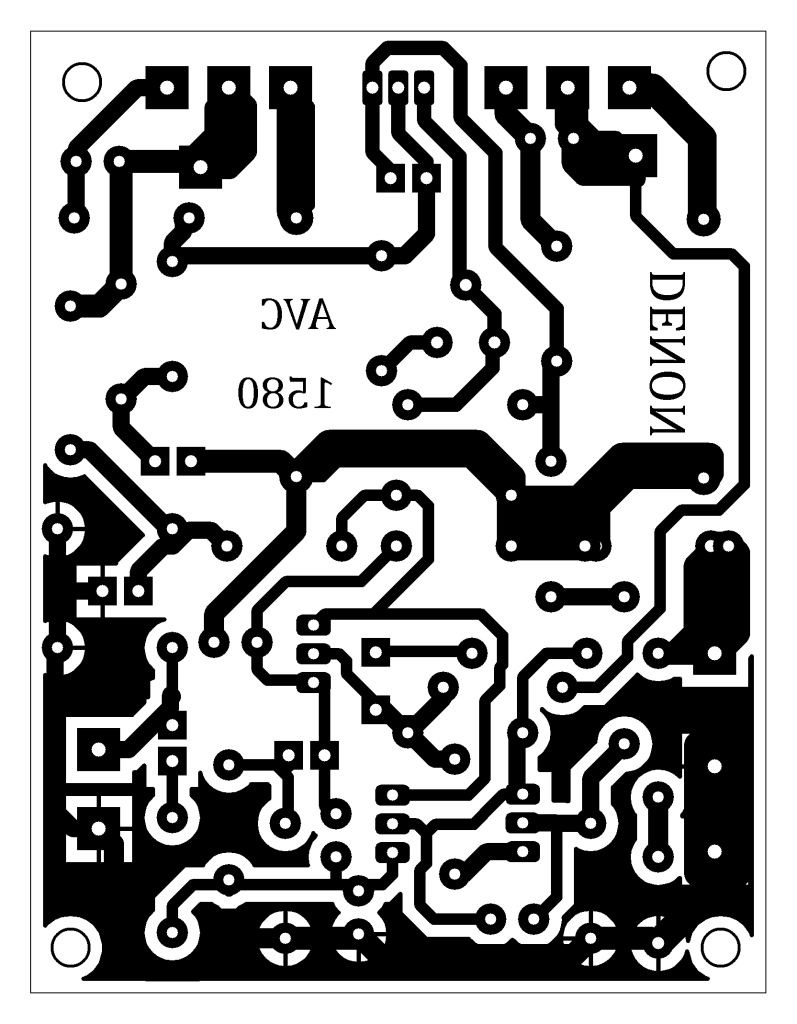

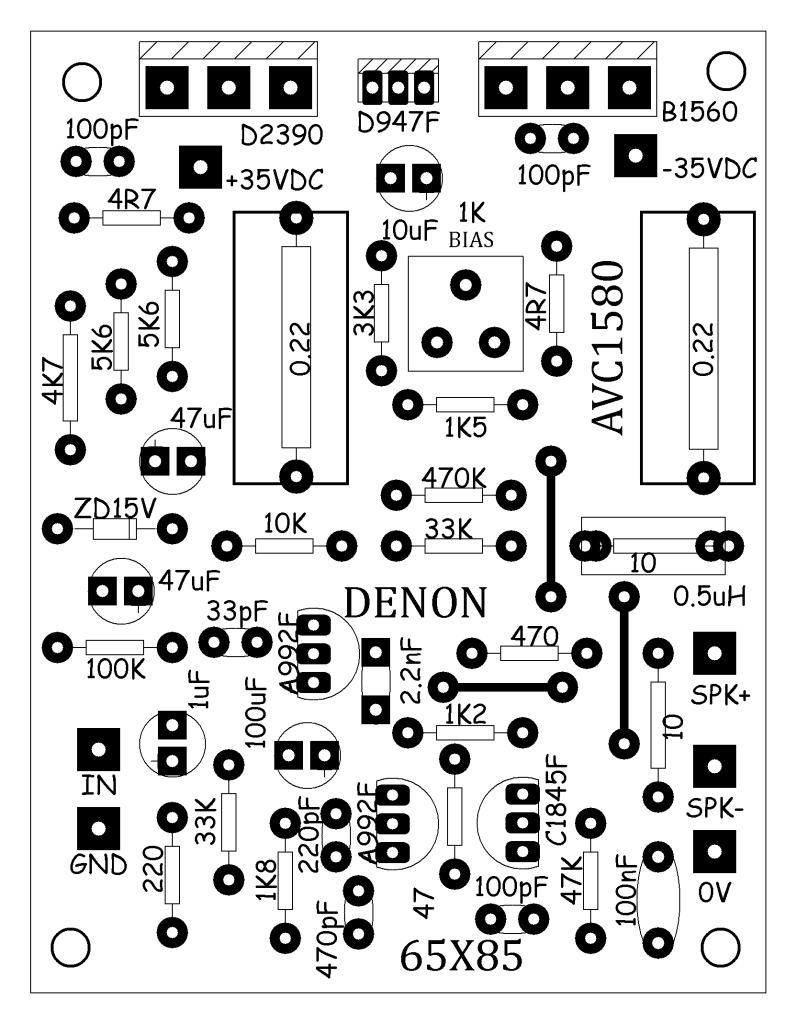

Ini adalah rancangan Layout PCB TOP dan BOTTOM.
PENAMPAKAN 3D

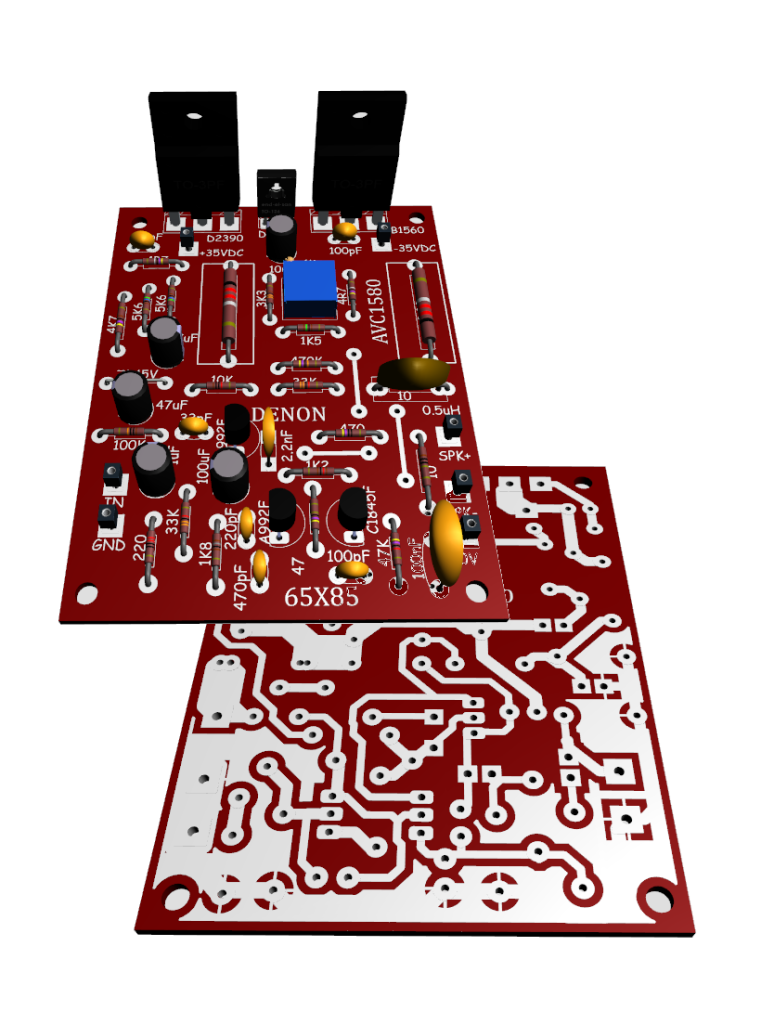

Simulasi 3D untuk rancangan ini adalah seperti berikut
