Modif Power Quasi TEF 60V ROLAND CUBE40 adalah sebuah rancangan Power Kloningan ROLAND yang telah berhasil sebelumnya versi Mono dan Stereo.
Pada Versi 60V ini menggunakan 2 set Transistor Final Quasi NPN nomer 2SC5200 dan sepasang transistor Driver #2 menggunakan transistor D1047.
Target output pada rangkaian ini adalah 300W pada beban 4 Ohm atau 200W pada 8 Ohm.
Table of Contents
SCHEMATIC DIAGRAM
VERSI AWAL
VERSI TEF 60V
KLONING MODIF POWER QUASI TEF 60V ROLAND CUBE40

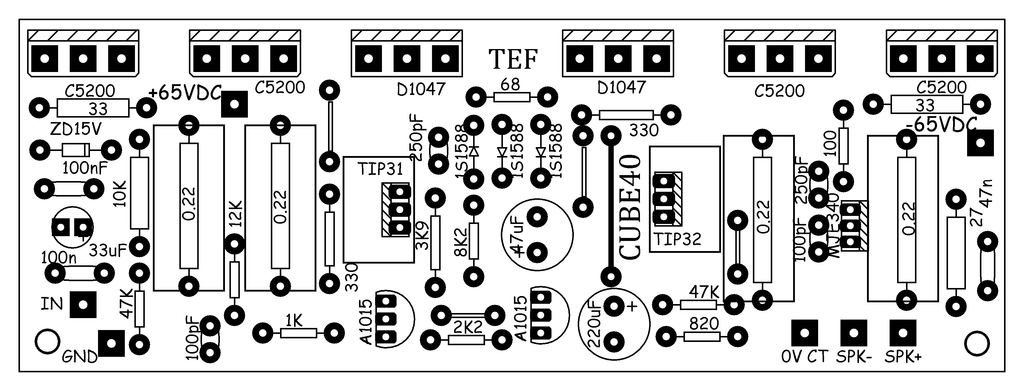

TOP

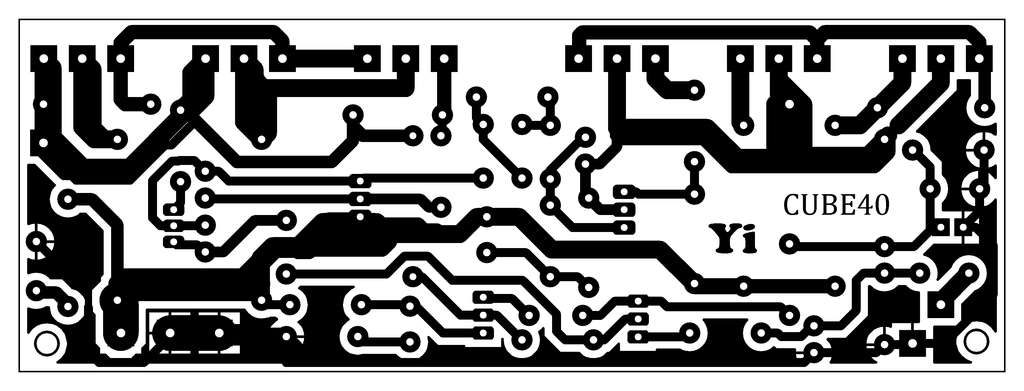

BOTTOM

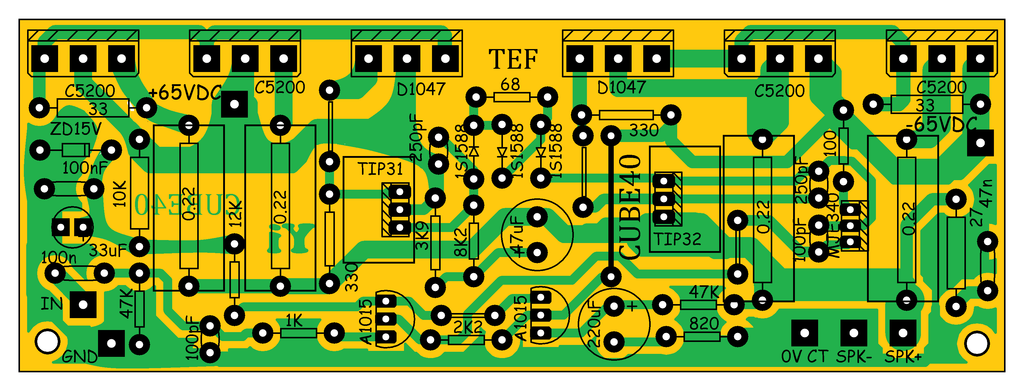

LAYOUT

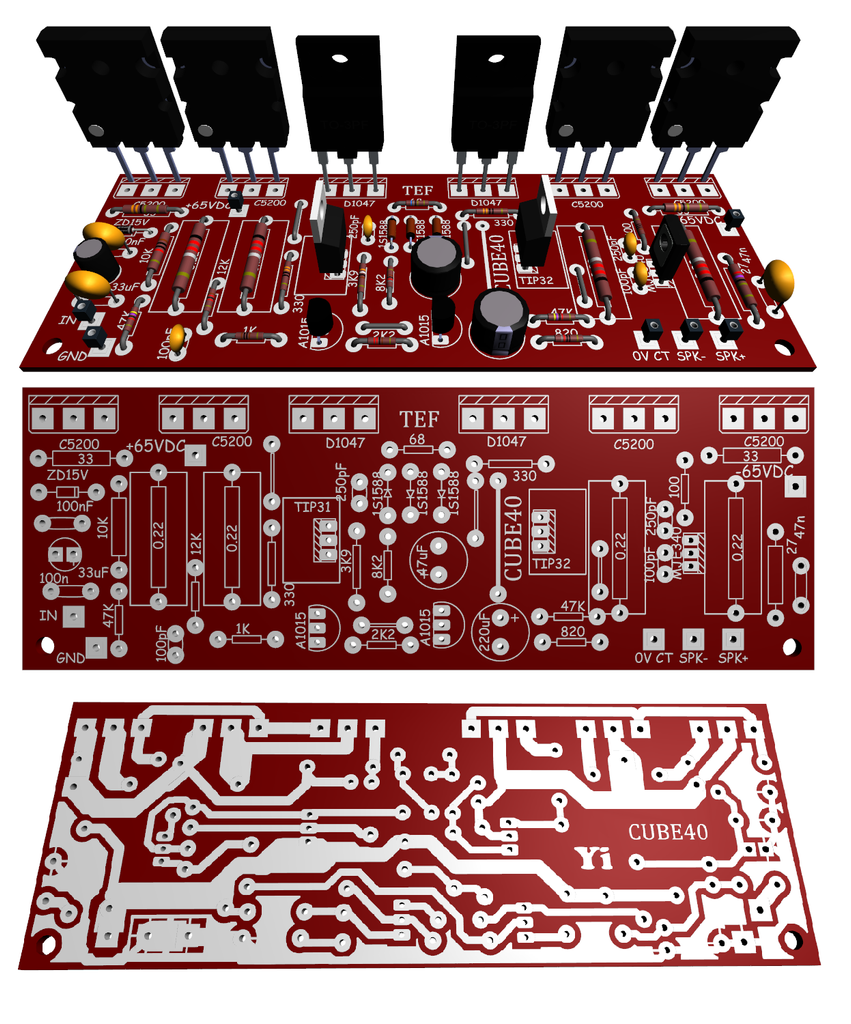

3D
LINKS
Kloningan dan Schematic ROLAND yang lain bisa anda lihat di sini:
