Kloning Power Stereo KEF PSW1000 adalah pengembangan dari kloningan KEF PSW1000 sebelumnya versi Mono.
Tegangan kerja untuk rangkaian ini tetap 55VDc simetris dan transistor Final yang terpakai tetap menggunakan pasangan C5200 /A1943.
KEF PSW yang asli adalah sebuah Power Amplifier untuk Subwoofer rumahan yang menghasilkan daya keluaran hingga 100 Watt untuk speaker 8 Ohm.
Frekwensi respon antara 40Hz hingga 180Hz. Namun dalam kloningan ini sengaja saya ubah menjadi frekwensi range FLAT.

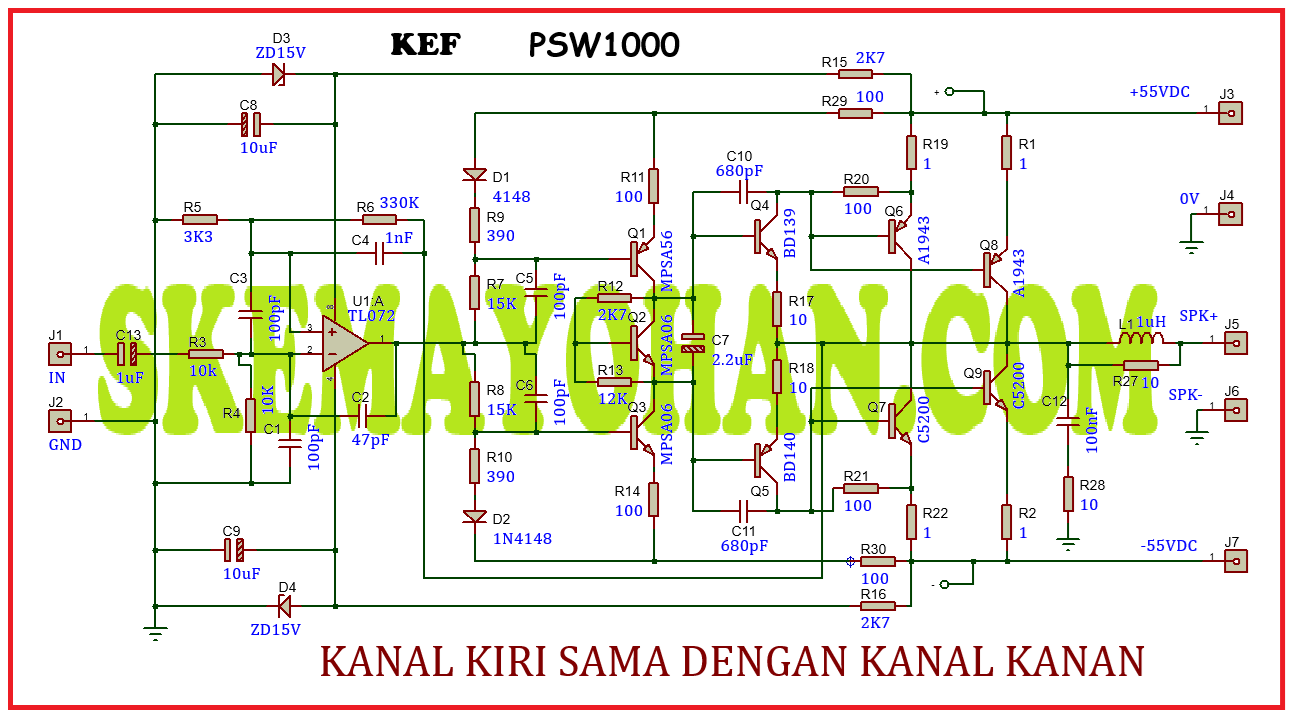

SCHEMATIC DIAGRAM
SCHEMATIC GAMBAR ULANG VERSI STEREO
Rangkaian Power ini berbentuk simetris dan sangat bagus untuk mengolah audio berfrekwensi rendah.
Transistor Final menggunakan teknik Output Collector membikin penguatan tegangan sinyal audio menjadi lebih kuat daripada penguatan arus.
KLONING POWER STEREO KEF PSW1000 CATU DAYA 55VDC SIMETRIS
Beberapa gambar hasil rancangan layout versi stereo menjadi seperti berikut.

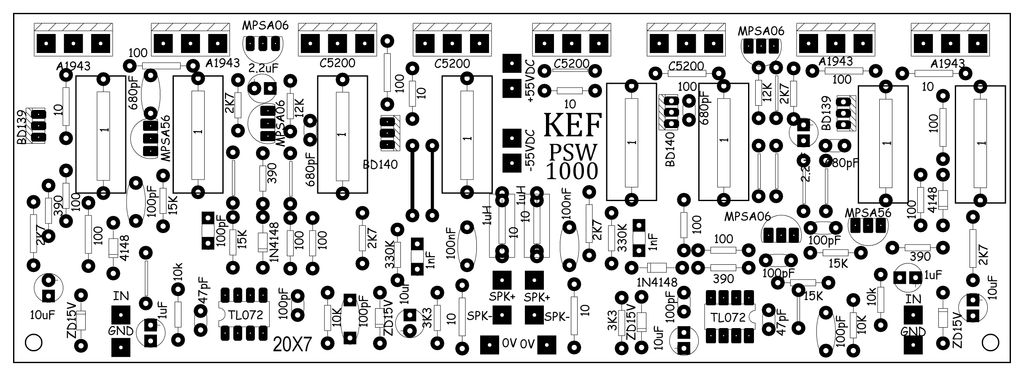

TOP

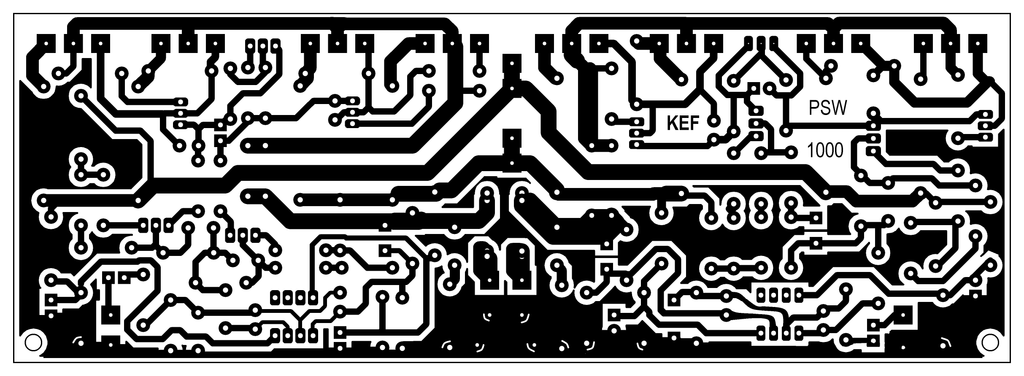

BOTTOM

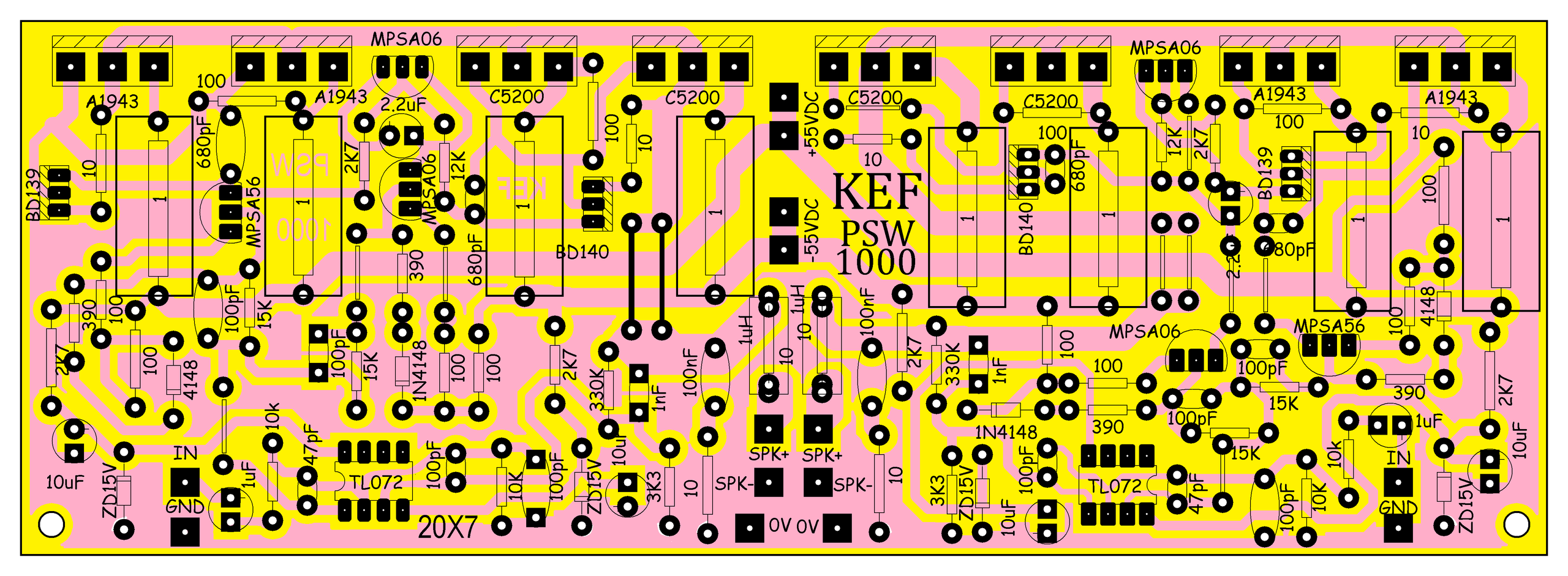

LAYOUT

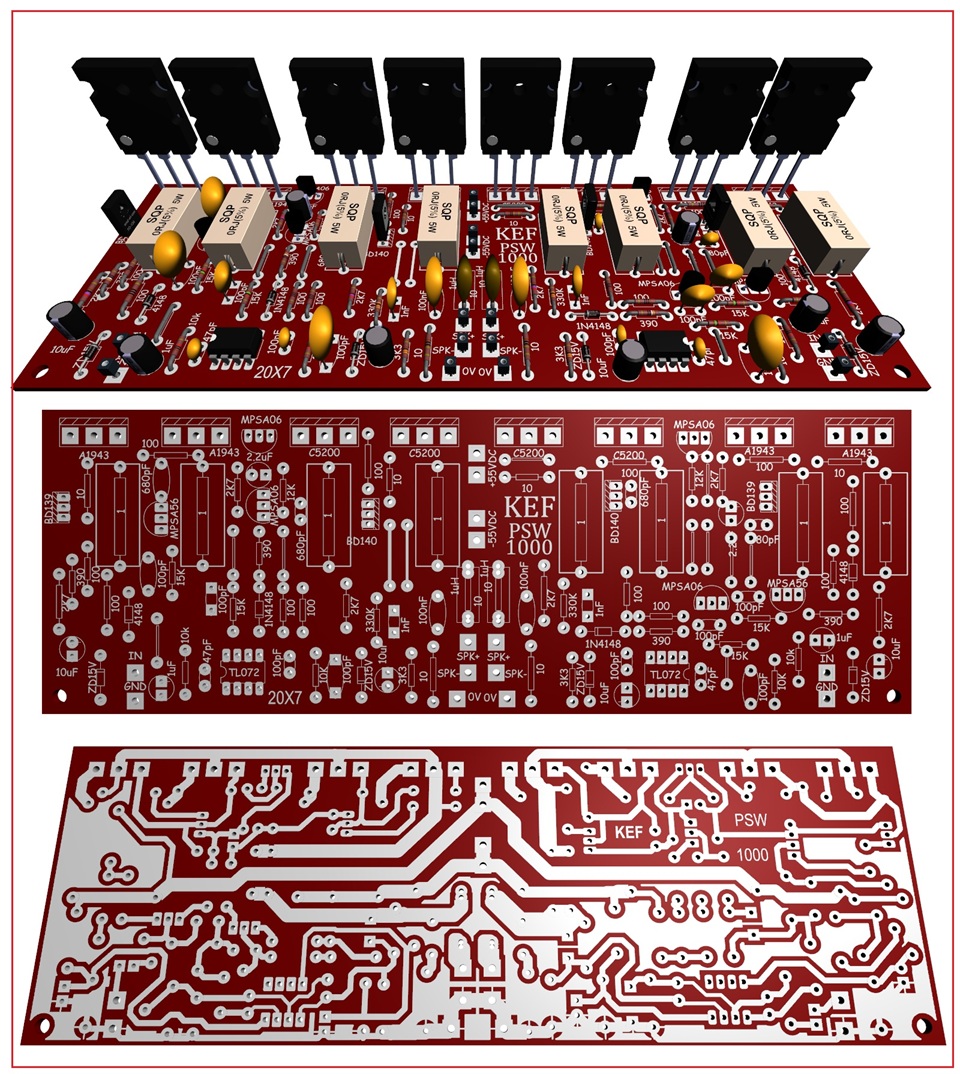

3D
