Tulisan ini tentang rancangan Modif TEF 60V pada kloning Power ONKYO CR305x yang pernah saya tulis beberapa waktu lalu.
Modif TEF 60V disini maksudnya adalah usaha untuk mengubah rangkaian Power yang semula menggunakan tegangan supply 22VDC menjadi 60VDC serta melibatkan TEF untuk menaikkan penguatan arus pada rangkaian.
Tentu saja beberapa komponen ada yang harus kita ubah untuk menyesuaikan tegangan dan dissipasi daya rangkaian.
Table of Contents
SCHEMATIC DIAGRAM

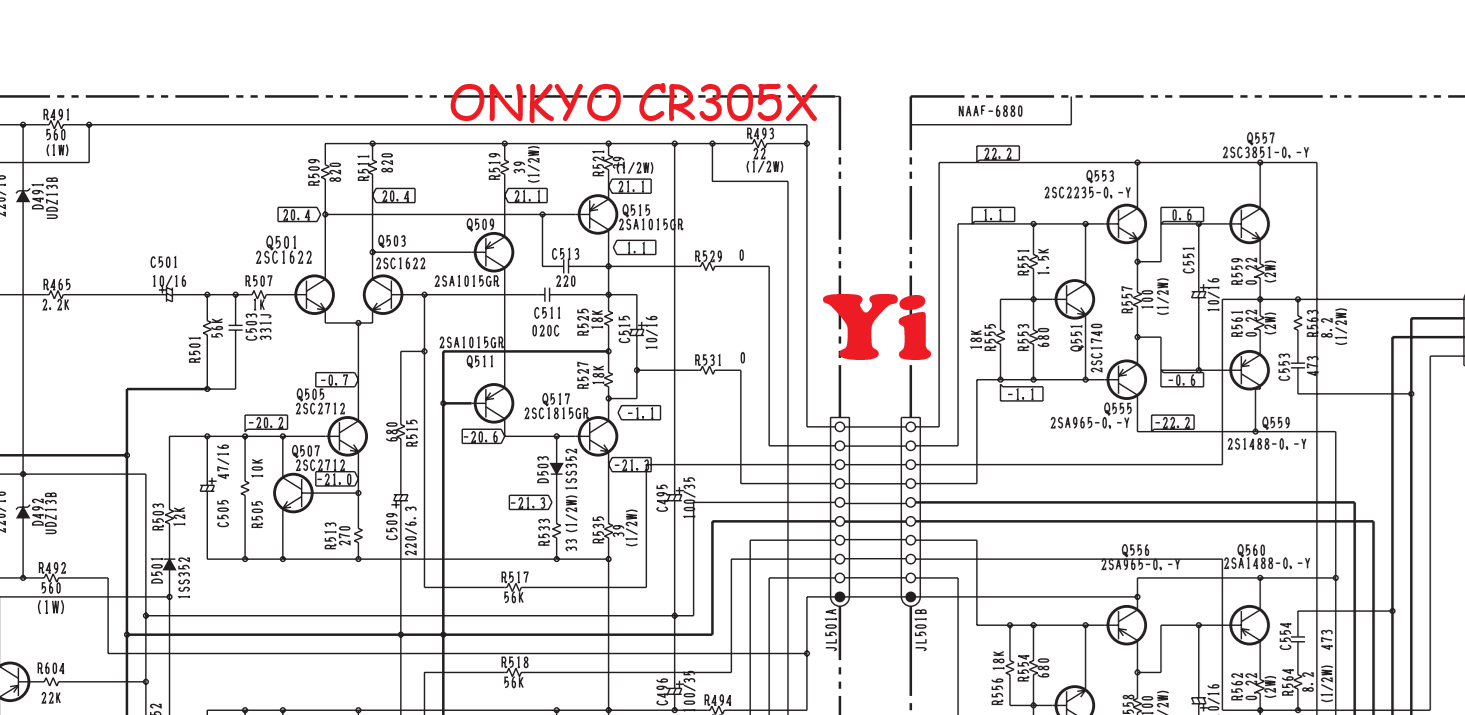

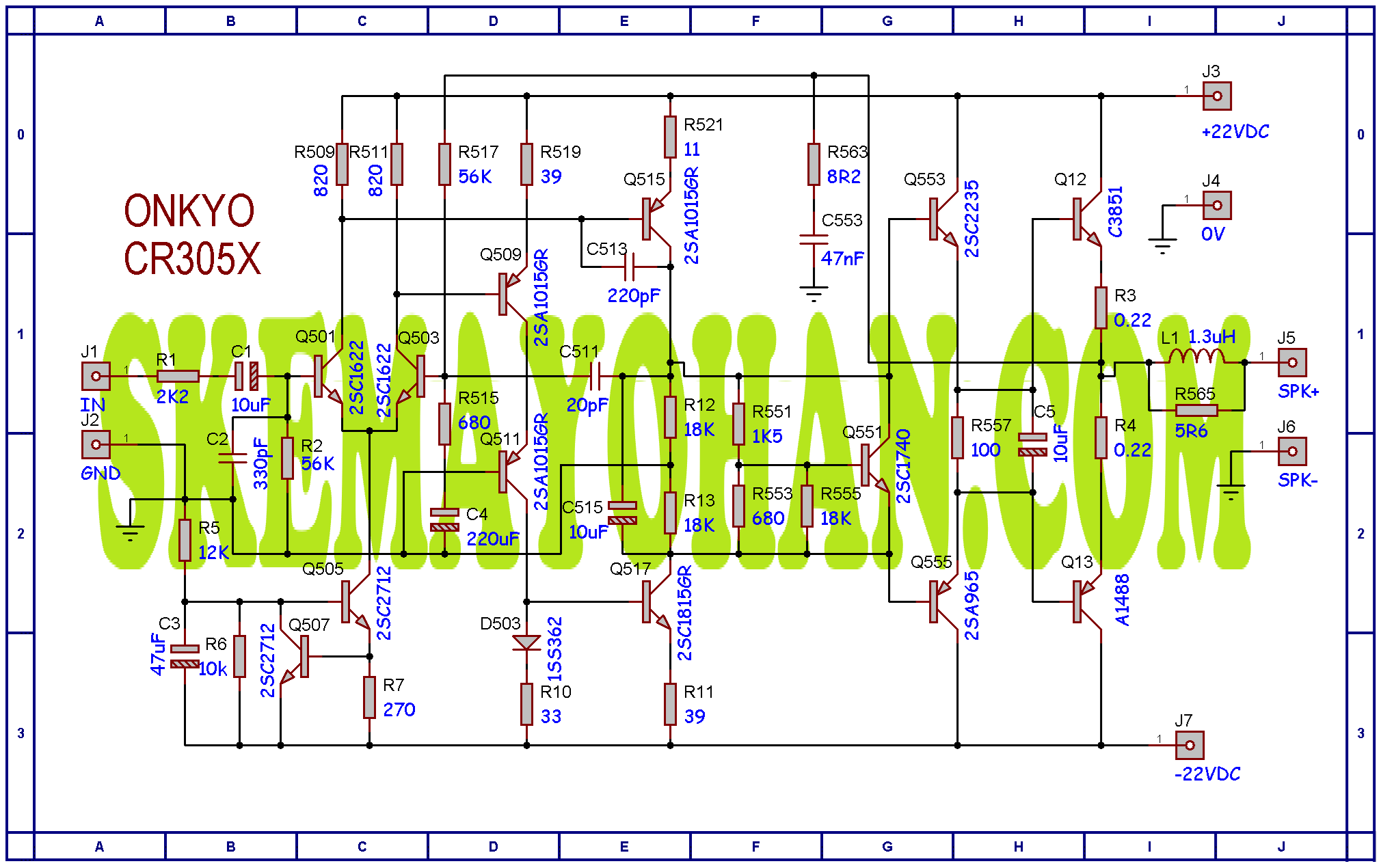

SCHEMATIC ASLI

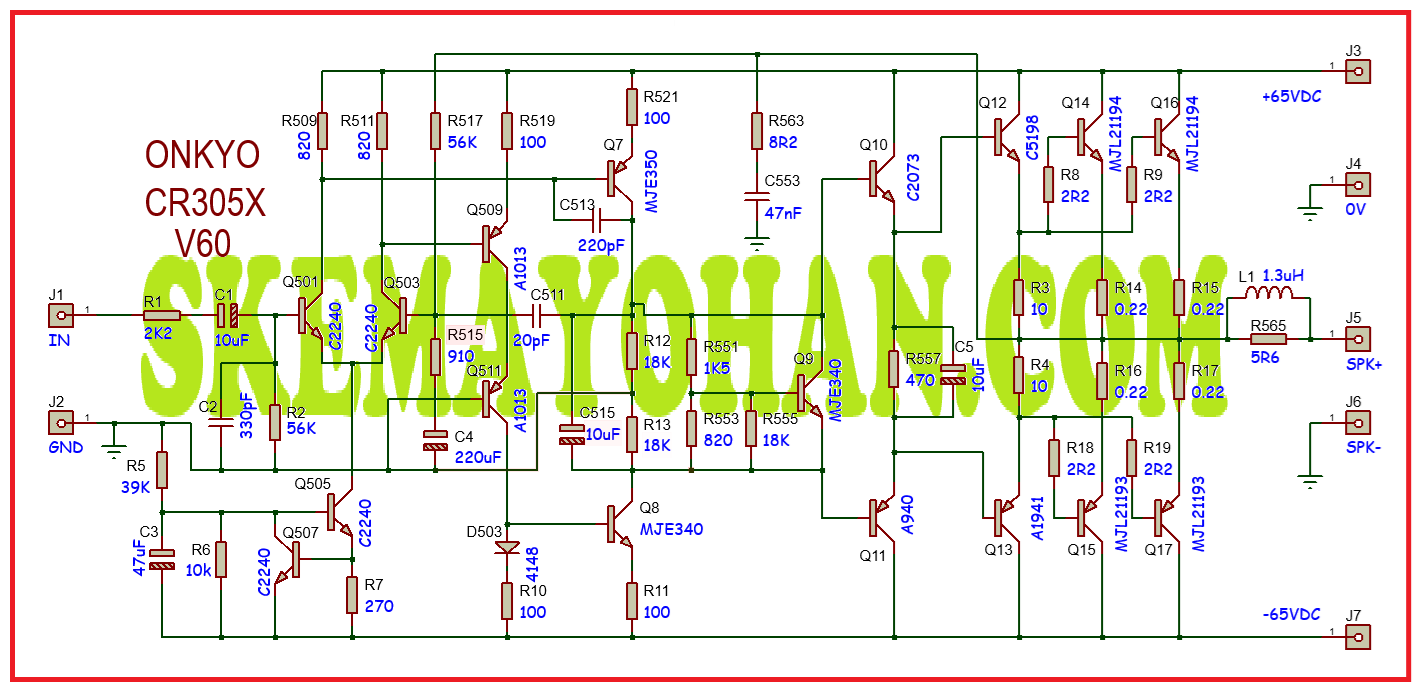

SCHEMATIC MODIFIKASI
SIMULASI

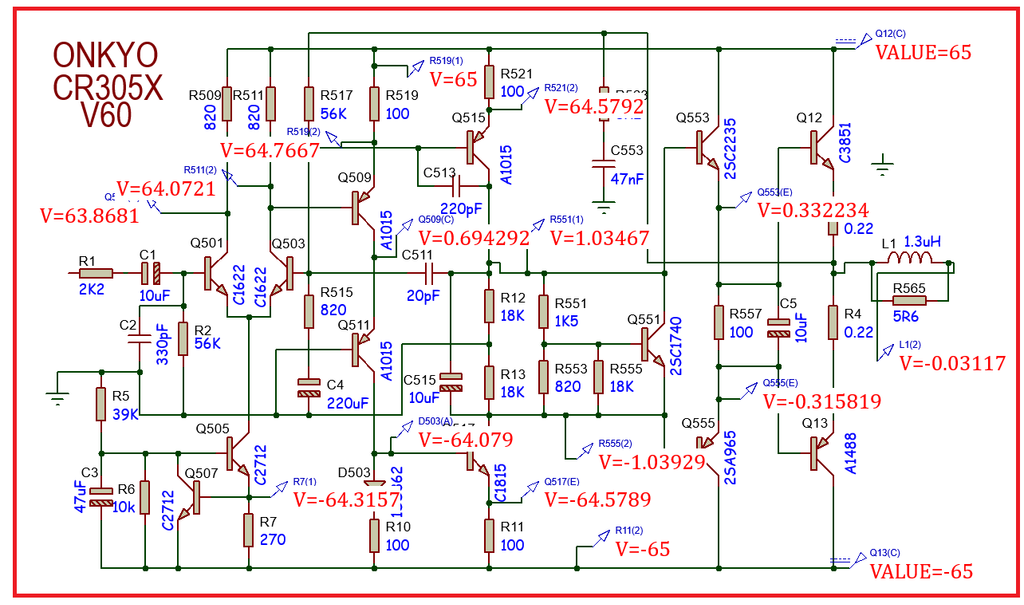

SIMULASI DC

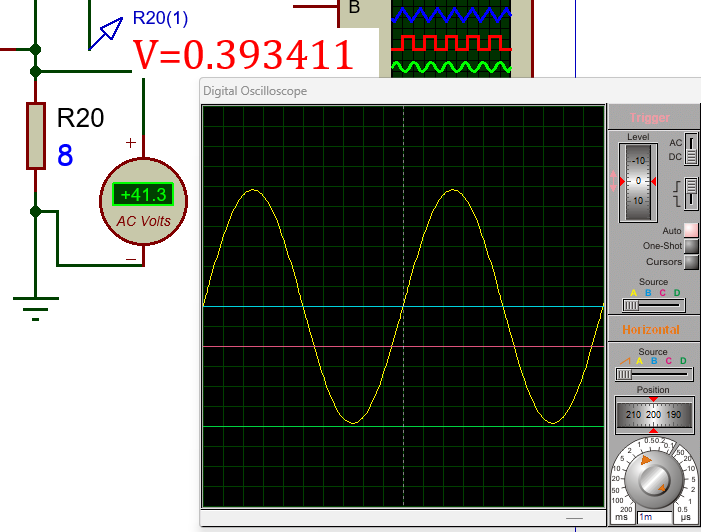

SIMULASI AC
RANCANGAN MODIF TEF 60V PADA KLONING POWER ONKYO

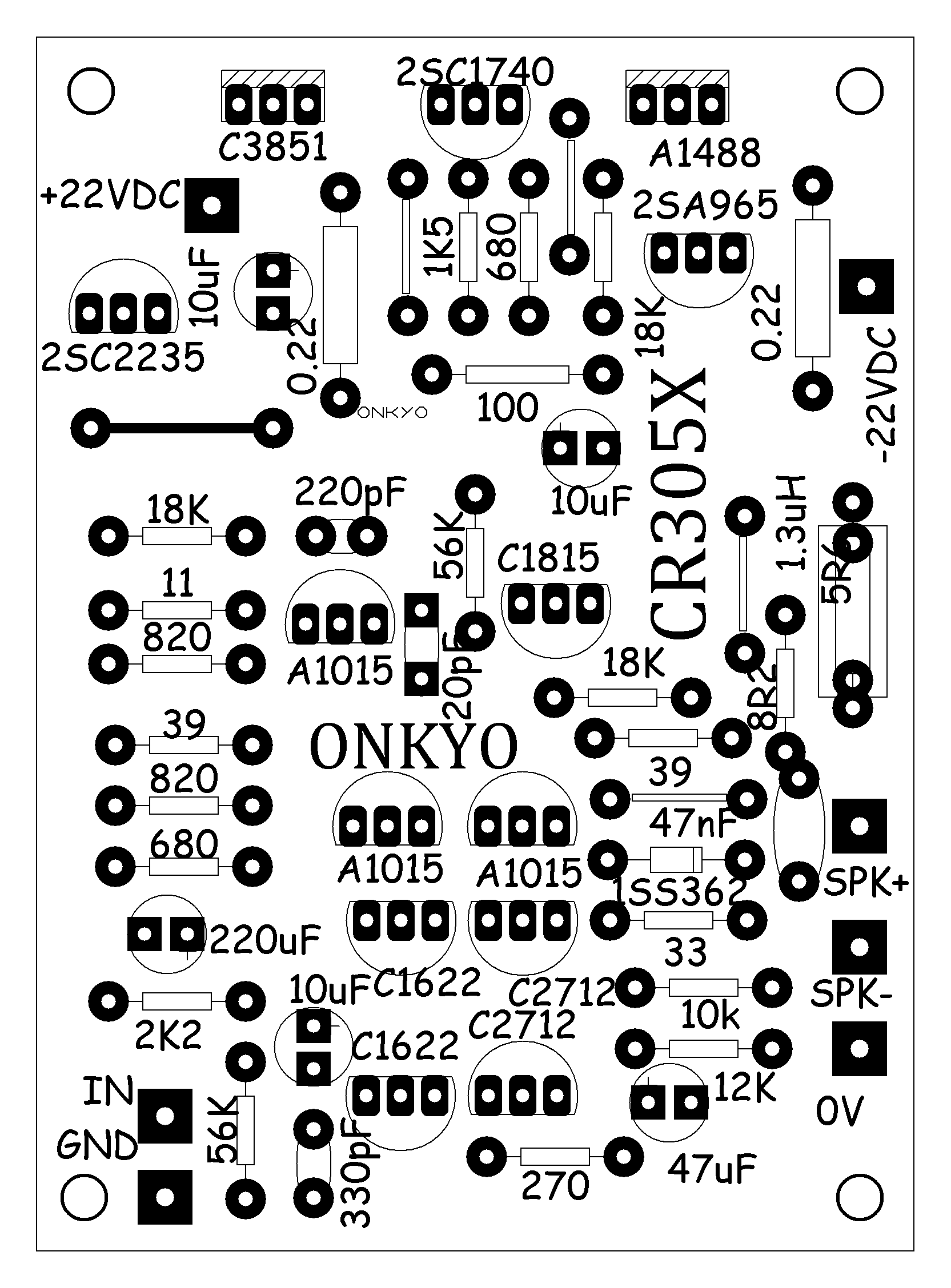

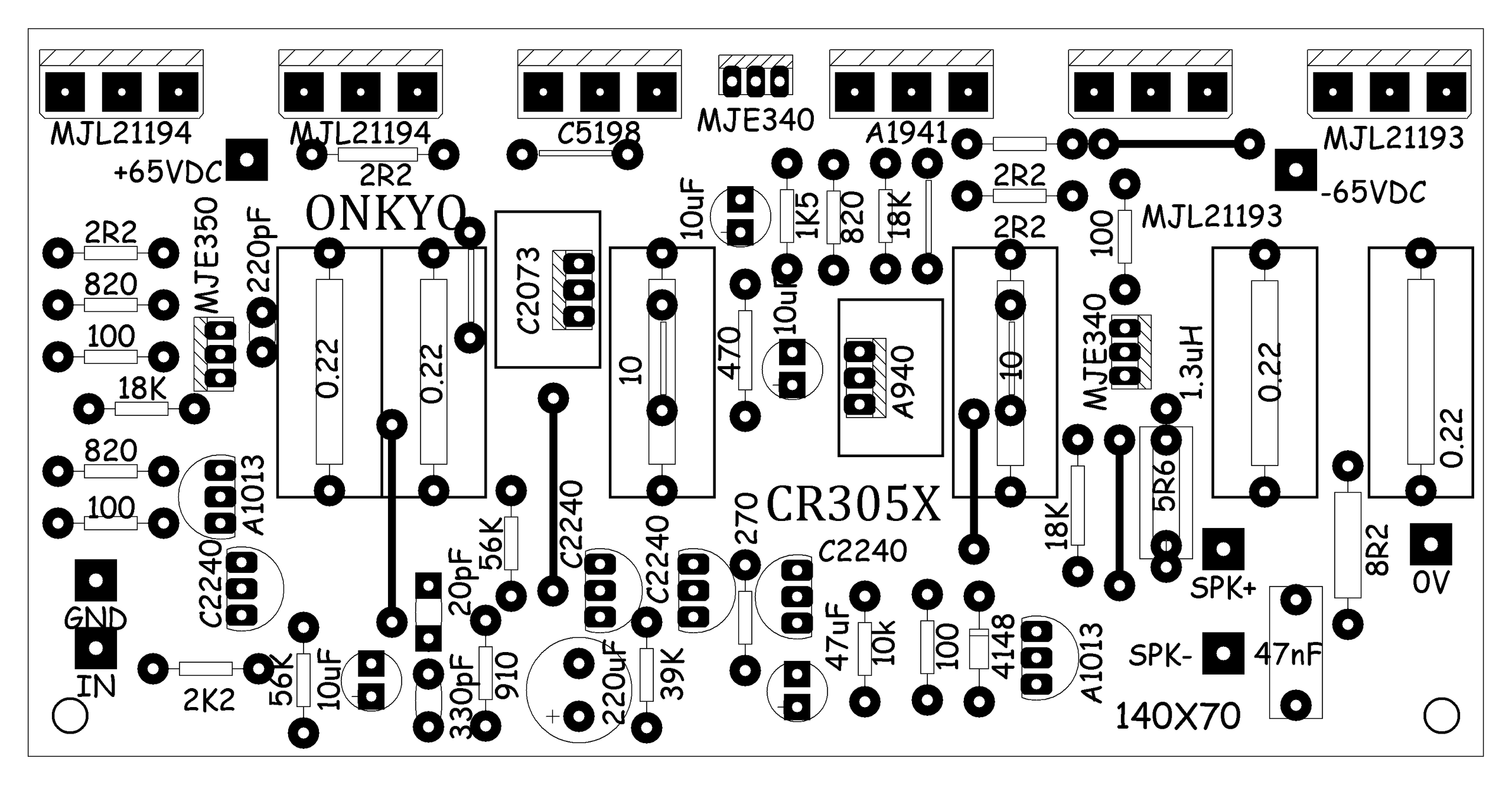

TOP

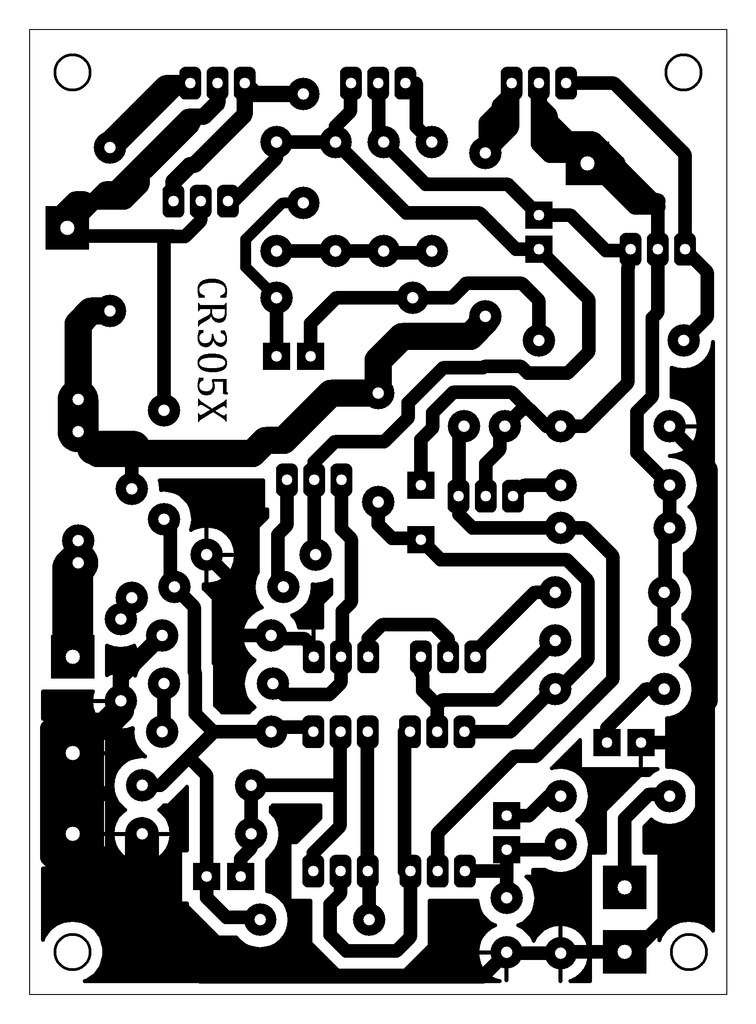

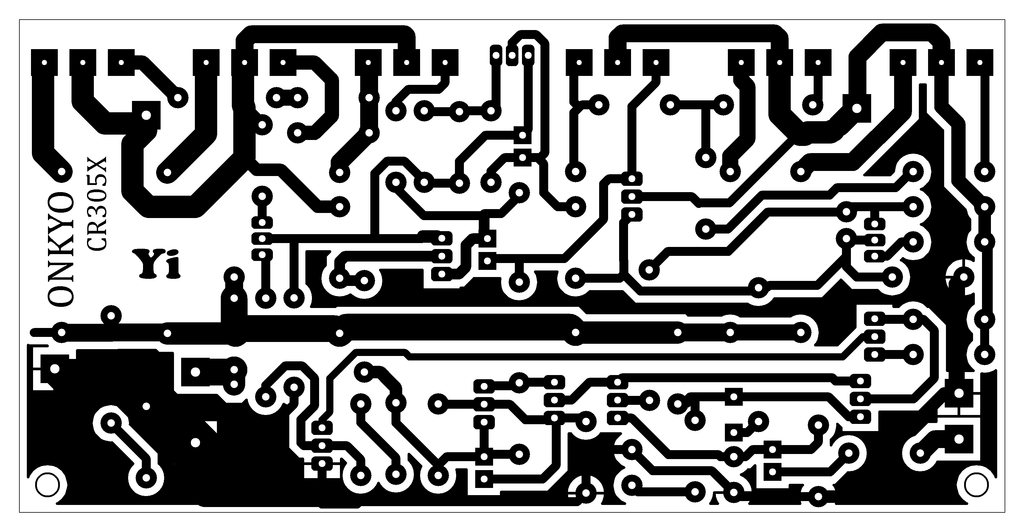

BOTTOM

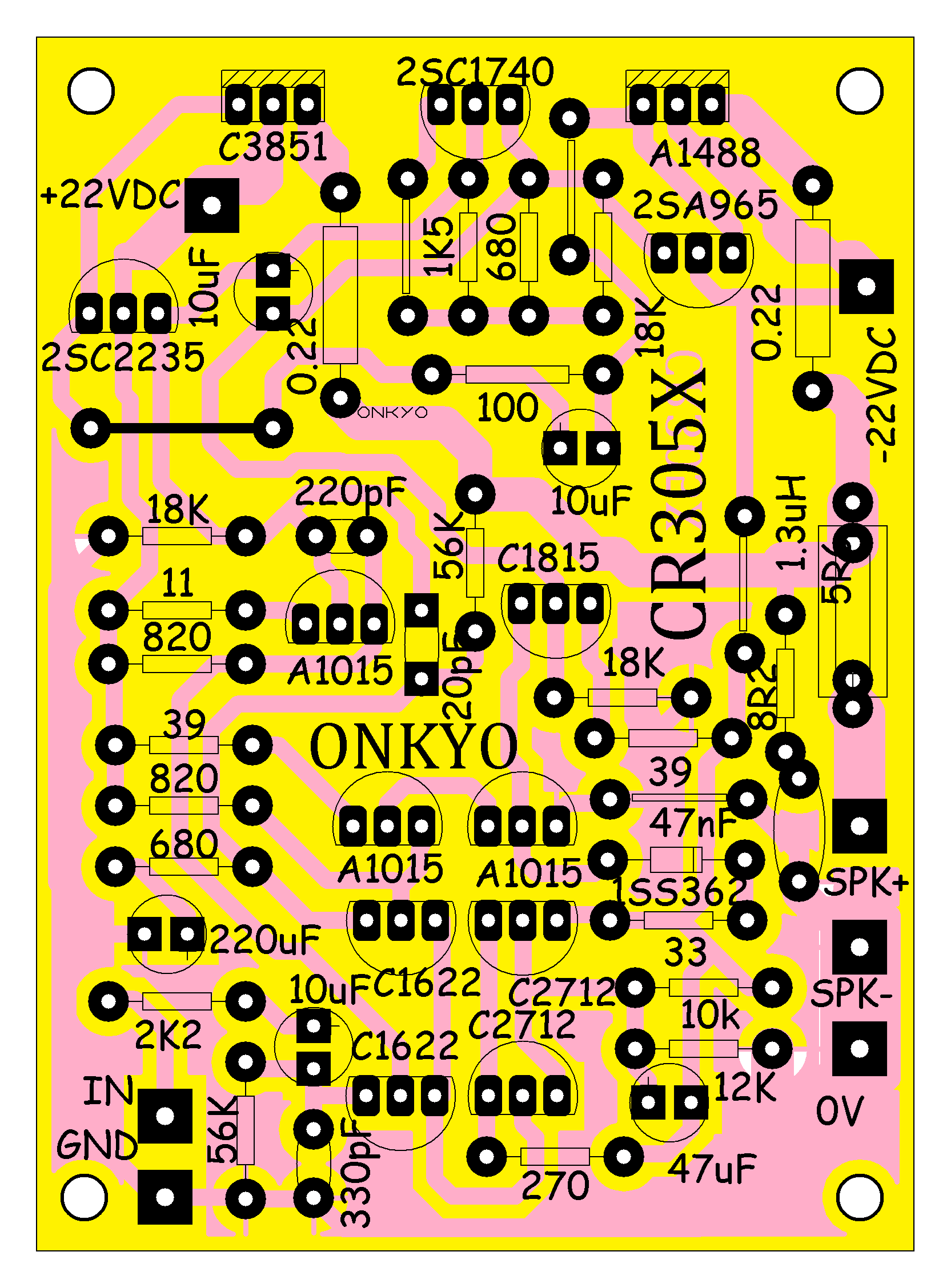

LAYOUT

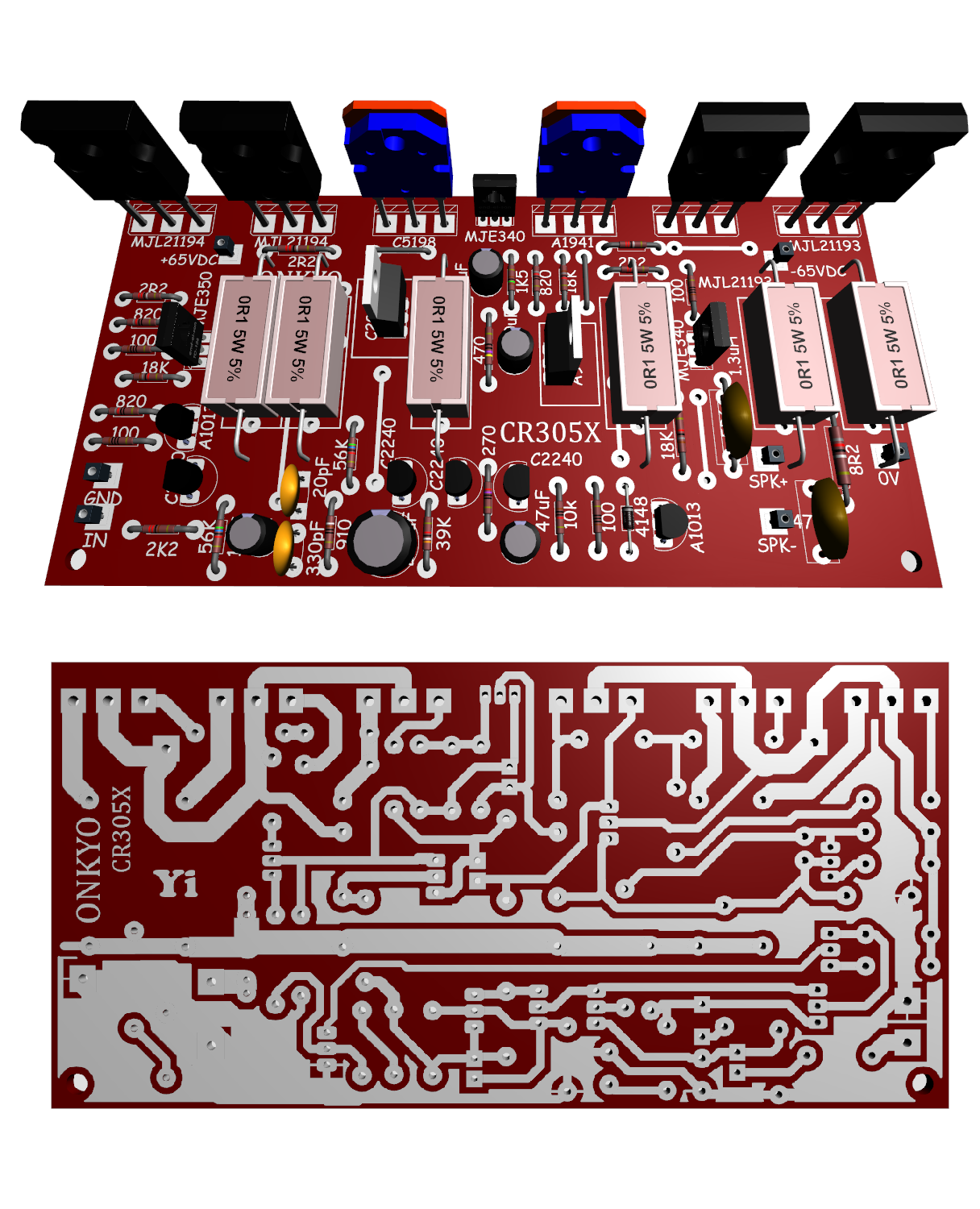

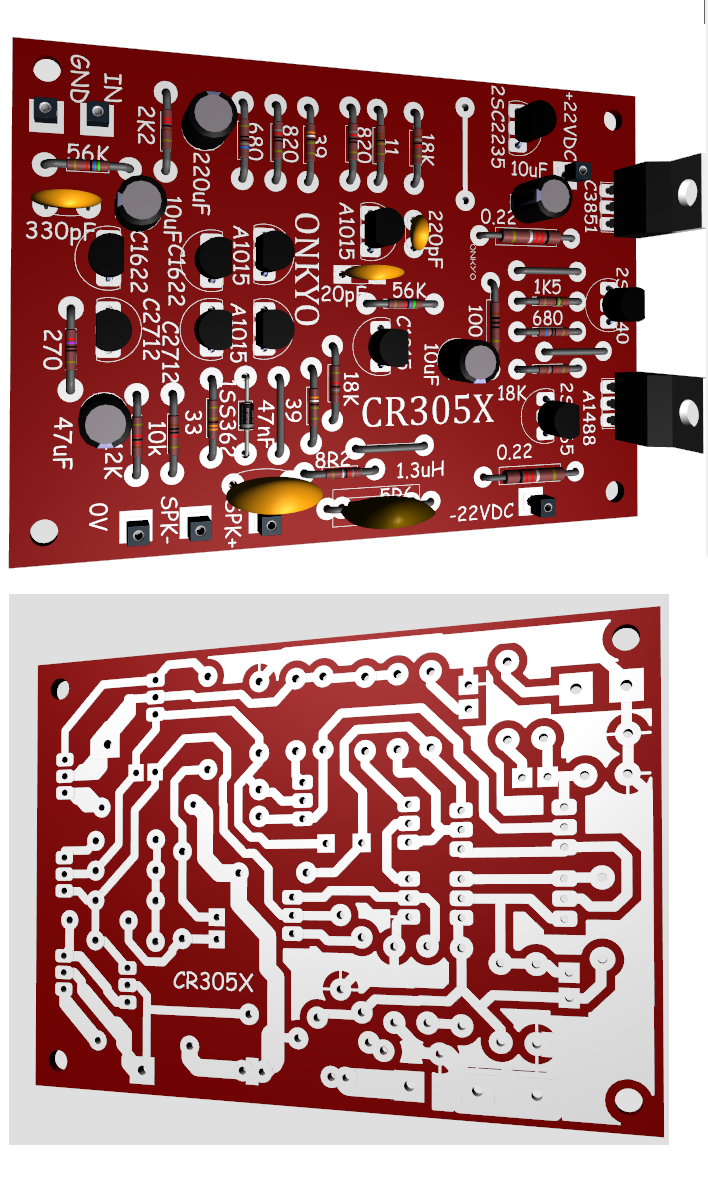

3D
LINKS
Beberapa schematic dan kloningan ONKYO juga bisa anda dapatkan dari blog berikut:
