KLONING POWER GITAR STEREO ROLAND SUPERCUBE 60

Ditulis pada oleh
Balas

Kloning Power Gitar Stereo ROLAND Super Cube 60 adalah pengembangan dari kloningan Super Cube 60 sebelumnya yang masih versi Mono.

Dengan menjadikan versi Mono, maka memungkinkan untuk membikin sepasang Power Amplifier kloningan idaman anda.

Dalam rangkaian Power ini, anda sepertinya masih bisa melakukan modifikasi komponen dan nilai komponen di dalamnya untuk membikin karakter yang anda inginkan.

SHEMATIC DIAGRAM

SCHEMATIC AWAL

Skema asli dari rangkaian ini adalah seperti berikut ini:

KLONING POWER GITAR STEREO ROLAND

SCHEMATIC GAMBAR ULANG

Selanjutnya schematic hasil gambar ulang versi Stereonya adalah menjadi seperti gambar ini:

SCHEMATIC KLONING POWER GITAR STEREO ROLAND

RANCANGAN KLONING POWER GITAR STEREO ROLAND

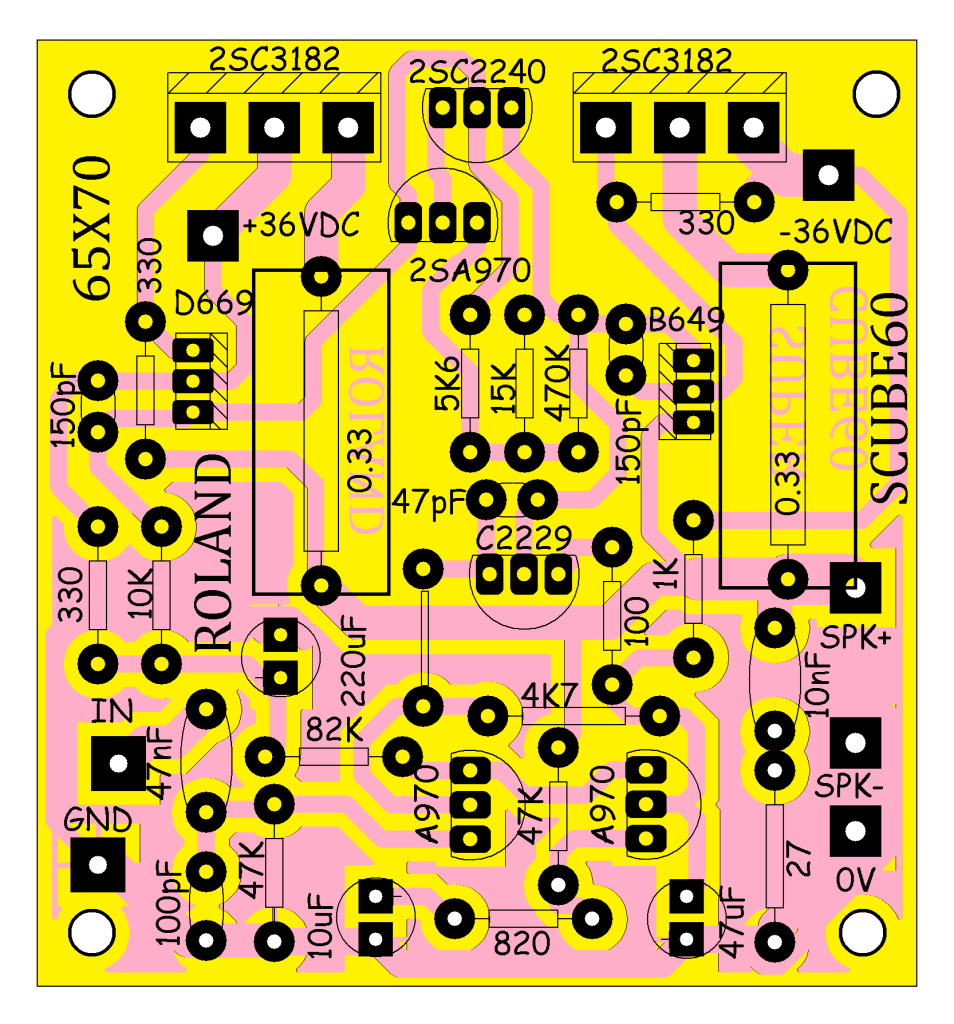

Berikut ini adalah hasil rancangan Layout kloningan Power Super Cube 60 Stereo.

TOP

BOTTOM

LAYOUT

3D

LINKS

Kloningan ROLAND dan schematic Diagram lainnya bisa anda lihat di bawah ini

BLOG INI
YOHAN FROM INDONESIA
YOHAN GO_BLOG

KLONING POWER GITAR ROLAND SUPERCUBE 60

Ditulis pada oleh
Balas

Kloning Power Gitar ROLAND SuperCube60 memerlukan komponen yang tidak begitu banyak biaya yang terjangkau.

Pada rangkaian aslinya, SUPERCUBE 60 adalah amplifier gitar untuk pemain pemula maupun sudah PRO pada era 80-an lalu.

Menggunakan speaker 12 inch yang memungkinkan hasil suara gitar menjadi lebih jelas dan bening.

SCHEMATIC DIAGRAM

SCHEMATIC ASLI SUPER CUBE 60

Berikut ini adalah schematic asli dari SUPER CUBE 60:

schematic asli KLONING POWER GITAR ROLAND Super Cube 60

SCHEMATIC DIAGRAM GAMBAR ULANG

KLONING POWER GITAR ROLAND DENGAN 36VDC

Rancangan PCB untuk Power gitar ini adalah sebagai berikut.

TOP

BOTTOM

LAYOUT

3D

Kloningan dan schematic ROLAND juga ada di sini:

BLOG INI
YOHAN FROM INDONESIA
YOHAN GO_BLOG
