Kloning Power Quasi ELECTRONICA AS2050 adalah sebuah rancangan kloning dari sebuah Power Amplifier lawas dari negeri RUMANIA.
Power ini memerlukan tegangan Supply 36VDC dan menghasilkan output dibawah 100W untuk beban 8 Ohm.
Namun rangkaian ini memiliki fitur Servo Driver dan Over Current Protection walaupun menggunakan Final Power jenis Tunggal ( Quasi ).
SCHEMATIC DIAGRAM
RANCANGAN KLONING POWER Quasi ELECTRONICA AS2050 36VDC

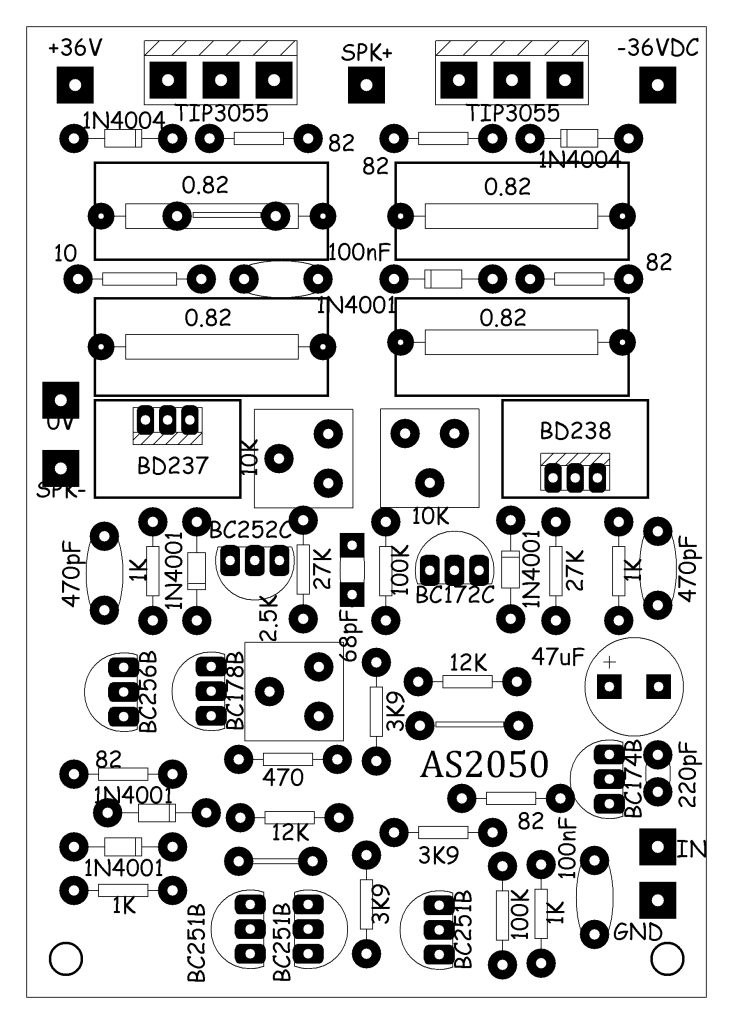

TOP

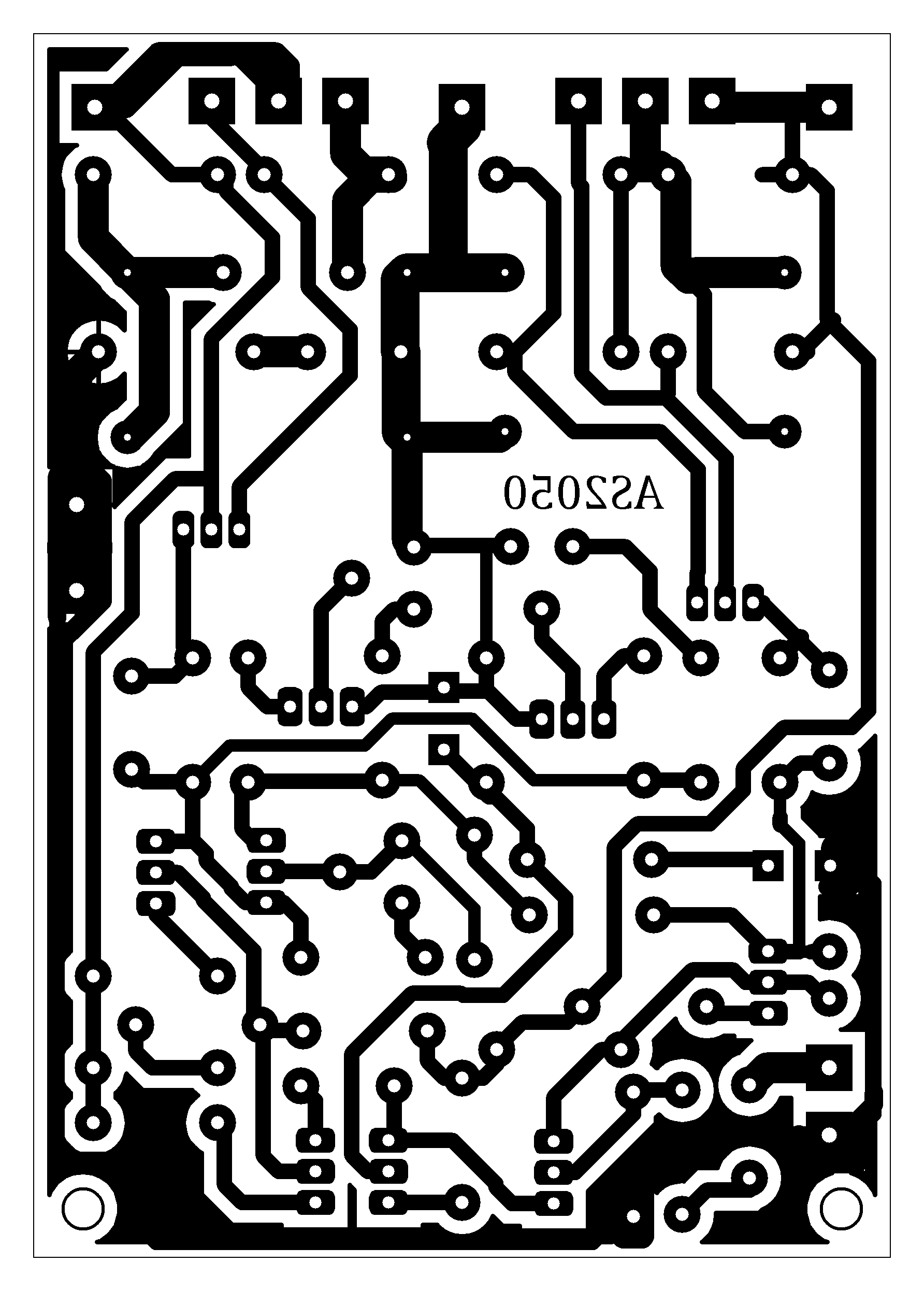

BOTTOM

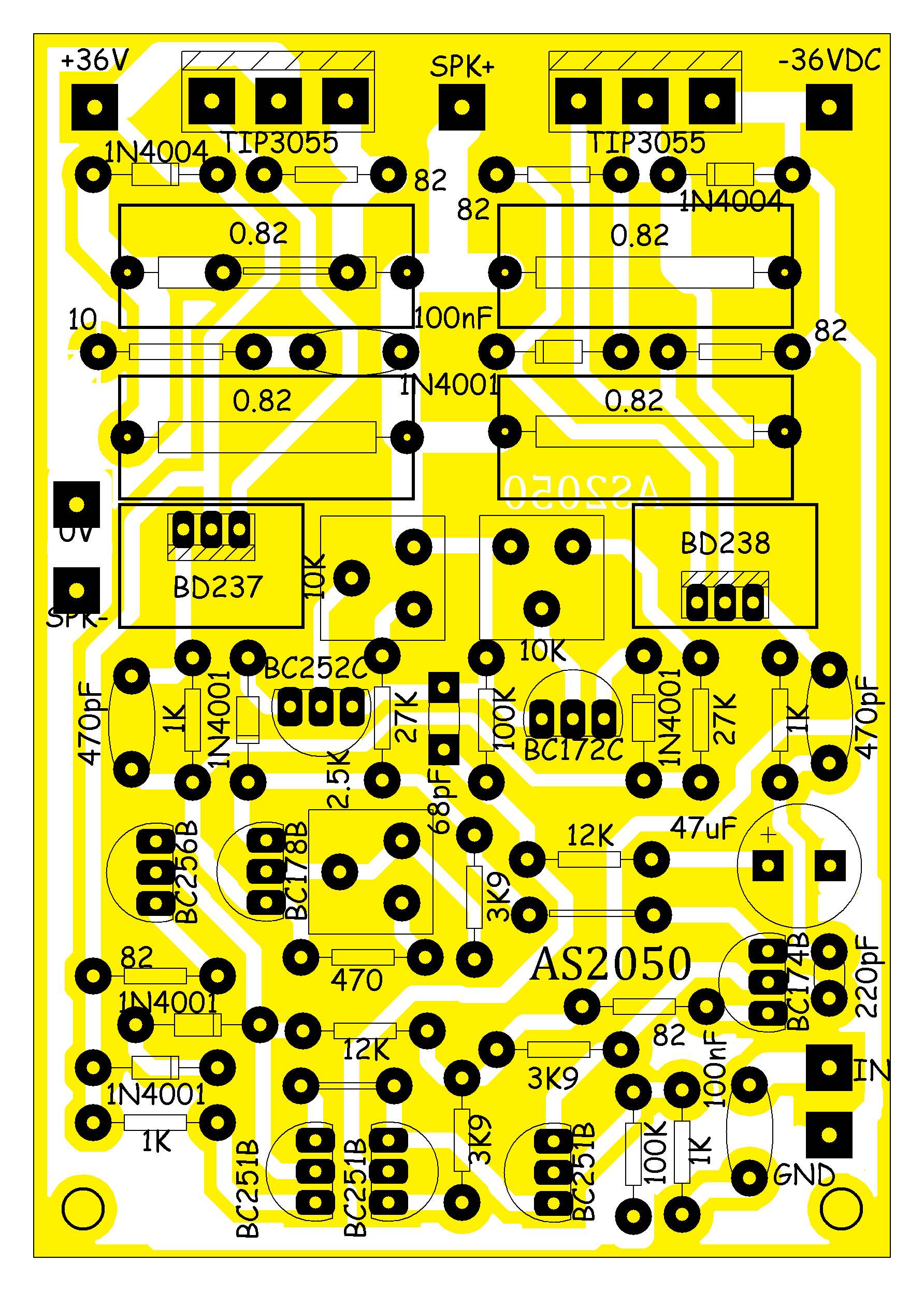

LAYOUT

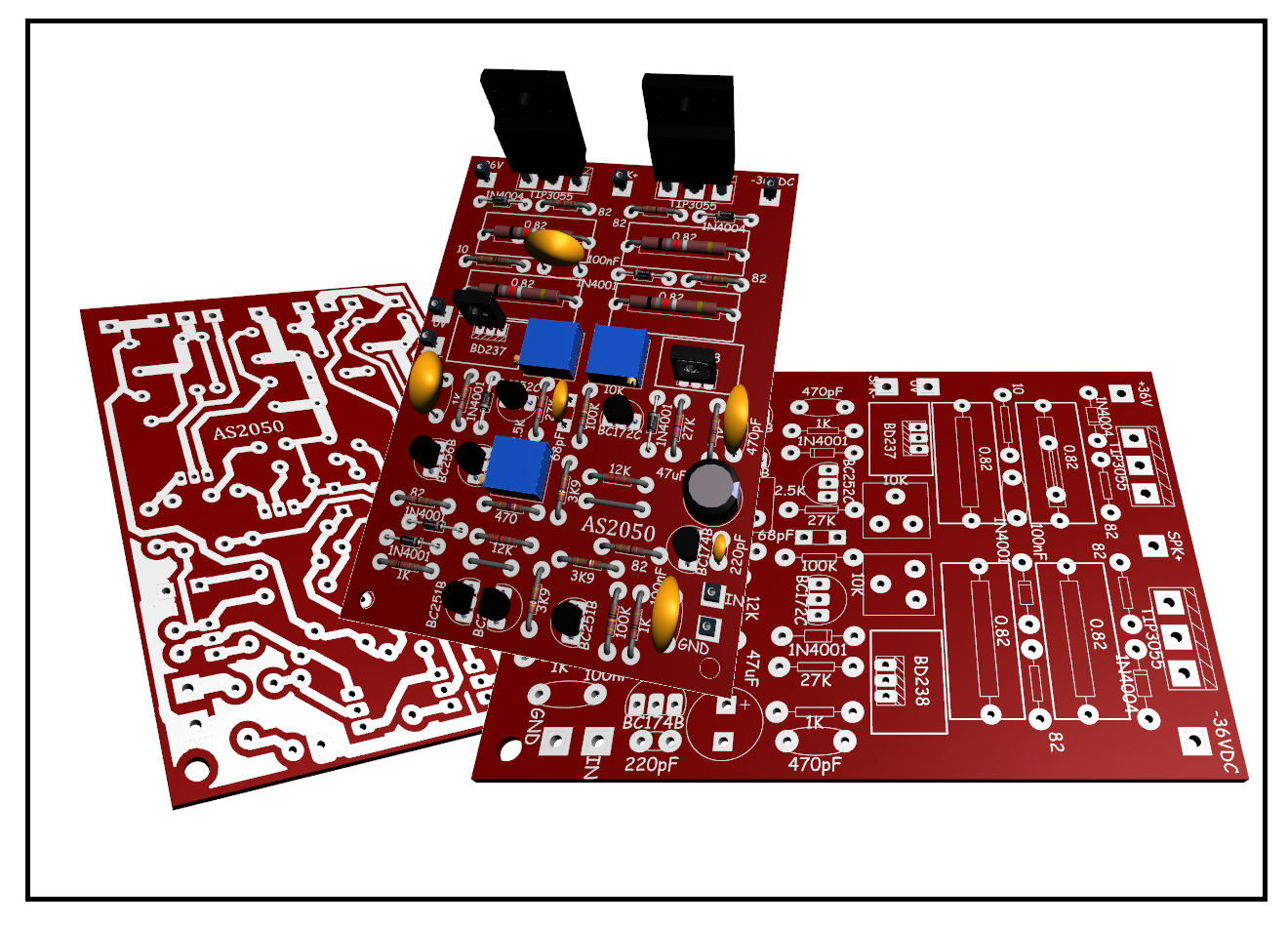

3D
