Kloning Power KENWOOD KR4200 26V adalah rancangan Power Kloningan sebuah radio dengan Amplifier buatan KENWOOD era 80-an lalu.
Pada servis Manual aslinya, Radio dengan Power Amplifier di dalamnya ini memiliki kemampuan output hingga 19Watt pada beban 8 Ohm dan 38W pada 4 Ohm.
Dengan skema yang lumayan sederhana dan komponen yang terjangkau, sepertinya membikin kloningan Power ini masih masuk akal untuk anda lakukan.
SCHEMATIC DIAGRAM
SCHEMATIC AWAL
SCHEMATIC GAMBAR ULANG
RANCANGAN KLONING POWER KENWOOD KR4200 26V
TOP
BOTTOM

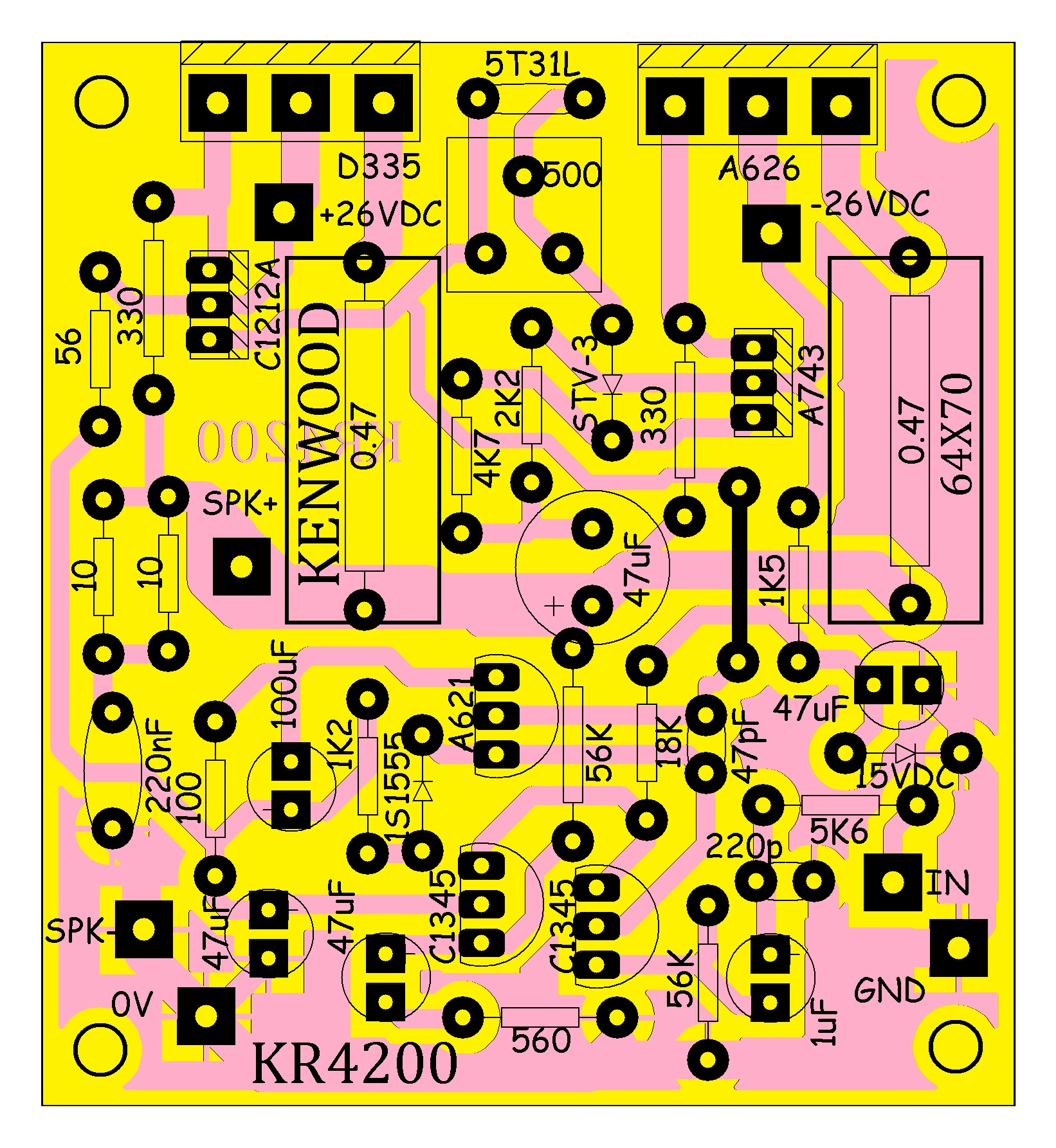

LAYOUT
3D
Belum tersedia
