Kloning Power Quasi ROTEL RX402 adalah sebuah rancangan kloning pada sebuah Power Amplifier buatan ROTEL era 70-an lalu yang menggunakan transistor Final Quasi NPN berbentuk jengkol kecil.
Transistor Final pada Power Amplfieir ini berbentuk mini TO-3 atau seperti 2n3055 namun berbentuk mini.
Tentu saja output dissipasi dari transistor Final ini tidak sebesar 2N3055.
SCHEMATIC DIAGRAM

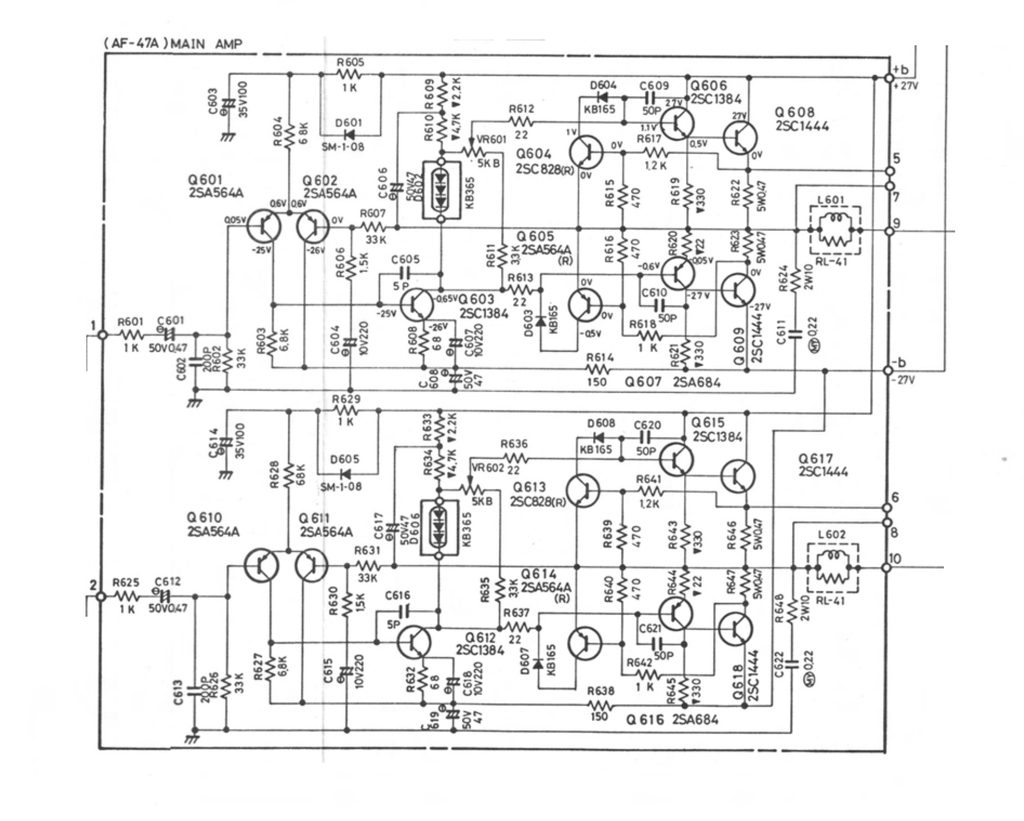

SCHEMATIC ASLI

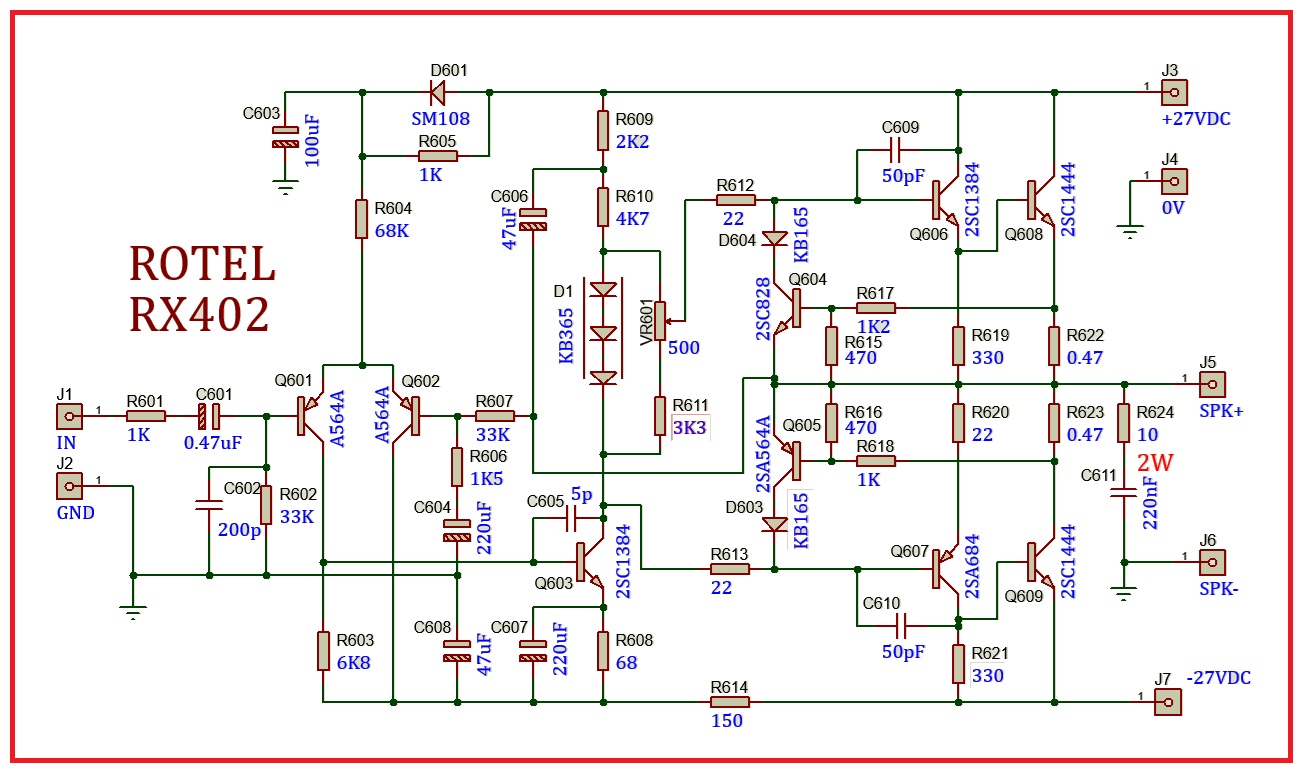

SCHEMATIC GAMBAR ULANG

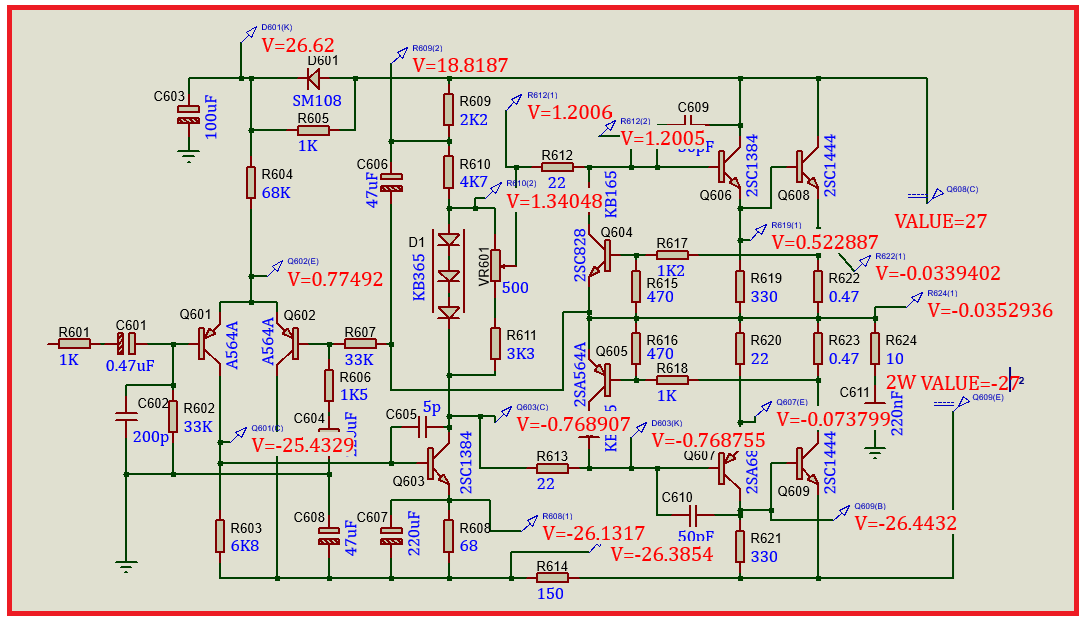

SIMULASI DC

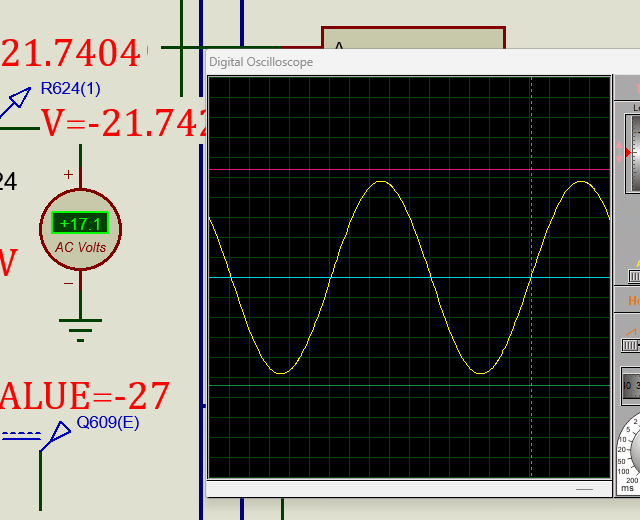

SIMULASI SINUS
RANCANGAN KLONING POWER QUASI ROTEL RX402 27VDC
berikut adalah gambar hasil LAyout dari PCB RX402

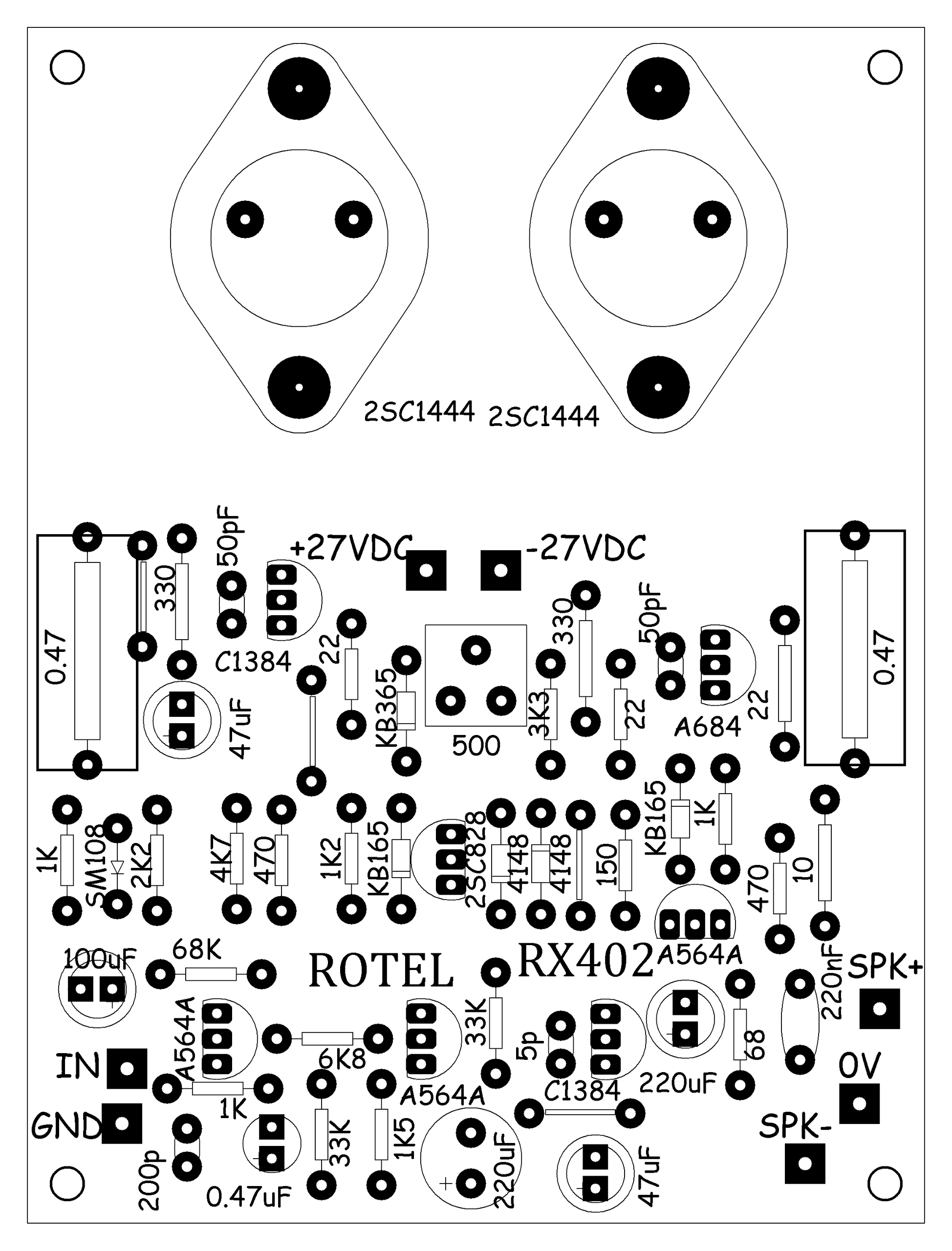

TOP

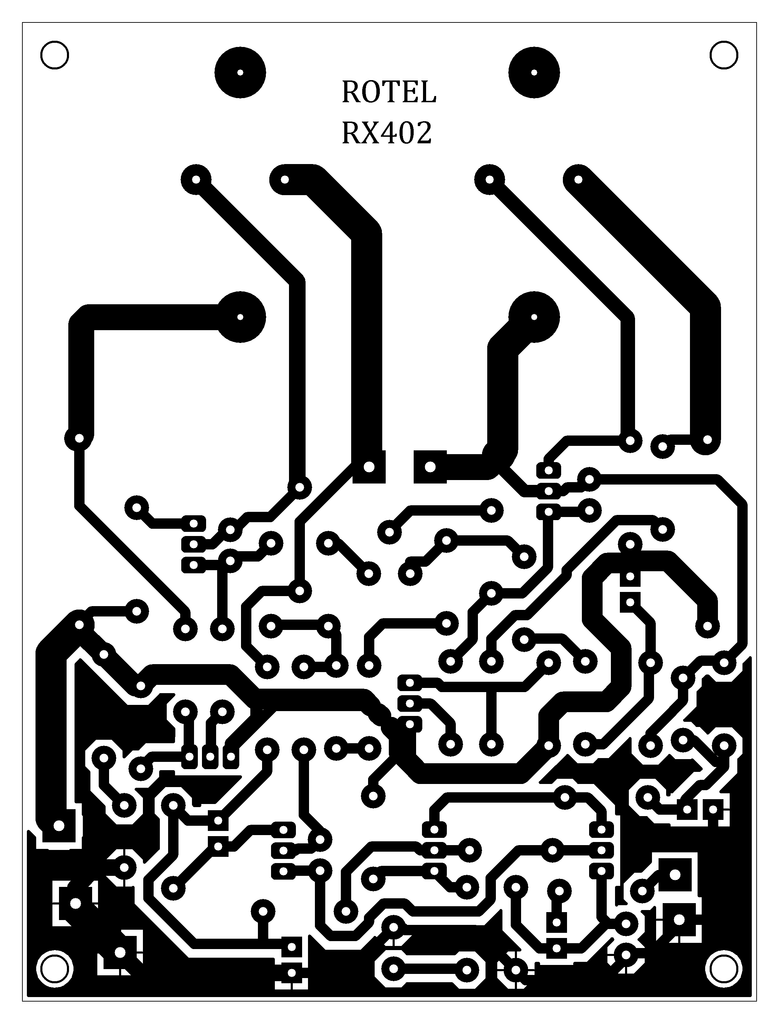

BOTTOM

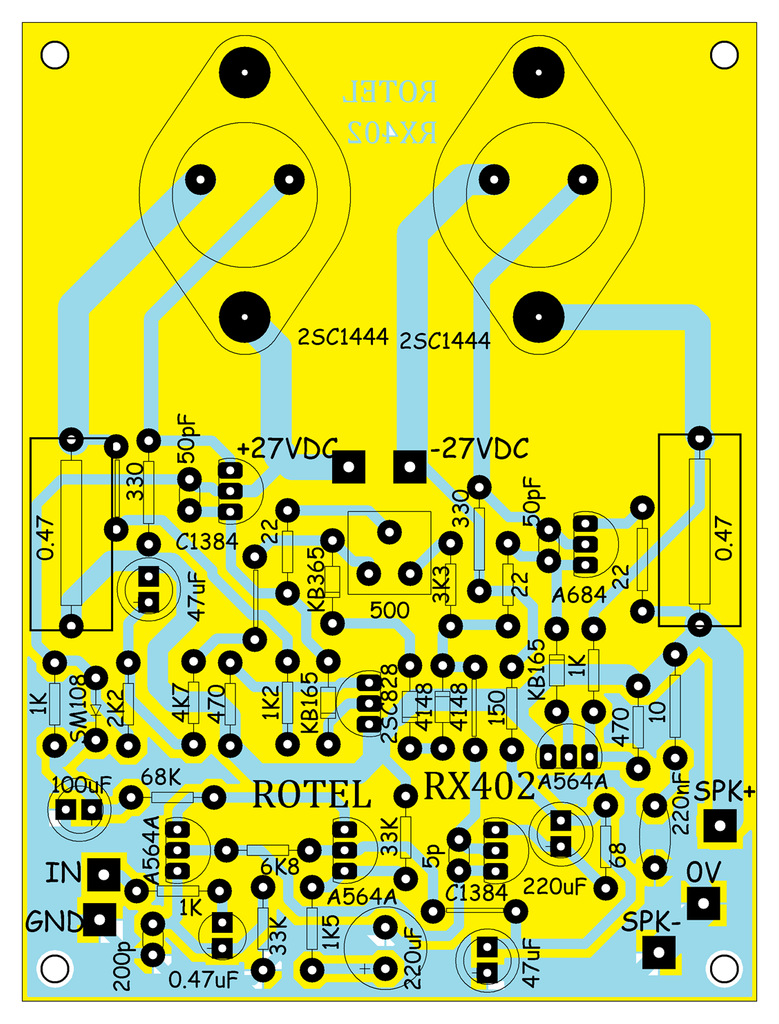

LAYOUT

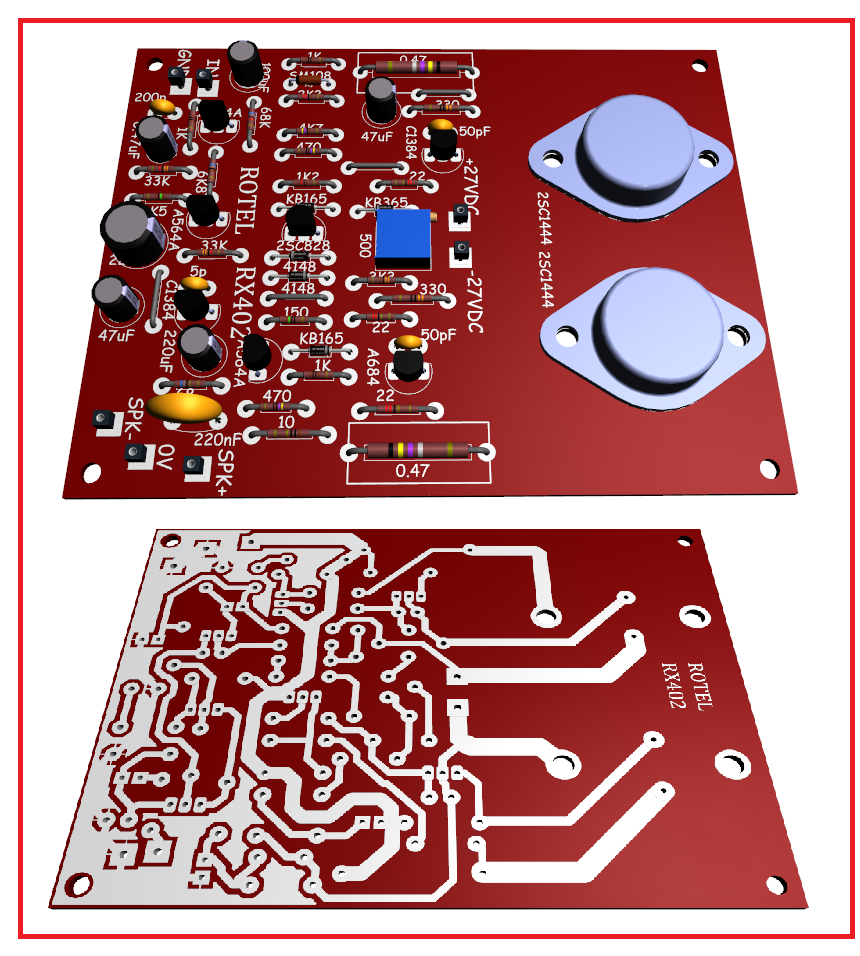

3D
LINKS
Kloningan dan Schematic Diagram ROTEL lainnya di sini:
