Modif Power TEF 65V JVC JAS8 adalah rancangan modifikasi dan menambah fitur TEF pada produk amplifier buatan JVC pada era 70-an lalu.
Dengan menambahkan fitur TEF, maka diharapkan amplifier ini akan mampu bekerja pada tegangan supply 65VDC simetris serta mampu melayani beban speaker hingga 4 Ohm.
SCHEMATIC DIAGRAM
Schematic Diagram yang asli saya dapatkan dari Servis Manual produk ini.

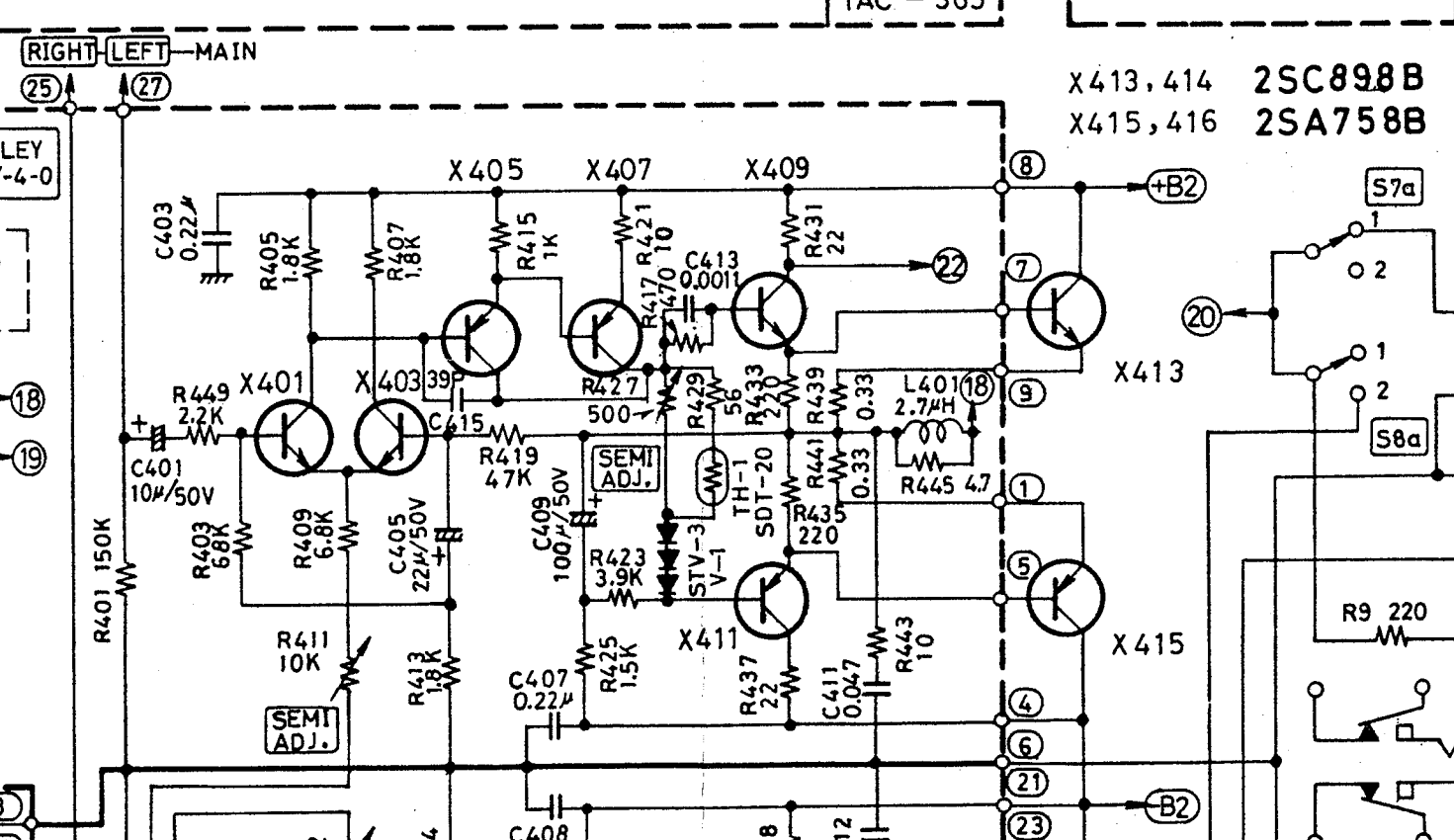

SCHEMATIC ASLI
Rangkaian di atas lumayan sederhana dan membikin saya penasaran untuk membikin kloningannya.

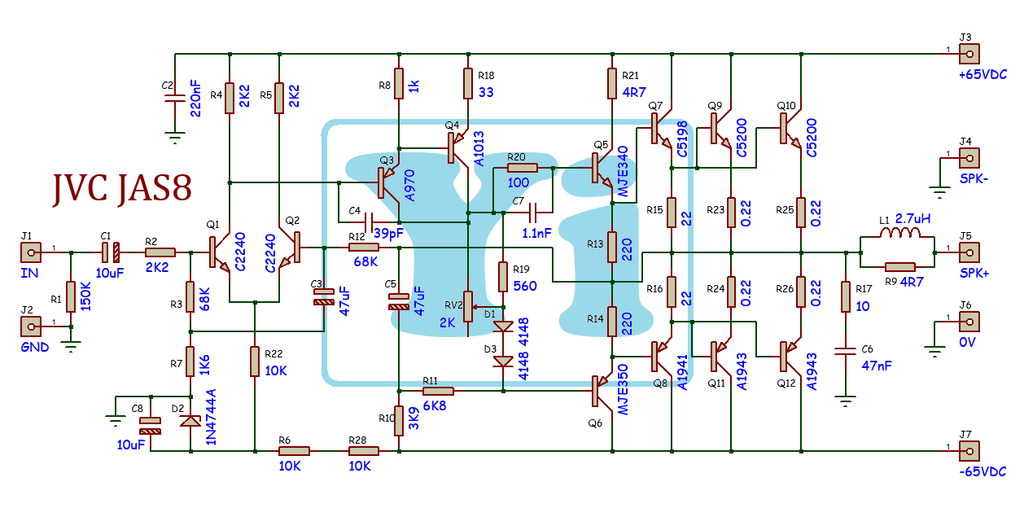

SCHEMATIC GAMBAR ULANG
Selanjutnya hasil gambar ulang menjadi seperti berikut ini.

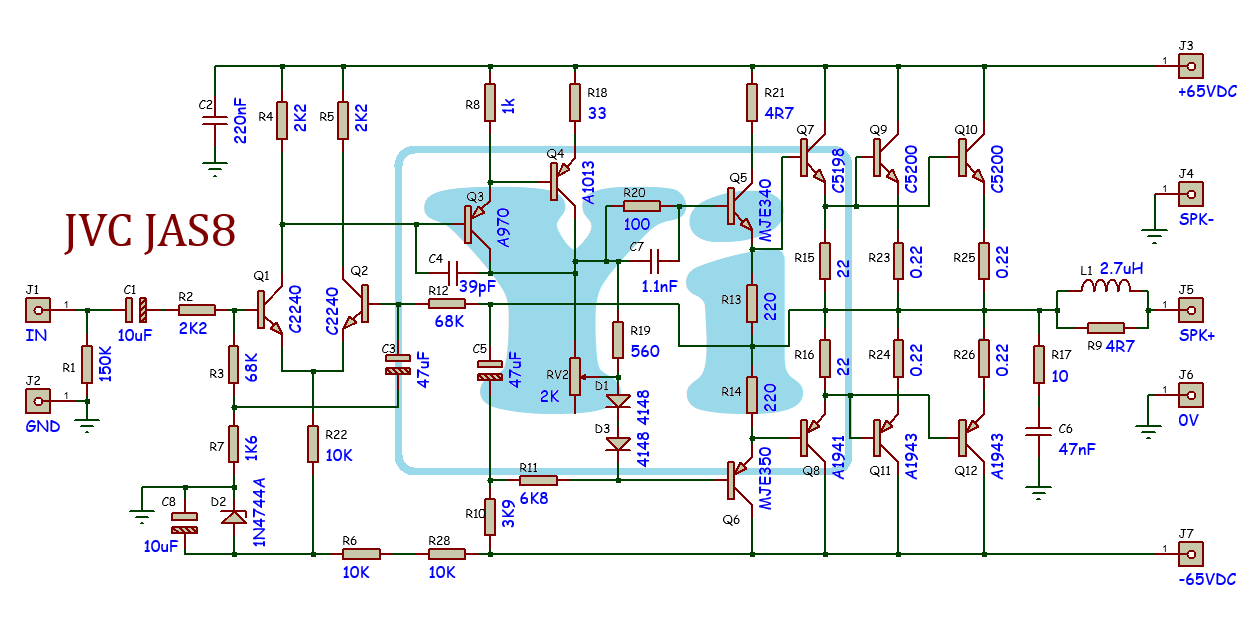

KLONING DAN MODIF POWER TEF 65V JVC JAS8

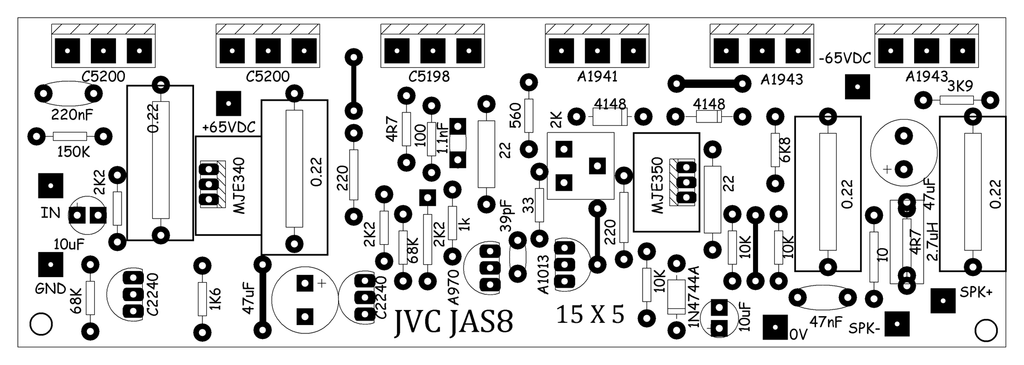

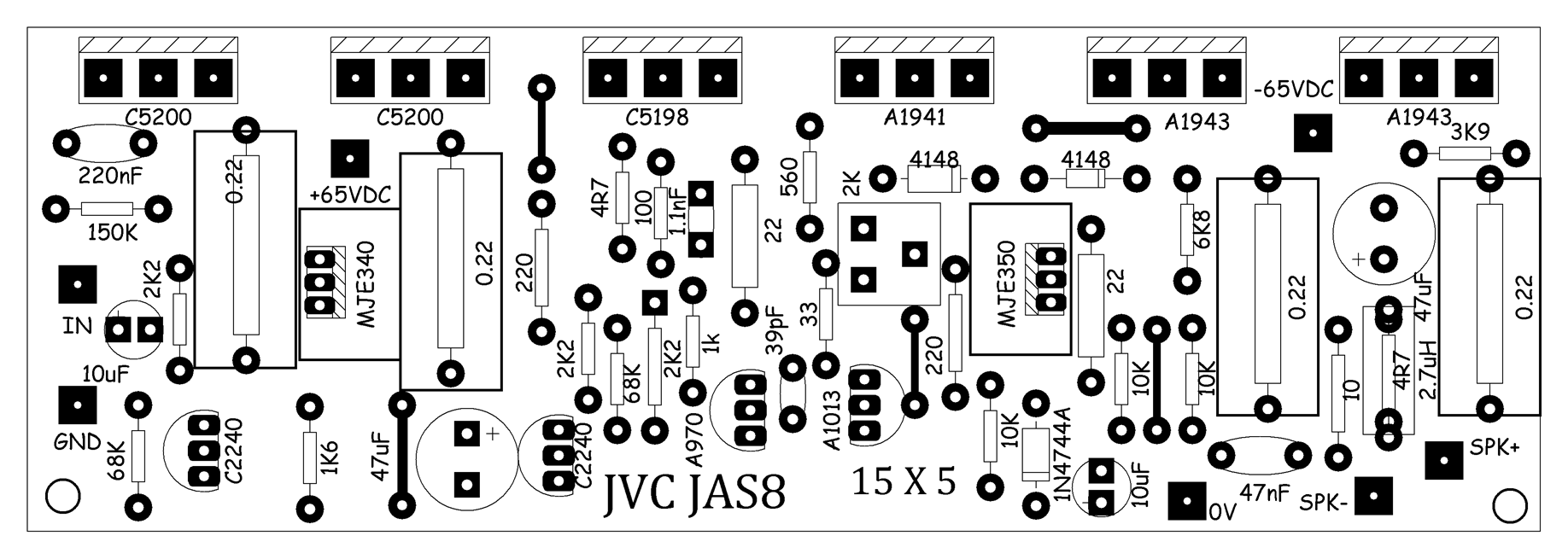

TOP

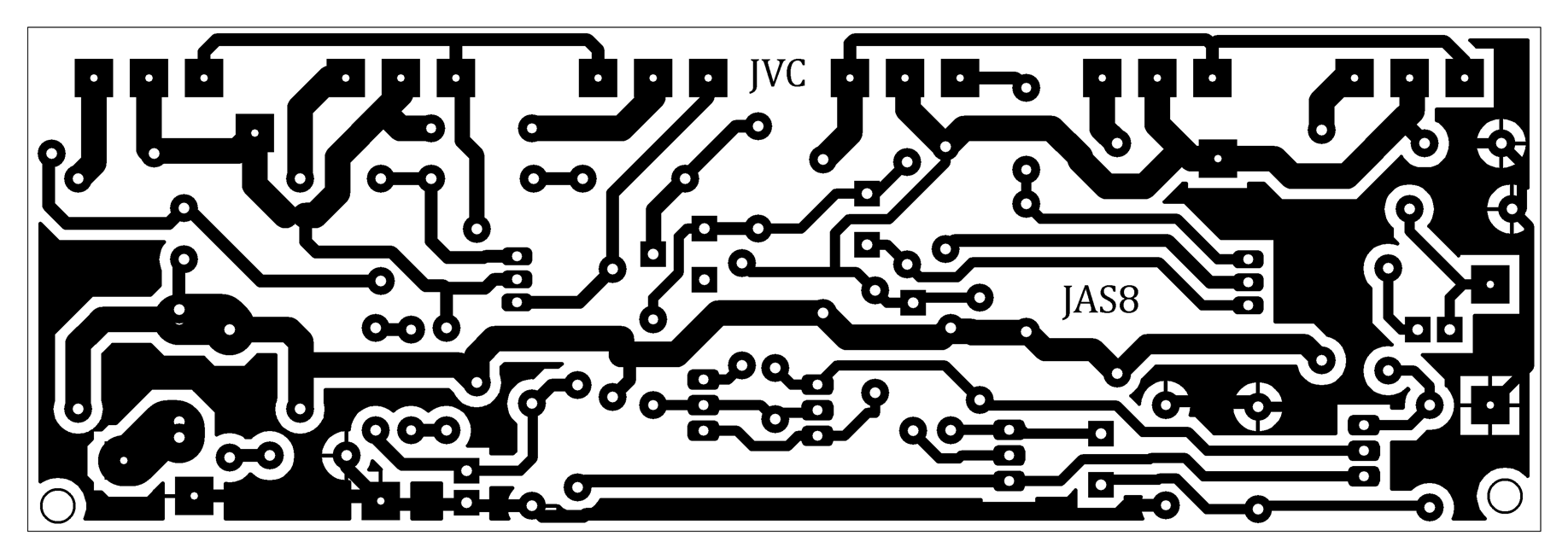

BOTTOM

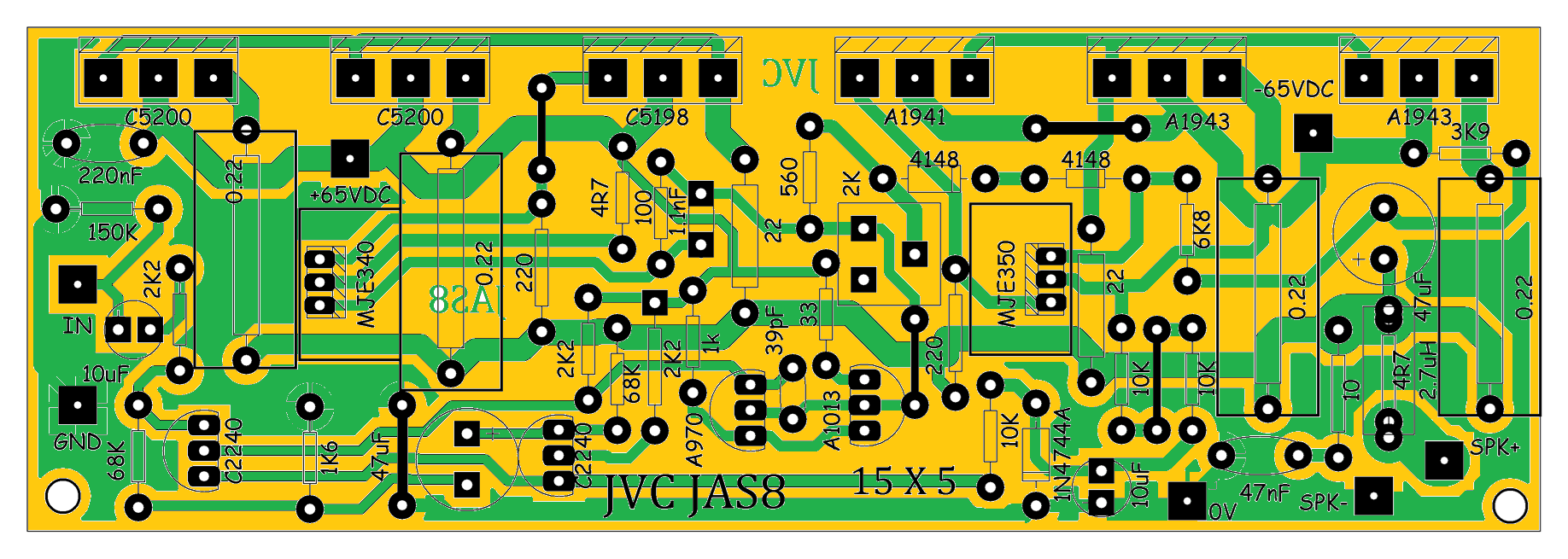

LAYOUT

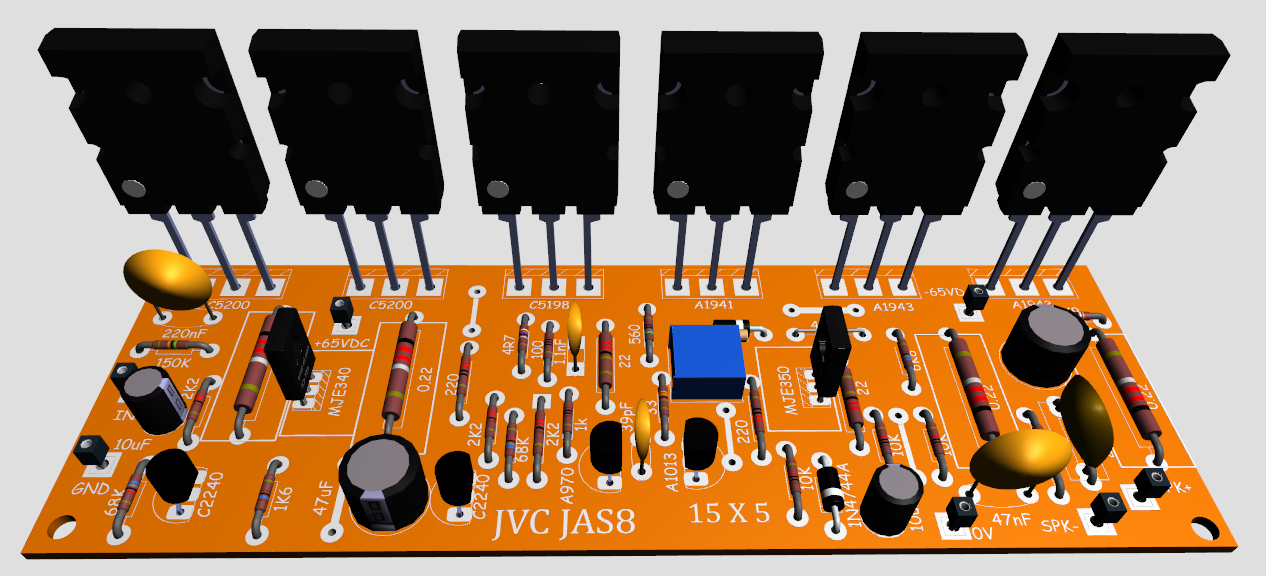

3D
LINKS
Schematic Diagram dan Klonigan JVC yang lain ada di sini:
