Modifikasi TEF KENWOOD KA72 bermaksud untuk menaikkan tegangan Supply menjadi lebih tinggi namun untuk mengejar output yang sangat besar.
Pada skema aslinya rangkaian KA72 hanya menggunakan tegangan supply 35VDc simetris.
Pada modifikasi kali ini saya mencoba untuk menaikkan tegangan supply ke angka 65VDc simetris dengan target output sekitar 350W pada beban 4 Ohm.
SCHEMATIC DIAGRAM

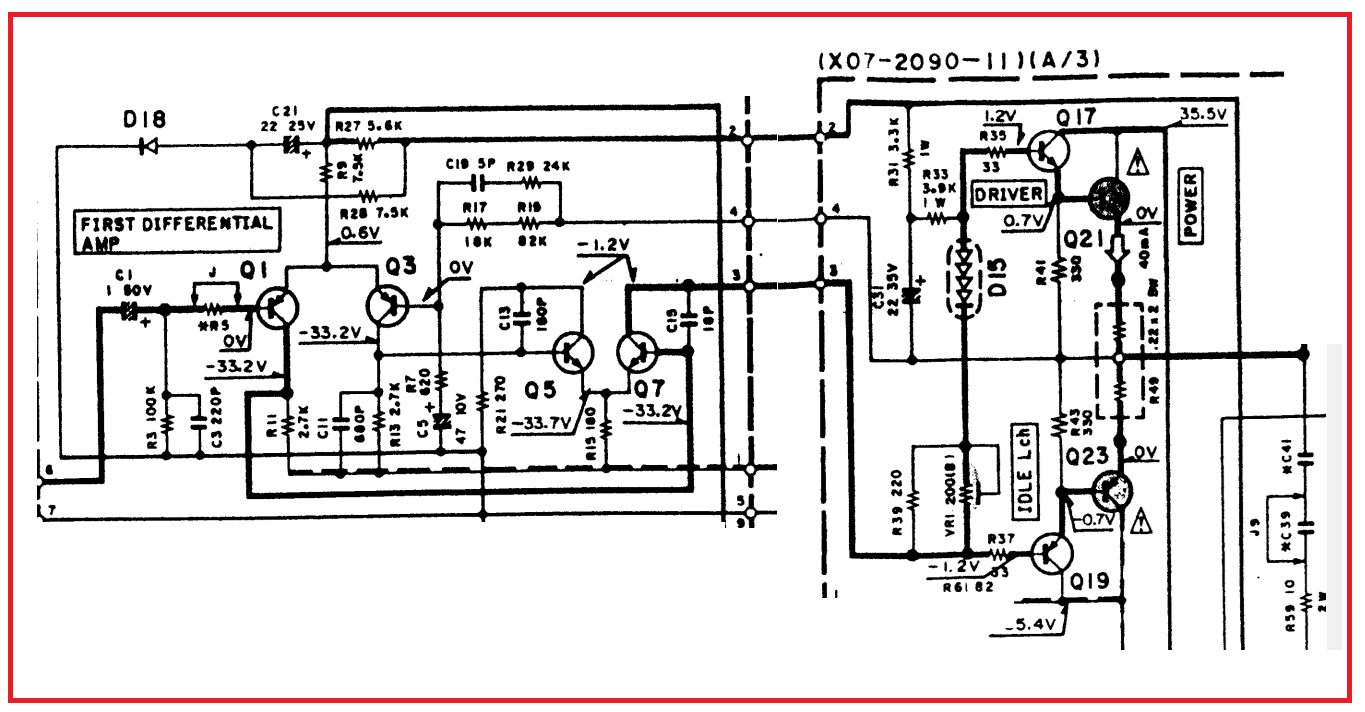

SCHEMATIC ASLI

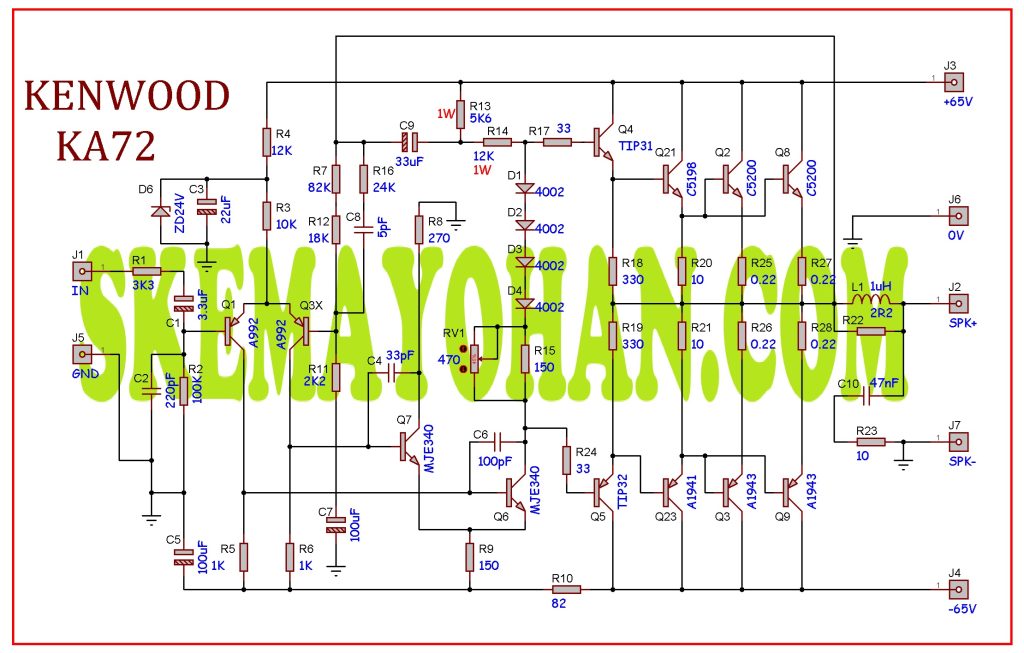

SCHEMATIC GAMBAR ULANG
KLONING POWER DAN MODIFIKASI TEF KENWOOD KA72

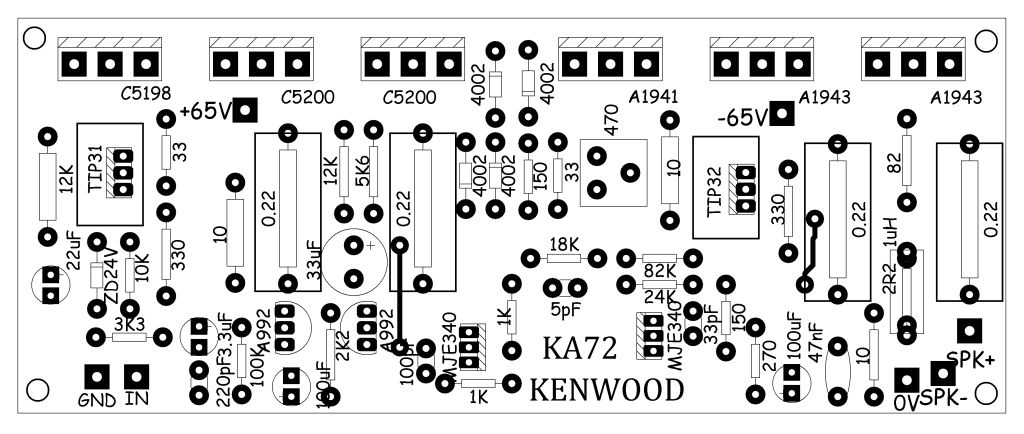

TOP

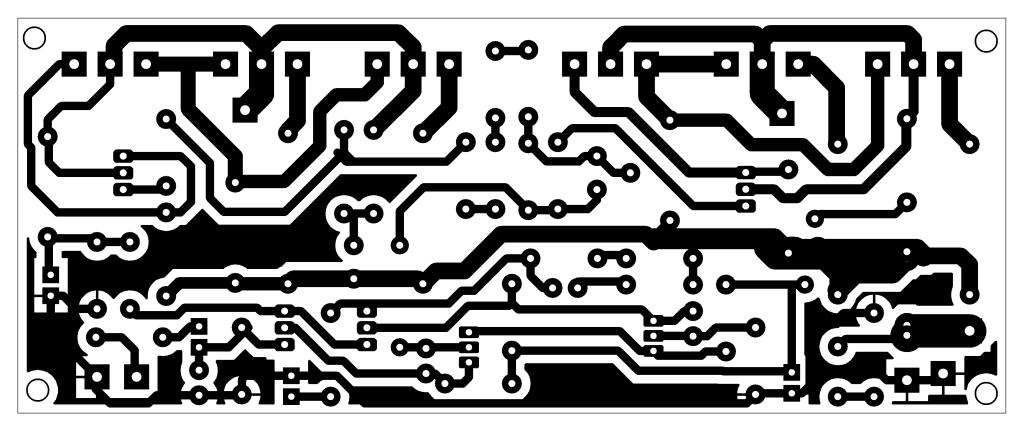

BOTTOM

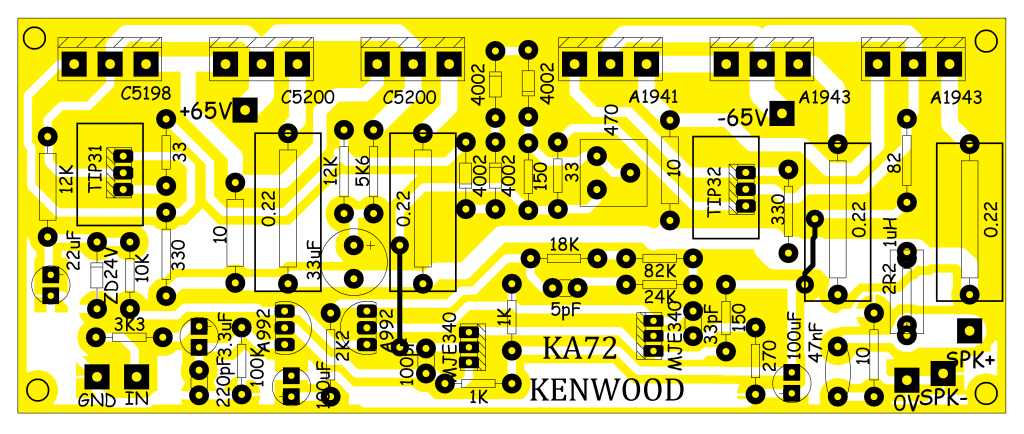

LAYOUT

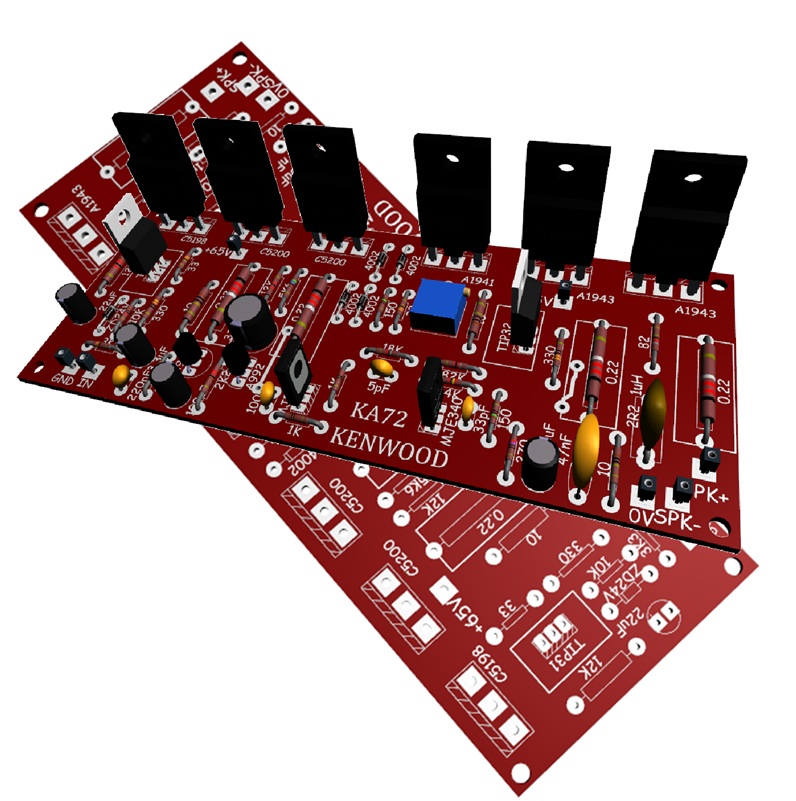

3D
LINKS
Kloningan maupun schematic merk KENWOOD lainnya juga ada di sini:
