KLONING POWER SIMETRIS FISHER CA62

Ditulis pada oleh
Balas

Kloning Power Simetris FISHER CA62 adalah sebuah rancangan membikin kloning power simetris buatan FISHER seri 62 pada era 80 lalu.

Power Amplifier dengan gaya simetris labih bagus capaian audionya daripada amplifier bergaya Asimetris yang mengandalkan elco Boostrap maupun Sumber arus Stabil.

Pada tulisan ini saya membikin rangkaian menjadi lebih besar dalam daya keluaran dan tegangan Supply ke rangkaiannya.

SCHEMATIC DIAGRAM

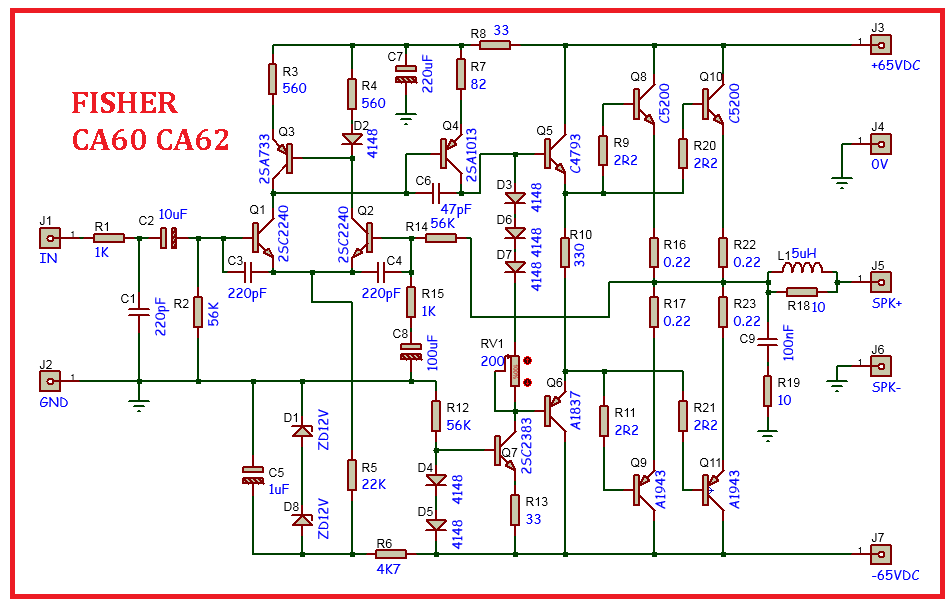

Berikut adalah hasil gambar ulang dari FISHER CA62

gambar ulang KLONING POWER SIMETRIS FISHER

x

RANCANGAN KLONING POWER SIMETRIS FISHER

Hasil rancangan Layout Top, Bottom, PCB dan penampakan 3D.

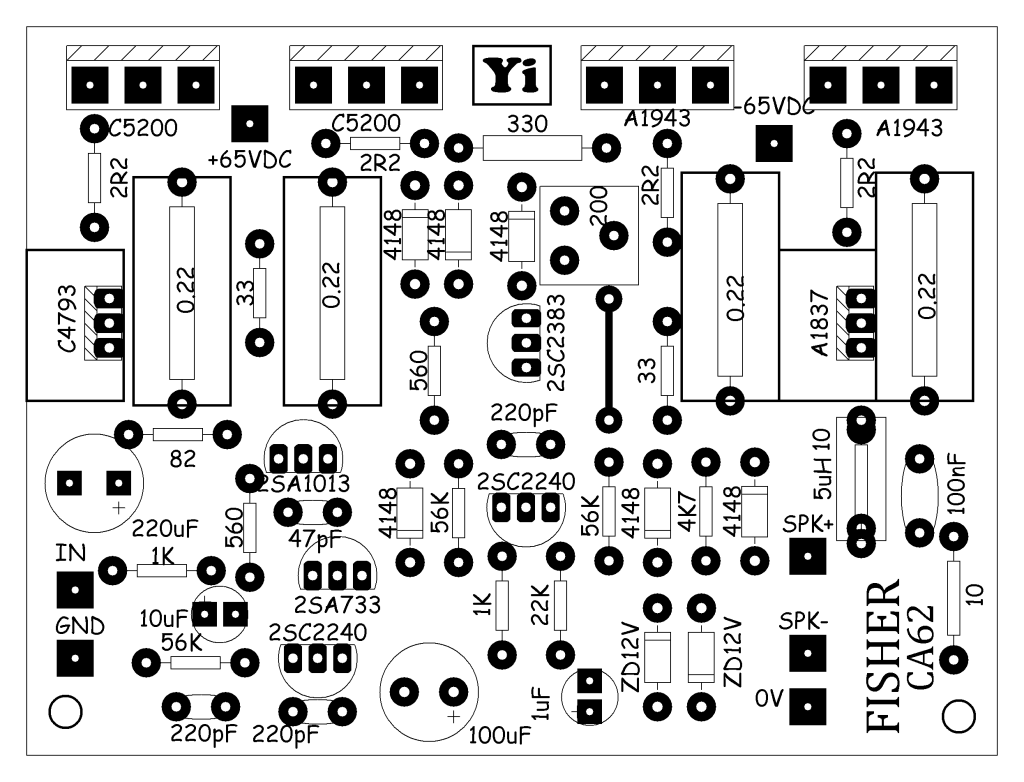

TOP

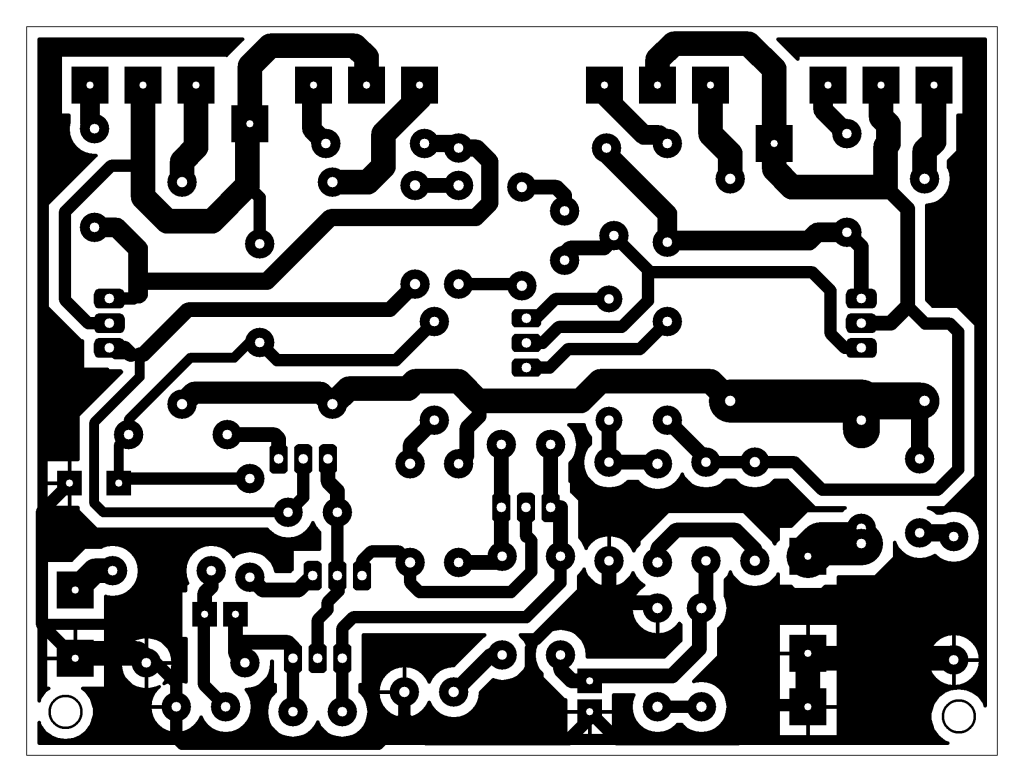

BOTTOM

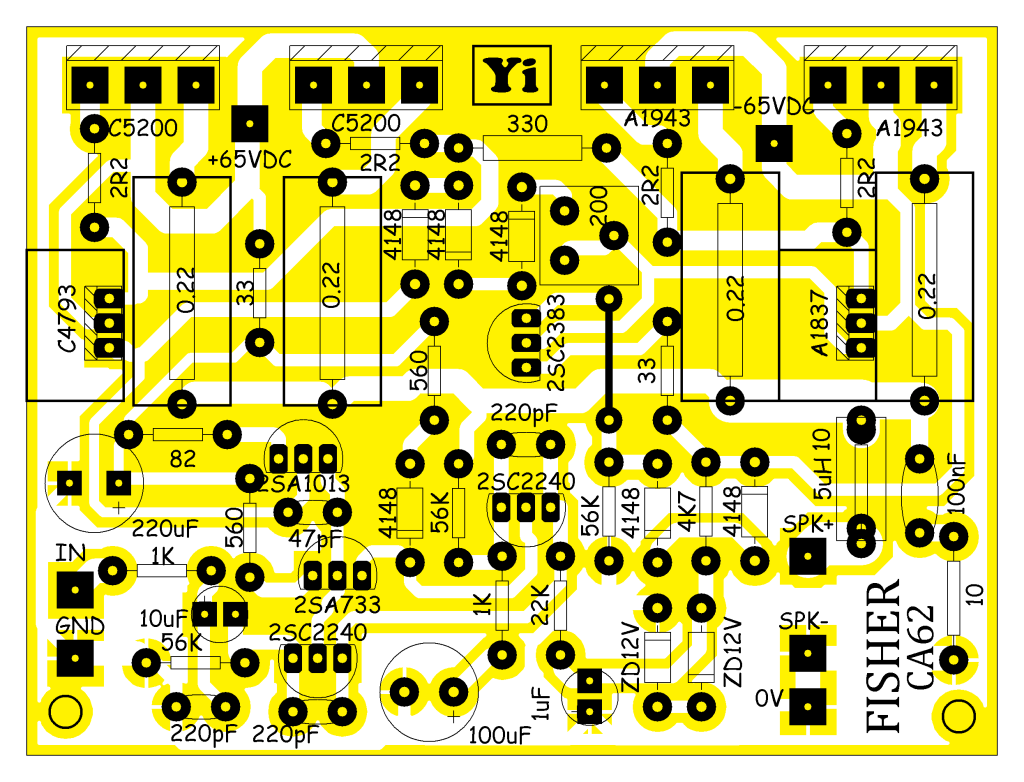

LAYOUT

3D

Tidak tersedia

PERKIRAAAN BIAYA KLONING

Di bawah ini adalah tabel estimasi biaya bikin kit Modul KLONING POWER SIMETRIS FISHER CA62 ini.

Satuan harga adalah dalam Ribu Rupiah.

ESTIMASI BIAYA
Komponen Qty U Rp harga
PCB 1 lbr 14 14,0
R 0.5W 18 pcs 0,1 1,8
R 1W 3 pcs 0,3 0,9
R 5W 4 pcs 0,5 2,0
C keramik 1 4 pcs 0,1 0,4
C keramik 2 0 pcs 0,6 0,0
C milar 1 0 pcs 0,1 0,0
C milar 2 1 pcs 0,4 0,4
Diode 1 7 pcs 0,1 0,7
Diode 2 0 pcs 0,3 0,0
D Zener 2 pcs 0,4 0,8
Elco 1 2 pcs 0,3 0,6
Elco 2 2 pcs 0,6 1,2
Elco 3 0 pcs 1,2 0,0
Trimpot 1 pcs 1 1,0
Tr Preamp 2 pcs 0,5 1,0
Tr VAS 2 pcs 0,5 1,0
Tr Servo 0 pcs 1 0,0
Tr Driver 2 pcs 1 2,0
Tr Final 2 Set 25 50,0
HS 10cm 1 pcs 20 20,0
Baut + mika 4 pcs 0,2 0,8
Timah 2 Mtr 3 6,0
Listrik 1 kWH 1,5 1,5
Fee Rakit 1 set 5 5,0
0,0
0,0
0,0
Total 111,1

Semisal anda membikin versi Driver saja tanpa Transistor Final dan Pendingin maka ketemu sekitar Rp.40,3 ribu. Sangat terjangkau.

LINKS

Kloningan FISHER lainnya bisa anda lihat DI SINI.

Schematic FISHER juga bisa anda cari di YOHAN FROM INDONESIA dan YOHAN GO BLOG.

KLONING POWER GAIN TINGGI KENWOOD KA75

Ditulis pada oleh
Balas

Kloning Power Gain Tinggi KENWOOD KA75 bisa juga anda buat karena rangkaian yang lumayan sederhana dan hasil audio yang lumayan.

Saya berani katakan ini adalah Powr dengan GAIN tinggi karena perbandingan resistor Feedback terhadap resistor input adalah melebihi nilai tegangan supplai.

Umumnya, faktor GAIN dari sebuah power amplifier adalah antara 0,5x nilai tegangan supply hingga 1,0x tegangan supply.

Pada rangkaian ini faktor GAIN adalah 82K/560 = 146X. Sangat besar.

Ini berarti input rangkaian ini tidak perlu 1Vrms maupun 0,7Vrms untuk mencapai output maksimum.

Sinyal 0,3Vrms sudah cukup untuk mencapai angka maksimum 47Vp-p atau 33Vrms.

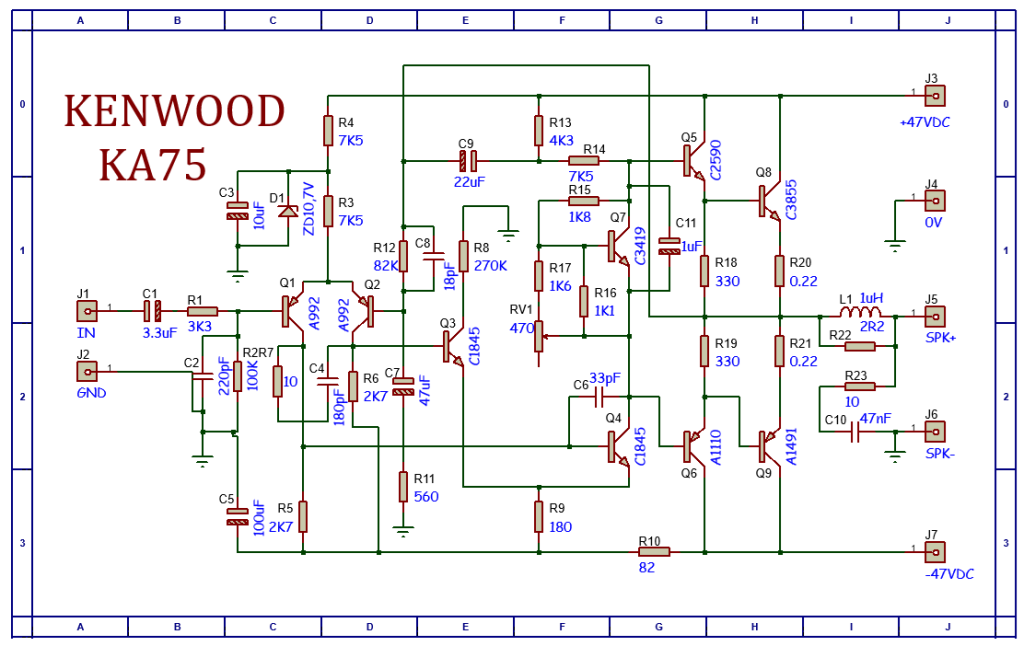

SCHEMATIC DIAGRAM KLONING POWER GAIN TINGGI KA75

Berikut adalah schematic Diagram KENWOOD KA75 hasil gambar ulang

gambar ulang KLONING POWER GAIN TINGGI KENWOOD KA75

Dari schematic ini anda bisa lihat jika komponen yang terlibat adalah masih umum, dengan tugas transistor sebagai berikut:

Q1, Q2: A992 , preamplifier

Q3,Q4: Penguat tegangan common emitor,

Dari skema ini saya mencurigai ada nilai komponen resistor yang agak aneh pada R8 untuk transistor penguat tegangan Q3. Nilai 270K bagi saya termasuk terlalu besar. Apakah sang Drafter salah gambar?

Q7 : Servo Driver,

Q5,Q6: Driver Amplifier,

Q8, Q9: Final Power,

KLONING

Rancangan kloning Power ini saya buatkan sisi Atas, Bawah, Layout dan tampilan 3D.

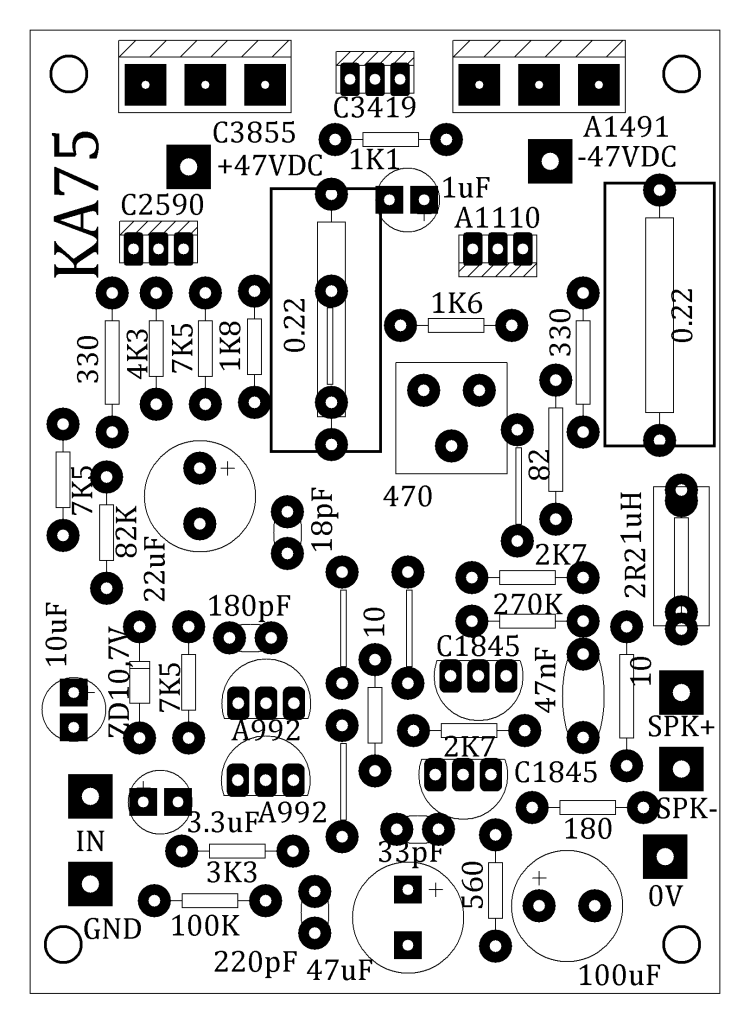

TOP

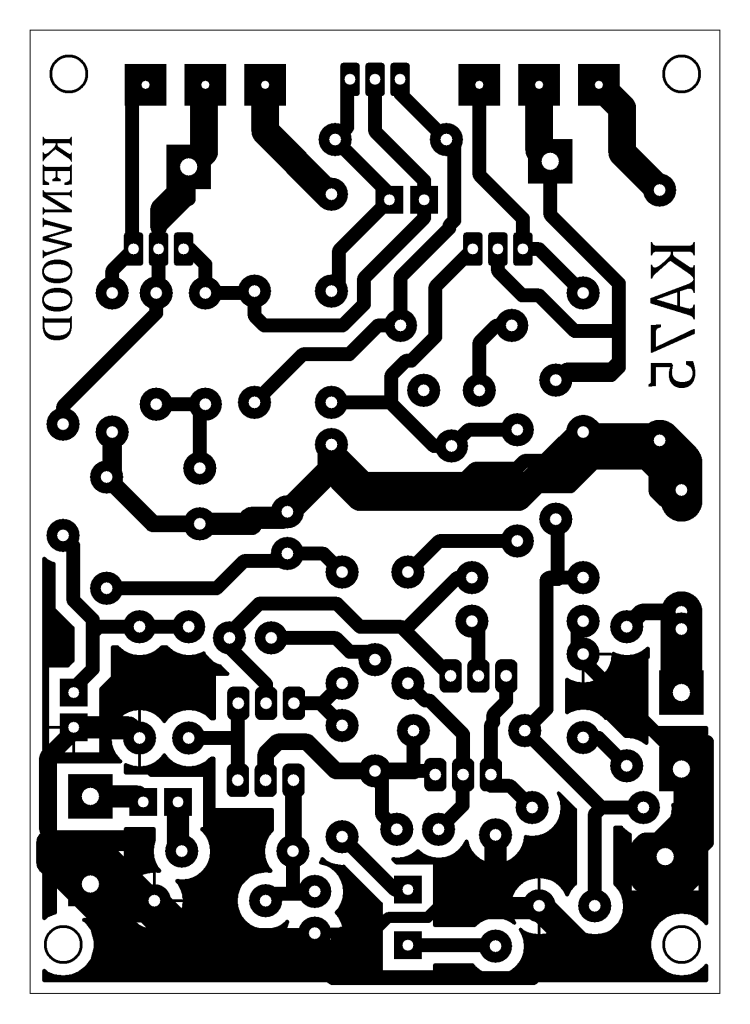

BOTTOM

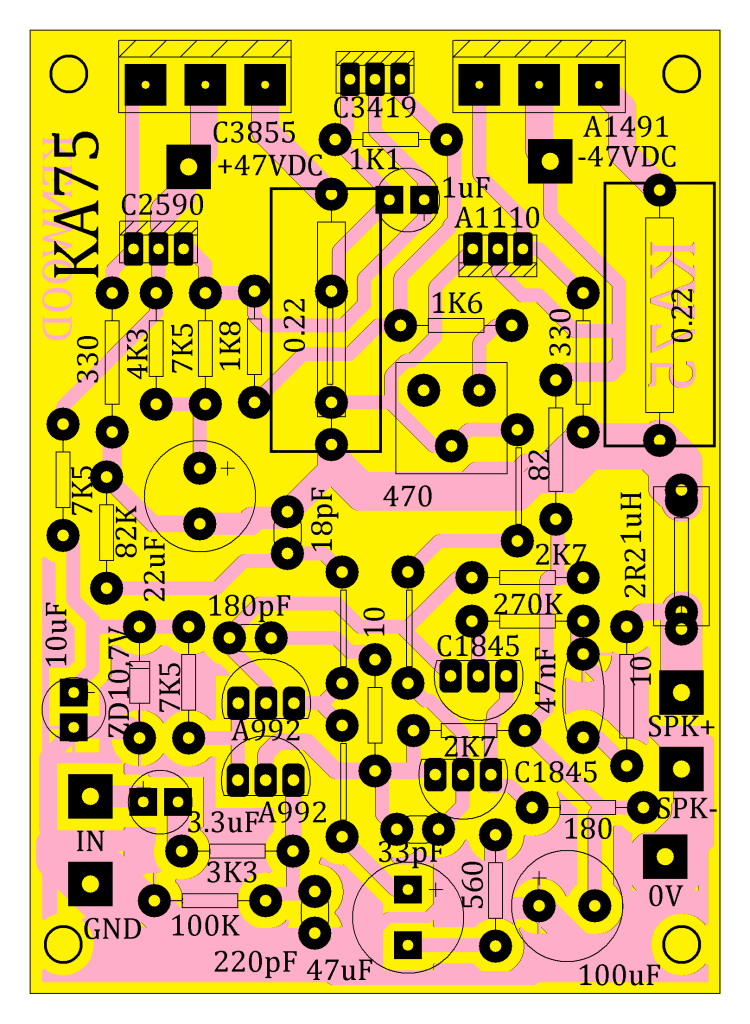

LAYOUT

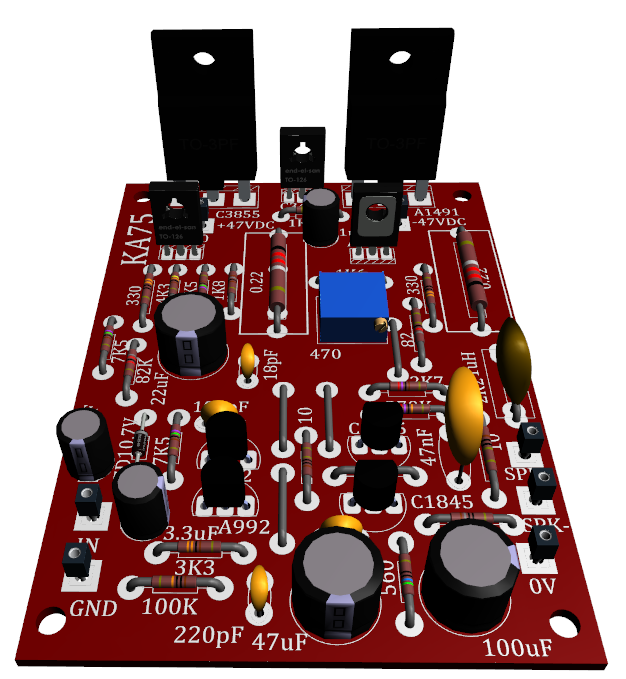

TAMPILAN 3D

Biaya:

Komponen Qty Rp / pc(s) harga
R 0.5W 20 0,1 2,0
R 1W 1 0,3 0,3
R 5W 2 0,5 1,0
C keramik 1 3 0,1 0,3
C keramik 2 3 0,6 1,8
C milar 1 2 0,1 0,2
C milar 2 2 0,4 0,8
Diode 1 3 0,1 0,3
Diode 2 2 0,3 0,6
D Zener 1 0,4 0,4
Elco 1 3 0,3 0,9
Elco 2 3 1 3,0
Elco 3 1 2 2,0
Tr Preamp 2 0,5 1,0
Tr VAS 2 0,5 1,0
Tr Servo 1 1 1,0
Tr Driver 2 1 2,0
Tr Final 2 7 14,0
Heatsink 1 20 20,0
Baut + mika 2 0,2 0,4
Timah 2 3 6,0
PCB 1 20 20,0
Listrik 1 0,5 0,5
Manpower 1 10 10,0
0,0
0,0
0,0
Total 89,5

LINKS

Kloningan KENWOOD lainnya dalam blog ini ADA DI SINI.

Schematic KENWOOD juga ada di YOHAN FROM INDONESIA dan YOHAN GO BLOG.
