Kloning Power Extreme AV3009AF 36V adalah sebuah rancangan kloning Power Amplifier buatan negeri Philipina merk EXTREME seri AV3009AF.
Selanjutnya seorang teknisi elektro dari negeri tersebut ada yang berhasil melakukan tracing schematic Diagram seksi Power Amplifier nya.
Kemudian dari gambar tangan tersebut, saya mencoba untuk menggambar vresi software untuk bisa menjadi sebuah Layout PCB.
Table of Contents
SCHEMATIC DIAGRAM

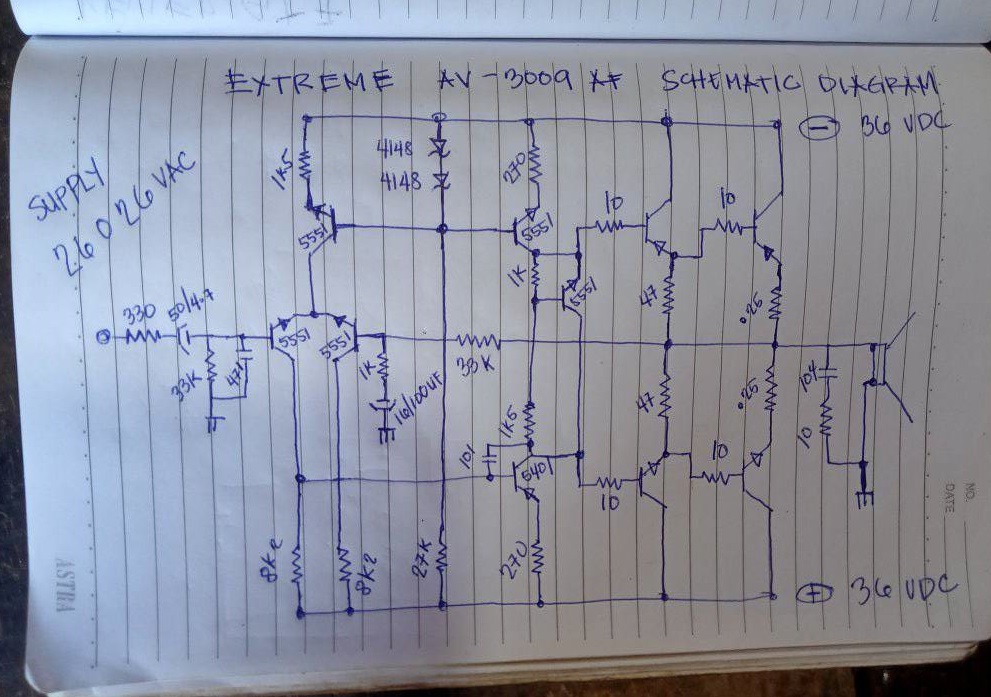

SCHEMATIC GAMBAR TANGAN

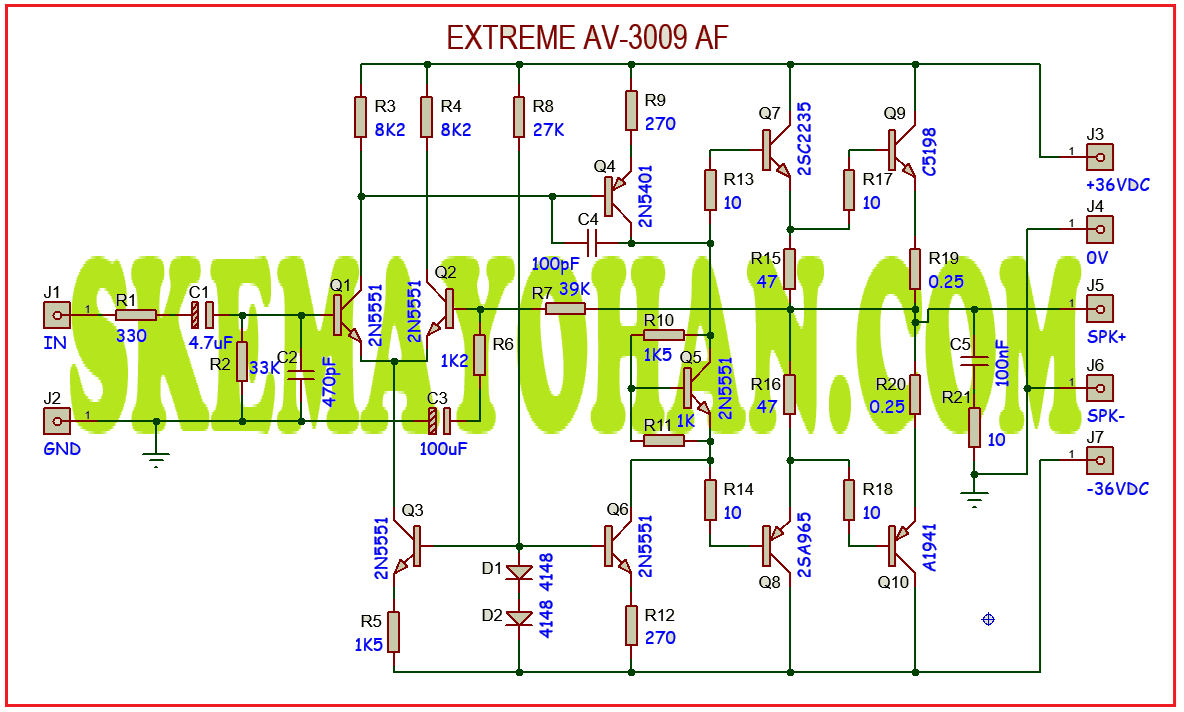

SCHEMATIC GAMBAR ULANG

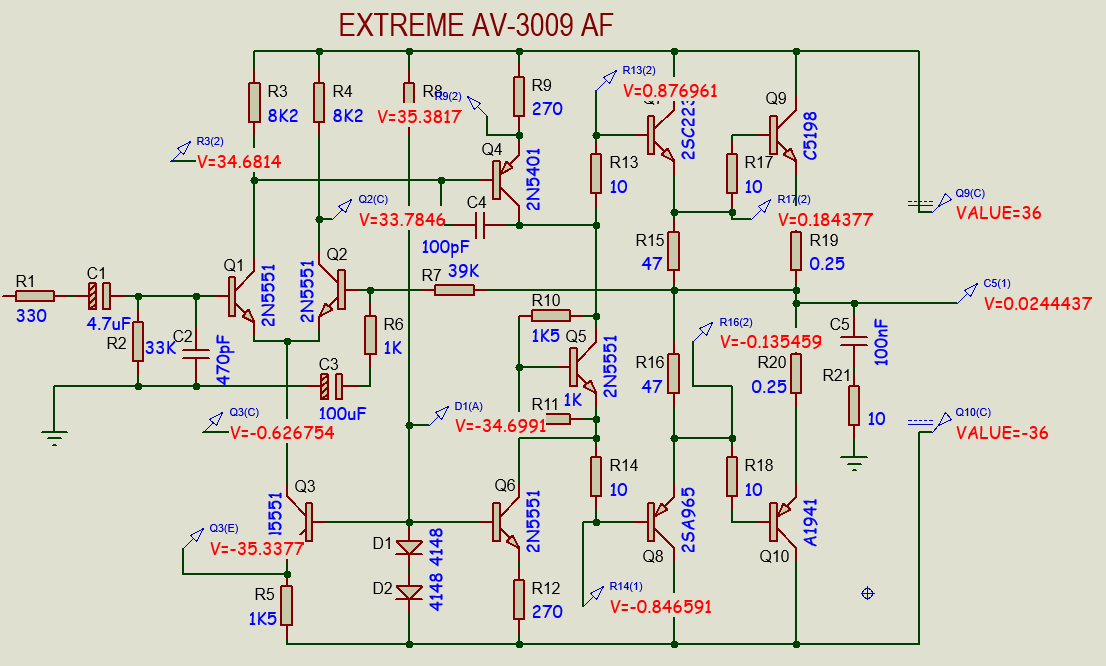

SIMULASI RANGKAIAN

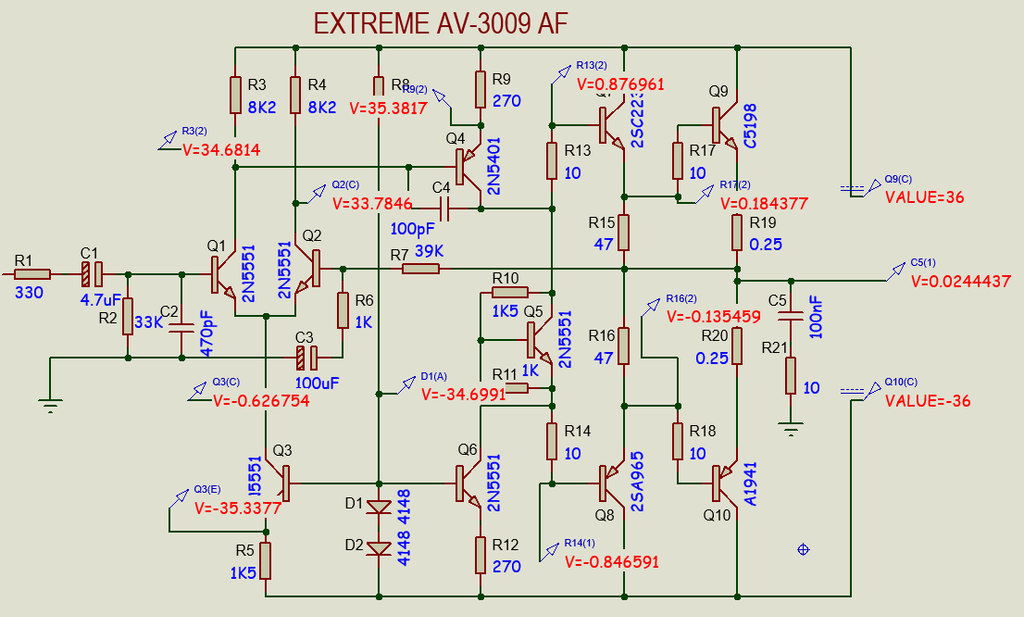

TES DC

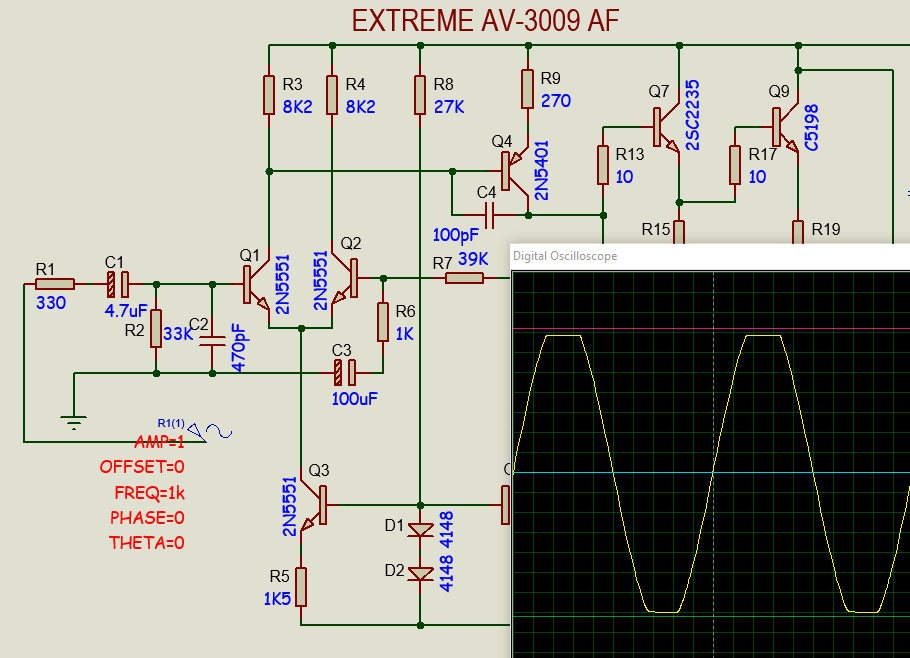

TES AC

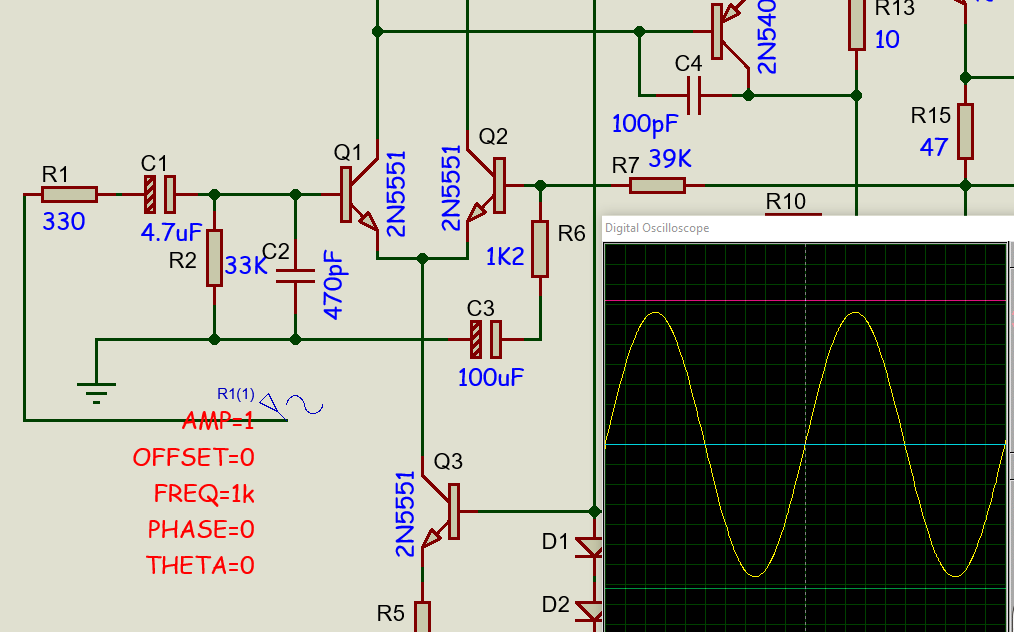

AC2
KLONING POWER EXTREME AV3009AF 36V VERSI MONO

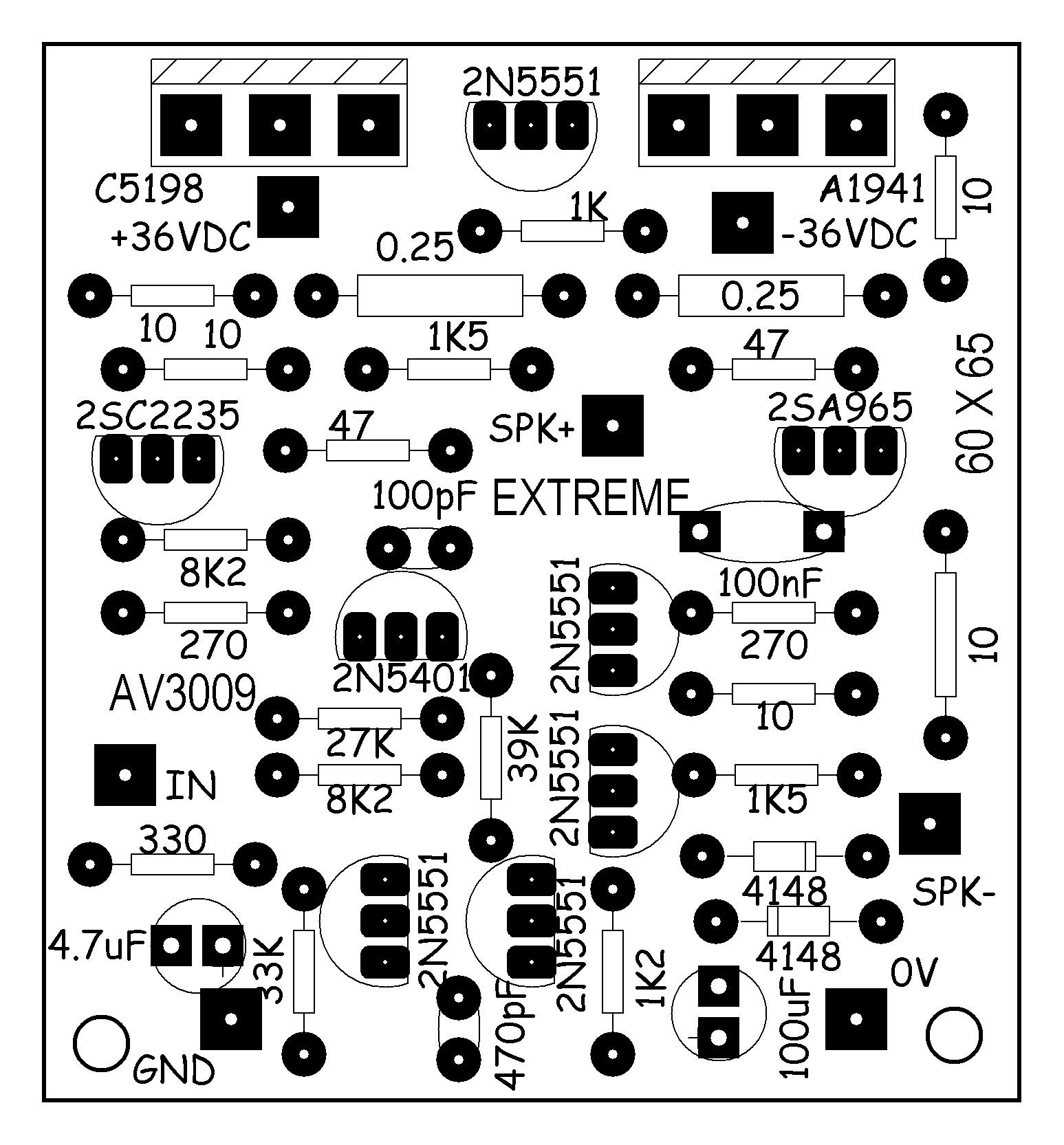

TOP

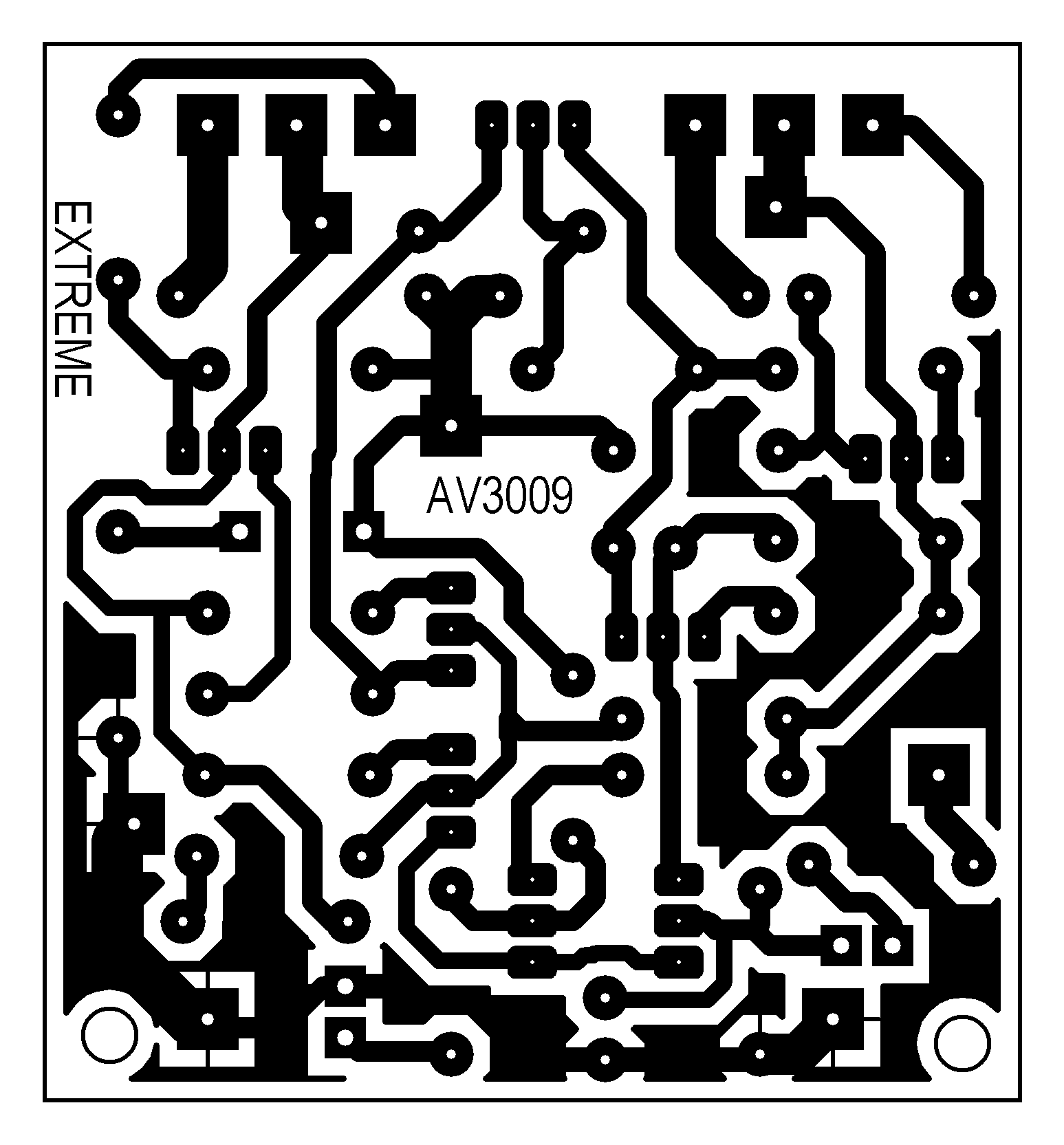

BOTTOM

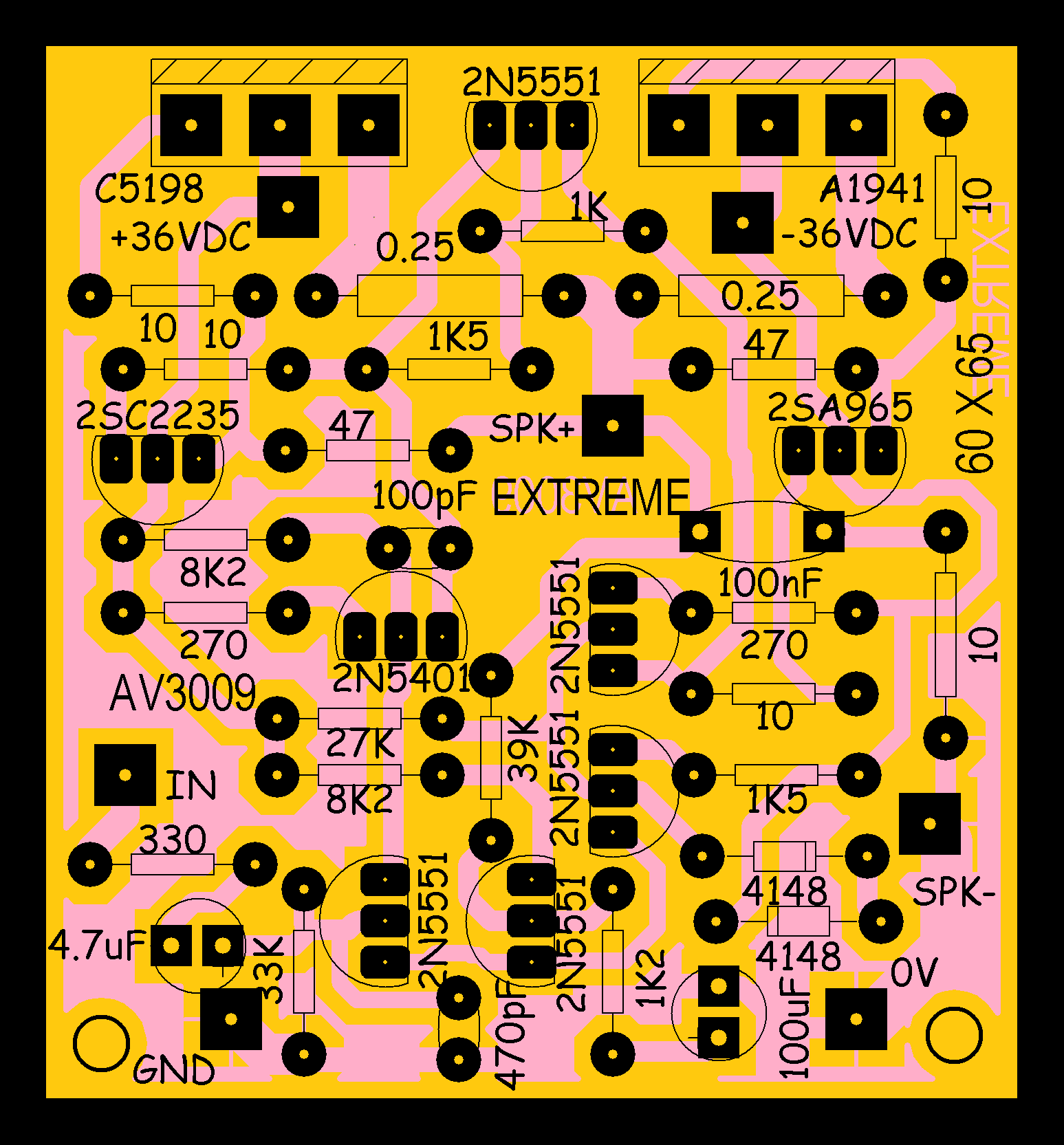

LAYOUT

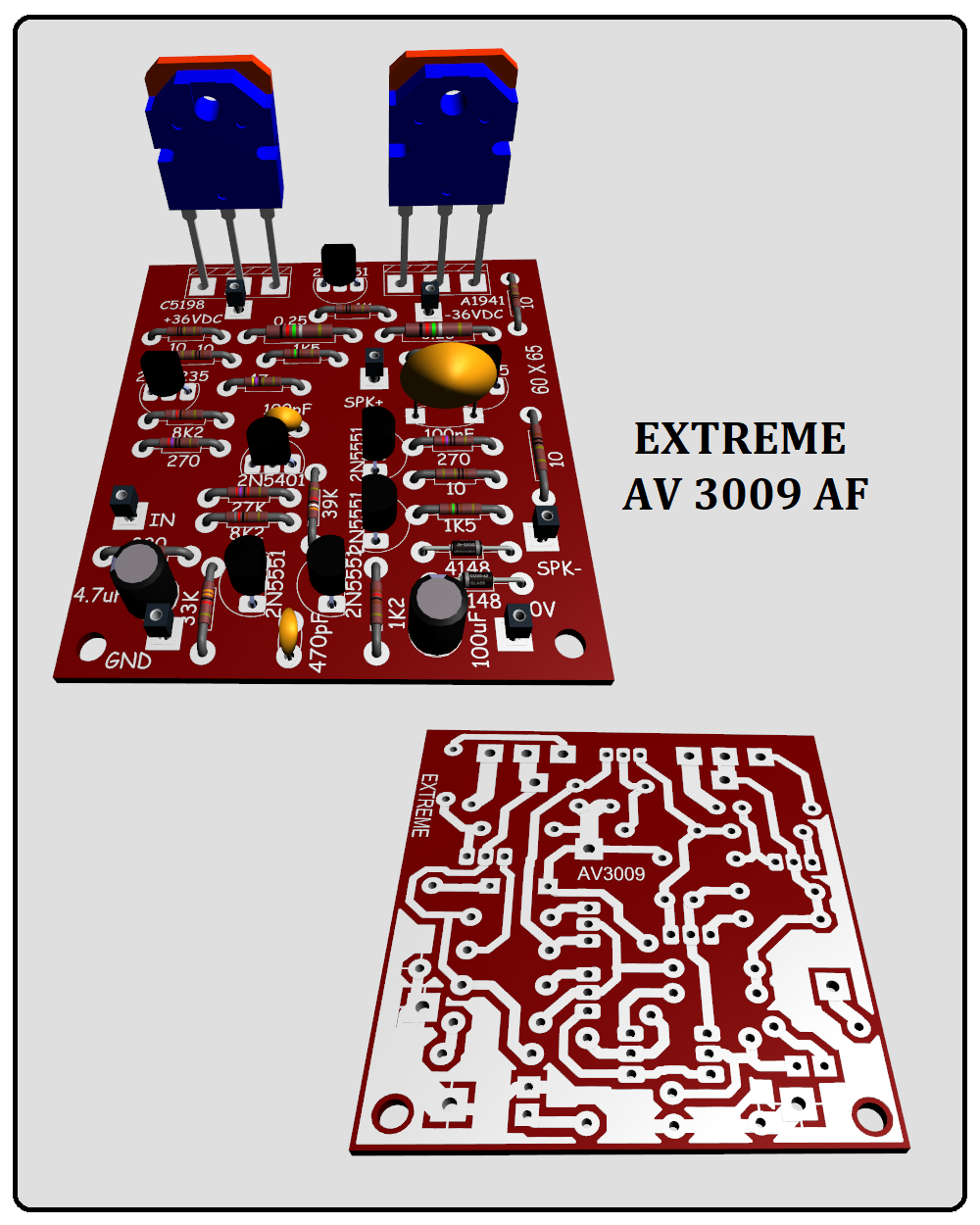

3D
