Kloning Power Sony 70-an TA1150 adalah sebuah rancangan kloning tahun 2025 yang berhasil dengan penilaian bagus.
SCHEMATIC DIAGRAM
Schematic Diagram SONY TA1150 ada yang berbeda dengan lainnya karena ia ada tambahan fitur Ripple Filter.

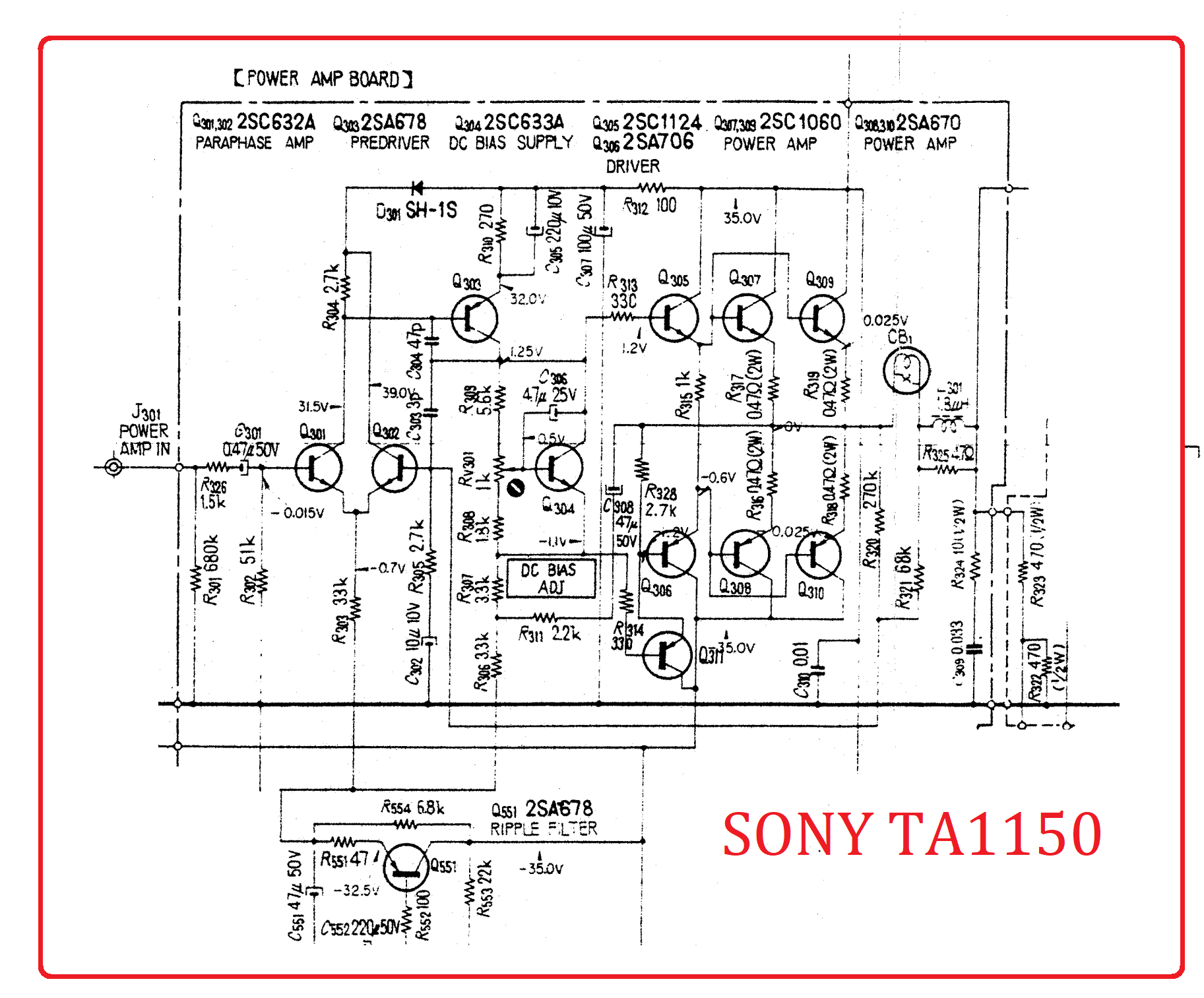

SCHEMATIC ASLI
Tegangan kerja dari Rangkaian power Amplifier ini adalah 35VDC simetris.
SCHEMATIC GAMBAR ULANG
C

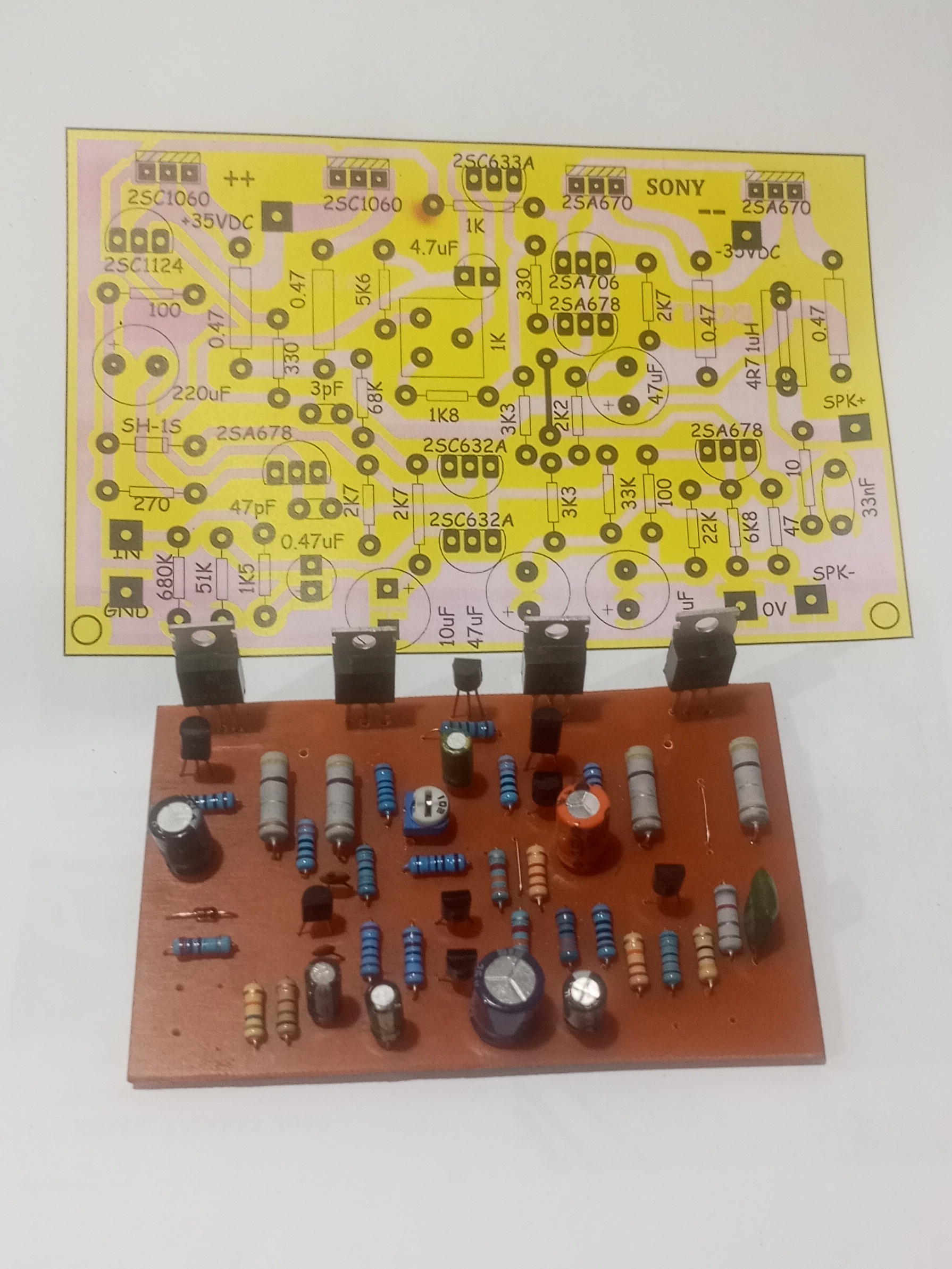

KLONING

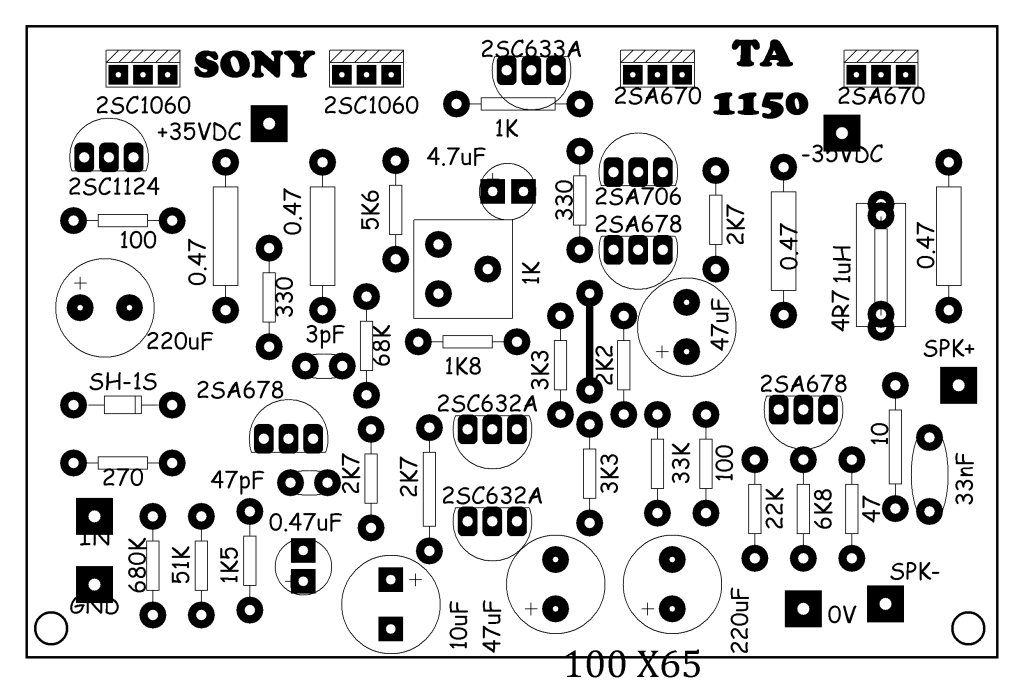

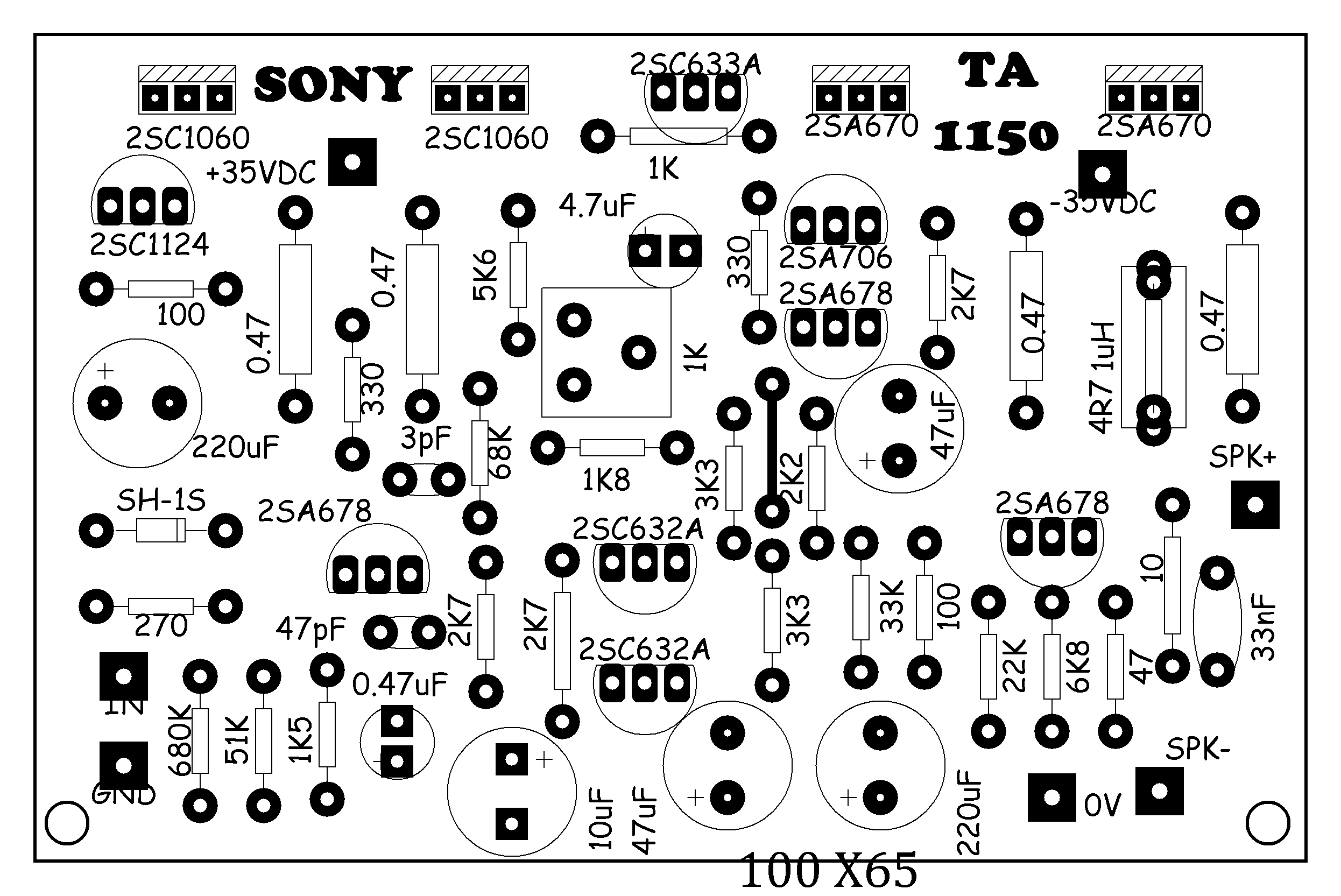

TOP

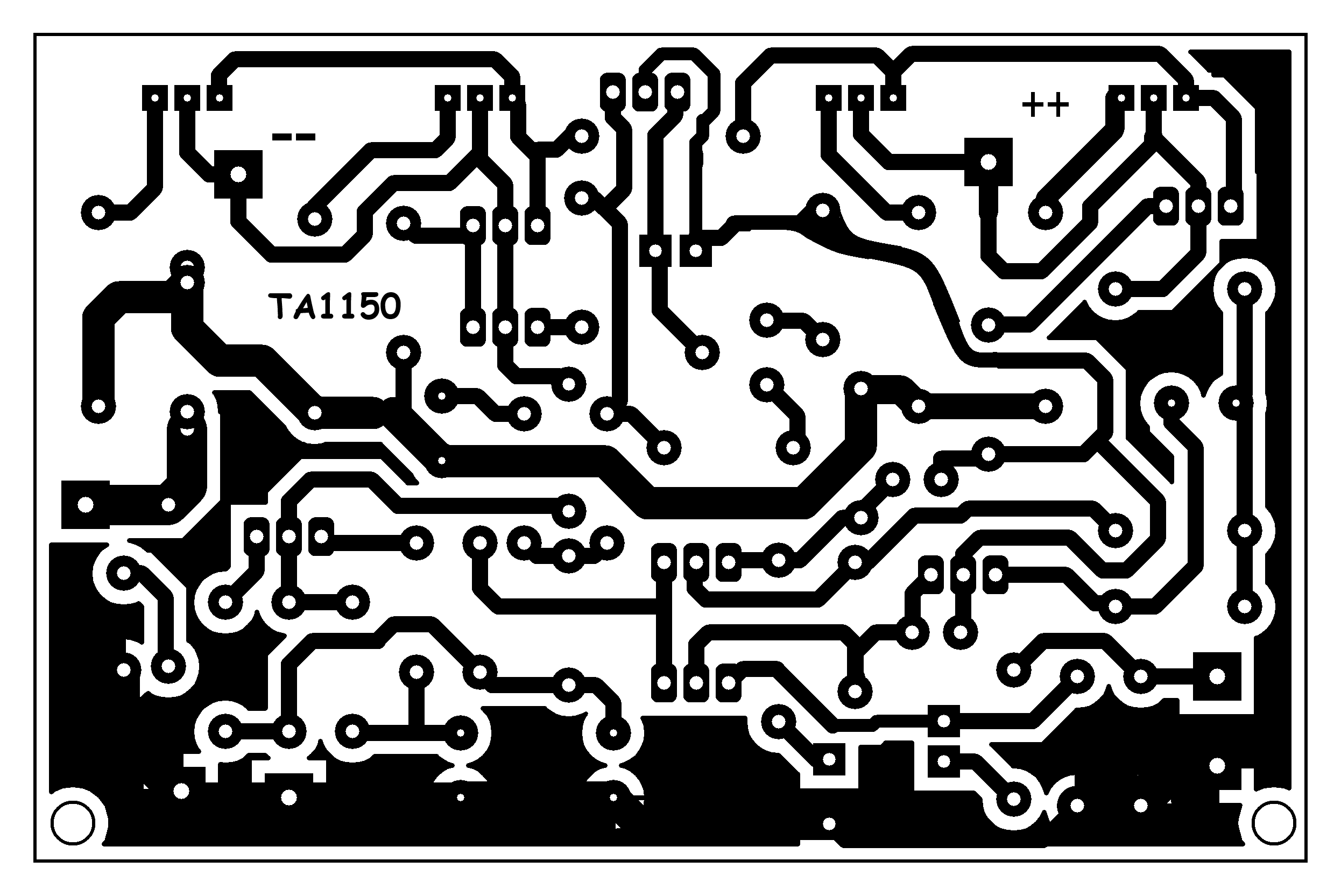

BOTTOM

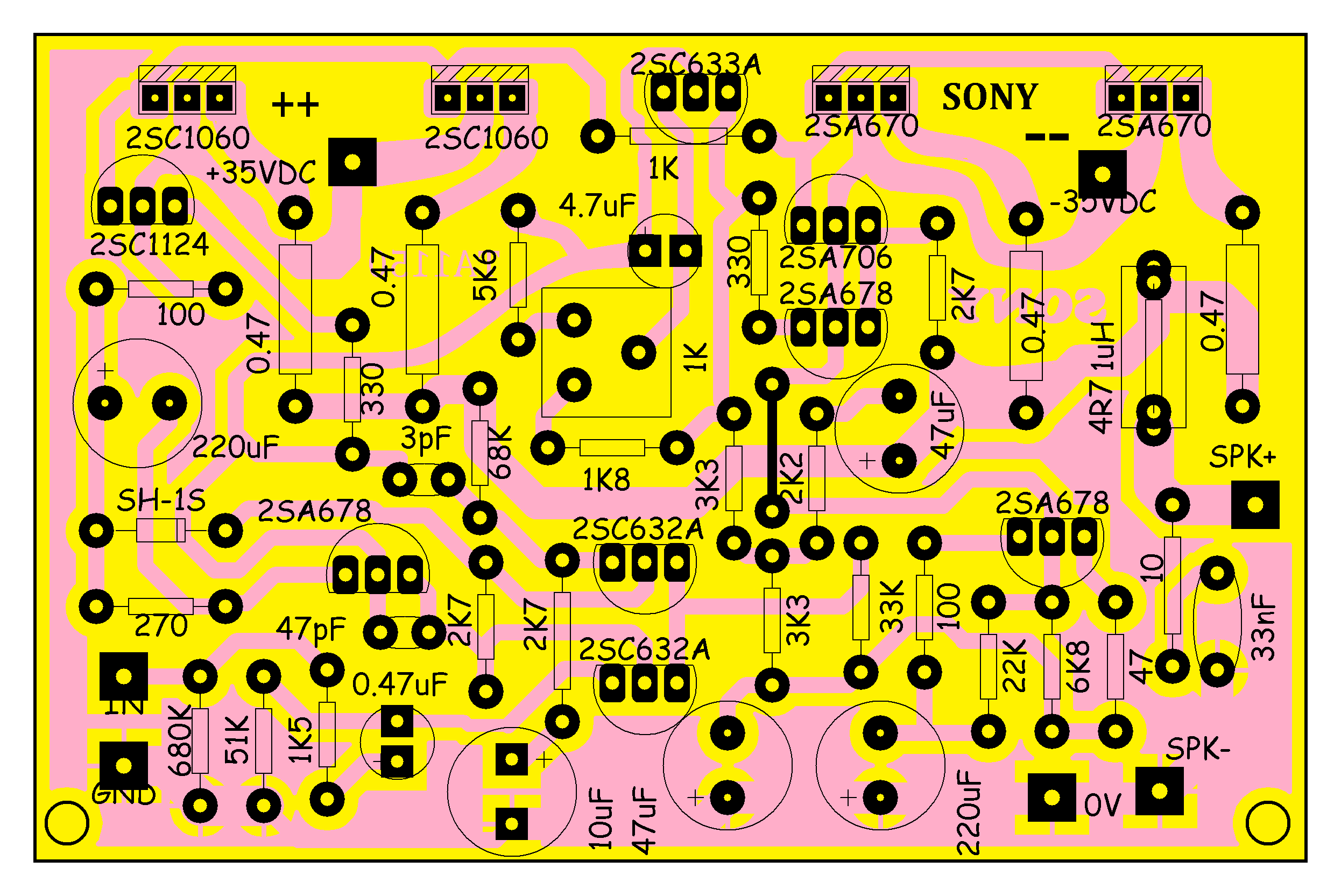

LAYOUT

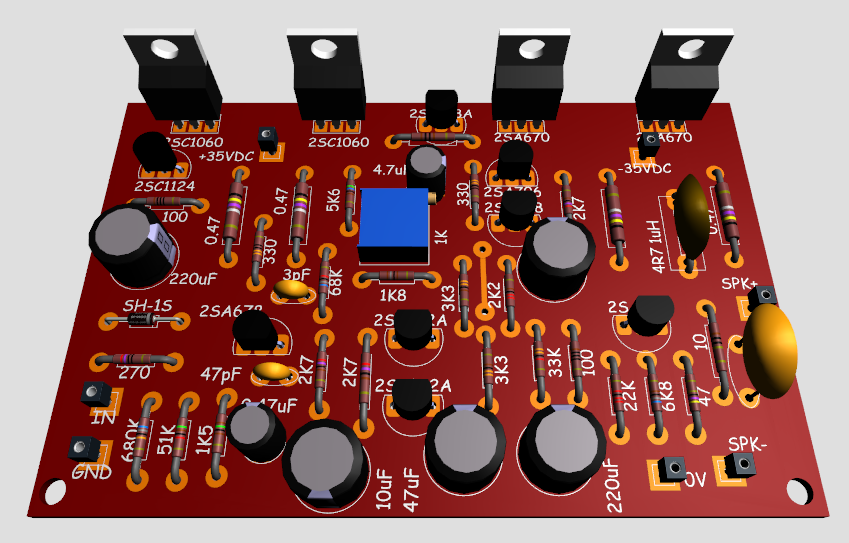

3D
LINKS
Kloningan SONY dan schematic Power Amplifier merk SONY lainnya juga ada di sini:
