Kloning Power Taiwan WANGINE WPA600PRO adalah Rancangan Kloning berasal dari catatan tambahan pada tulisan sebelumnya yang pernah saya tulis.
Sebelumnya saya pernah tulis DISINI.
WANGINE sendiri berasal dari TAIWAN, serta WPA600PRO sendiri buatan akhir era 80-an hingga awal era 90-an.
SCHEMATIC
SCHEMATIC ASLI

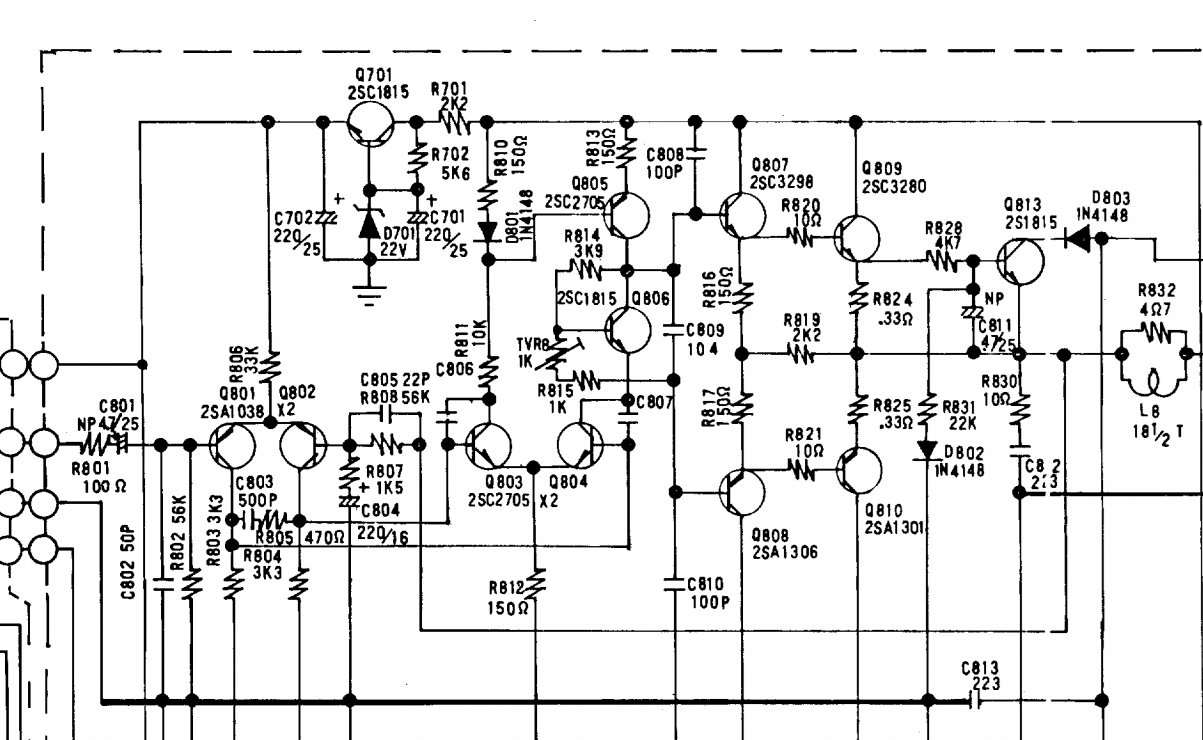

Schematic Diagam aslinya adalah seperti gambar ini:
Jika mengurut rangkaian adaptor pada servis manualnya, maka tegangan supply untuk rangkaian ini adalah antar 35VDC hingga 45VDC.
SCHEMATIC GAMBAR ULANG

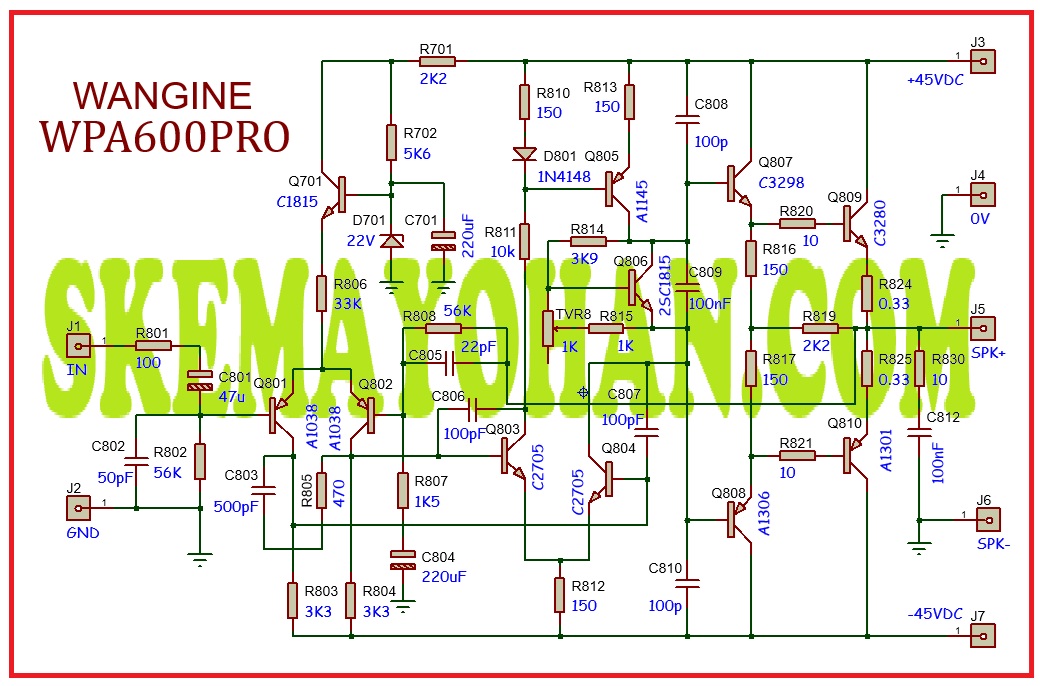

Selanjutnya saya gambar ulang menjadi seperti gambar di bawah ini:
Yang unik dari rangkaian ini adalah adanya sebuah resistor R819 yang terletak pada tengah tengah emitor transistor Driver Amplifier Q807 dan Q808.
Ada sebuah resistor R819 senilai 2K2 yang bertugas sebagai penghambat langsung pada titik output ke speaker.
Pada umumnya, titik tengah Driver Amplifier menjadi satu dengan titik tengah pin emitor Final Ampliifer.
Selanjutnya untuk catu daya stabil, rangkaian ini ada semacam stabillizer tegangan menggunakan transistor Q701.
KLONING POWER TAIWAN WANGINE WPA600PRO MENGGUNAKAN CATU DAYA 45VDC

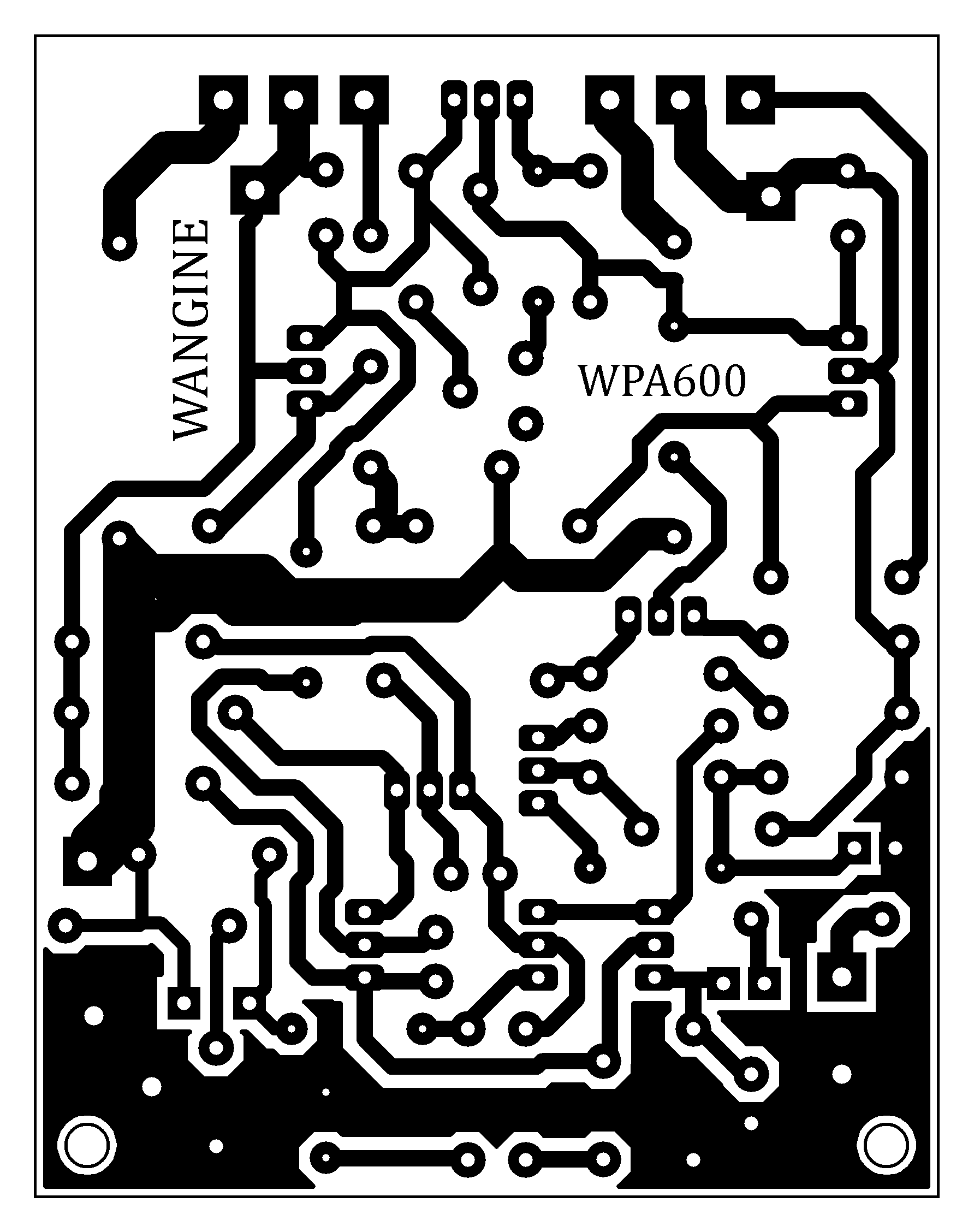

Rancangan TOP, BOTTOM, LAYOUT dan simulasi penampakan rangkaian adalah sbagai berikut:

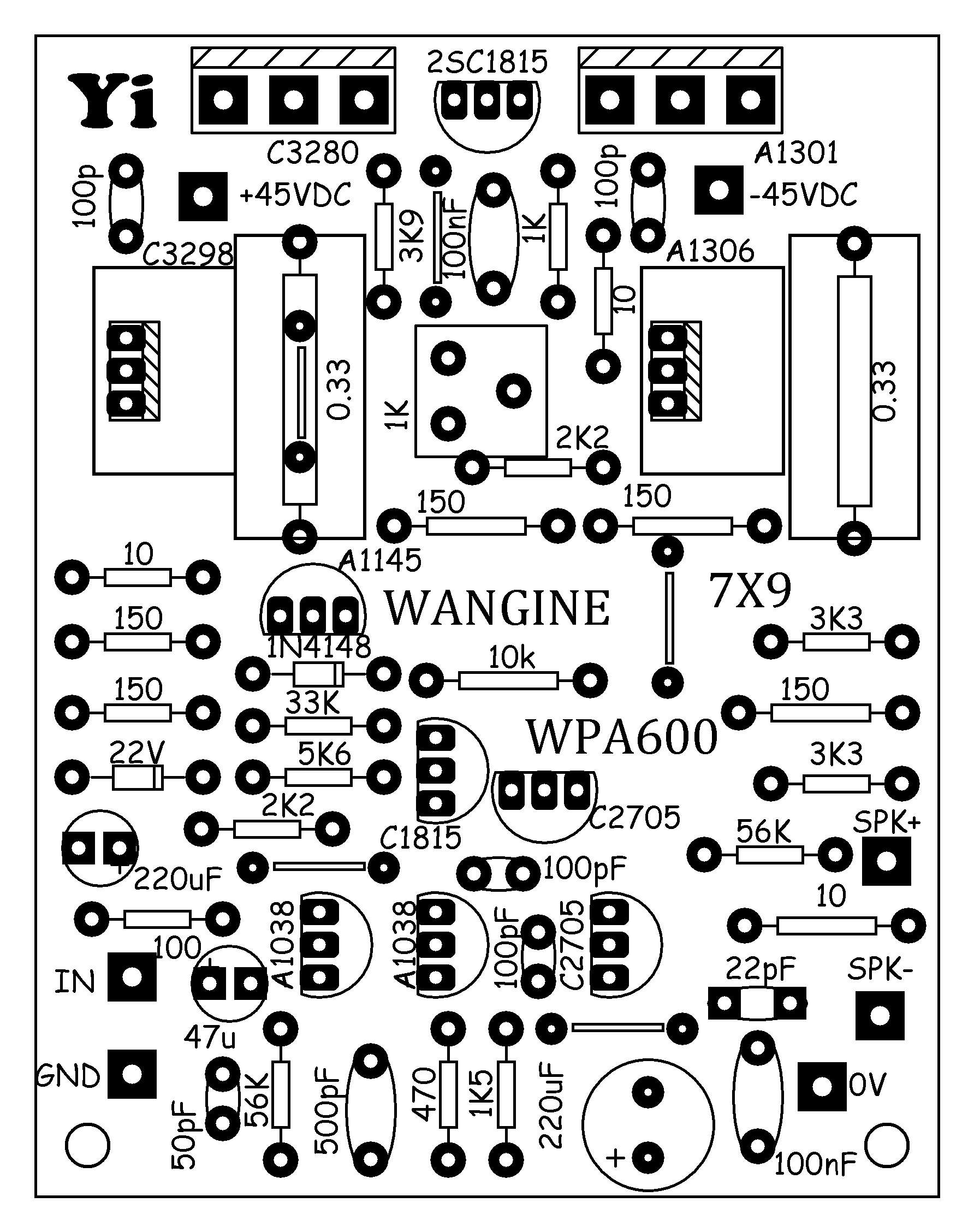

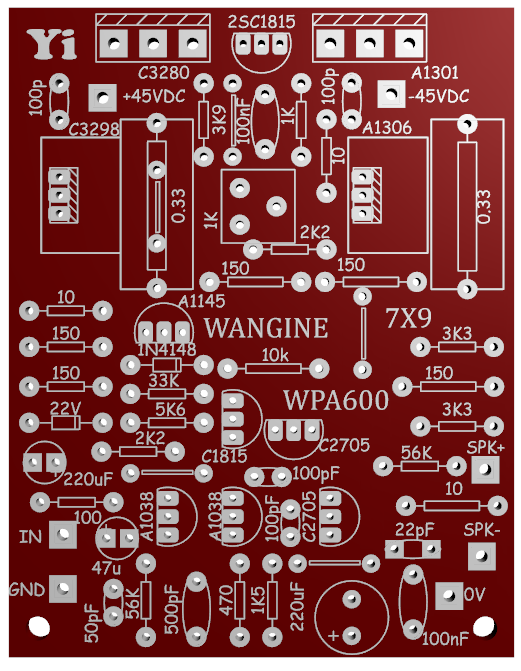

TOP

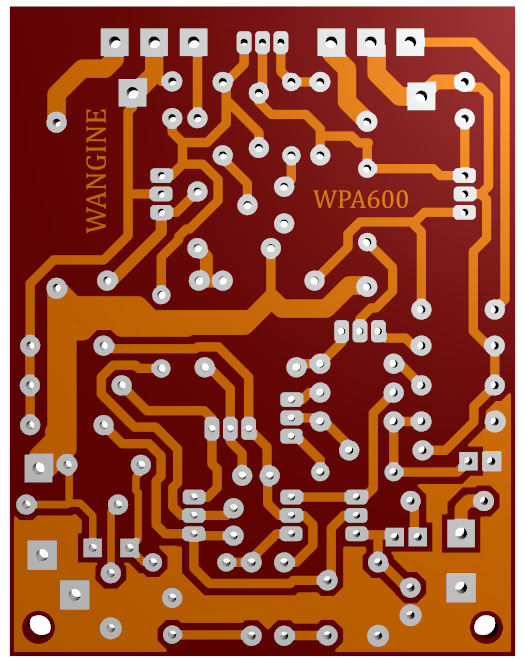

BOTTOM

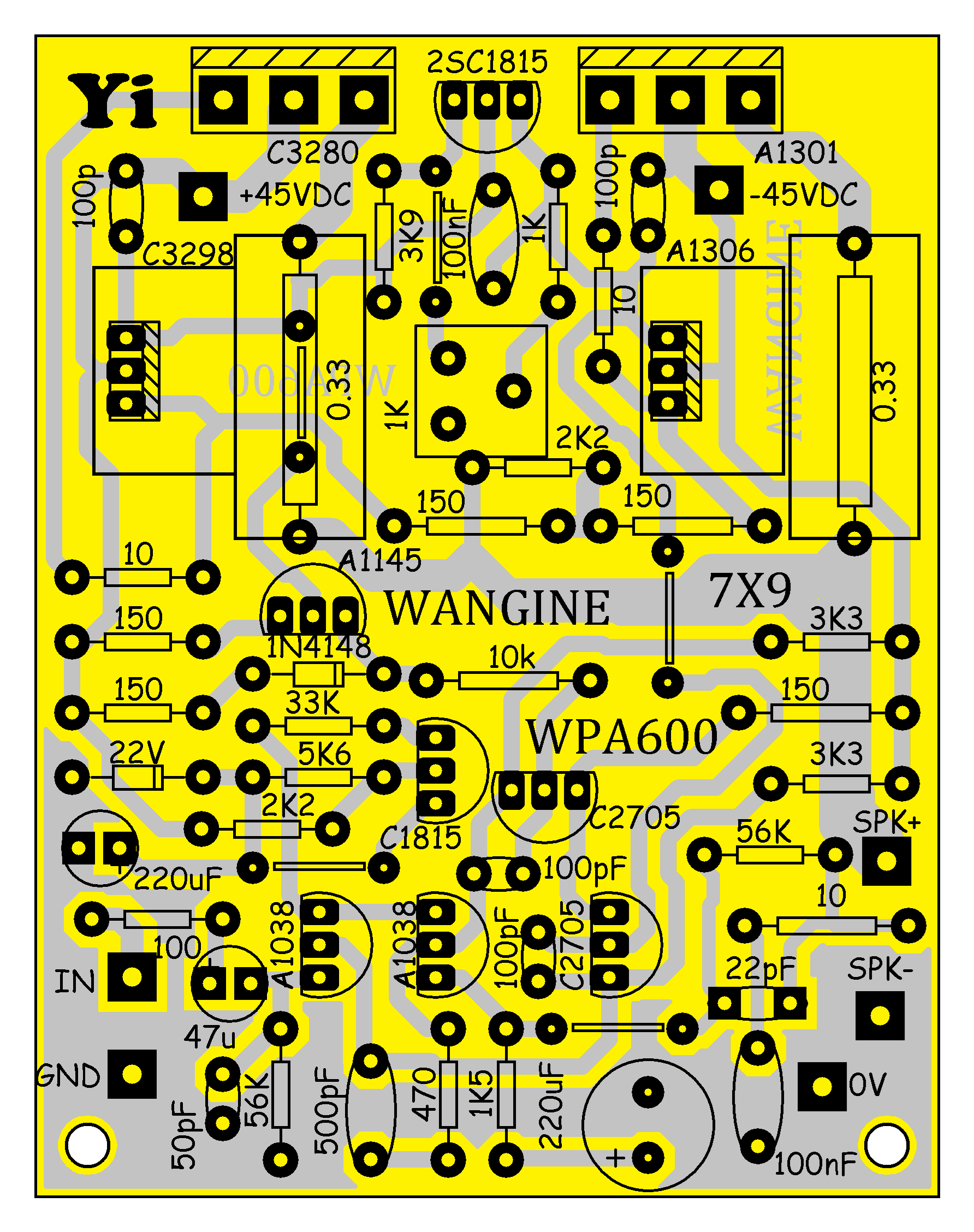

LAYOUT

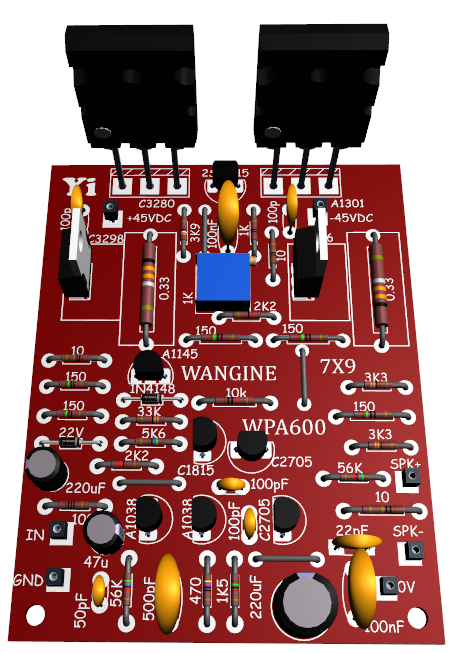

3D
LINKS
Kloningan dan Schematic WANGINE lainnya tersedia di:
