KLONING DRIVER POWER ROLAND KC500 adalah modifikasi Power untuk gitar buatan era 90-an lalu dan berpeluang untuk kita kloning sampai Driver Amplifier saja.
ROLAND KC500 jika kita memperhatikan schematic Digramnya maka akan nampak jika ia adalah sebuah rangkaian sederhana.
SCHEMATIC ASLI
Gambar di bawah ini adalah schematic asli dari KC500.
Hanya saja rangkaian seperti ini hanya bisa sampai maksimum 150W saja pada sisi output.
Jika ingin menghasilkan daya yang lebih besar maka harus melakukan modifikasi rangkaian.
MODIFIKASI KE ANGKA 60V UNTUK MENJADI DRIVER

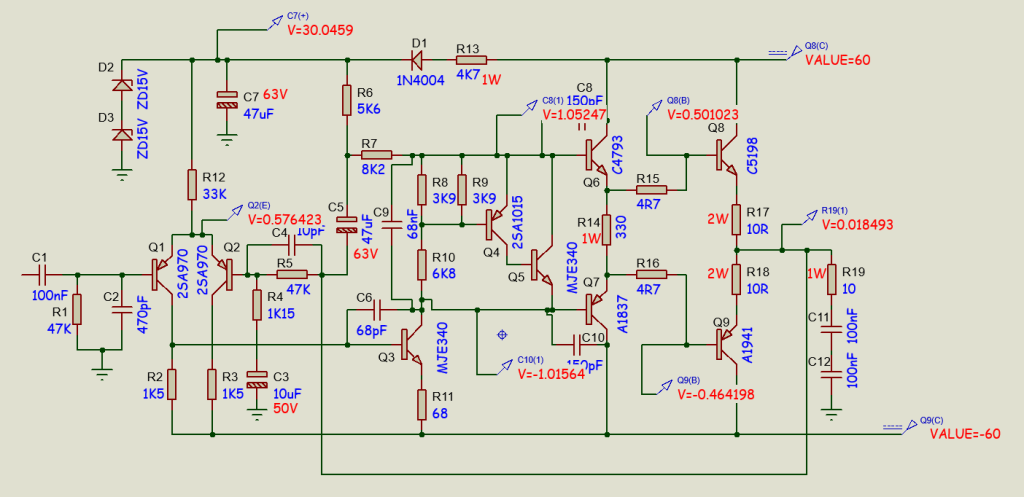

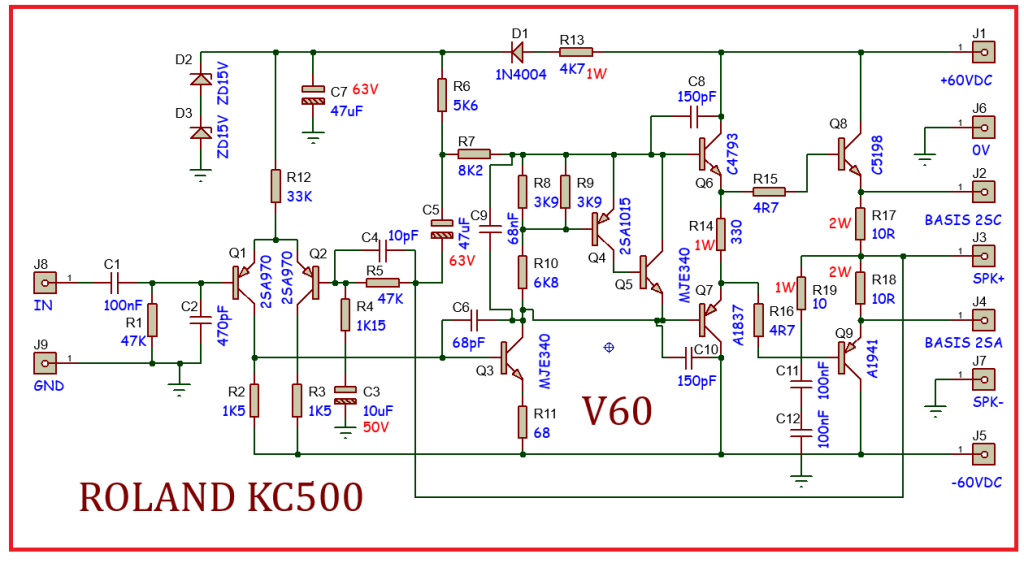

Di bawah ini adalah sebuah rancangan rangkaian Driver Power AMplifier ROLAND KC500.
Anda masih memerlukan transistor Final di luar PCB.
Tegangan kerja untuk Driver Power ini adalah 60VDC.
DC TEST
Setelah rangkaian ini tergambar, maka saya harus melakukan uji rangkaian atau simulasi untuk memastikan apakah rangkaian ini bisa bekerja dengan baik dan outputnya mendekati 0,00VDC.

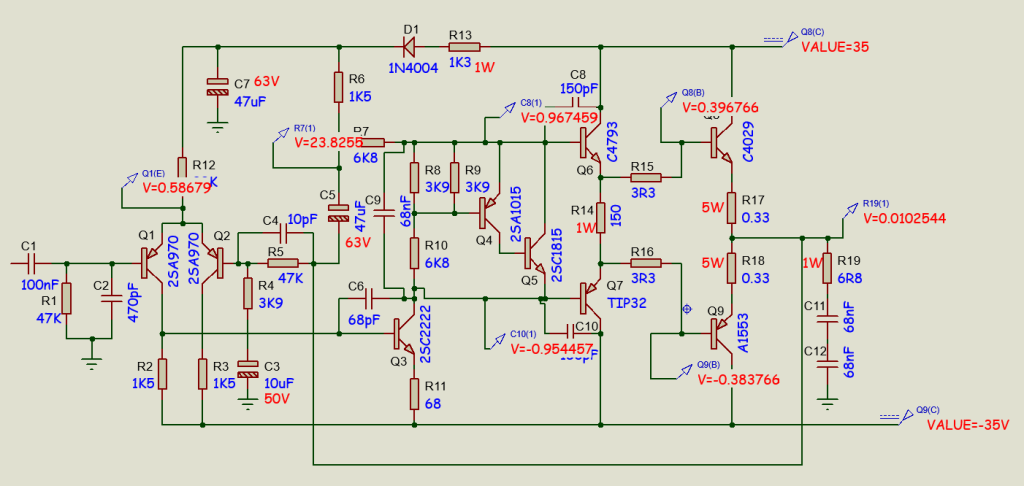

Gambar di bawah ini adalah hasil pengujian rangkaian pada tegangan kerja 35VDC.
DC TEST PADA 60VDC
Selanjutnya saya melakukan uji rangkaian ini pada tegangan 60VDC untuk memastikan komponen resistor maupun transistor tidak bermasalah.
SIMULASI SINYAL SINUS

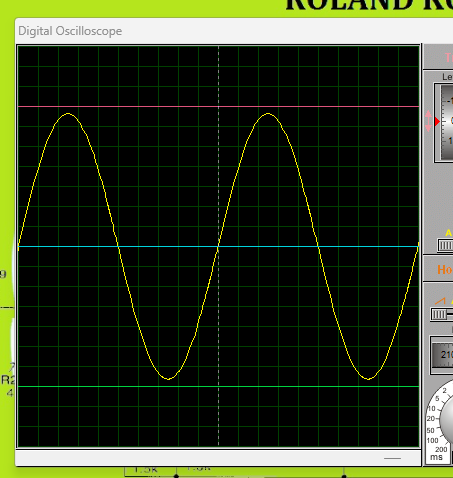

Simulasi sinyal sinus adalah sebuah tes pada rancangan rangkaian driver Power ini untuk memastikan apakan ia bekerja dengan baik saat kita beri masukan sinyal sinus 1kHz.
Output dari rangkaian idealnya adalah mendekati tegangan supply dengan maksud untuk mengoptimalkan rangkaian Driver Power ini.

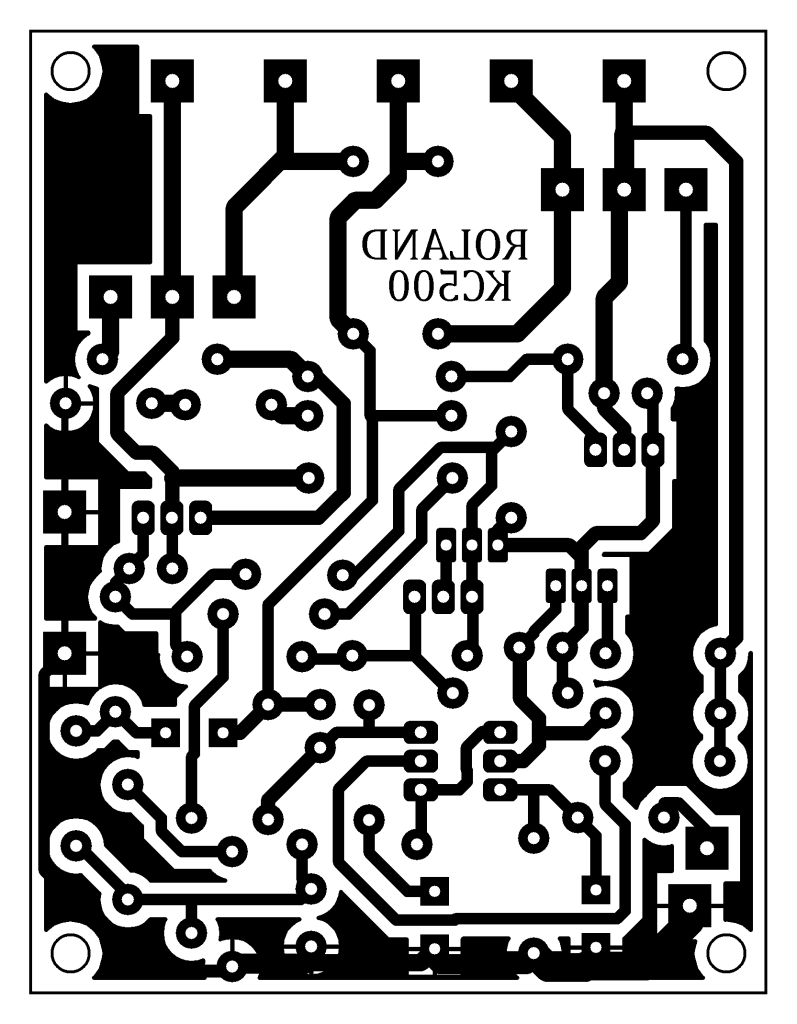

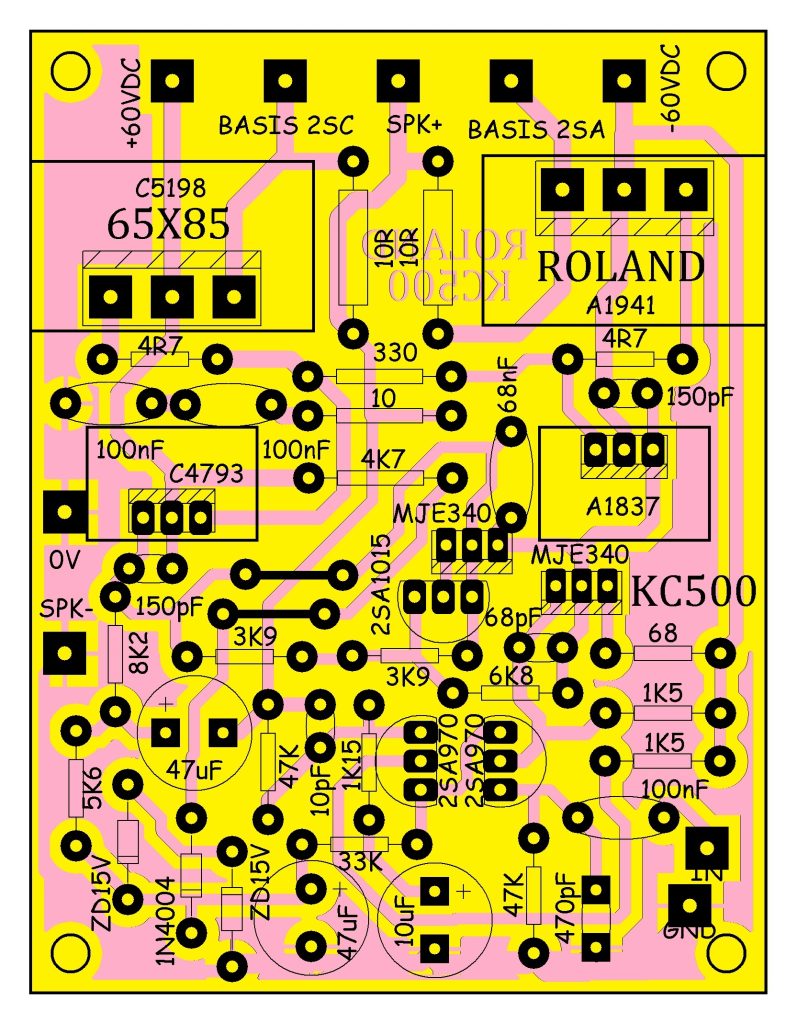

Ujian tegangan DC dan Sinyal AC untuk KC500 ini tidak ada permasalahan dan kita bisa melangkah ke pembuatan Layout PCB.

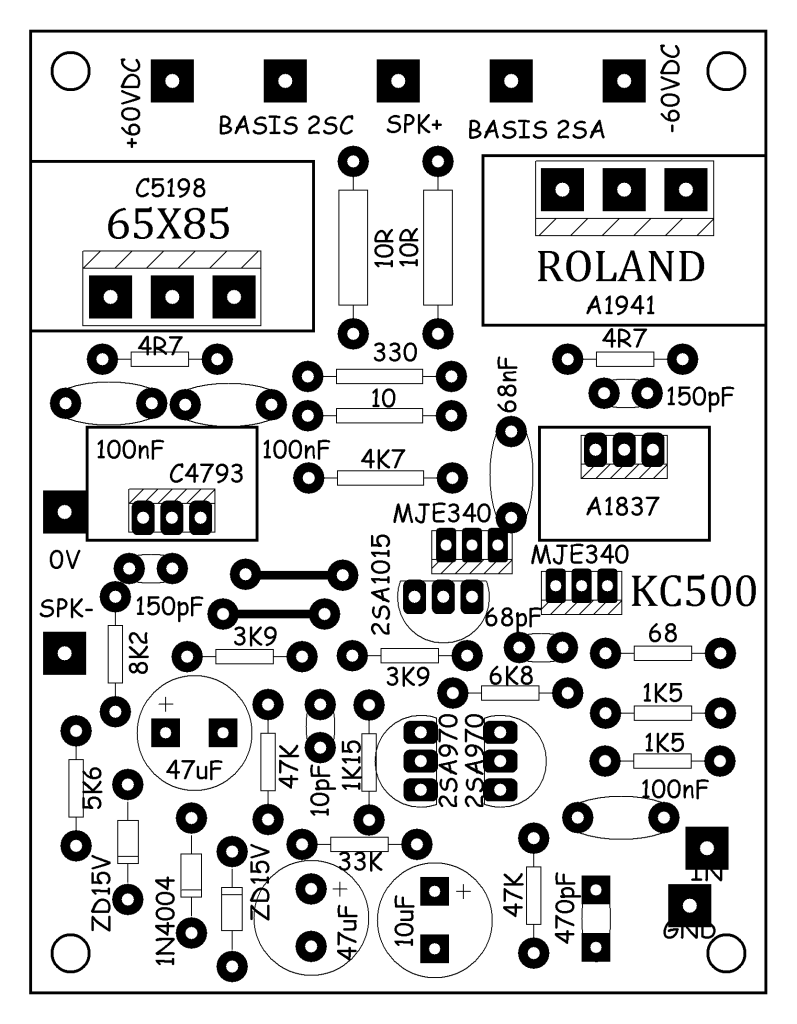

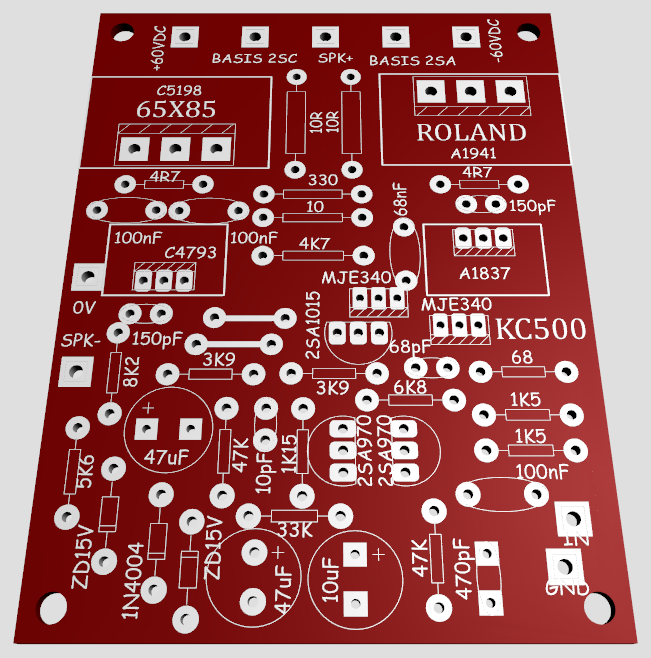

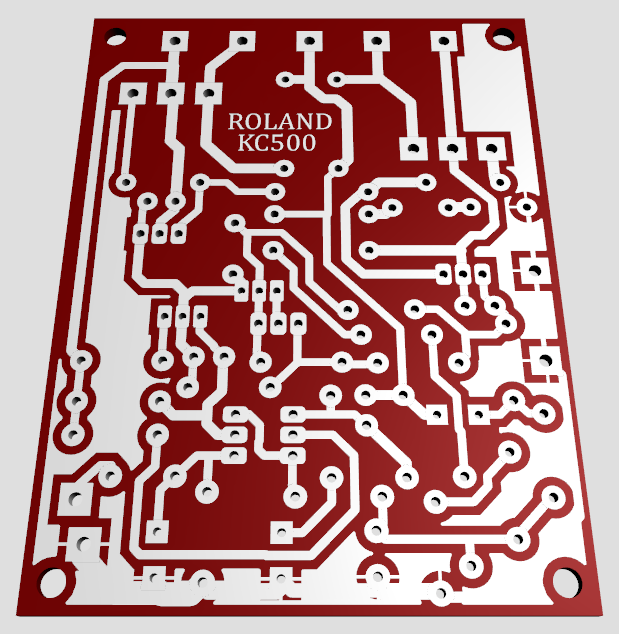

RANCANGAN KLONING DRIVER POWER ROLAND
