Kloning Power Quasi ROLAND Jazz Chorus 120 pernah saya lakukan dan hasil audionya lumayan.
Jazz Chorus 120 adalah produk buatan ROLAND yang terkenal sejak era 60 hingga saat ini.
Schematic Diagram mulai menggunakan lampu tabung hingga transistor.
Dan pada tulisan ini saya mencoba untuk membuat kloningannya yang menggunakan transistor.
SCHEMATIC DIAGRAM

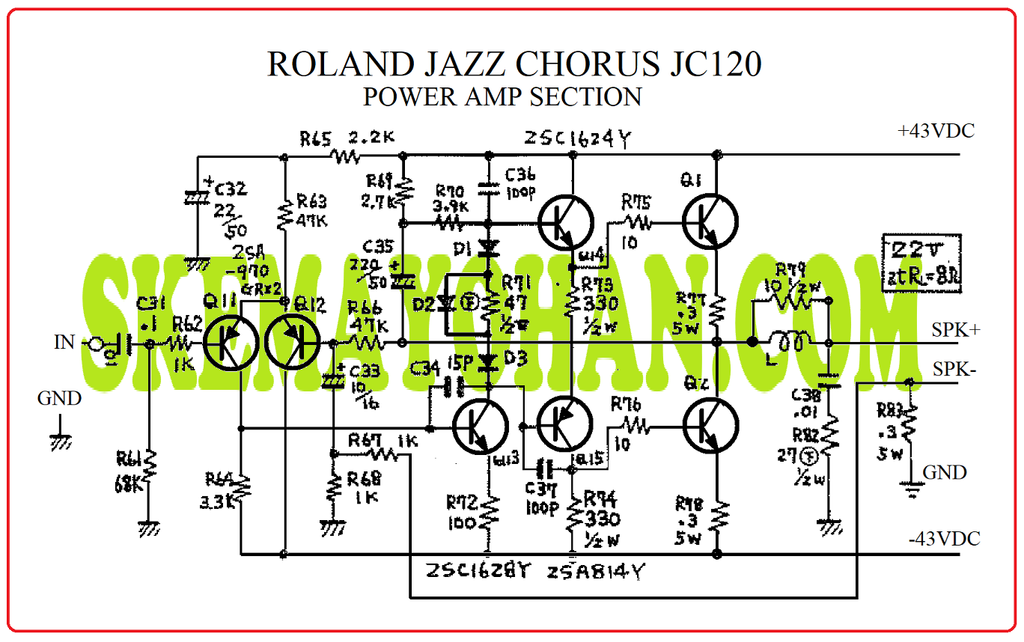

SCHEMATIC ASLI

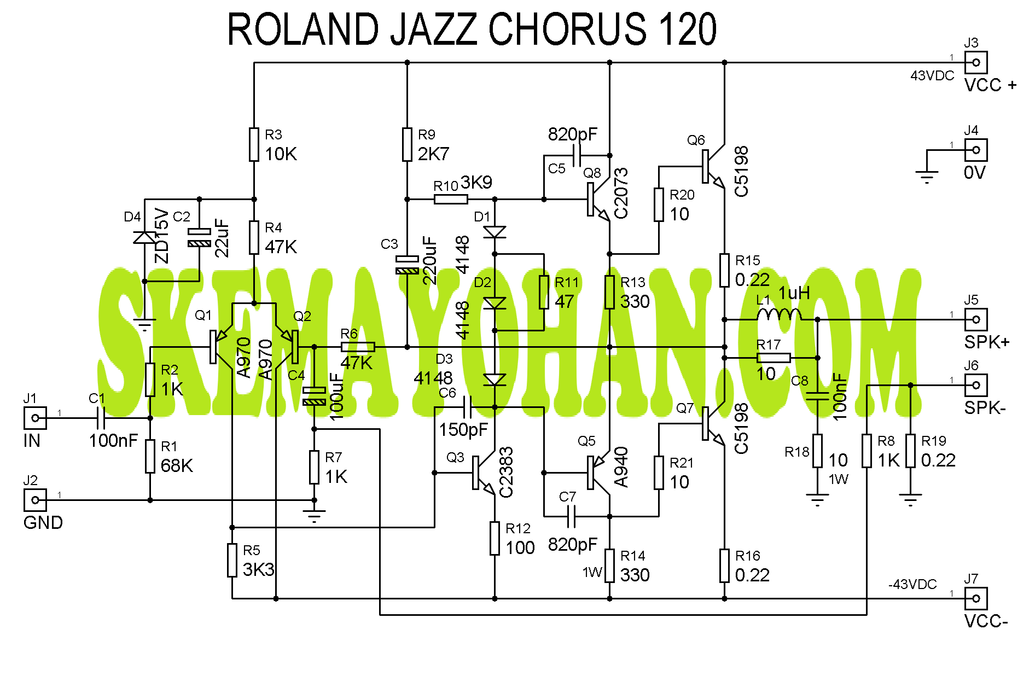

SCHEMATIC GAMBAR ULANG
RANCANGAN KLONING POWER QUASI ROLAND JAZZ CHORUS 120

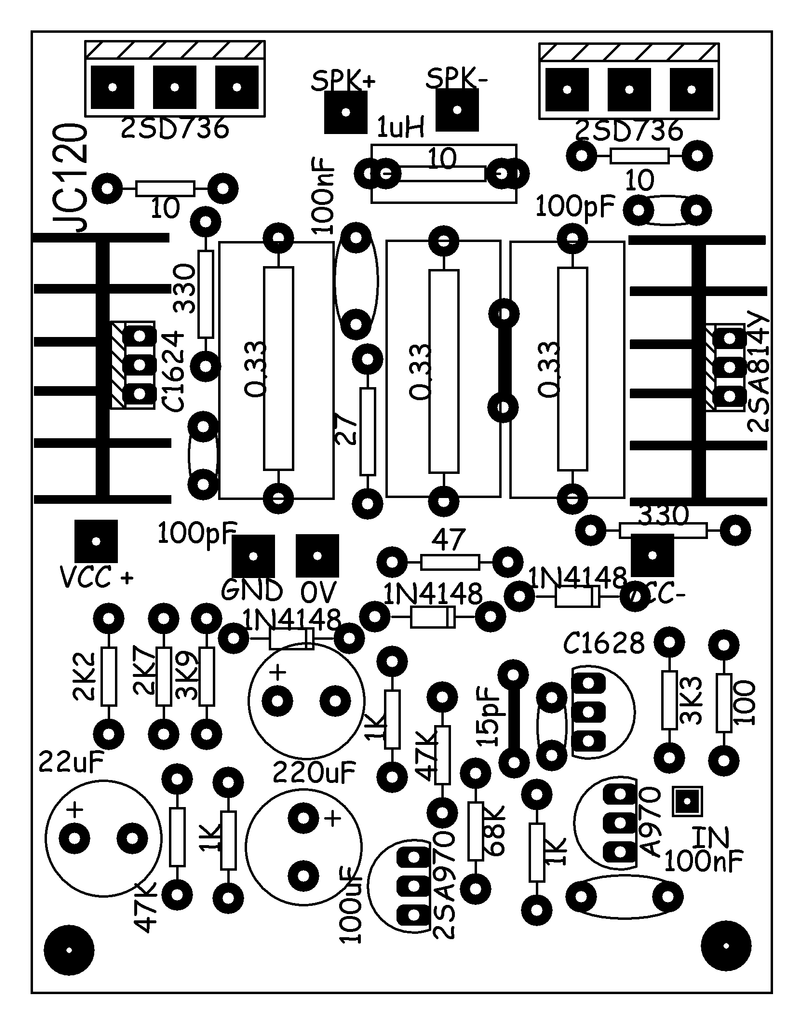

TOP

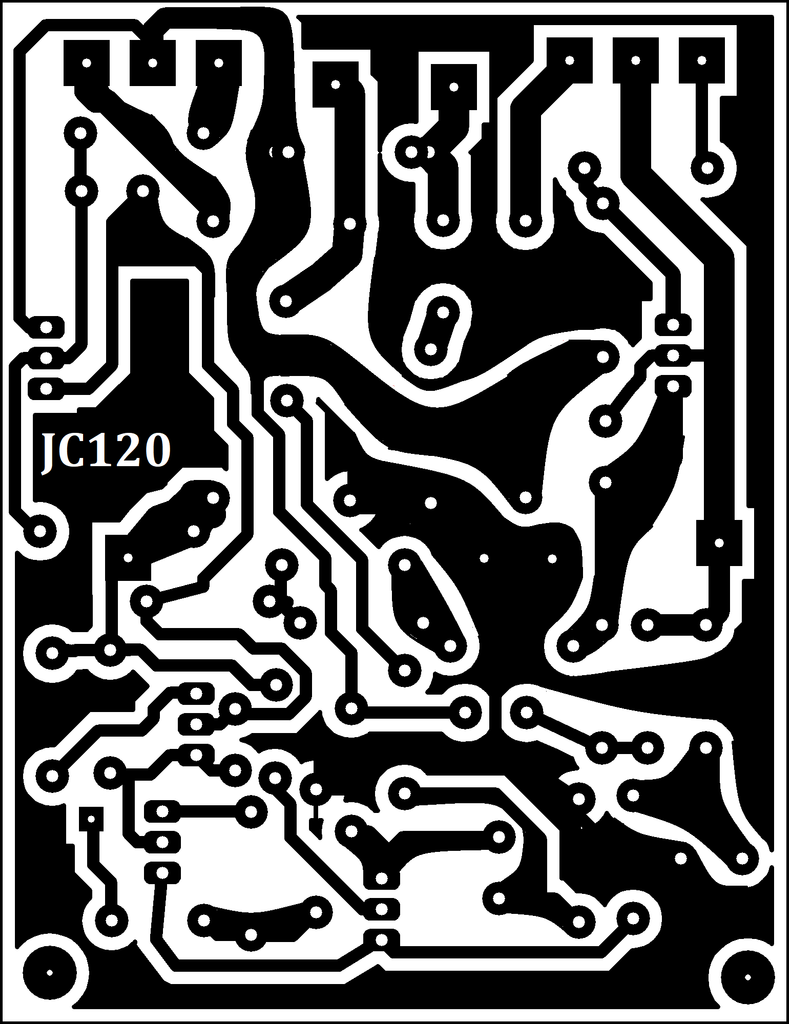

BOTTOM

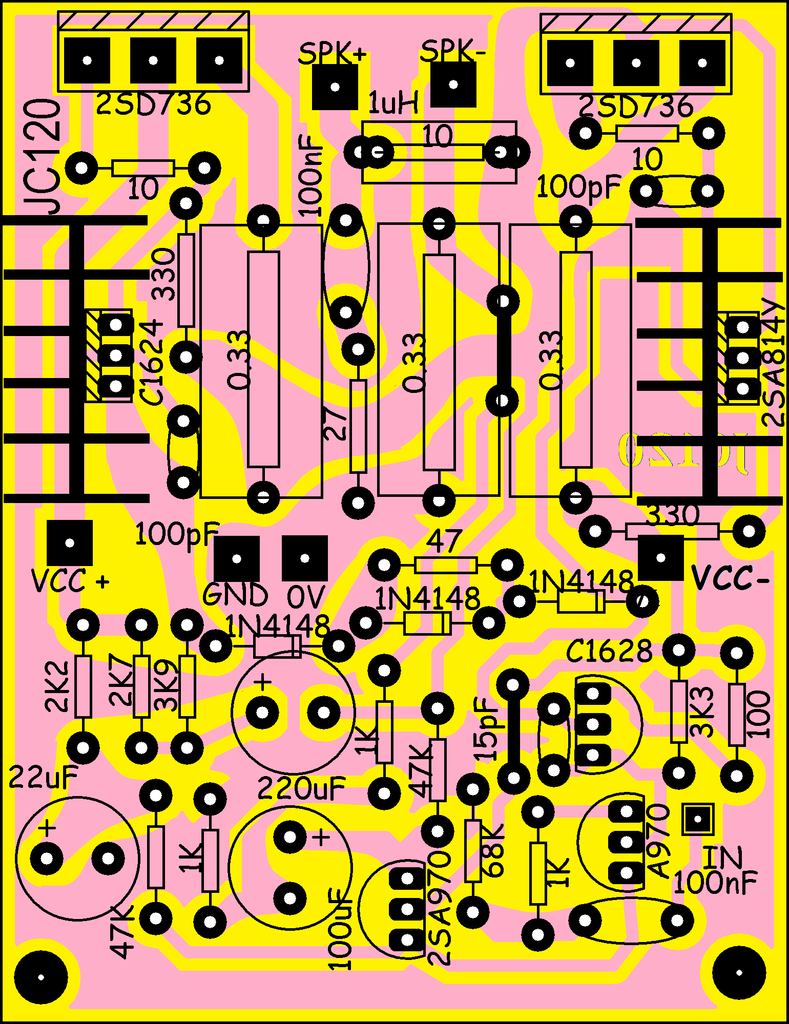

LAYOUT
3D
