Kloning Power Quasi NPN SANKEN ROTEL RA810 adalah sebuah rancangan kit Modul Amplifier yang menggunakan transistor jenis MT200 atau orang menyebut dengan nama transistor Final SANKEN.

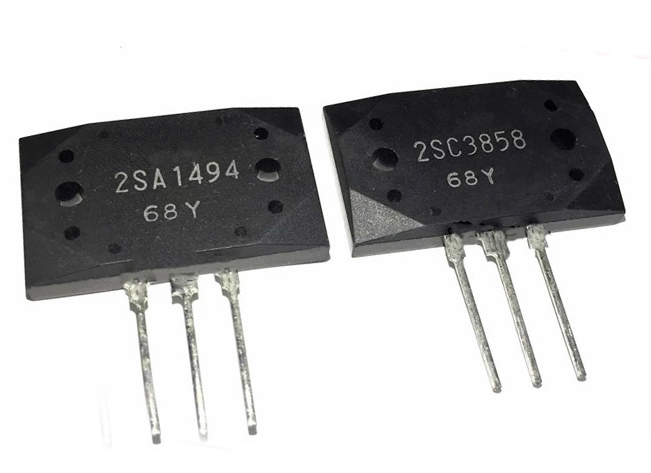

Di negeri saya. transistor Final SANKEN adalah transistor Final dengan bentuk kotak besar seperti ini:
Padahal, SANKEN adalah nama pabrik atau perusahaan pembikin komponen elektronik dan Alat elektronik terkenal dari negeri Matahari Terbit, Jepang.
RA810 sendiri adalah sebuah produk audio dari ROTEL pada era 80-an lalu
Transistor Final yang terlibat juga buatan SANKEN yang berbentuk TO-3 seperti 2N3055 yang terkenal.
SCHEMATIC DIAGRAM

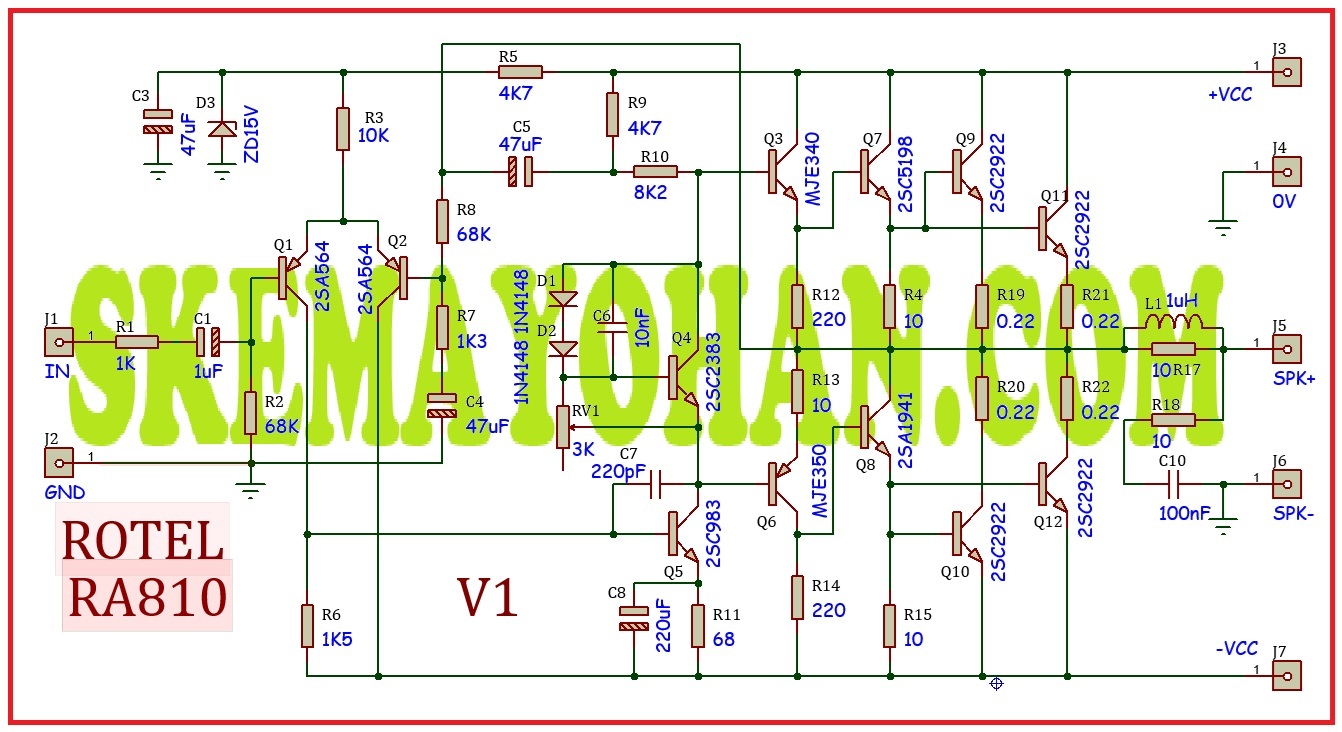

Berikut adalah schematic Diagram hasil gambar ulang dan modifikasi beberapa komponen:

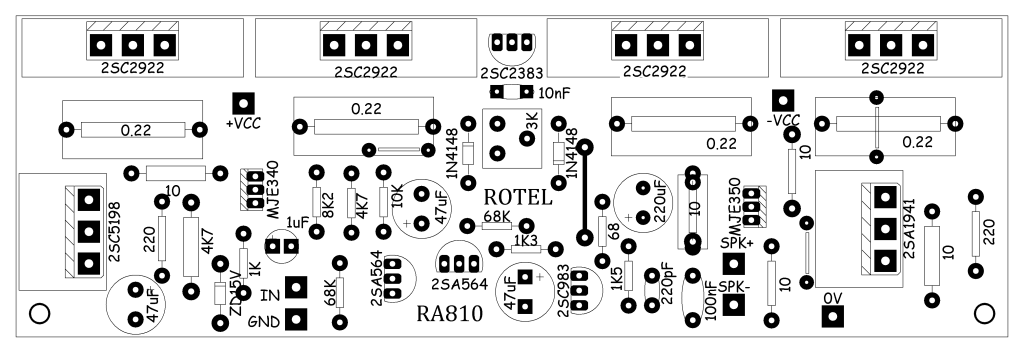

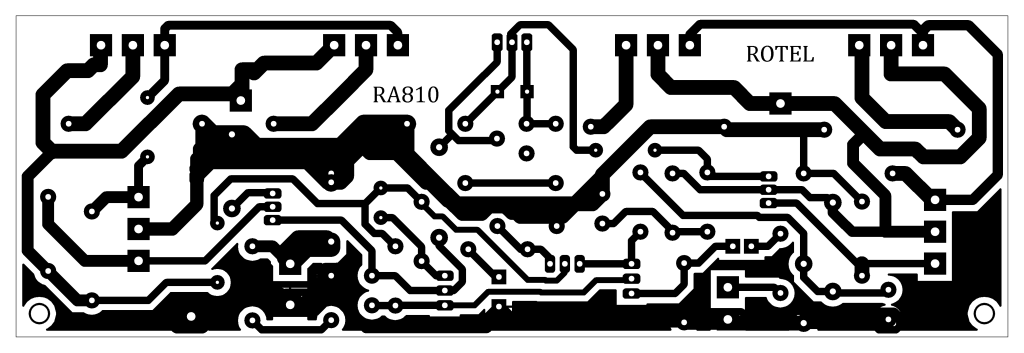

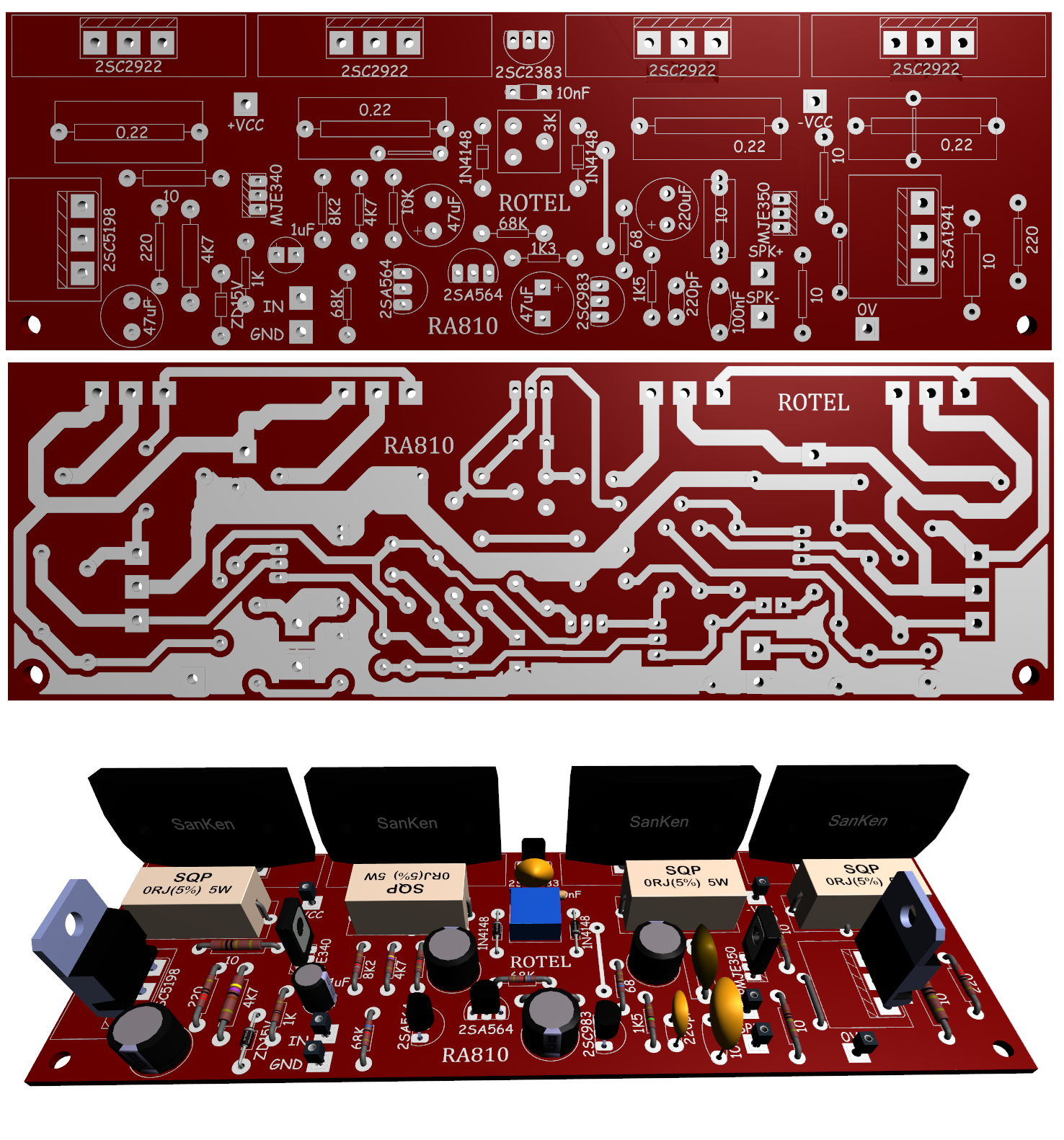

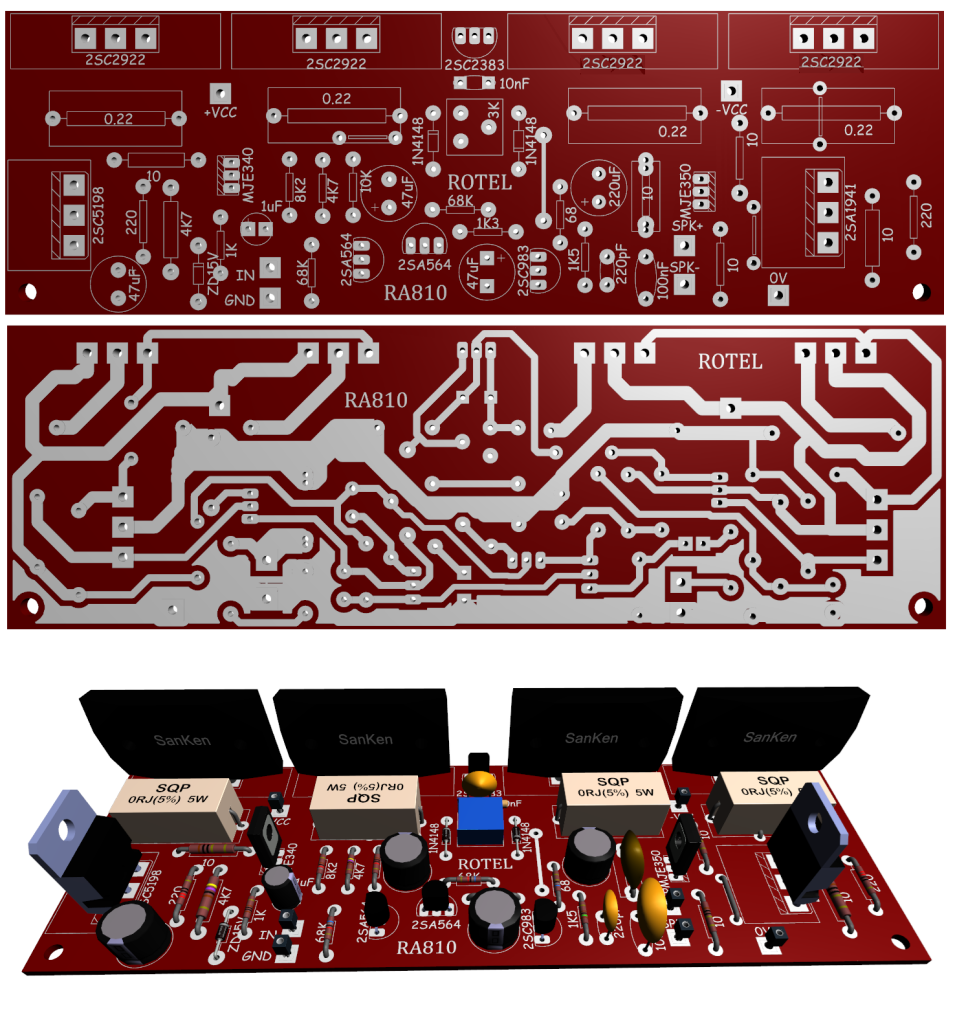

KLONING MODUL POWER DAN LAYOUT PCB
