Kloning Power Stereo JVC JAS10 masuk memungkinkan untuk anda buat karena rangkaian yang mudah dan tidak perlu komponen banyak.
JAS10 sendiri adalah power ampli buatan JVC era 80-an yang memiliki kemampuan daya keluar sebesar
Artikel tentang JVC JAS10 ini pernah saya tulis dalam blog ini DISINI.
Rangkaian aslinya memerlukan tegangan supply sebesar 27VDc simetris serta ada Tone Control internal di dalamnya
Pada tulisan ini saya mencoba menyajikan untuk versi Stereo dan menggunakan tegangan supply 42VDC dengan harapan akan mencapai angka Output yang lebih besar.

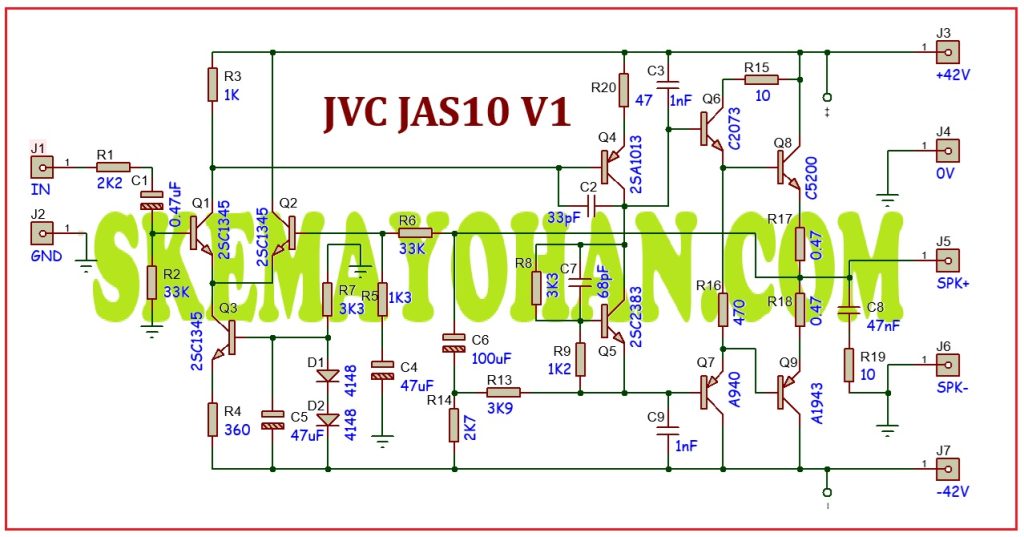

SCHEMATIC DIAGRAM
Berikut adalah hasil gambar ulang untuk versi stereo.

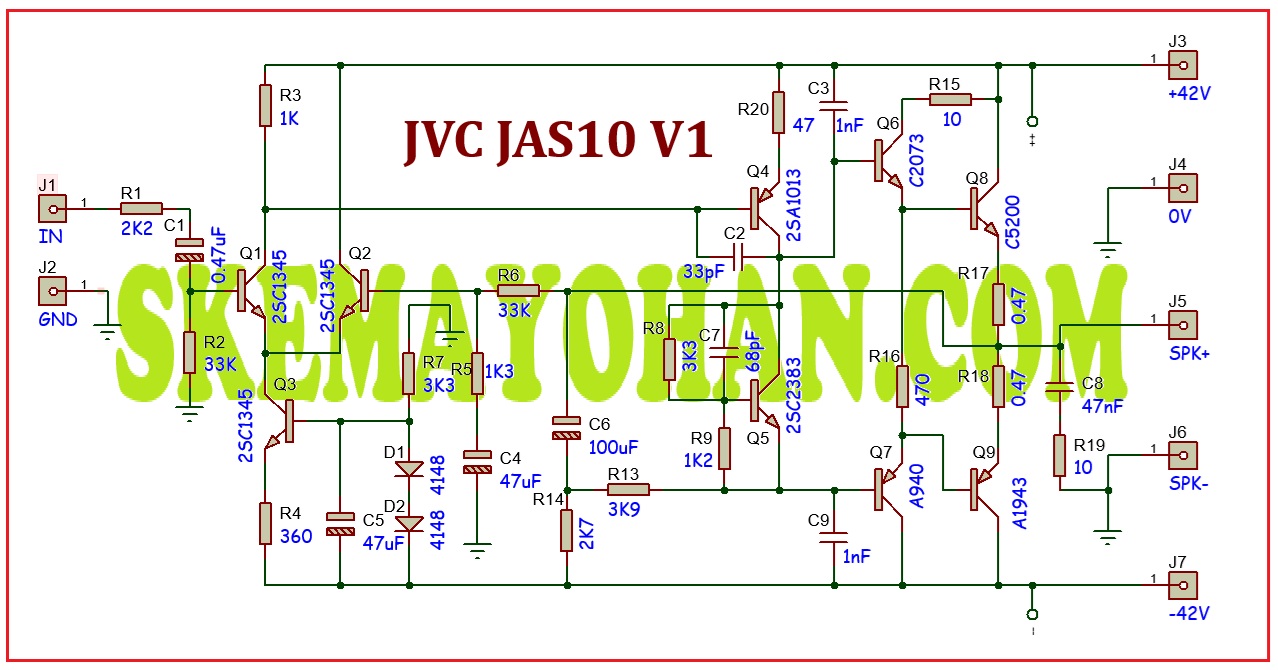

KLONING POWER STEREO JVC JAS10 VERSI 42VDC SIMETRIS
Penampakan rancangan 2D dari PCB Power Amplifier JVC adalah berikut ini:

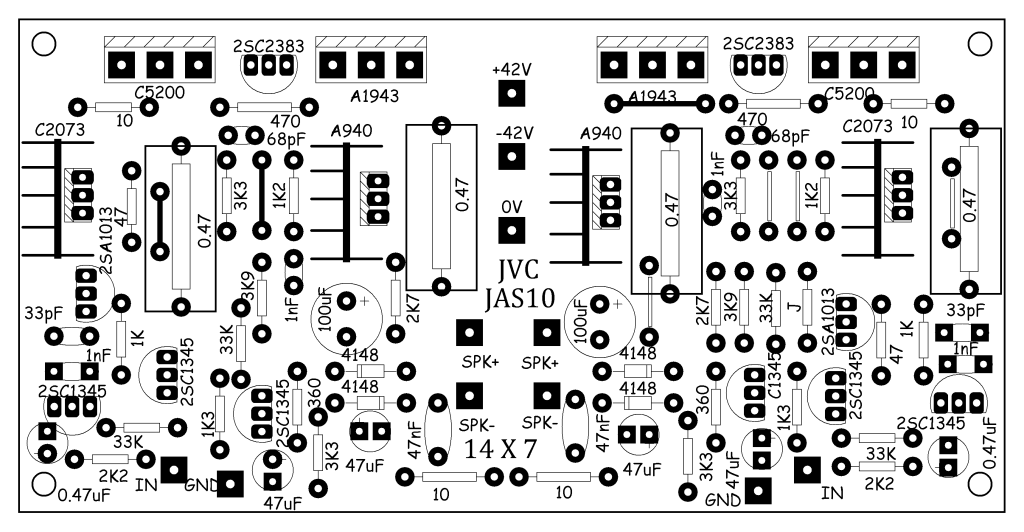

TOP

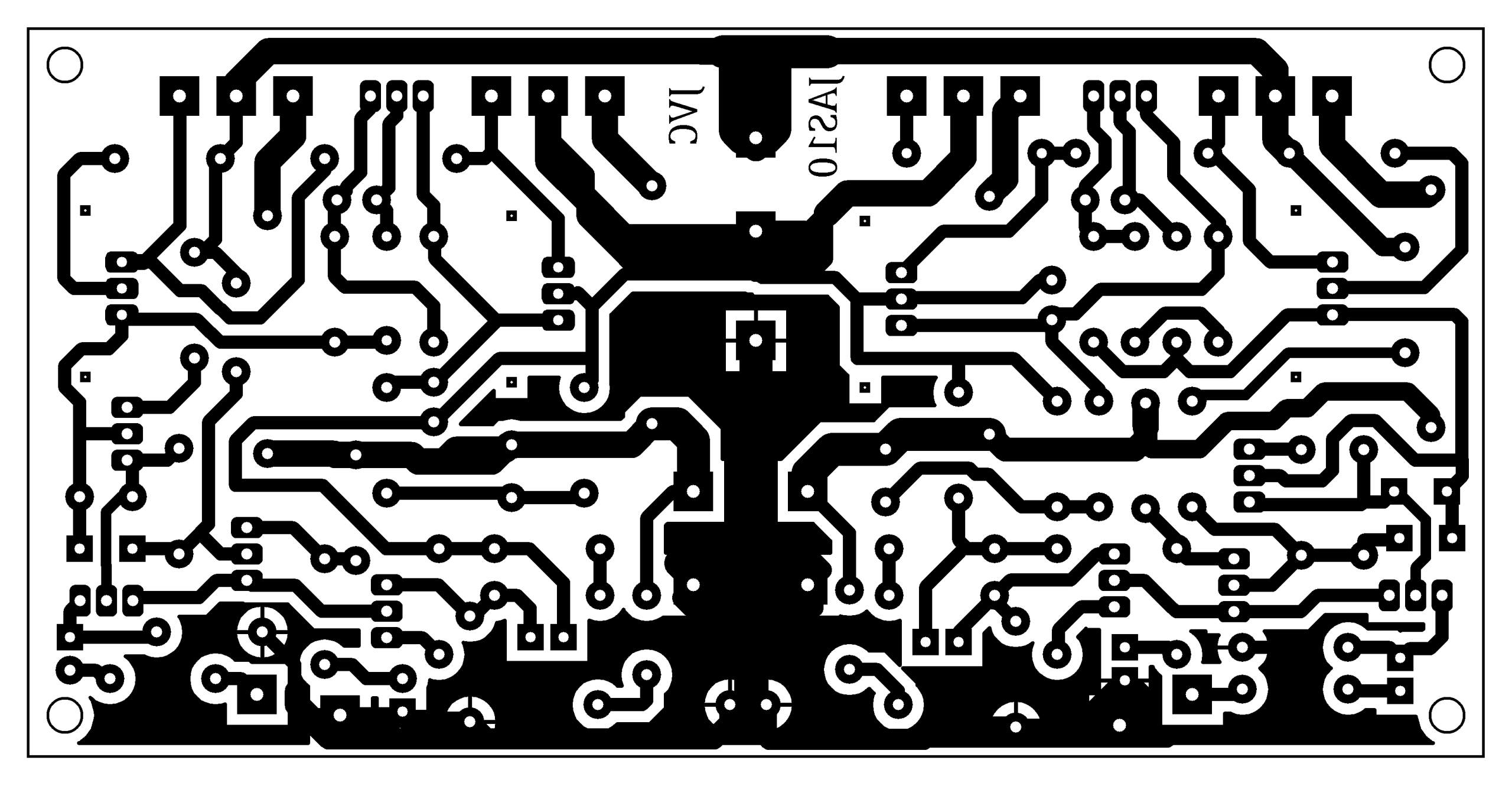

BOTTOM

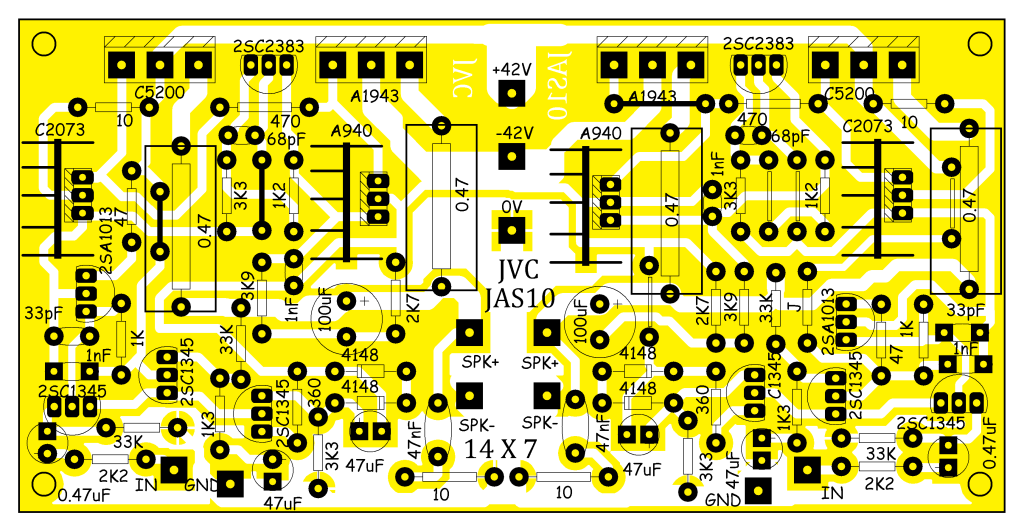

LAYOUT
