Kloning Power Simetris Stereo SAKURA 737 adalah pengembangan dari kit kloning 737 versi mono.
Ukuran PCB untuk modul ini adalah 13cm x9cm. Ukuran yang lumayan mini untuk ukuran Power Amplifier daya besar.

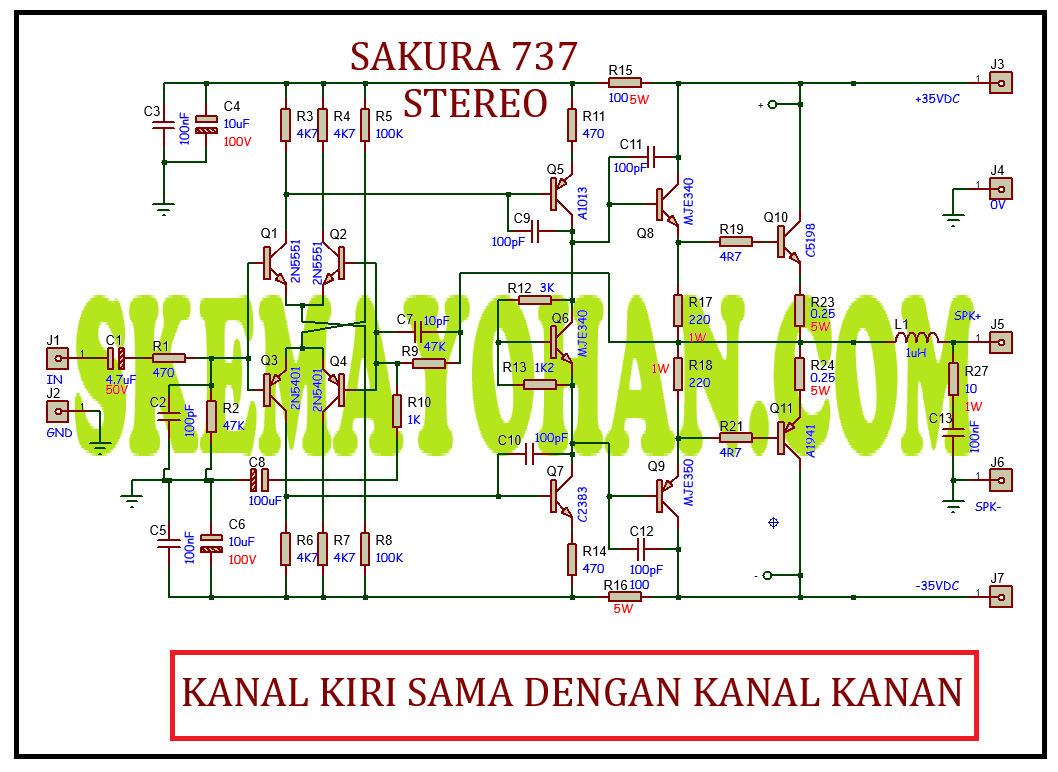

SCHEMATIC DIAGRAM
Schematic Diagram dari SAKURA 737 versi stereo adalah sama dengan versi Mono. Hanya saja ia dibikin 2 buah saja.
KLONING POWER SIMETRIS STEREO SAKURA CATU DAYA 35VDC
Rancangan Kloning versi stereo hampir mirip dengan versi Mono.

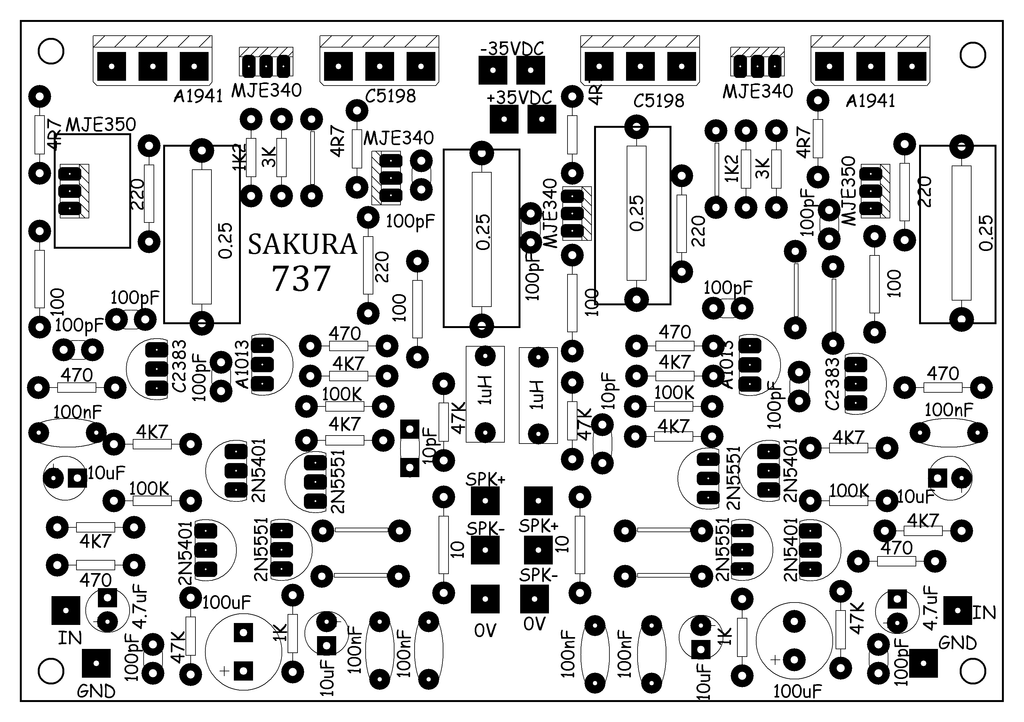

TOP

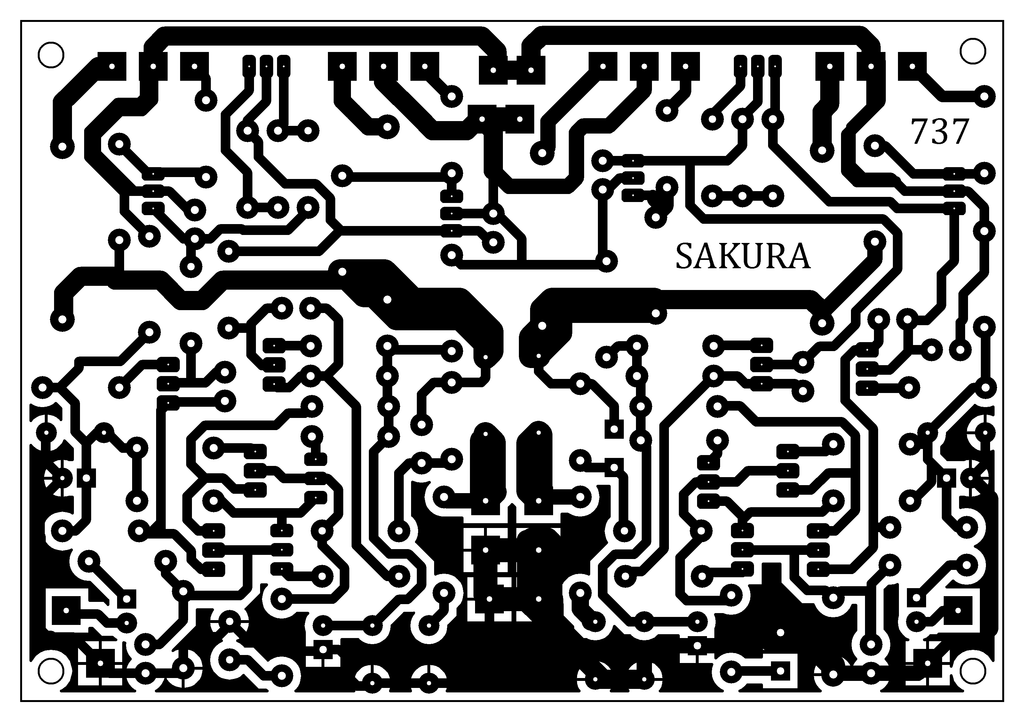

BOTTOM
LAYOUT

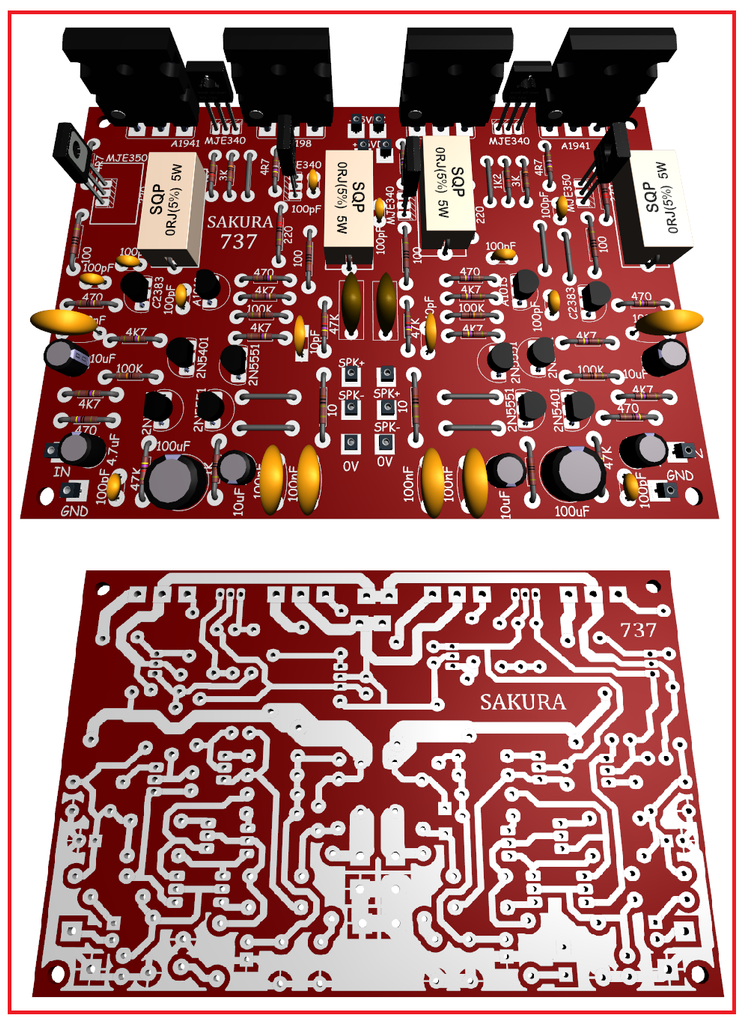

3D
LINKS
Kloningan merk SAKURA lainnya ada di sini:
