Kloning Power Stereo SAKURA 735 versi 35V adalah pengembangan dari versi Mono pada tahun 2025 lalu.

Untuk membikin kit kloning ini memerlukan ukuran PCB 140mm x 95mm.0

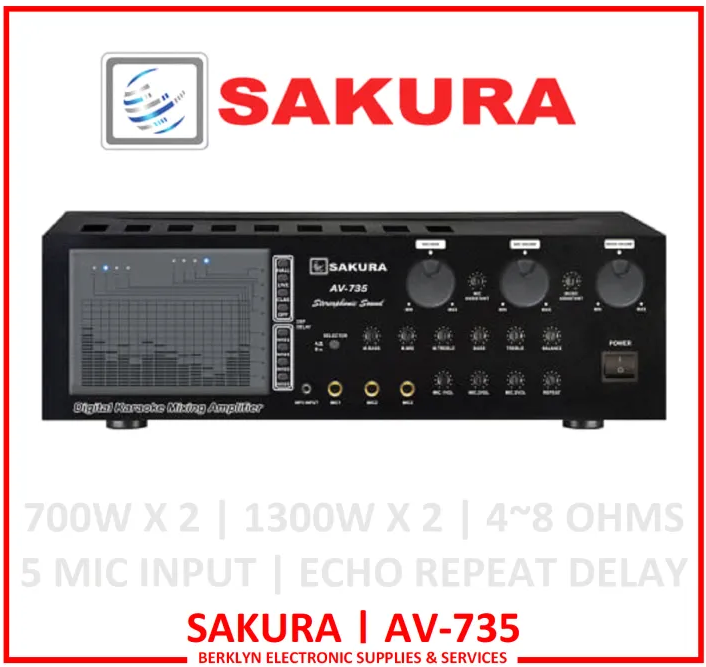

Di negeri asalnya, Penampakan amplifier SAKURA AV-735 adalah seperti ini:

SCHEMATIC

SCHEMATIC ASLI

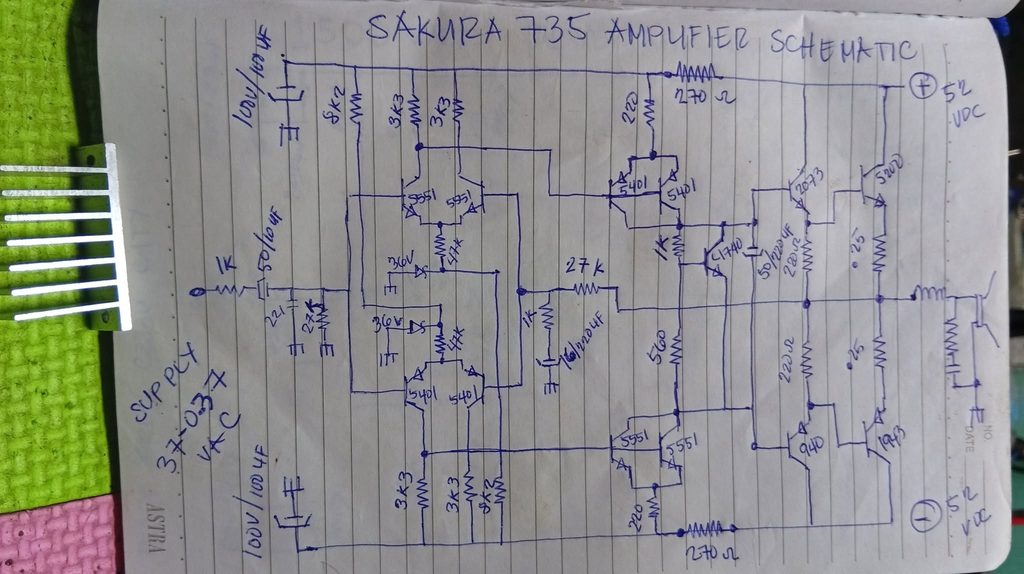

Schematic Diagram dari SAKURA 735 daru sumber Officialnya tidak tersedia. Seorang teknisi elektronika dari Philipina bernama Jose Tambiga melaukan Tracing schematic Diagram dan hasilnya adalah seperti foto di bawah ini:

SCHEMATIC GAMBAR ULANG

Selanjutnya foto ini saya mencoba untuk lakukan gambar ulang dan menghasilkan gambar seperti di bawah ini:

Jika kita perhatikan, maka rangkaian Power Amplifier ini adalah bergaya simetris.

KLONING POWER STEREO SAKURA 735 35V

Hasil kloningan Power Amplifier ini menjadi beberapa rancangan gambar seperti di bawah ini.

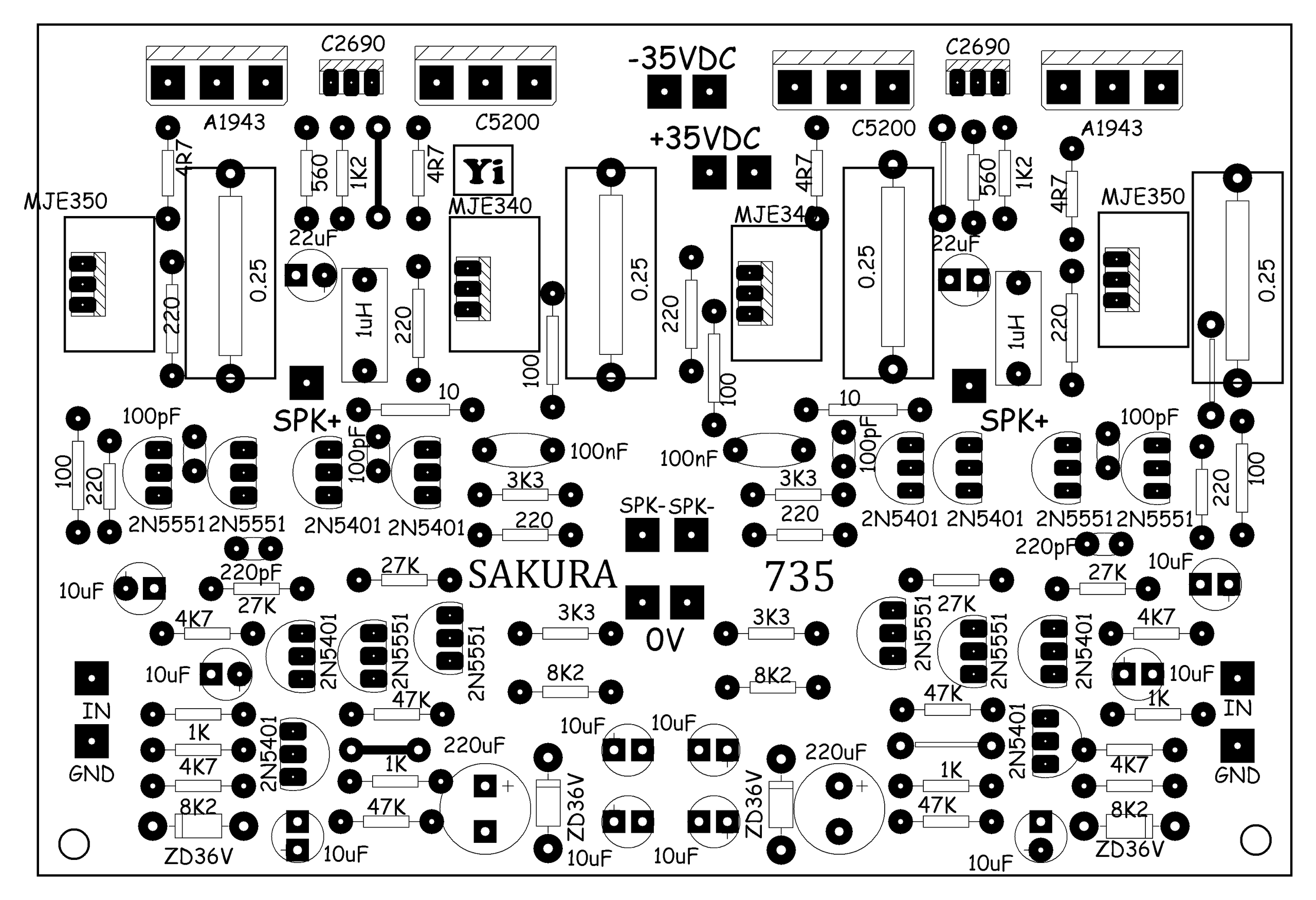

TOP

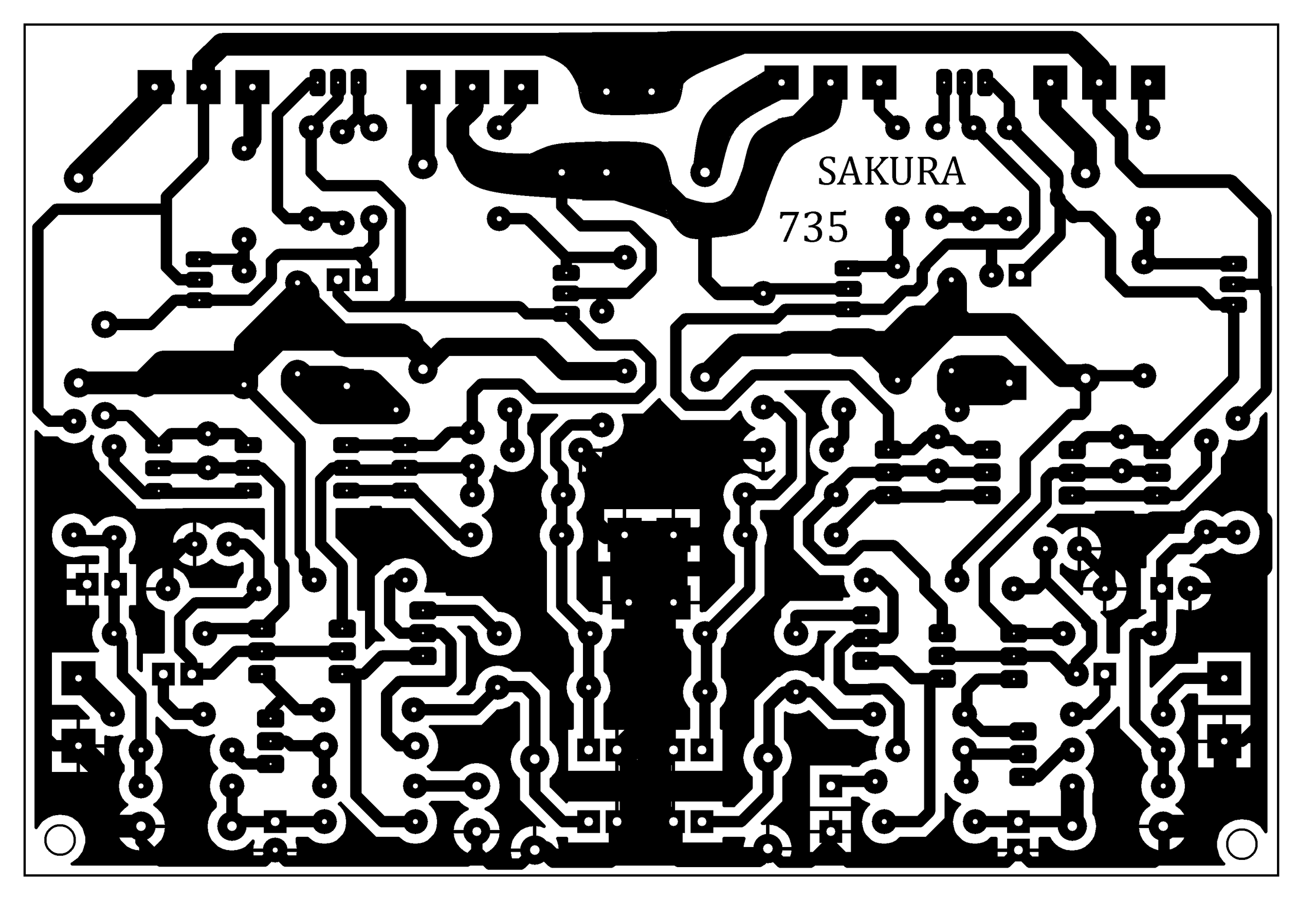

BOTTOM

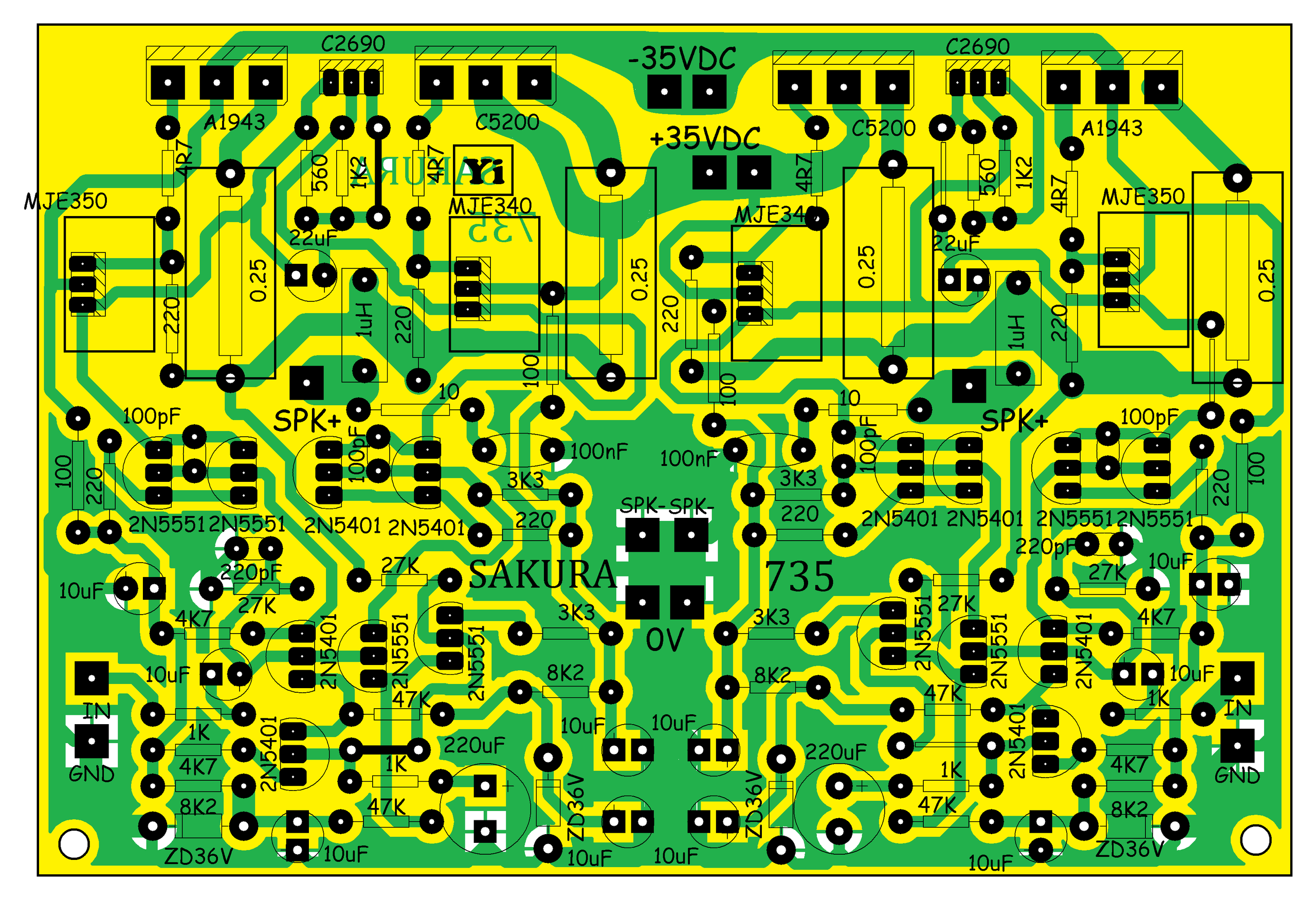

LAYOUT

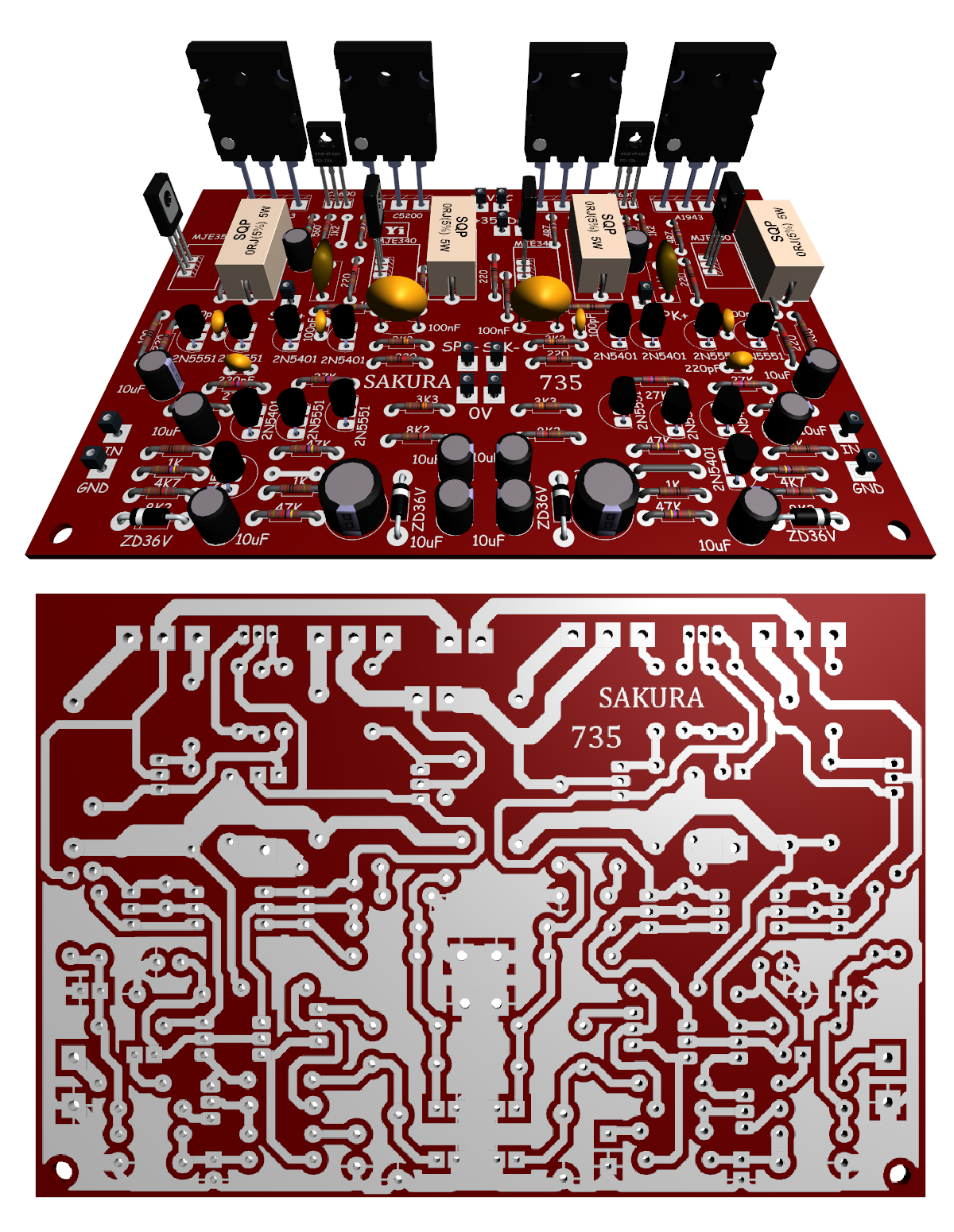

3D

LINKS

Kloning dan Schematic SAKURA lainnya bisa anda lihat di sini:

Kloning Power Simetris SAKURA 735 adalah sebuah rancangan kloningan Power Amplifier terkenal dari negeri sebelah, Philipina.

Di sana, Power ini termasuk Power Amplifier yang laris dan terkenal.

Itulah alasan kenapa saya tertarik untuk membikin kloningannya.

SCHEMATIC DIAGRAM

Berikut adalah hasil gambar tracing atau skema tangan dari sebuah gambar foto milik orang Philipina dengan nama JOSE SAMMY PEDRANO TAMBIGA.

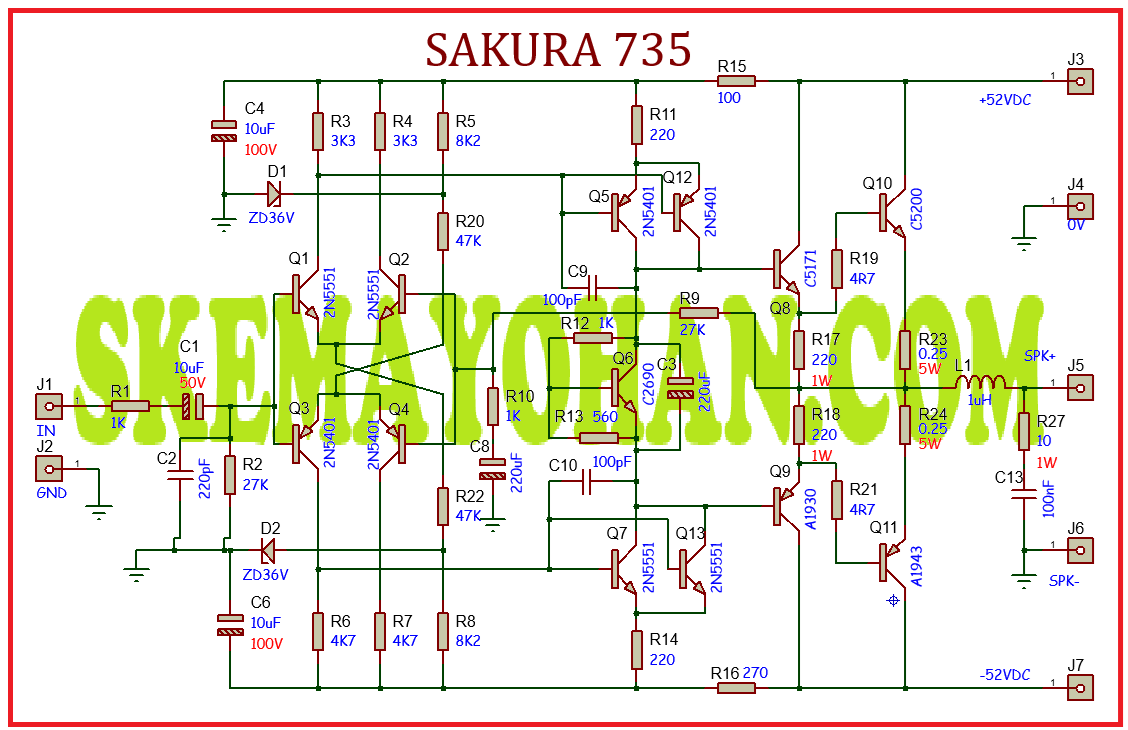

SCHEMATIC GAMBAR ULANG

Selanjutnya dari Foto ini saya coba terjemahkan ke gambar schematic versi umum.

KLONING POWER SIMETRIS SAKURA 735 CATUDAYA 52VDC

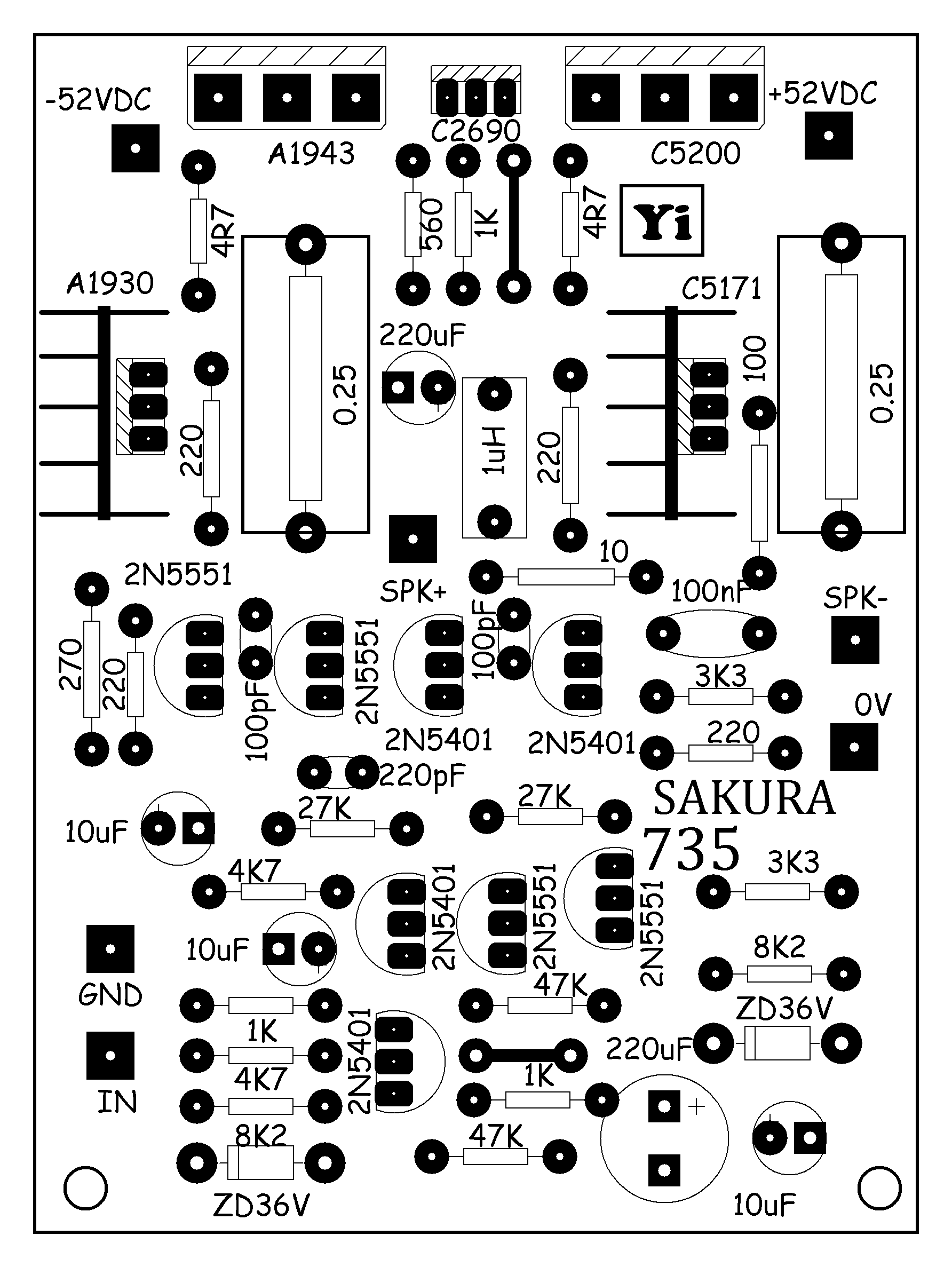

TOP

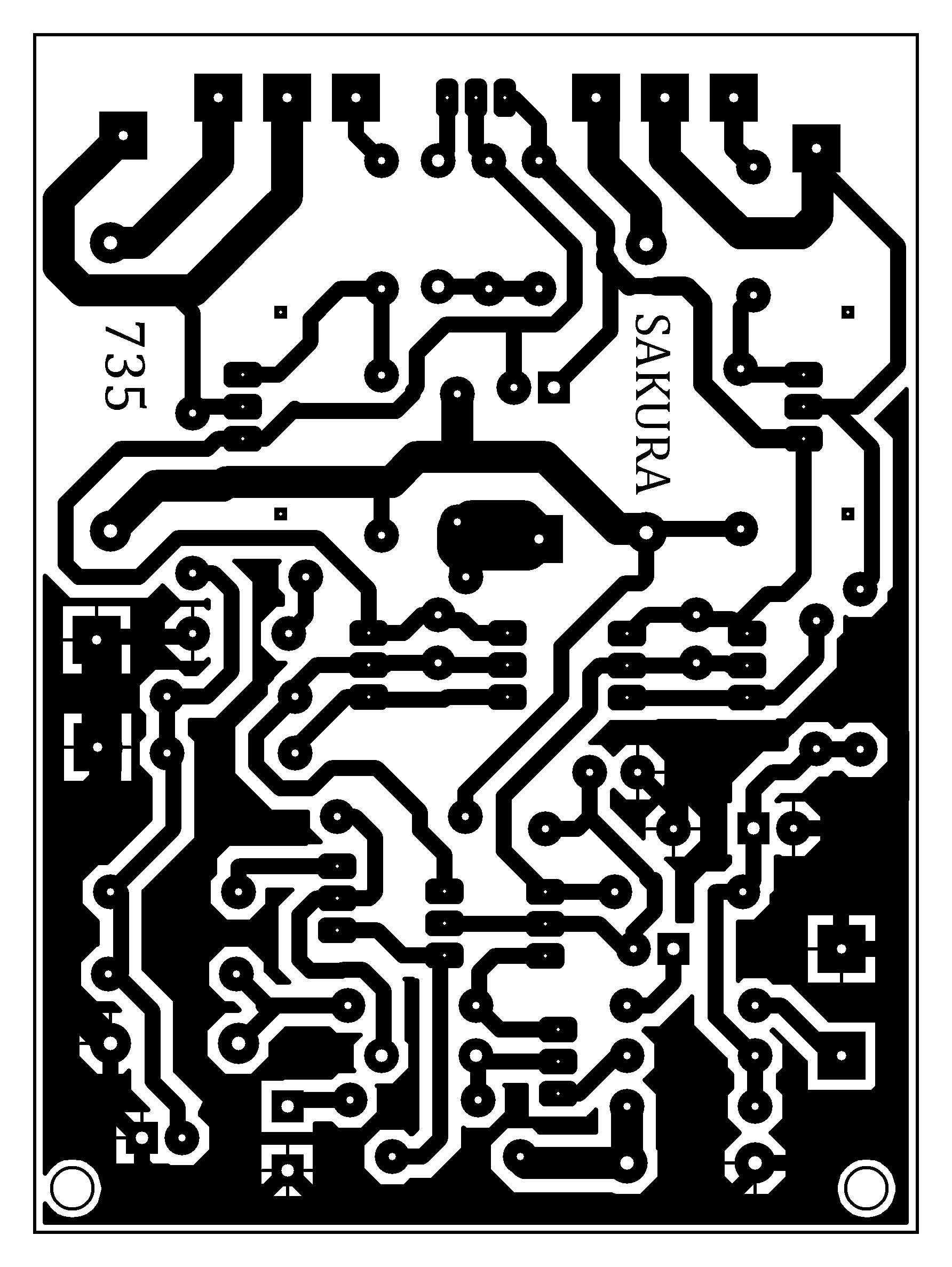

BOTTOM

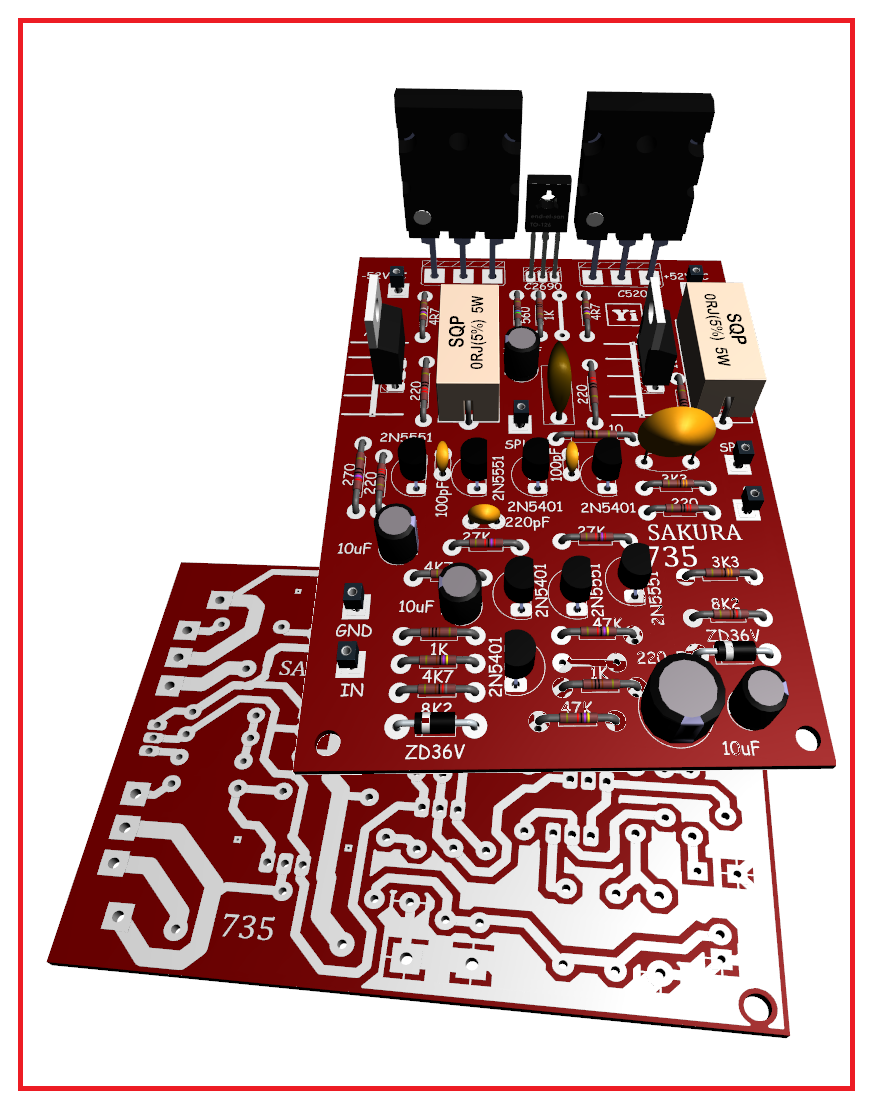

3D

LINKS

Kloningan dan schematic merk SAKURA lainnya tersedia disini:
